电位器上的金属结构的作用

电位器上的奇怪结构

• 3362-1/4 Square Trimpot Trimming Potentiometer



01 电位器结构

---

一、前言

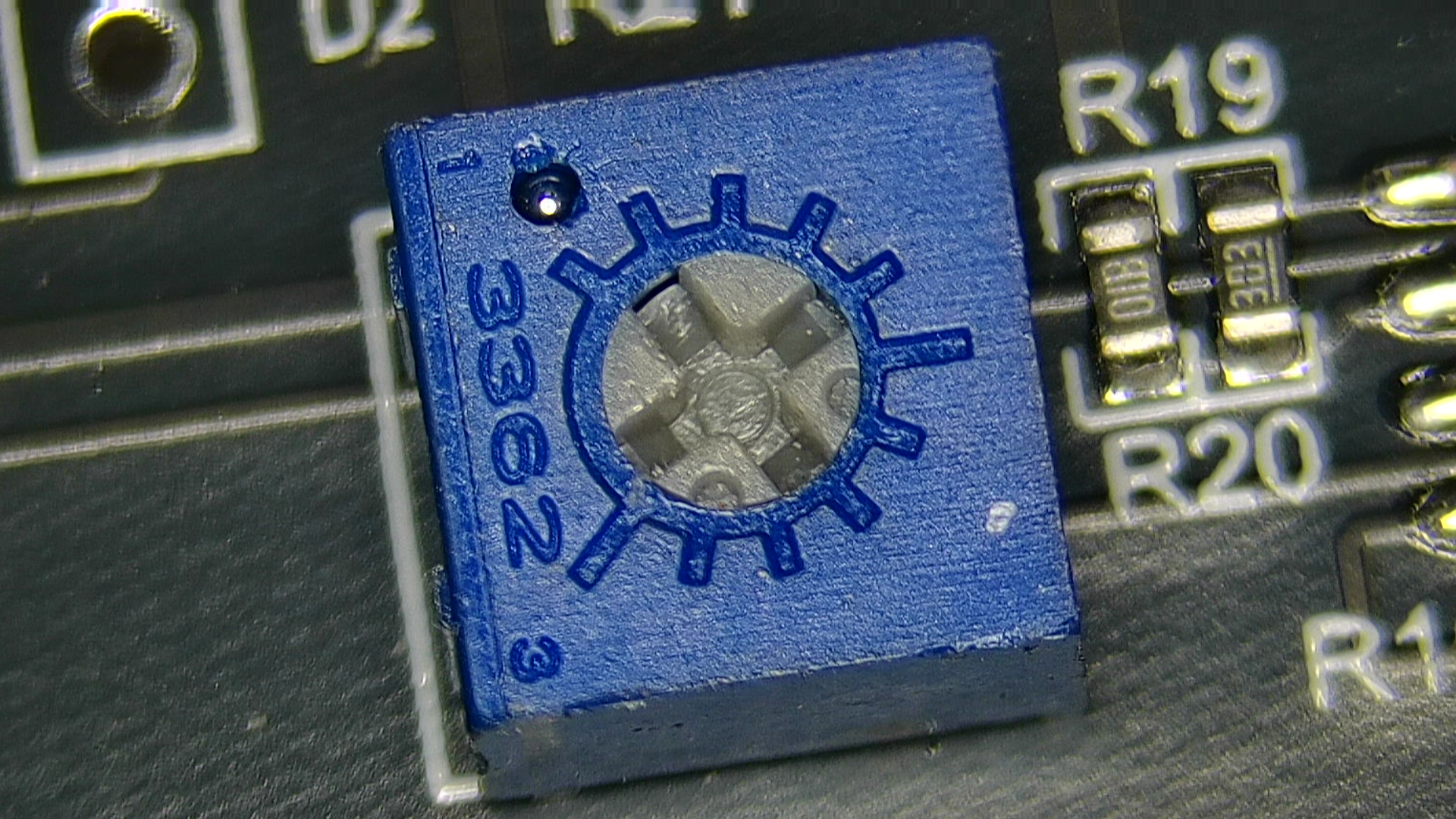

  在这个电路板上， 有个可调电位器。  电位器上， 有一个比较奇怪的部分，  那就是这里的一个小孔， 似乎小孔里面还有一个金属小球。  那么问题来了， 这个小孔究竟起到什么作用呢？   有谁能够知道 ？

二、解剖查看

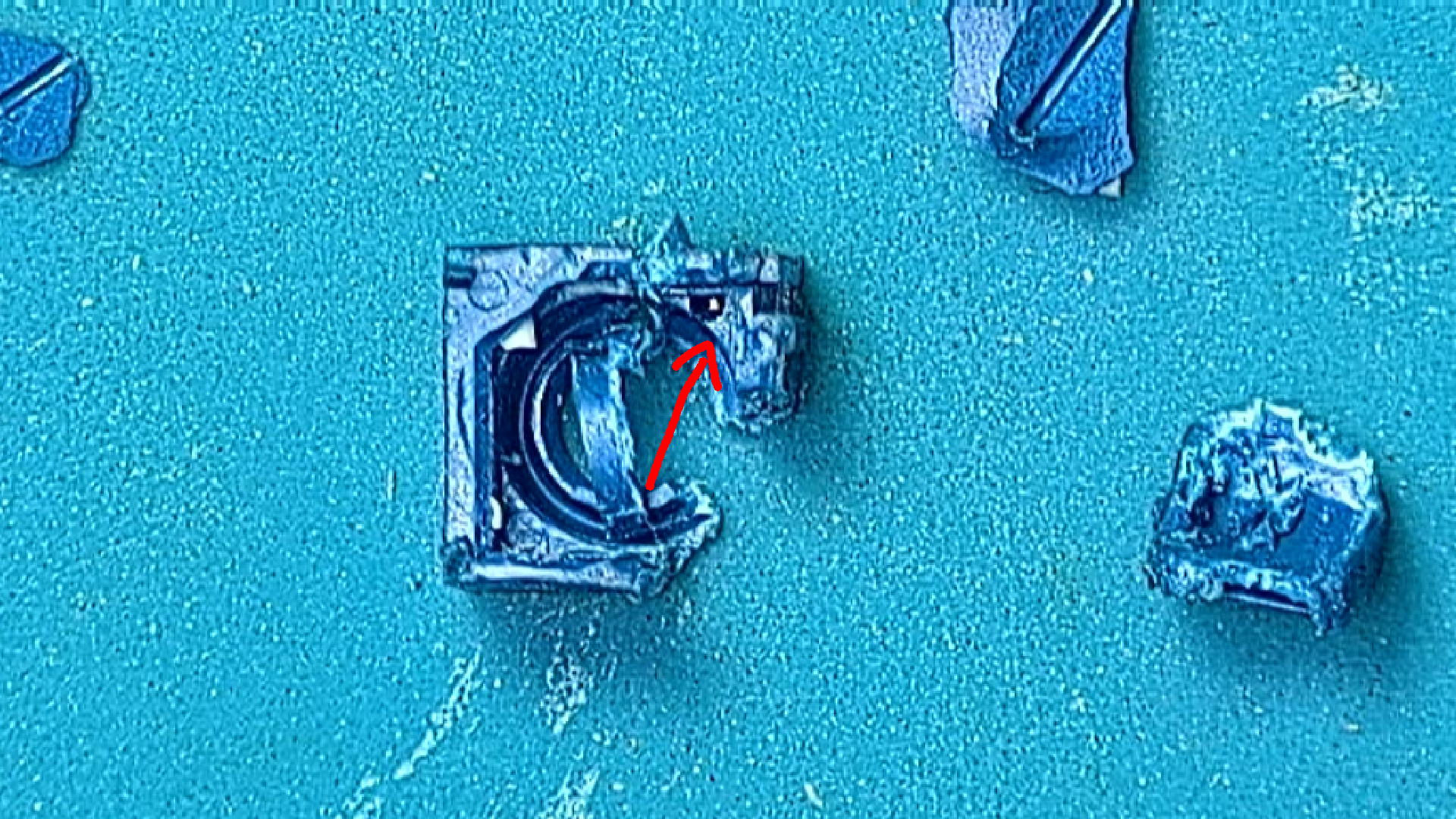

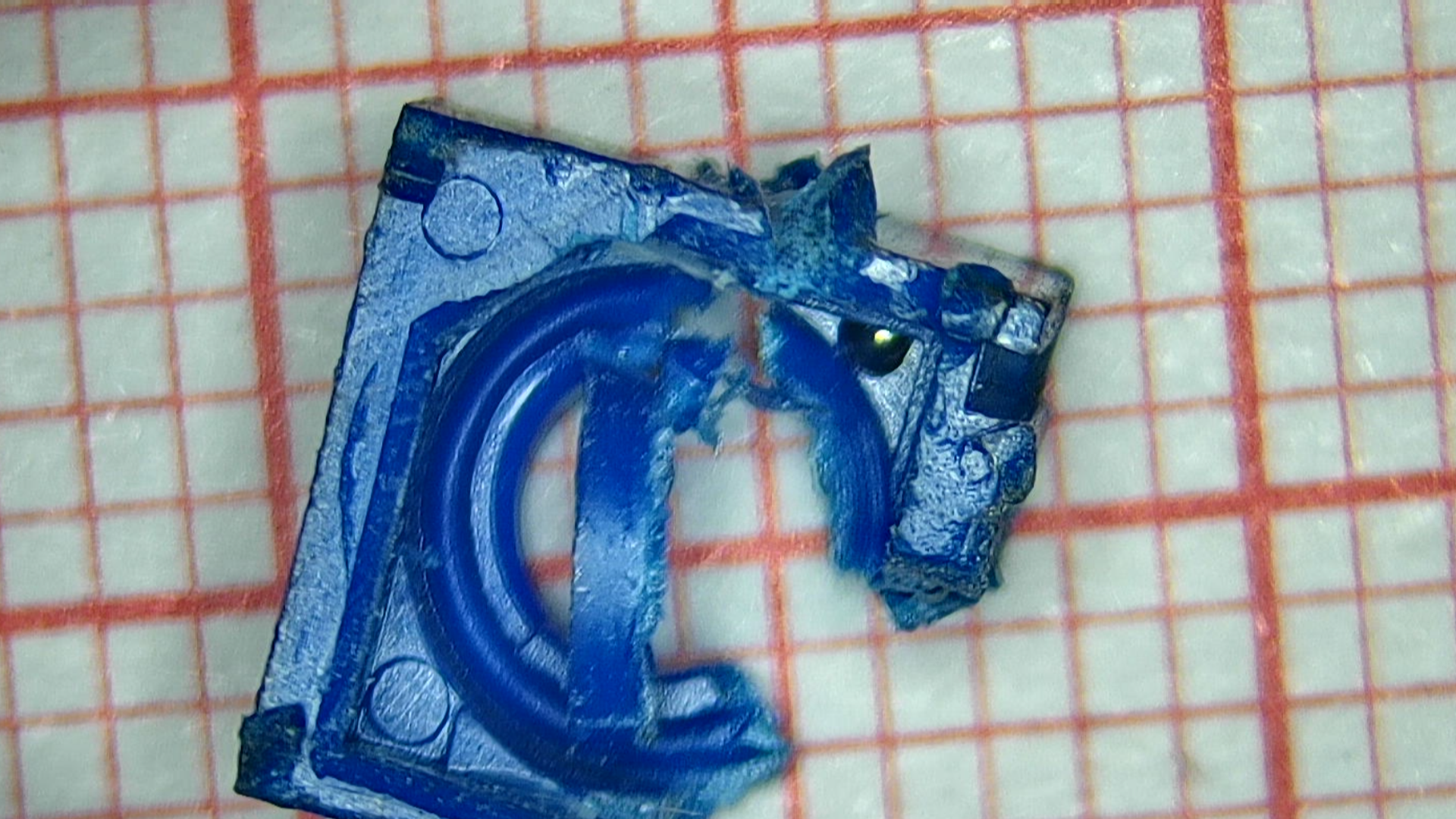

  为了查看这个电位器的结构， 将一个电位器从电路板上拆卸下来。   使用斜口钳， 打开电位器的塑料外壳。  可以看到在塑料外壳上的铁珠小槽， 其中还能够看到里面的小型铁珠。  现在看来， 这个铁珠只是存在于塑料外壳上， 似乎并不能够对电位器起到任何作用。

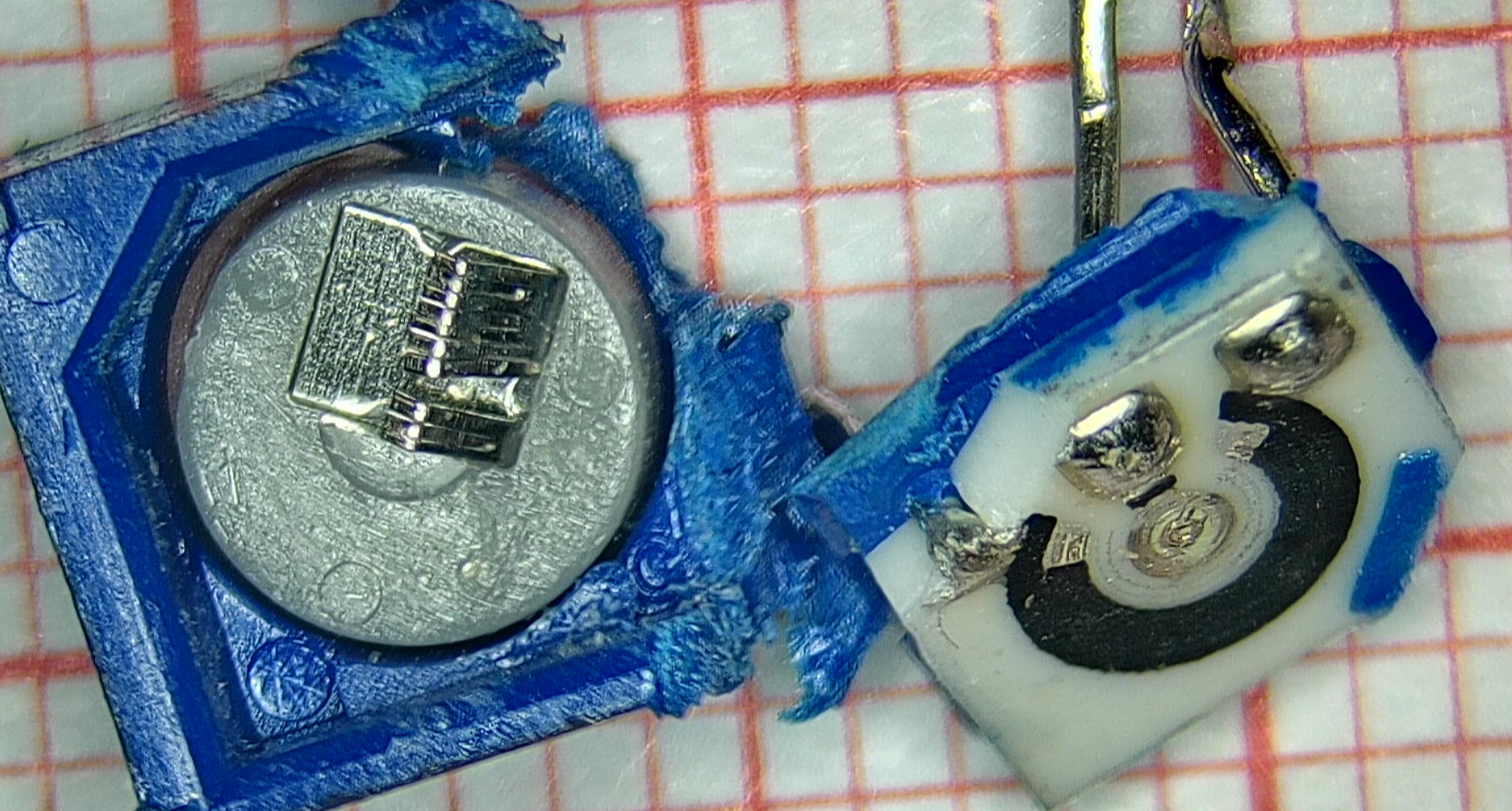

  这里是电位器中固定的金属膜以及活动的电刷。 这是金属膜， 于普通的碳膜电位器的结构相似，  这是活动电刷。 电刷将固定电机于外面的金属膜连接起来。 随着电刷转动在不同角度， 中间的电机可以连接在外部碳膜的不同位置。

  到此为止， 这个塑料外壳上的金属小球的作用， 到底是什么呀？  如果没有什么作用， 那么设计这个小的金属球的结构实在是太令人感到奇怪了。



※ 总  结 ※

---

  本文讨论了一个小型三端电位器中的奇怪结构。  这上面的金属小球， 究竟起到什么作用呢？ 不知道谁清楚， 可以在下面留言告知一下。

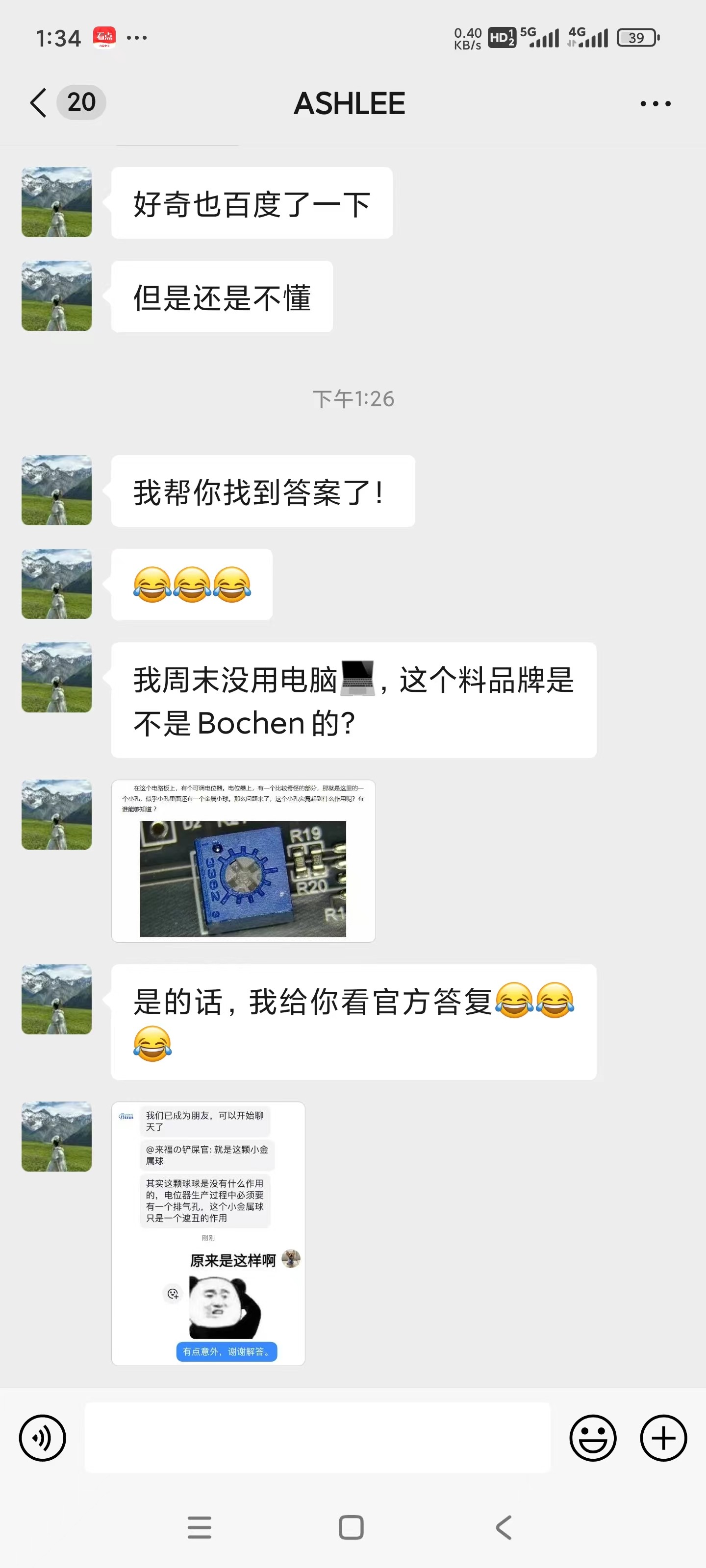

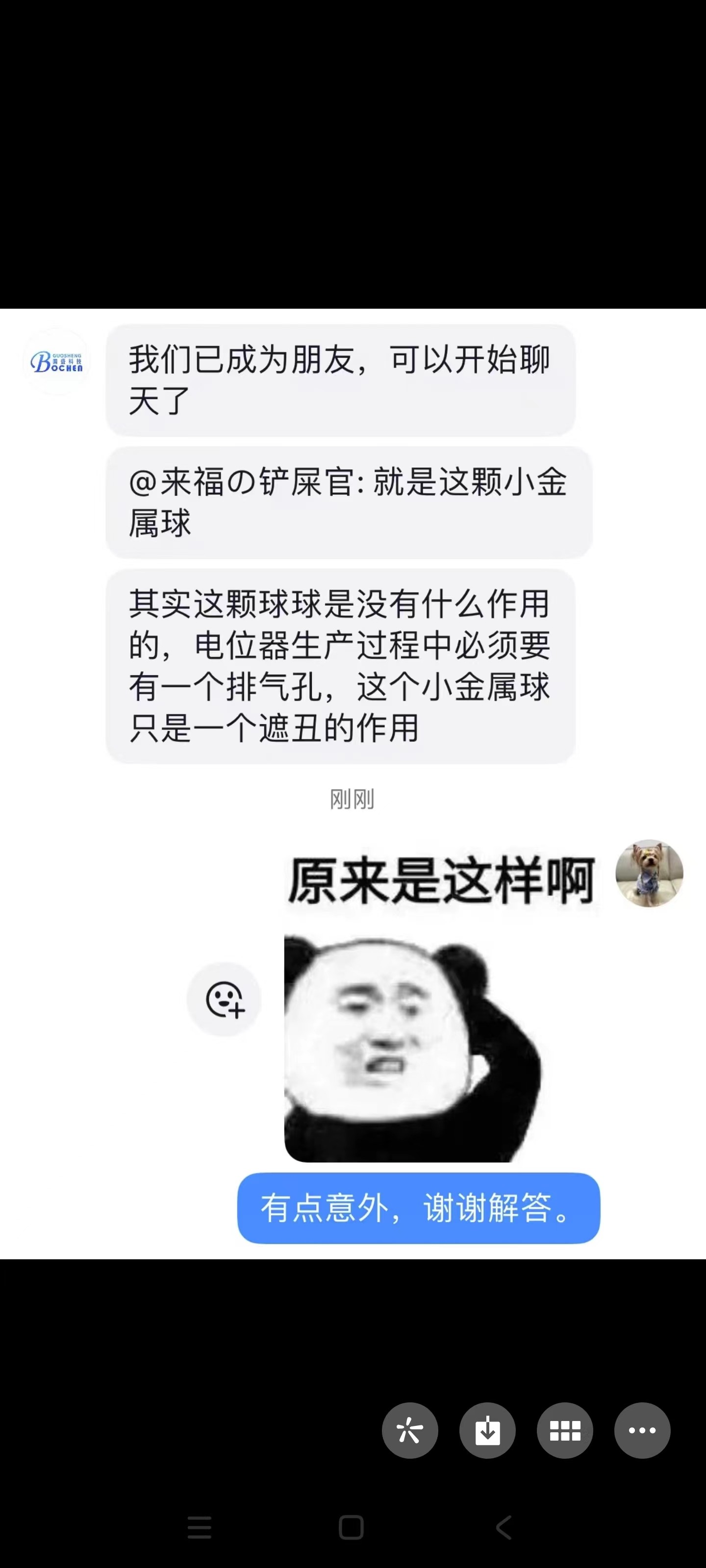

网友的回复

---
