LCR镊子测量信号波形

LCR镊子的测量信号



01 测量信号波形

---

一、前言

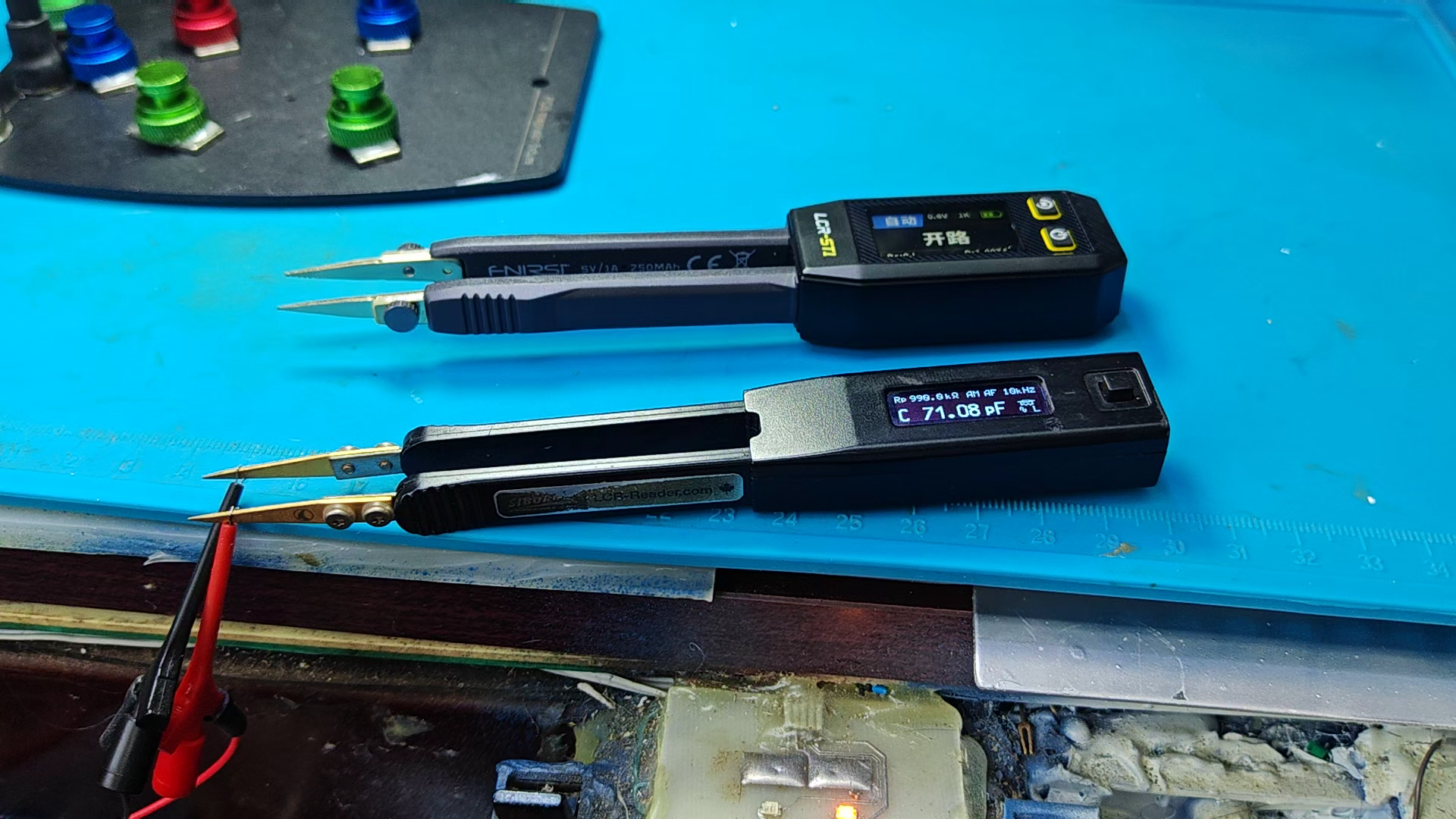

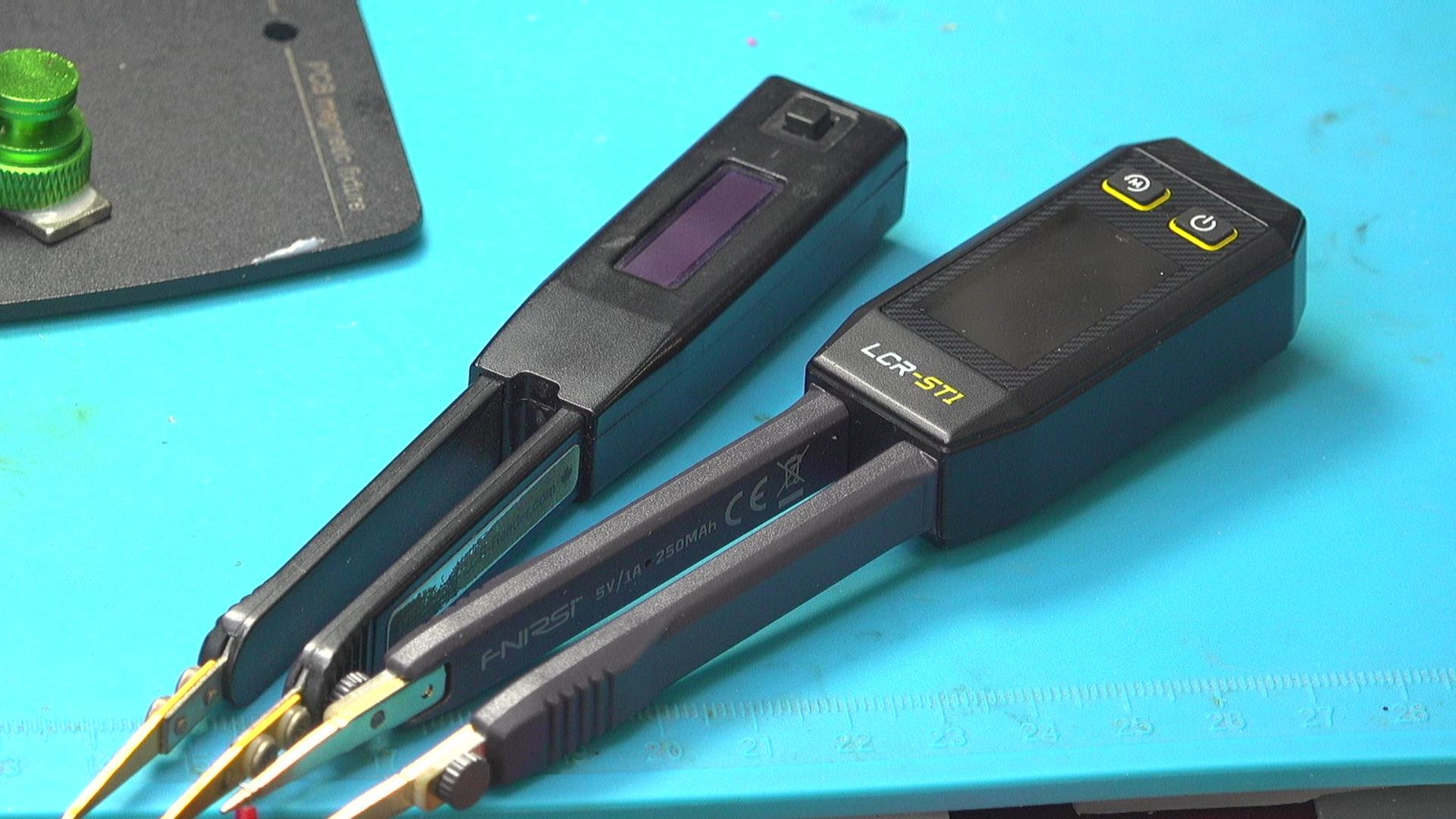

  这是两个 LCR 镊子。  上面是价格比较便宜产品。 下面是早期购买的价格比较昂贵的产品。  他们的销售价格相差超过10倍。 下面对比一下两个镊子输出的测量波形。

二、测量结果

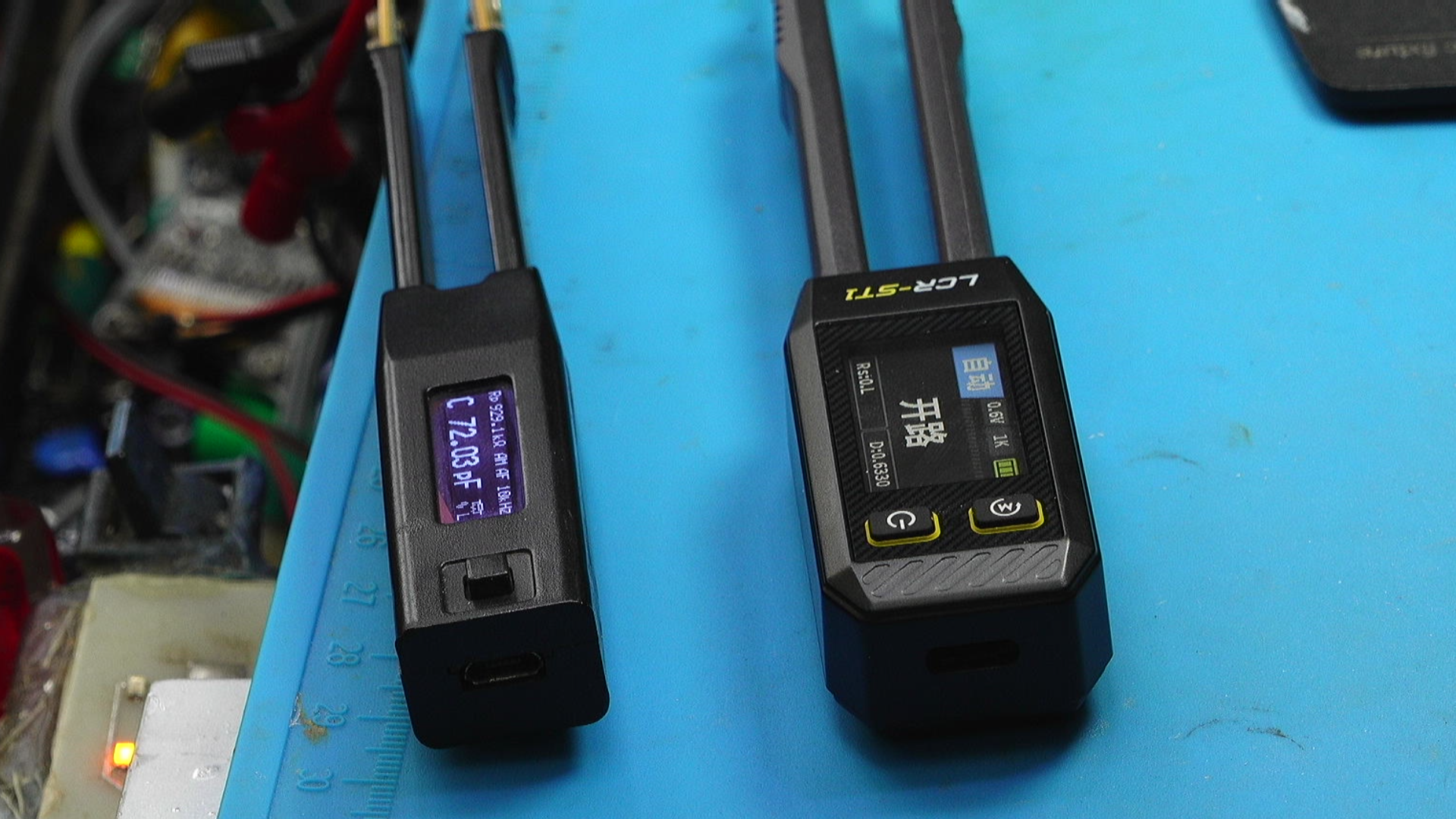

  直接使用示波器测量 LCR 捏着两个金属测量端口的信号波形。   ST1镊子可以设置输出电压波形的幅度和频率， 幅值分为 0.3V、0.6V。 频率包括100Hz、1kHz、10kHz。  SmartTweezer 只能设置输出信号的频率。

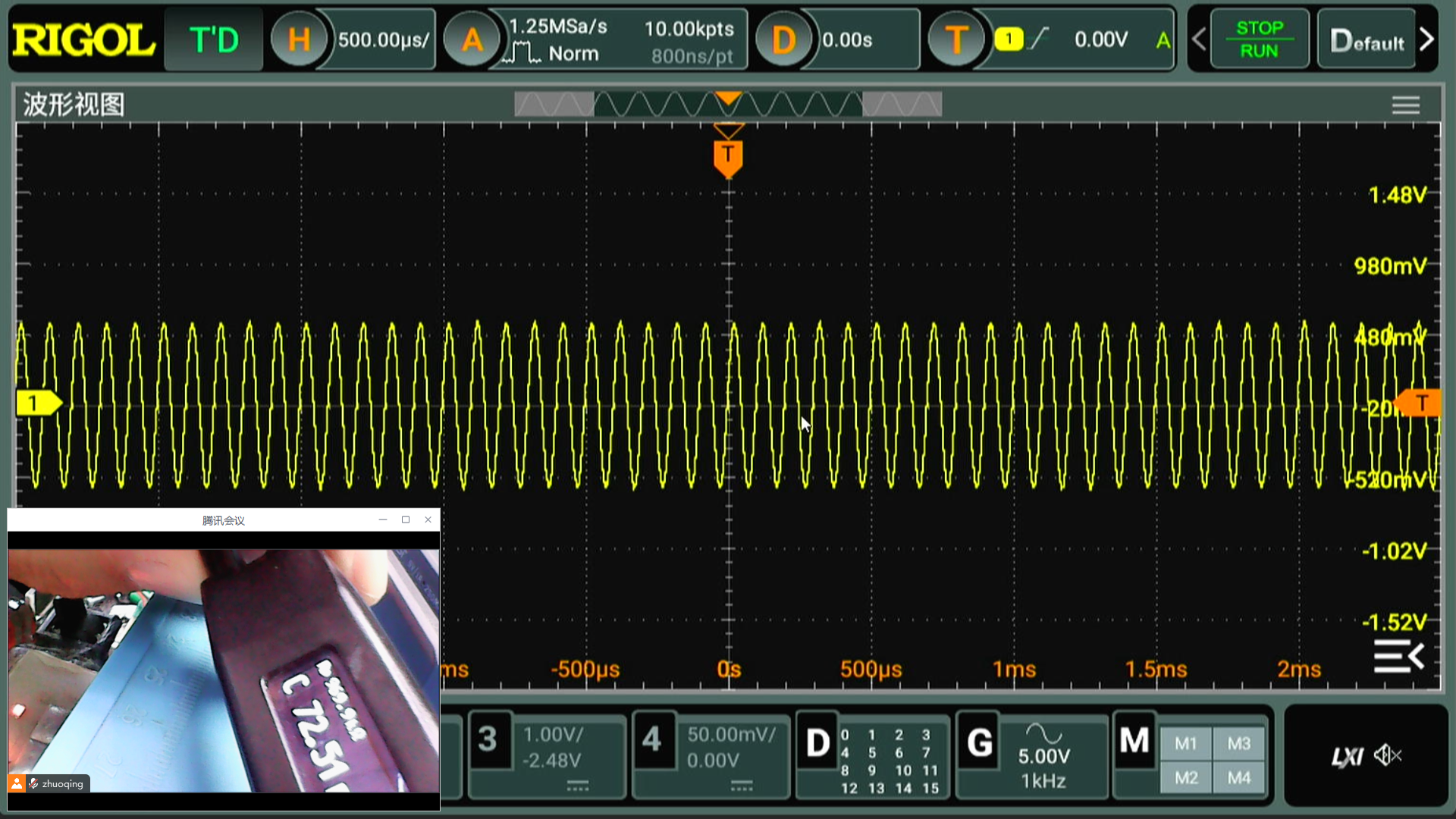

  首先观察一下 SmartTweezer测量信号的特性。  可以看到它输出峰峰值为 1V 的正弦波。 正弦波新比较纯净。  测量正弦波频率包括有 100Hz， 120Hz， 1kHz， 以及 10kHz 四种。  这里有一个比较奇怪的问题， 为什么它会包括有 120Hz 的测量频率。

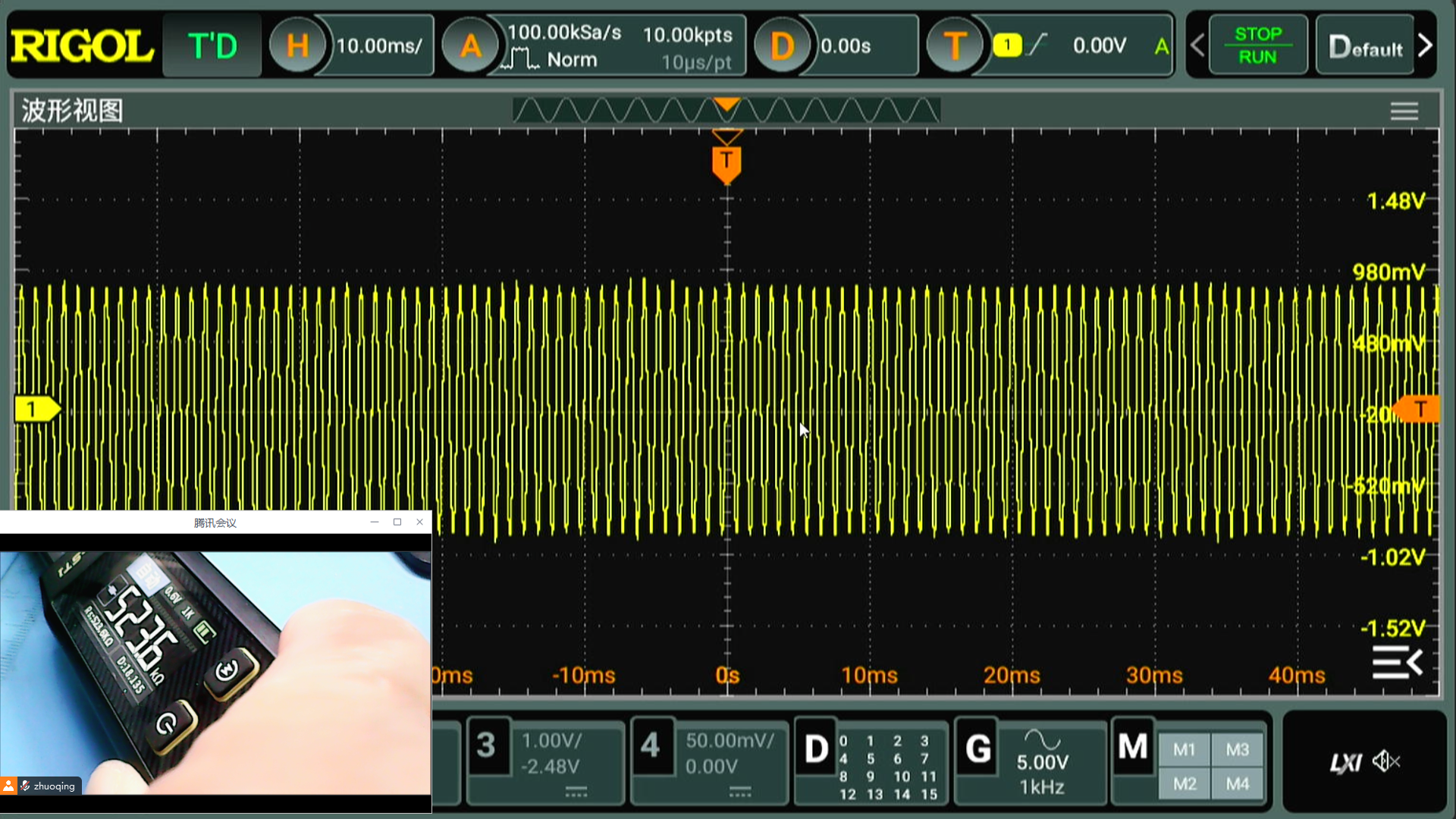

  测量价格比较便宜的 LCR 镊子。  它的输出电压波形峰峰值为 1.2V， 输出对的电压波形似乎干扰比较大。 可以通过表面的按钮条件信号的频率， 频率只有 100Hz， 1kHz， 10kHz。 幅度可以在 0.6V和0.3V之间切换。  液晶显示测量的主要参数以及辅助参数。



※ 总  结 ※

---

  本文测试了两款 LCR 镊子测量信号的特性。  在测量器件的时候， 也需要考虑到测量信号本身有可能对被测器件和电路的影响。  基于此， 可以帮助我们了解测量结果的可信度。   并且提高测量结果的精度。

---
