精密电阻和普通电阻

电阻的温度系数

• 高精度电阻的温度特性



01 普通电阻

---

一、前言

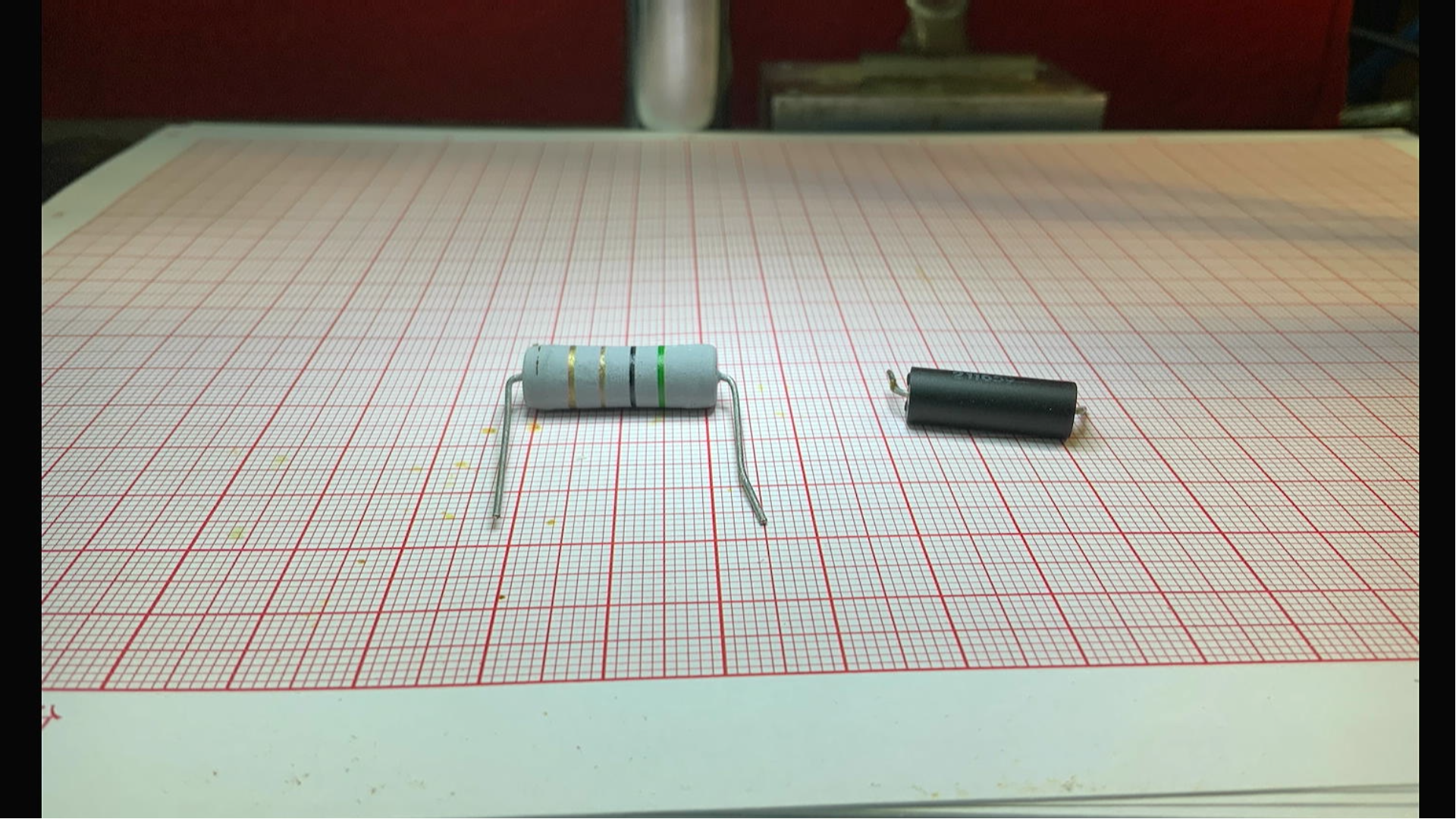

  这是两个5欧姆的功率电阻。  左边是普通的绕线电阻，  右边是精密电流采样电阻。  下面对比一下它们的温度特性。

二、测量结果

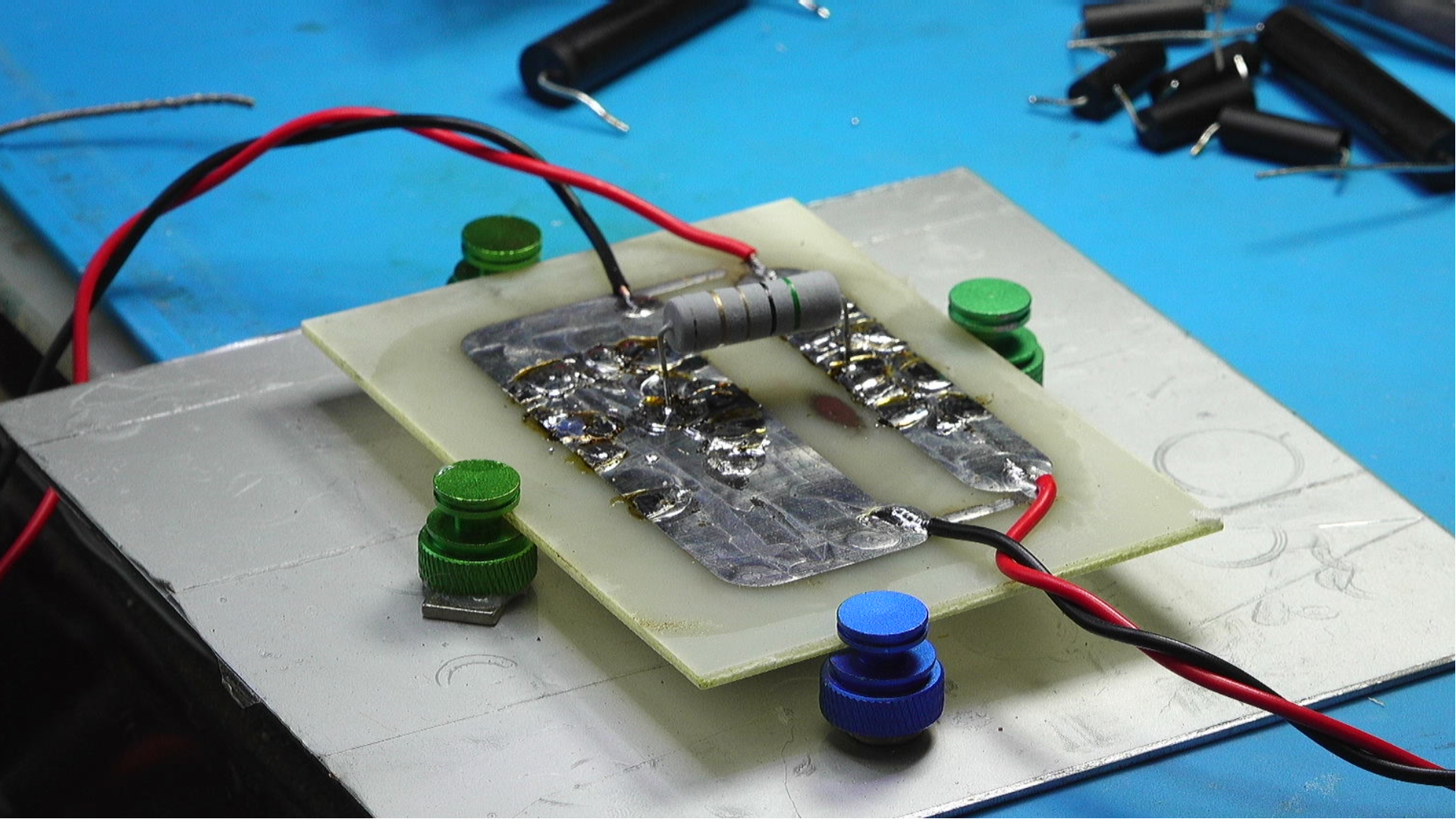

  在特制的测量电路板 上，  焊接待测电阻。  使用 DH1766给它施加 500mA 恒流电流。  电功率使得它的温度上升，  进而会引起阻值变化， 通过测量电阻两端电压的变化反映出他的阻值变化的大小。

  测量绕线电阻的温度特性。  横坐标是采样时间， 可以看到随着加热， 电阻上的电压上升， 说明该电阻是正的温度系数。  换成精密采样电阻。  它对应的温度系数是负的。  对比电压的变化， 我们会惊奇的发现， 普通的绕线电阻的温度系数居然比专用的电流采样电阻还小。 也许是因为绕线电阻散热特性比精密电阻更好， 所以温度更低。

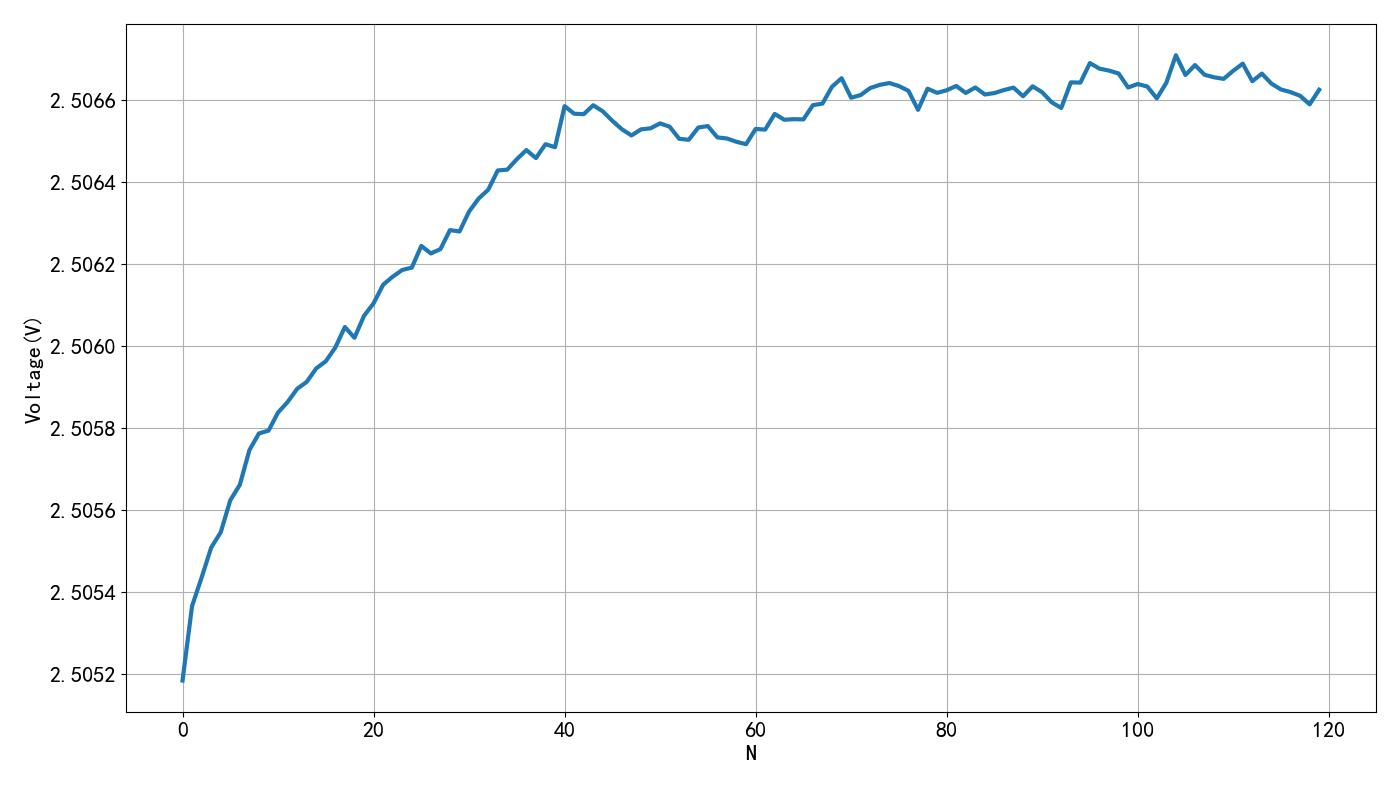

▲ 图1.2.1 绕线电阻对应的电压变化

vdim=[2.5052,2.5054,2.5054,2.5055,2.5055,2.5056,2.5057,2.5057,2.5058,2.5058,2.5058,2.5059,2.5059,2.5059,2.5059,2.5060,2.5060,2.5060,2.5060,2.5061,2.5061,2.5061,2.5062,2.5062,2.5062,2.5062,2.5062,2.5062,2.5063,2.5063,2.5063,2.5064,2.5064,2.5064,2.5064,2.5065,2.5065,2.5065,2.5065,2.5065,2.5066,2.5066,2.5066,2.5066,2.5066,2.5065,2.5065,2.5065,2.5065,2.5065,2.5065,2.5065,2.5065,2.5065,2.5065,2.5065,2.5065,2.5065,2.5065,2.5065,2.5065,2.5065,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066,2.5067,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066,2.5067,2.5067,2.5067,2.5067,2.5066,2.5066,2.5066,2.5066,2.5066,2.5067,2.5067,2.5067,2.5067,2.5067,2.5067,2.5067,2.5067,2.5066,2.5067,2.5066,2.5066,2.5066,2.5066,2.5066,2.5066]

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2024-09-03
#
# Note:
#============================================================
from headm import *
from tsmodule.tsvisa        import *
dm3068open()
printf("\a")
time.sleep(1.5)
vdim = []
for i in range(120):
    v=dm3068vdc()
    vdim.append(v)
    printff(i, v)
    time.sleep(1)
    tspsave("RR1", vdim=vdim)
vmax = max(vdim)
vmin = min(vdim)
printff(vmax, vmin, vmax-vmin)
printf("\a")
plt.plot(vdim, lw=3)
plt.xlabel("N")
plt.ylabel("Voltage(V)")
plt.grid(True)
plt.tight_layout()
plt.show()
#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================

2.49784737 2.49518096 0.00266641000000023

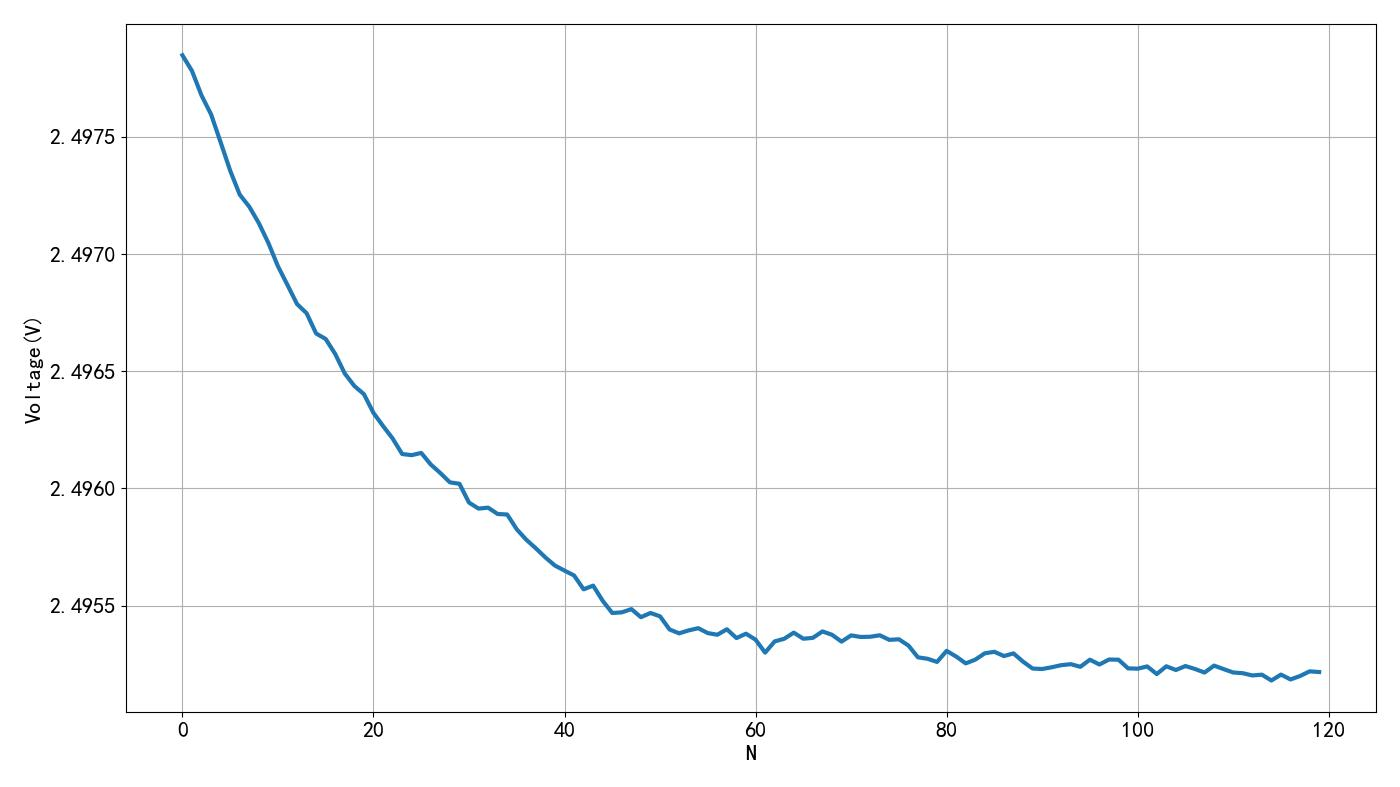

▲ 图1.2.2 精密电阻对应的电压变化

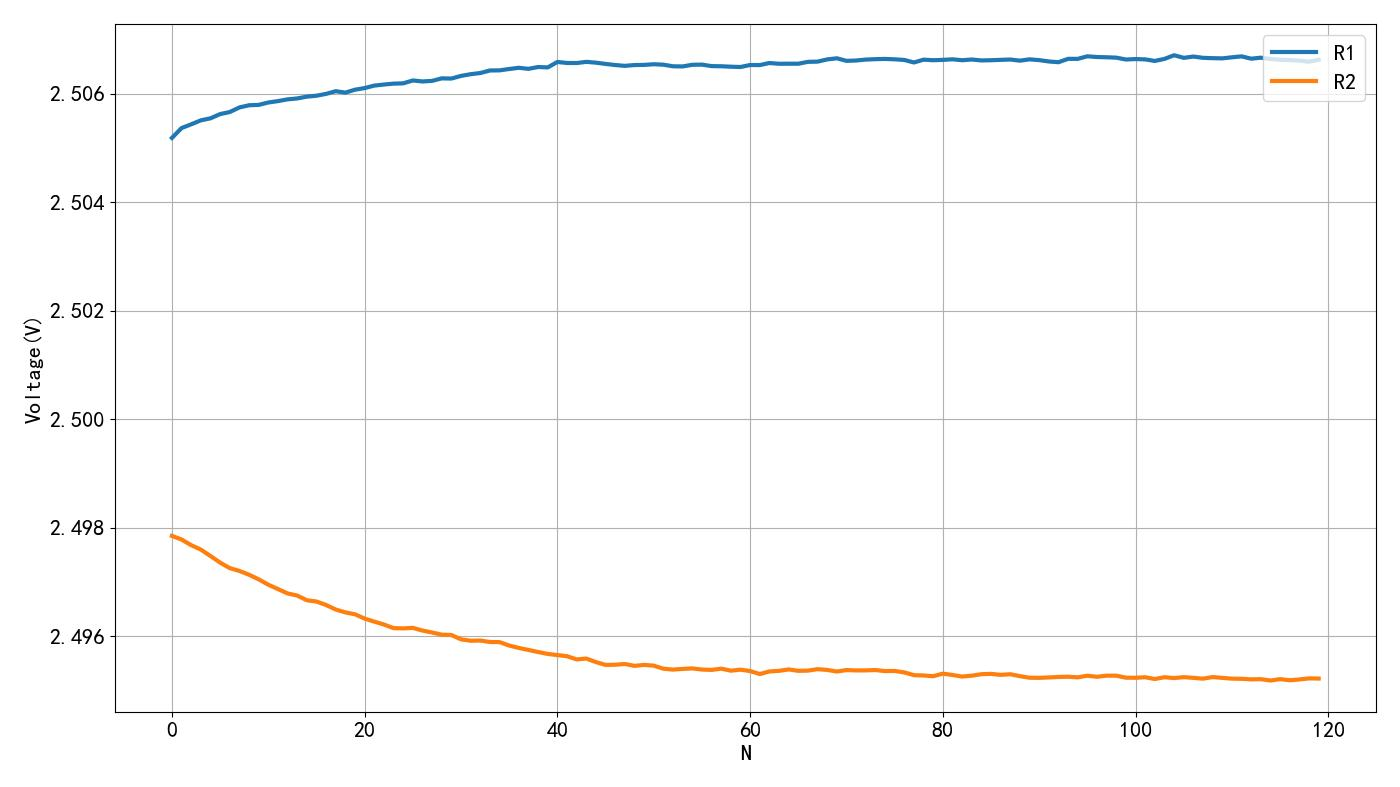

▲ 图1.2.3 两个电阻电压变化对比

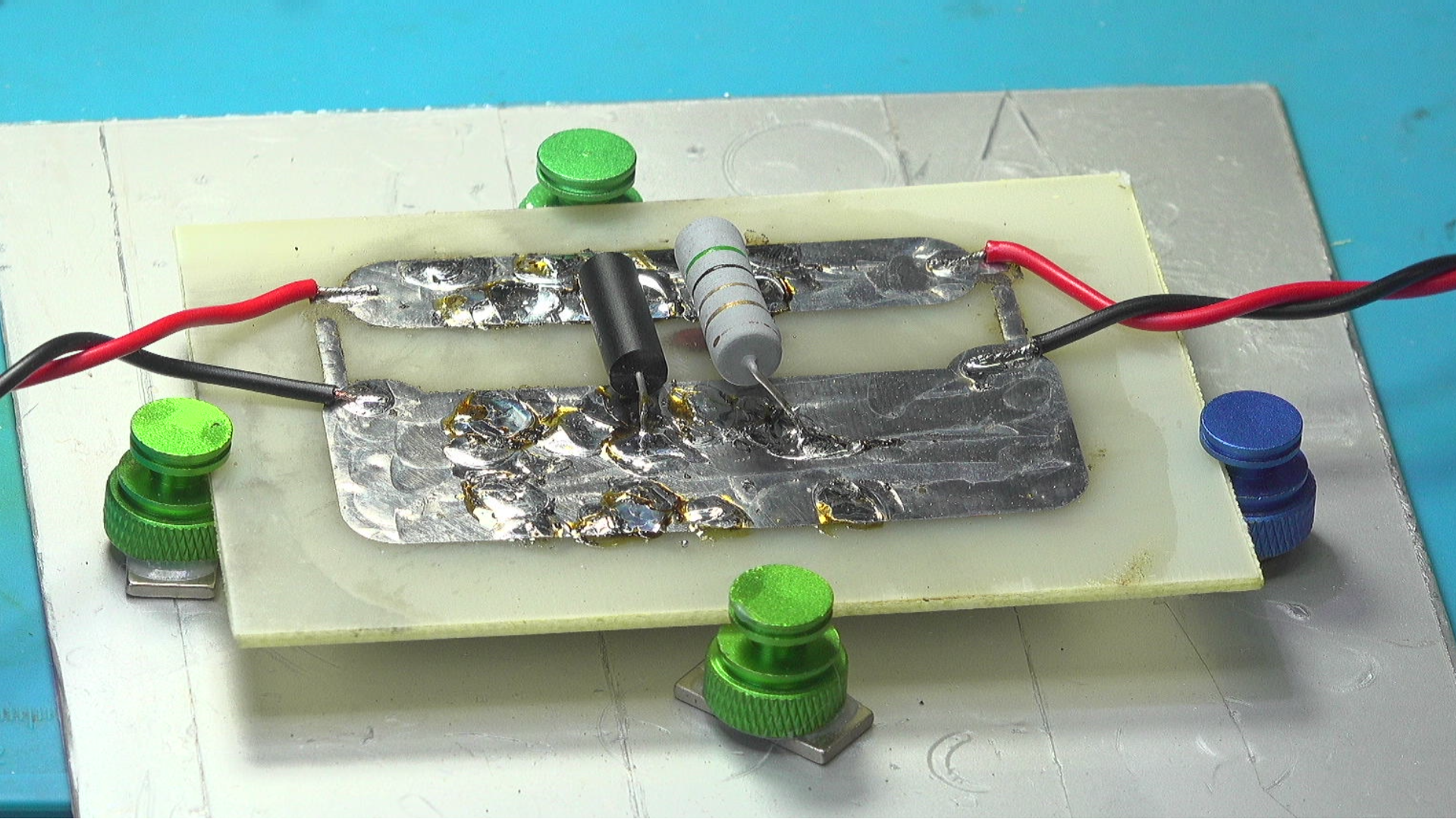

  将两个电阻并联， 这样它们温度特性可以互补。  使用同样的 500mA进行测量，  测量对应的电压变化。 可以看到， 最终电压还是下降。 这是因为 精密电阻上的温度变化比绕线电阻更大。 但是整体上， 温度变化降低到 万分之1.6 。

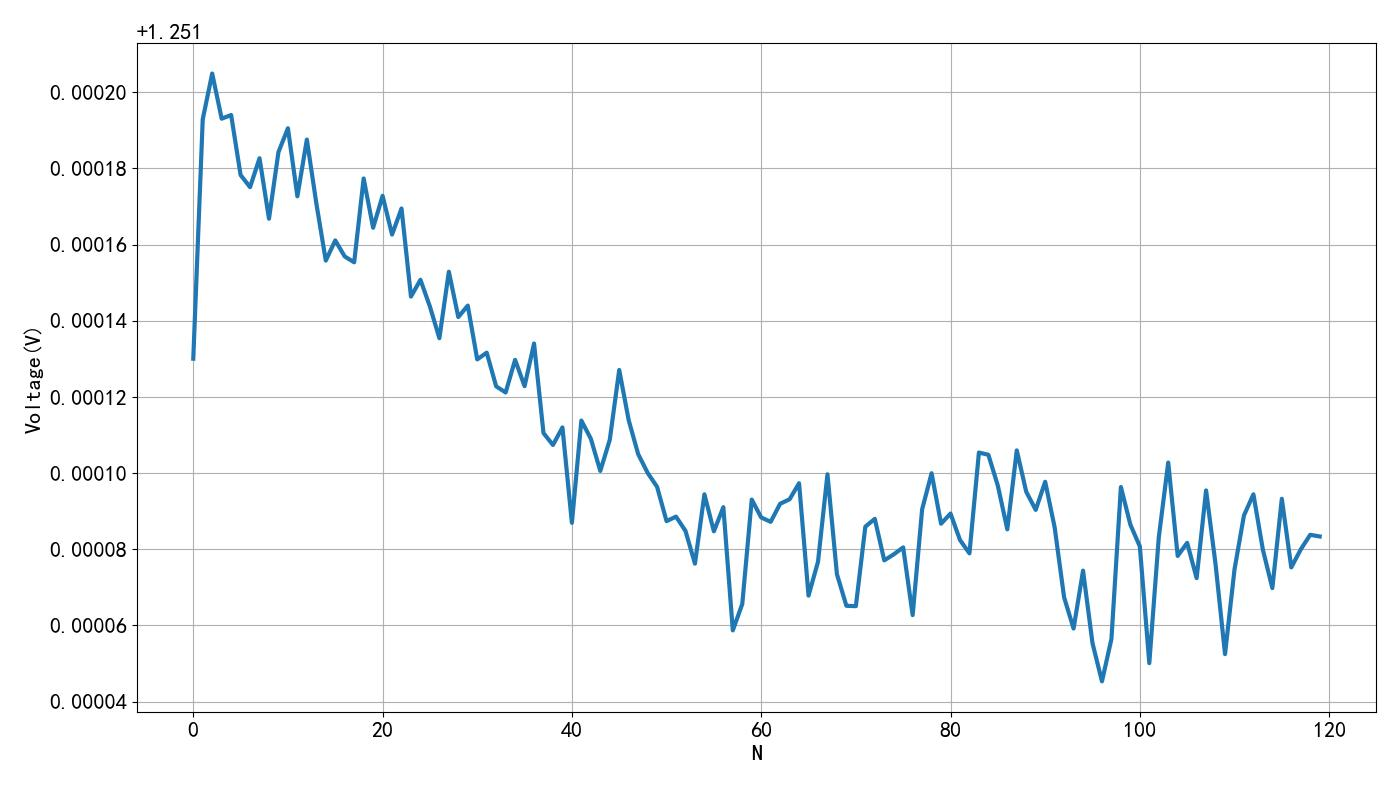

▲ 图1.2.4 两个电阻并联的温度特性

vdim=[1.2511,1.2512,1.2512,1.2512,1.2512,1.2512,1.2512,1.2512,1.2512,1.2512,1.2512,1.2512,1.2512,1.2512,1.2512,1.2512,1.2512,1.2512,1.2512,1.2512,1.2512,1.2512,1.2512,1.2511,1.2512,1.2511,1.2511,1.2512,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2510,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511,1.2511]



※ 结  论 ※

---

  本文测量了两种5欧姆电阻的温度特性。  绕线电阻的温度系数为正， 精密采样电阻的温度系数为负。  将它们并联在一起，  最终温度系数相互抵消了一部分。 现在在500mA 作用下， 电压变化为万分之 1.6左右。

---
