01 韦根传感器

---

一、前言

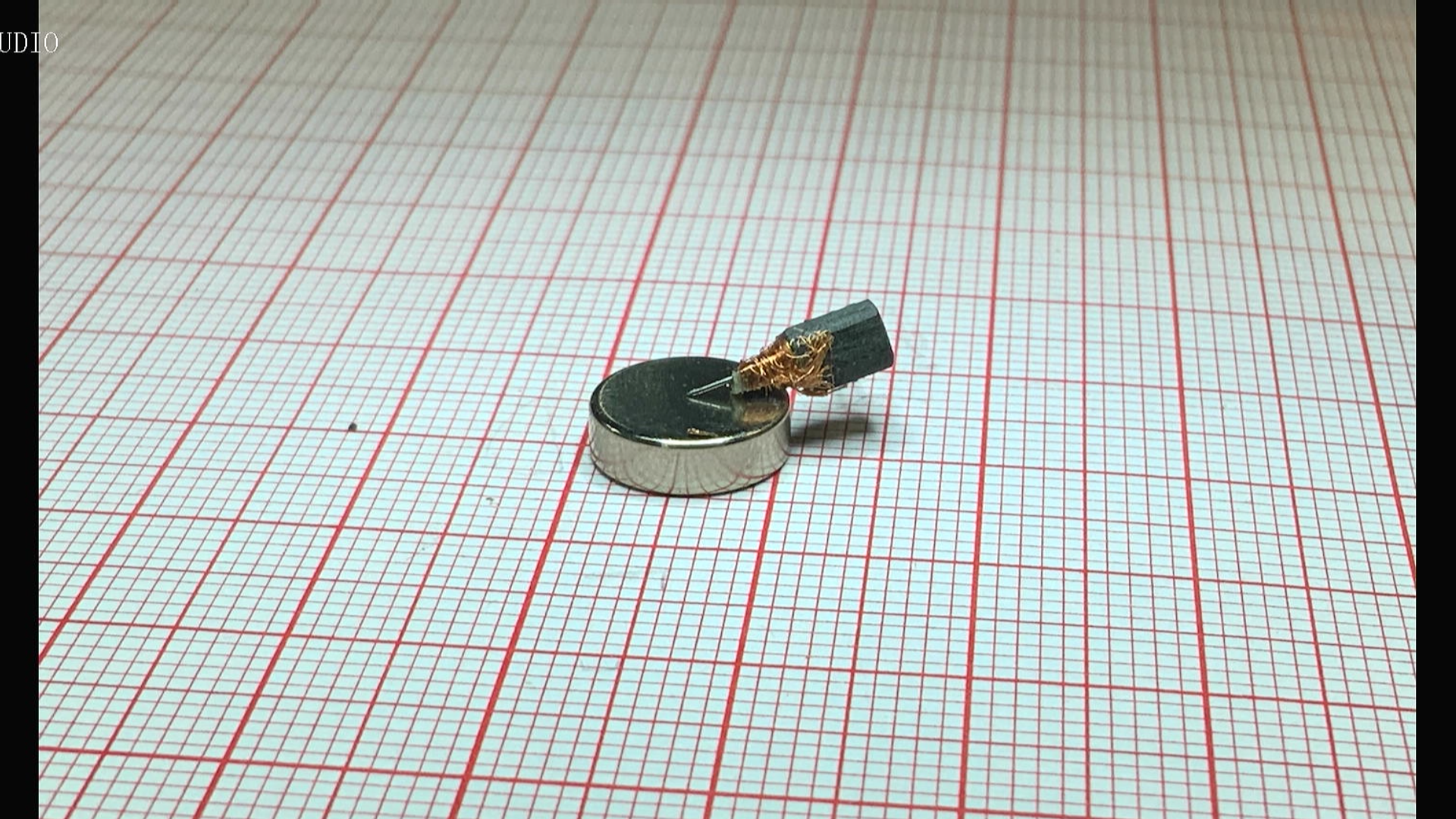

  刚刚打开了这个两管脚的器件。  在线圈内部有一个金属丝。  无所不能，热心博学的 B 站朋友， 帮助找到了对应的器件型号。  原来， 这是一个零功耗磁场检测器件。  谢谢这位朋友分享的信息。  原来我手边的这个管脚都已经氧化失效的器件 一种利用 韦根效应 将磁场变化转换成电磁脉冲的器件。

二、韦根效应

  韦根效应由美国物理学家 韦根特 发现的。  经过适当处理过的合金丝的外壳矫顽力比内芯矫顽力大多的。  在一定外部磁场情况下 ， 内部磁化方向可以与外壳磁化方向相同或者相反。  进而可以在外部产生突破的磁场。  这个磁场能够引起外部线圈产生幅度非常高的感应电动势。 比如能够达到 1V左右。 这个电动势的时间宽度只有几十微秒左右。

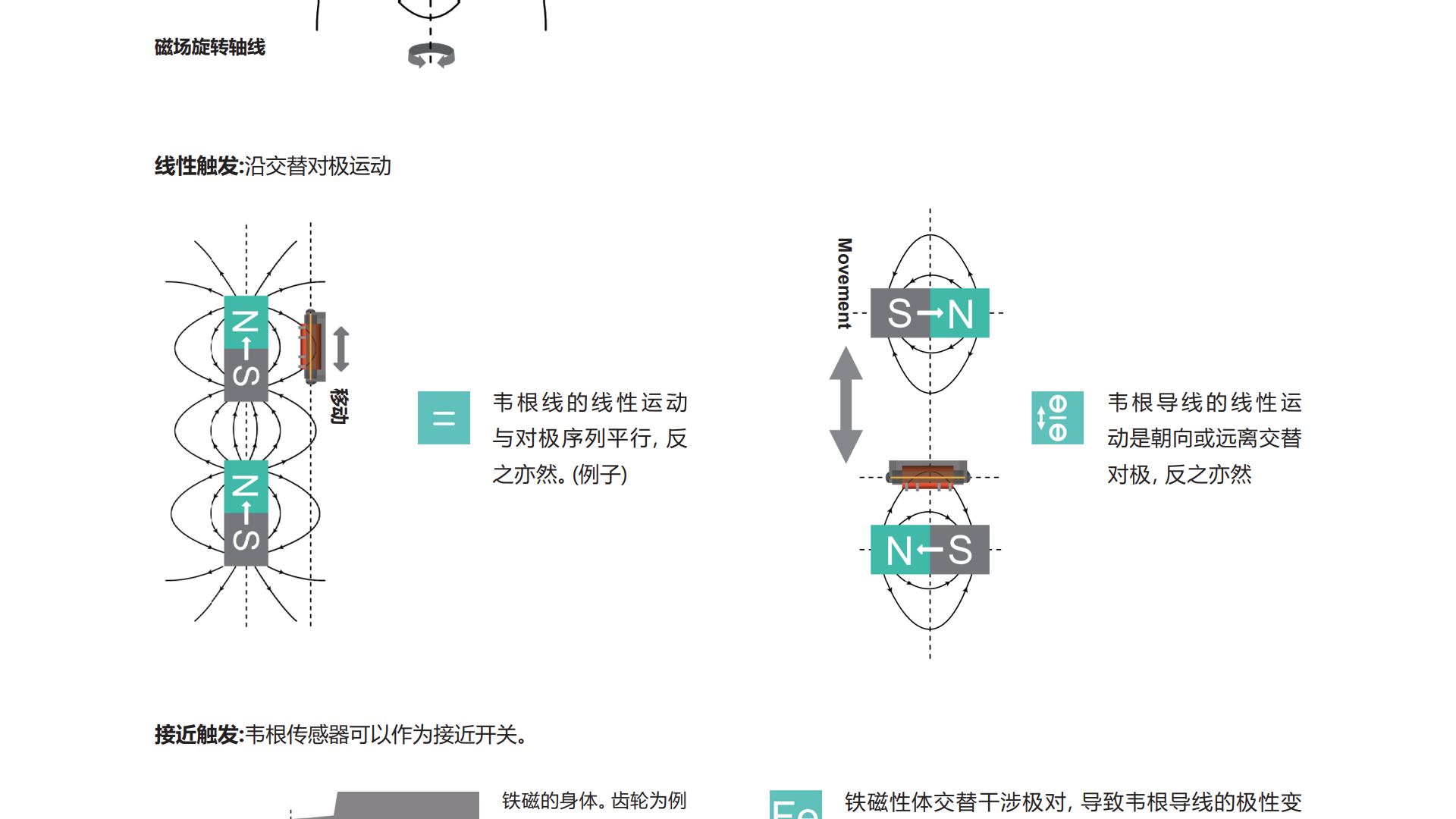

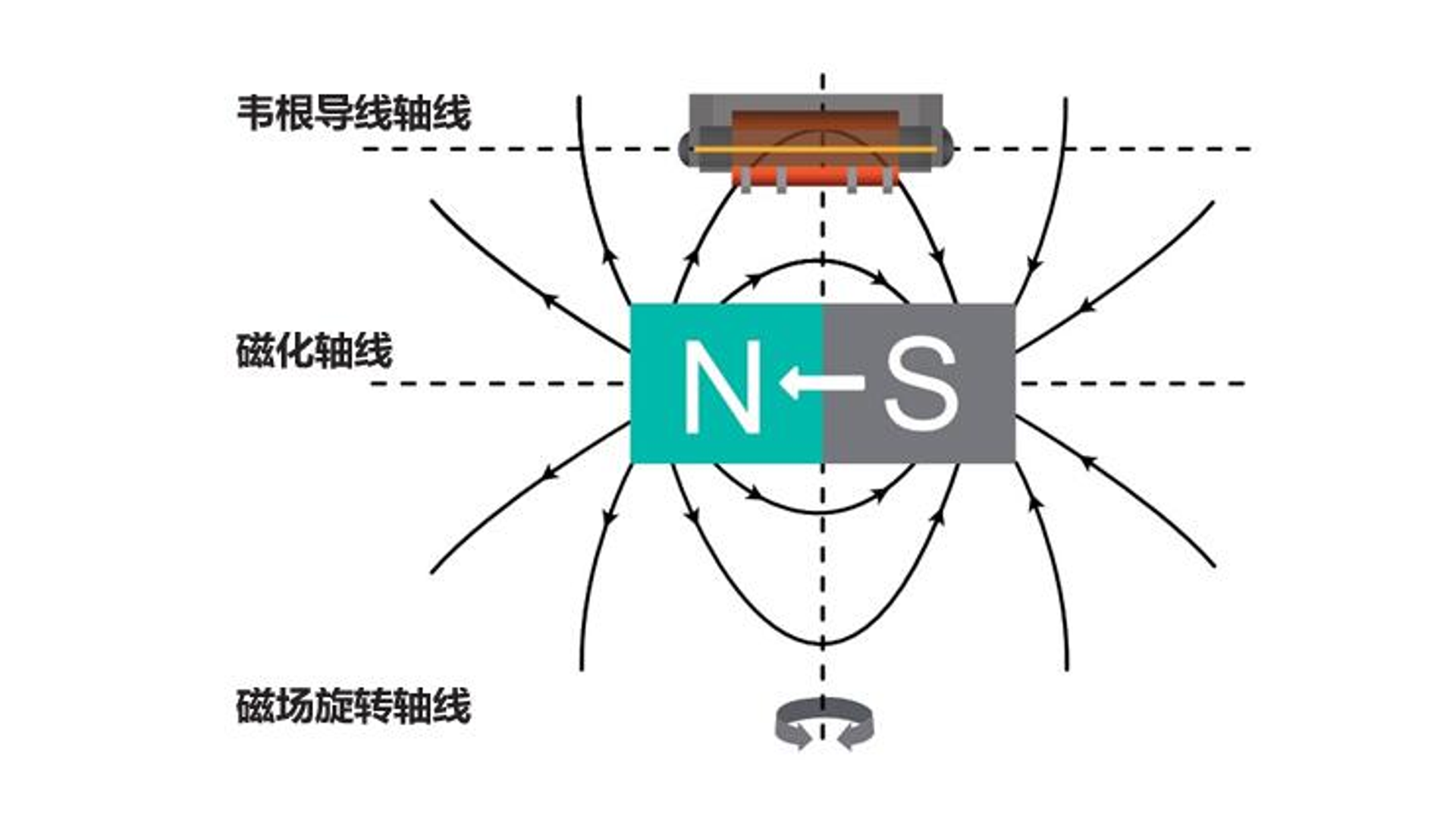

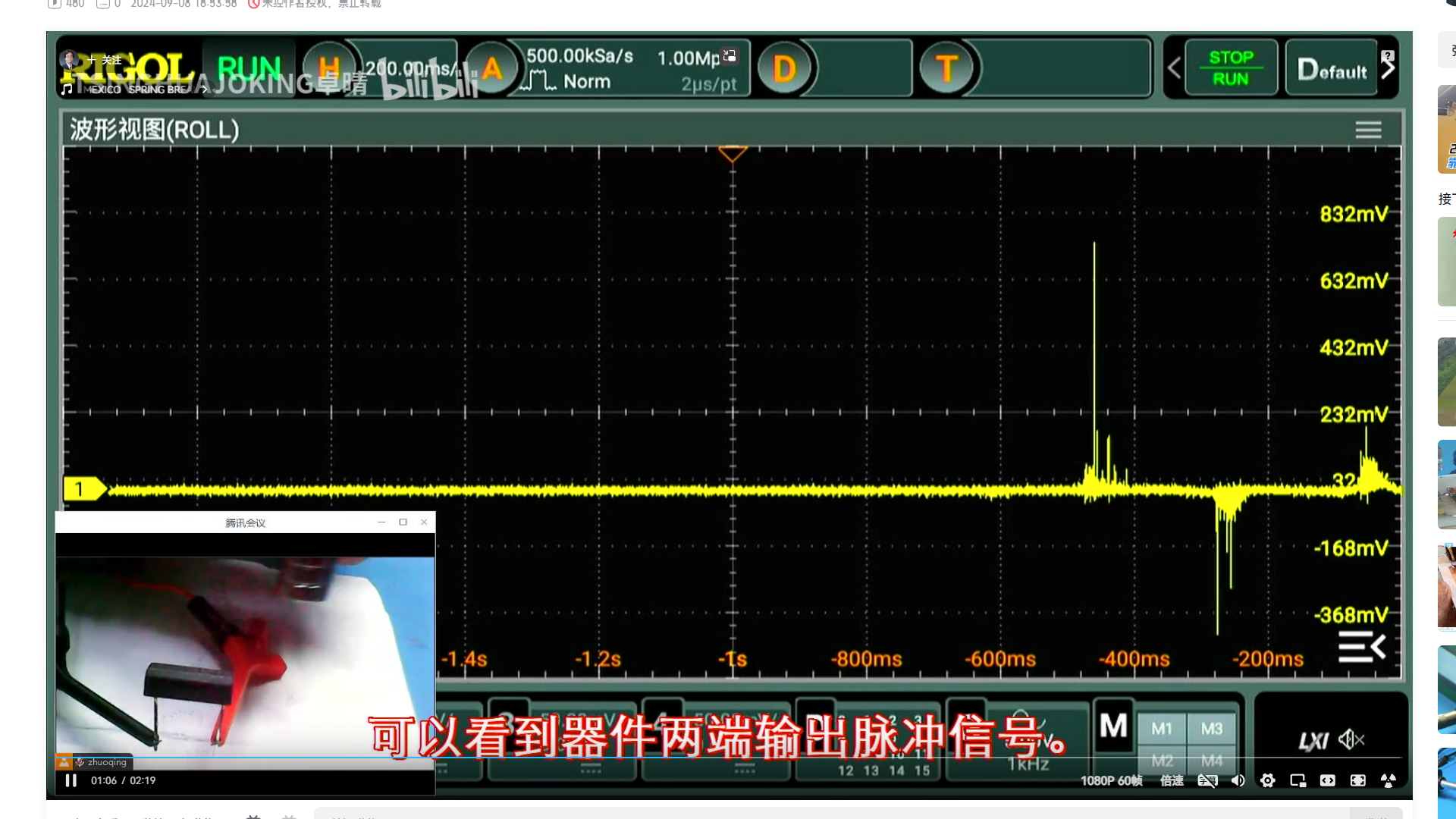

  这种磁场传感器的相比于传统的线圈来讲， 它可以检测变化非常缓慢的磁场变化。 相比于传统的霍尔器件， 它不需要任何工作电源。  所以它适用于一些低功耗的应用场合。  现在明白了， 这个线圈中间的金属丝原来是一种特殊的合金， 具有内外两层铁磁材料。 可以在外部磁场变化的情况下，  产生磁场突变， 进而能够输出幅度达到 1000mV的电脉冲。



※ 总  结 ※

---

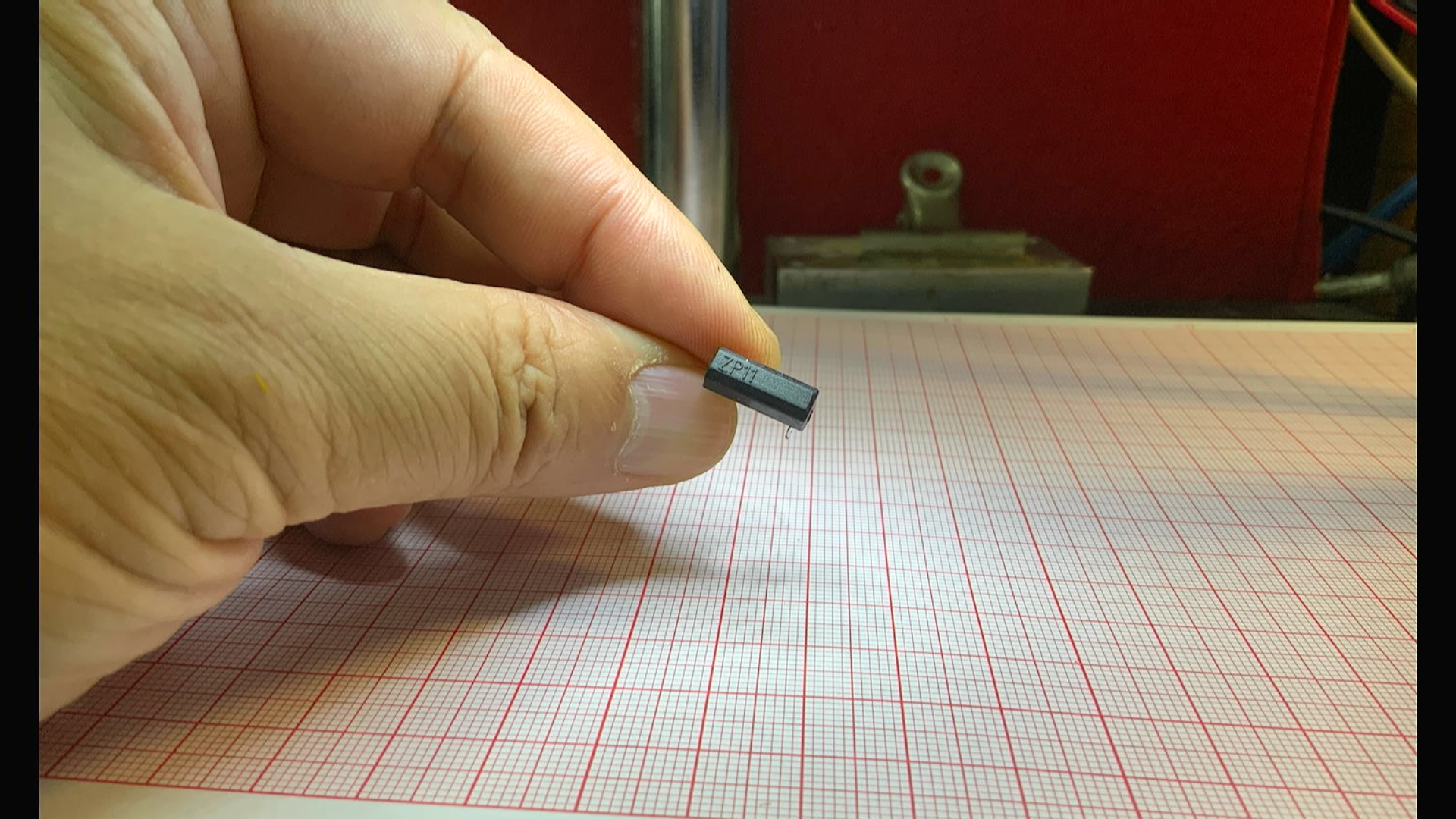

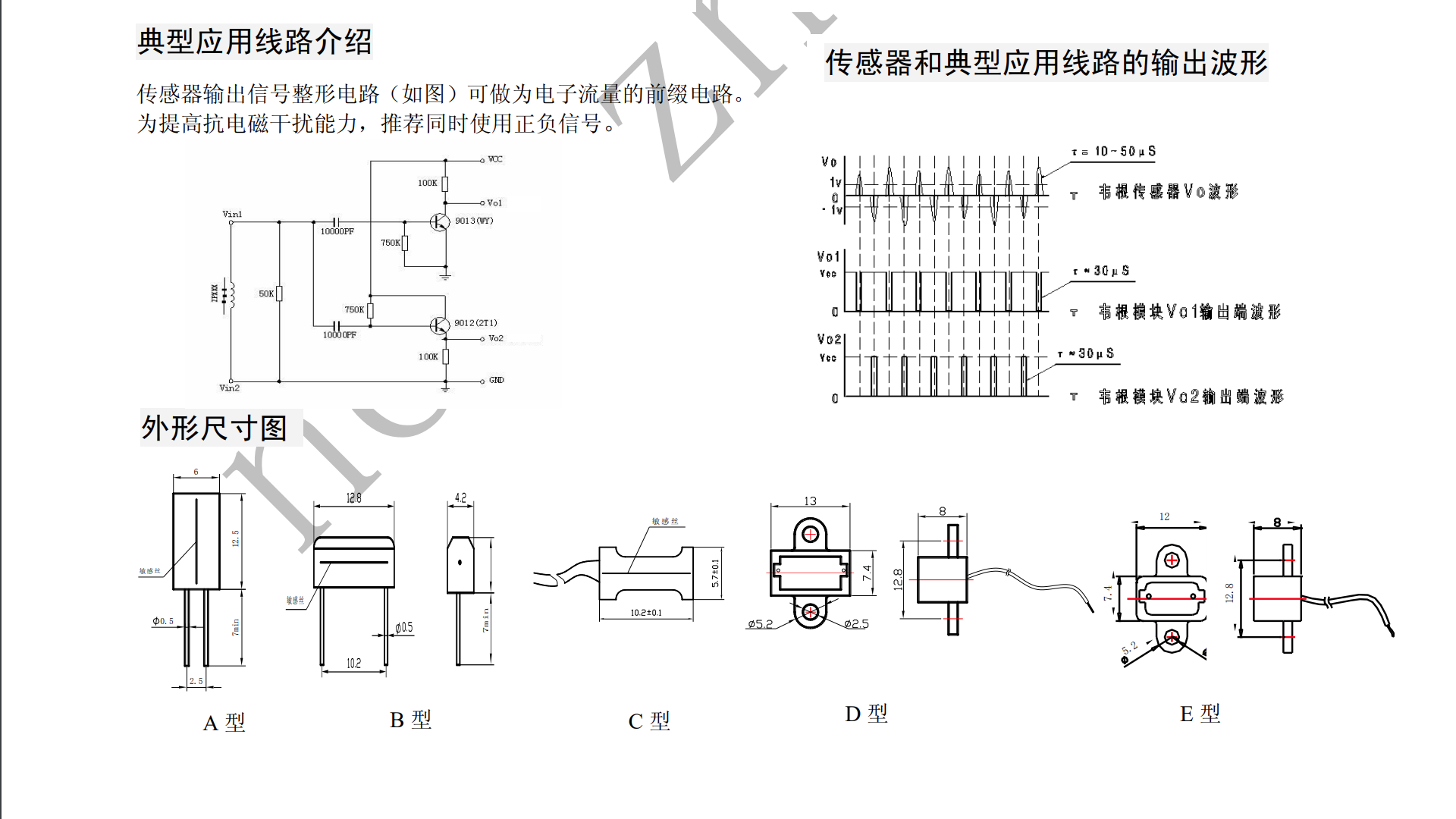

  本文记录了手边的一个老旧韦根磁场传感器，  型号为 ZP11。  在这里感谢 伟大的 B站朋友的帮助。

---
