缓慢扫描的可视掏耳镜

B站相关视频

AD\Test\2024\October\SevoScanF103.PcbDoc

ARM\Keil\STM32\Test\2024\October\SevoScanF103\MDK



01 机带动


一、前言

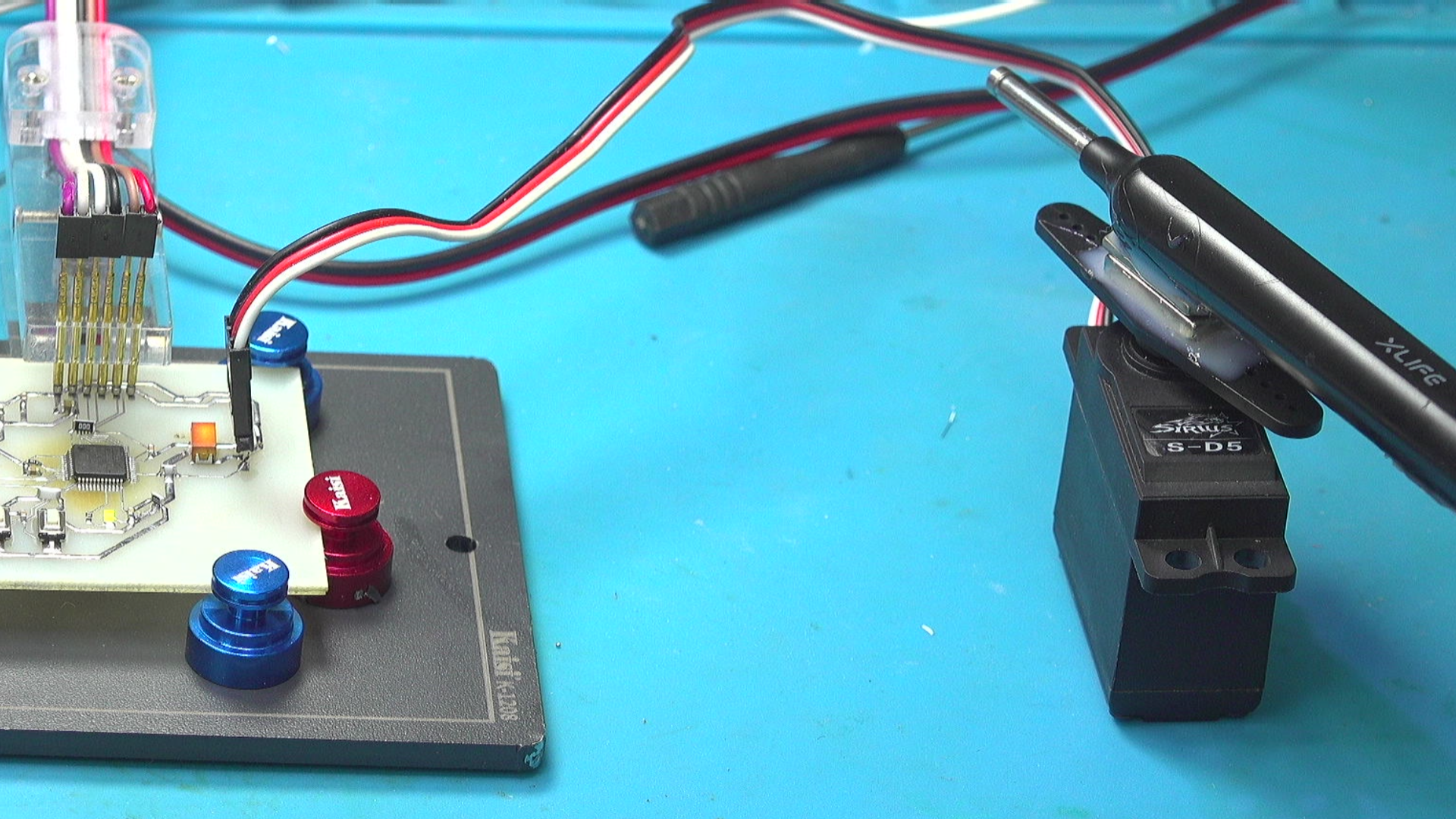

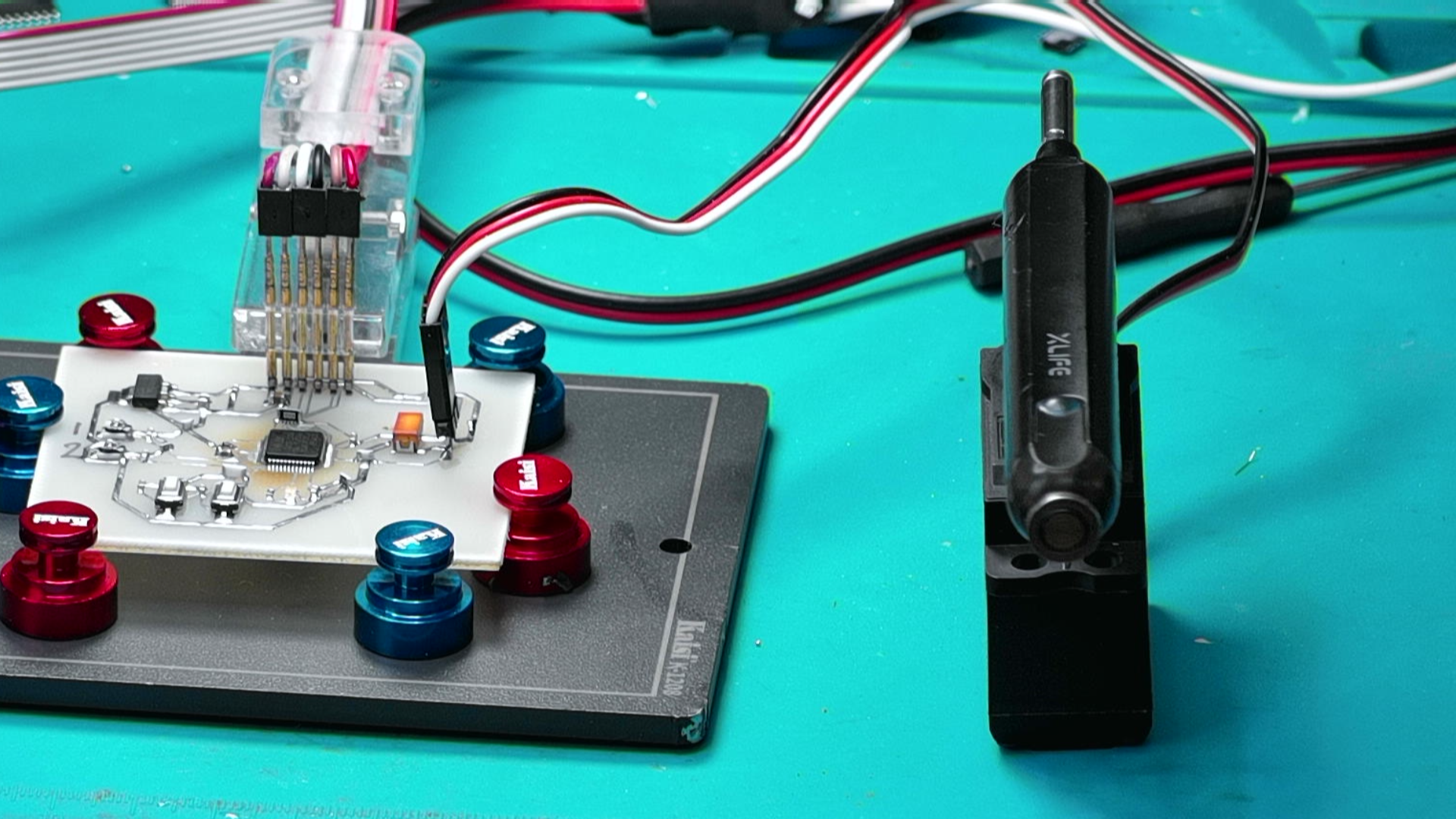

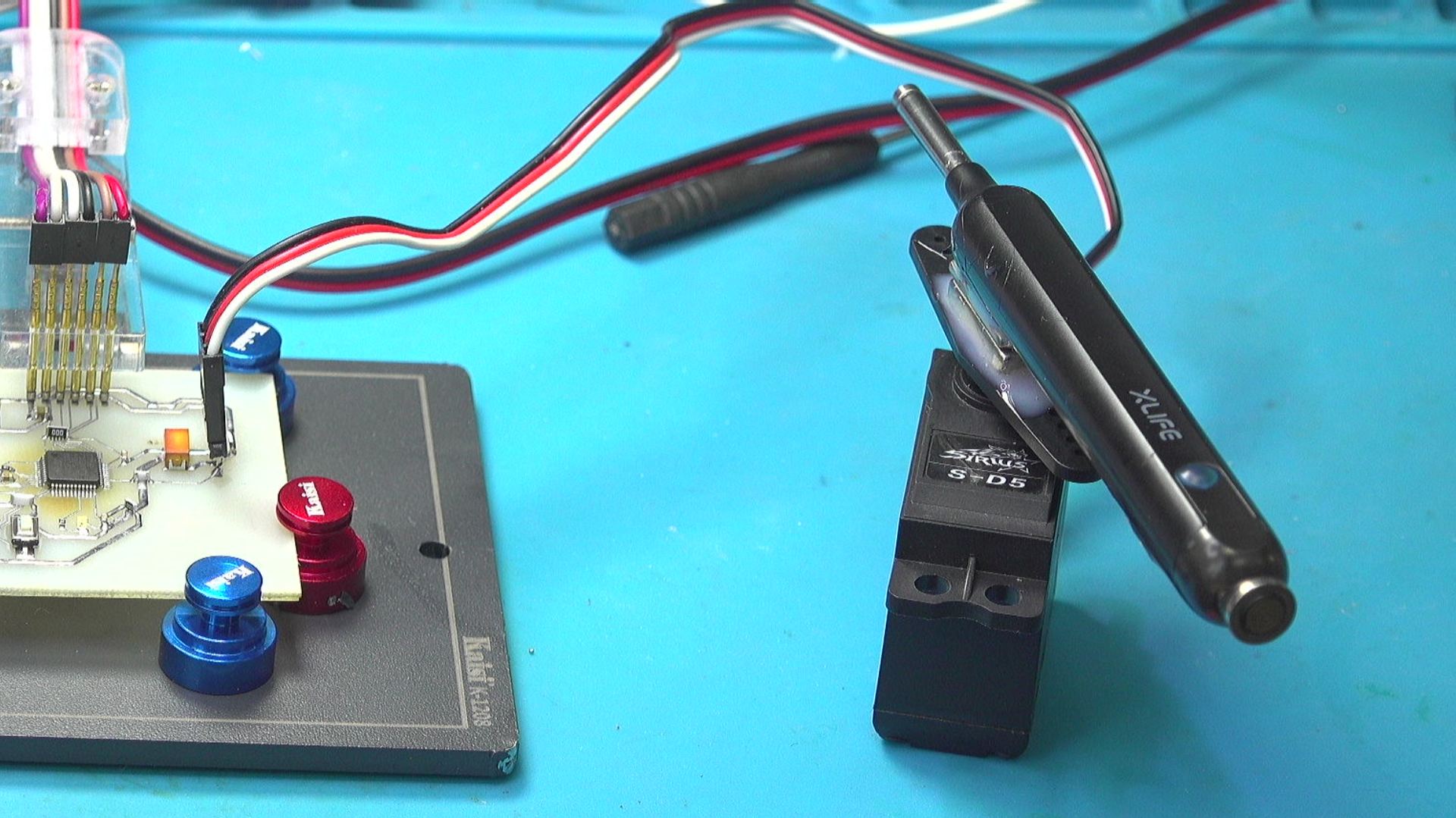

  这是一个可视掏耳勺镜头。 通常, 我使用它拍摄物体的局部镜头。 只是手持拍摄的时候, 镜头有些抖动。  下面测试一下, 利用舵机的旋转带动镜头运动的效果。

G3M1728103690_1920_1080.MP4|_-3

二、电路设计

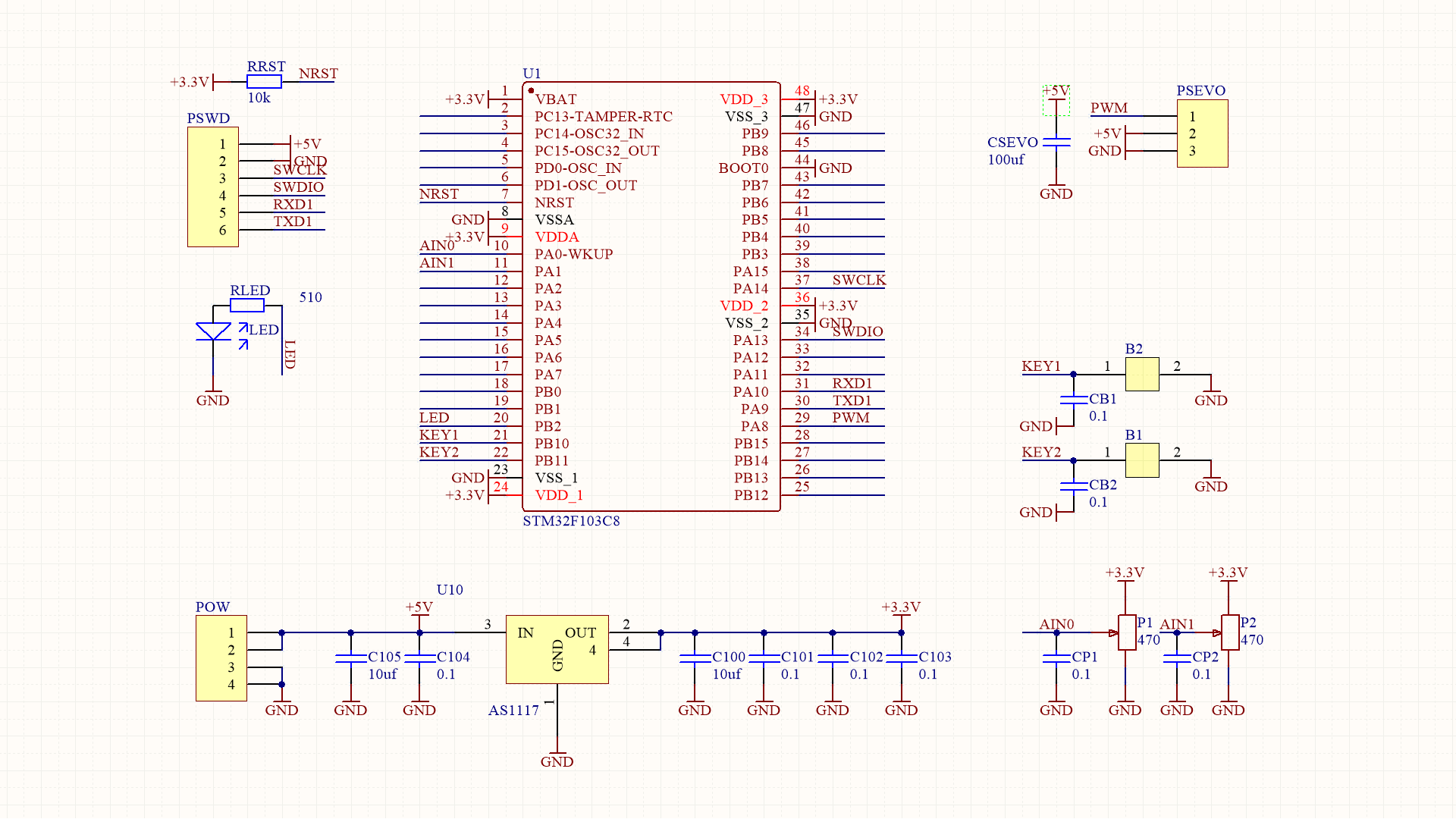

  设计驱动电路板,  使用F103作为核心控制单片机, 外部增加两个按钮控制摆动功能, 增加两个电位器设置扫描速度以及摆动范围。  设计单面电路板, 适合一分钟制版方法。

G3M1728097456_1920_1080.MP4|_-3

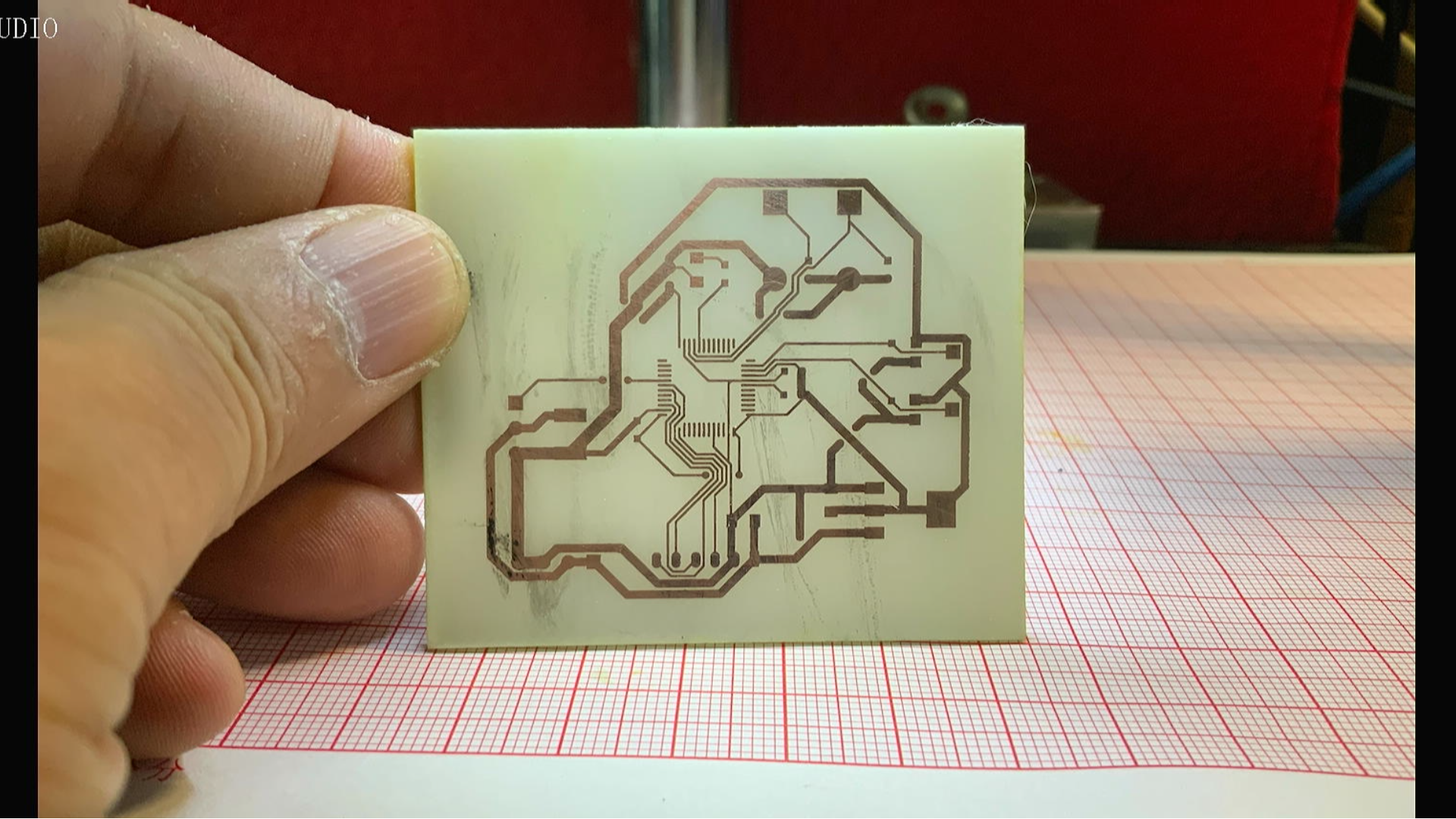

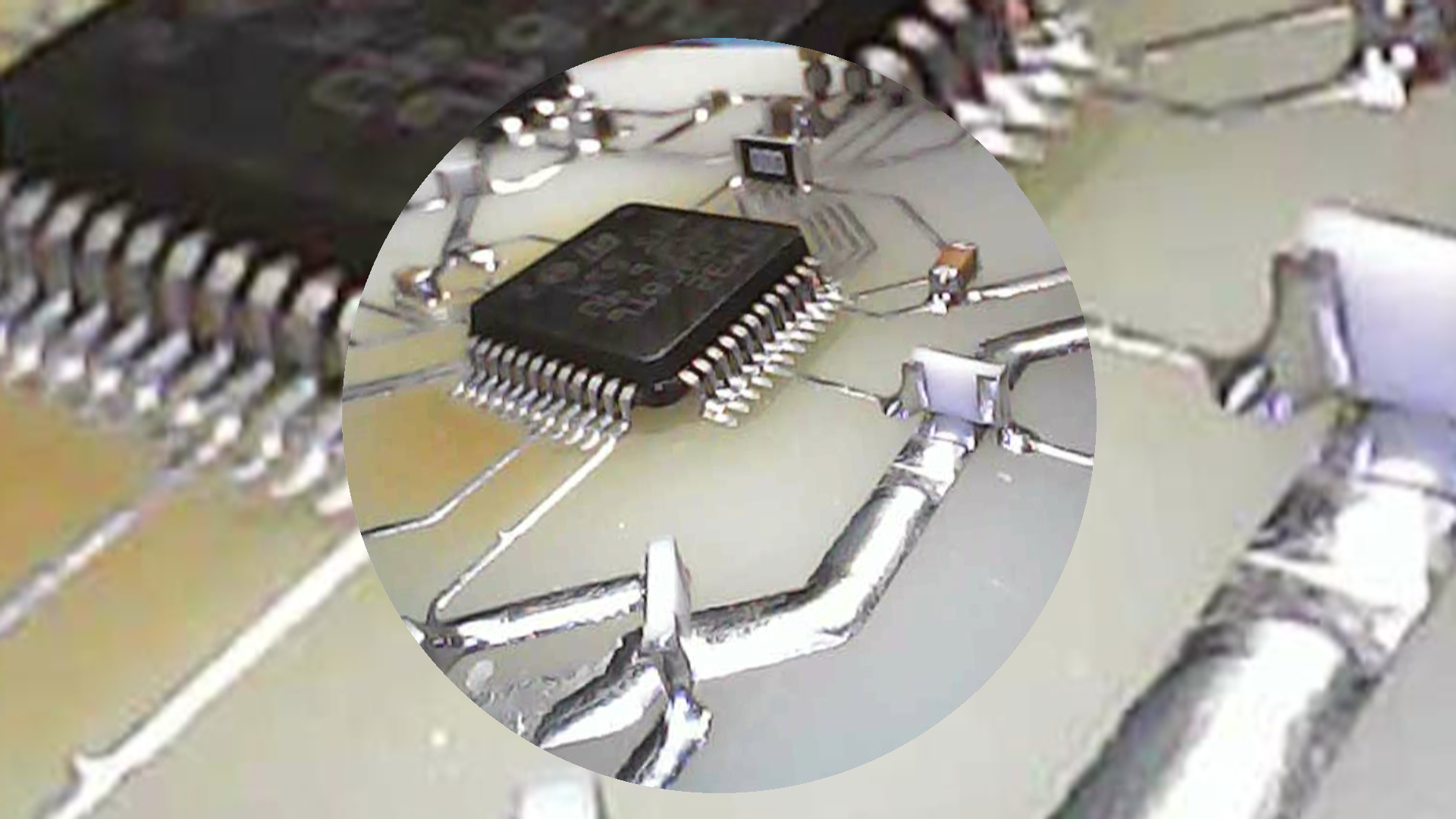

  一分钟之后得到制作的电路板。  电路板制作的非常完美。  只是在部分管脚, 有一点点的过腐蚀。 下面进行焊接调试。

G4M1728097255_1920_1080.MP4|_-4

三、焊接调试

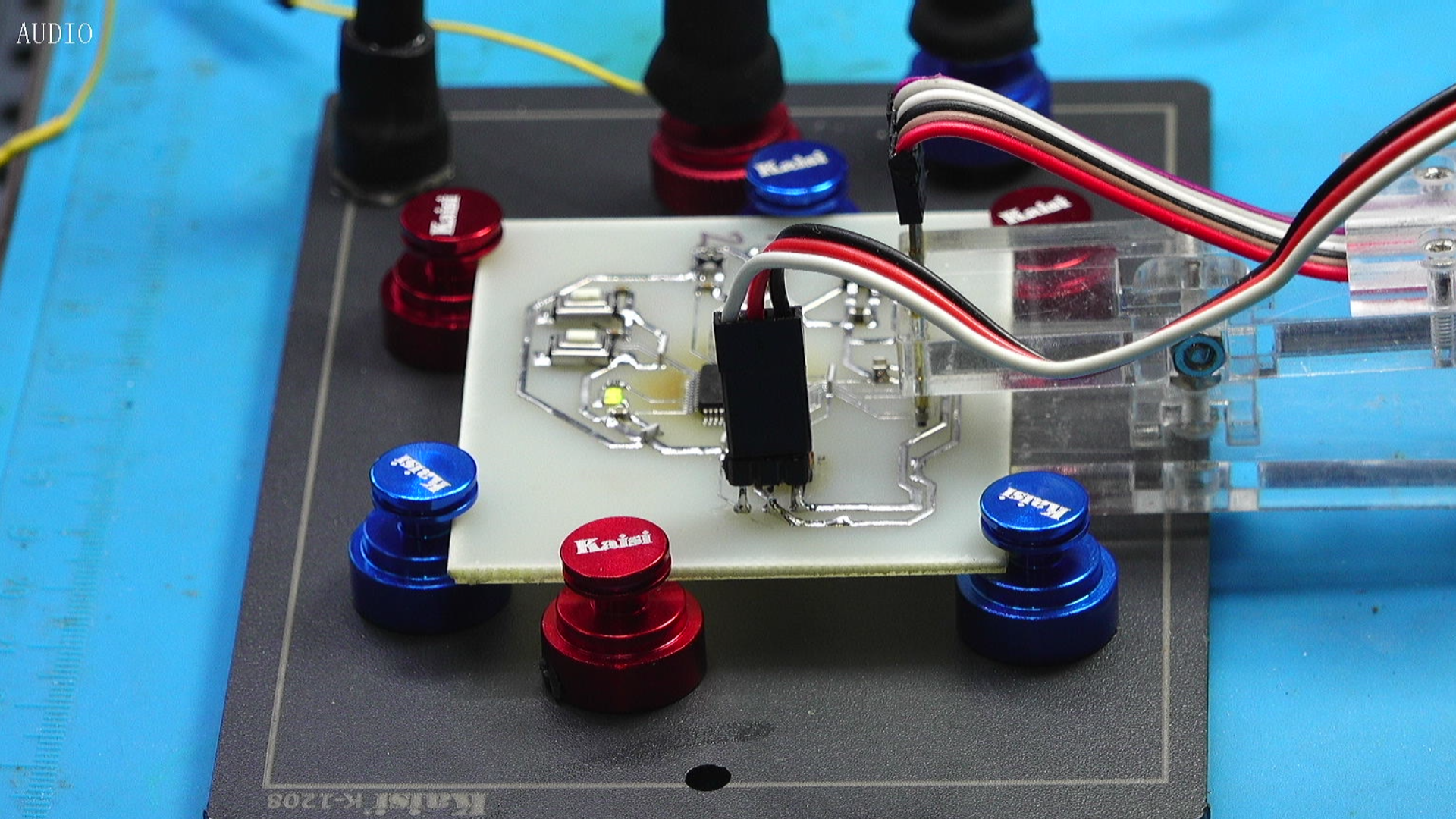

  焊接电路板, 清洗之后,  进行测试。  使用 CubeMX 产生程序框架。利用TIMER1 产生可变的 PWM 波形,  驱动舵机进行旋转。

G4M1728102625_1920_1080.MP4|_-4

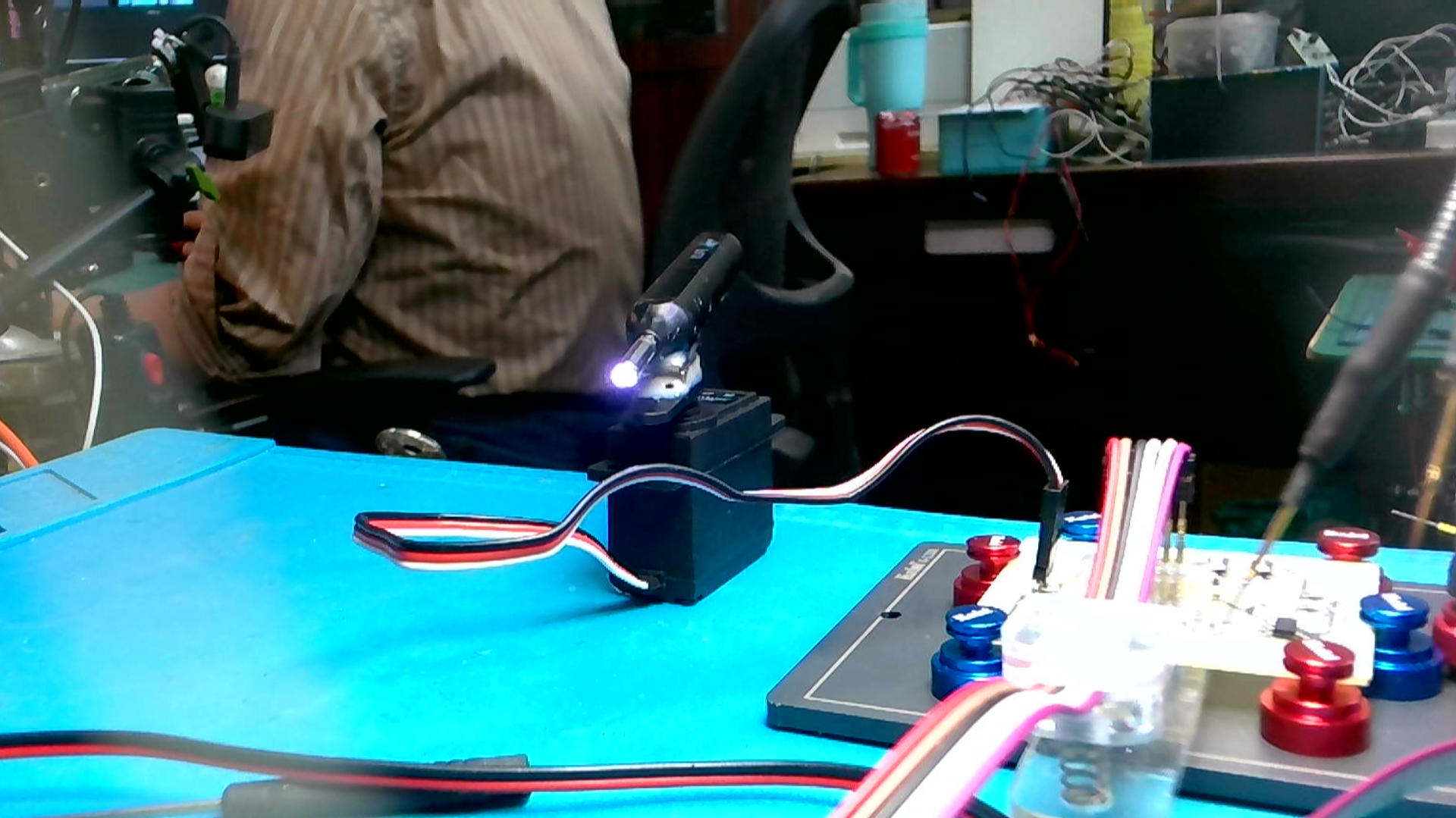

  舵机产生左右缓慢旋转。  直观上, 舵机旋转的速度还是比较平稳。  但是, 还是能够看到舵机在转动的过程中会出现停顿, 速度有突变。

G3M1728102761_1920_1080.MP4|_-3

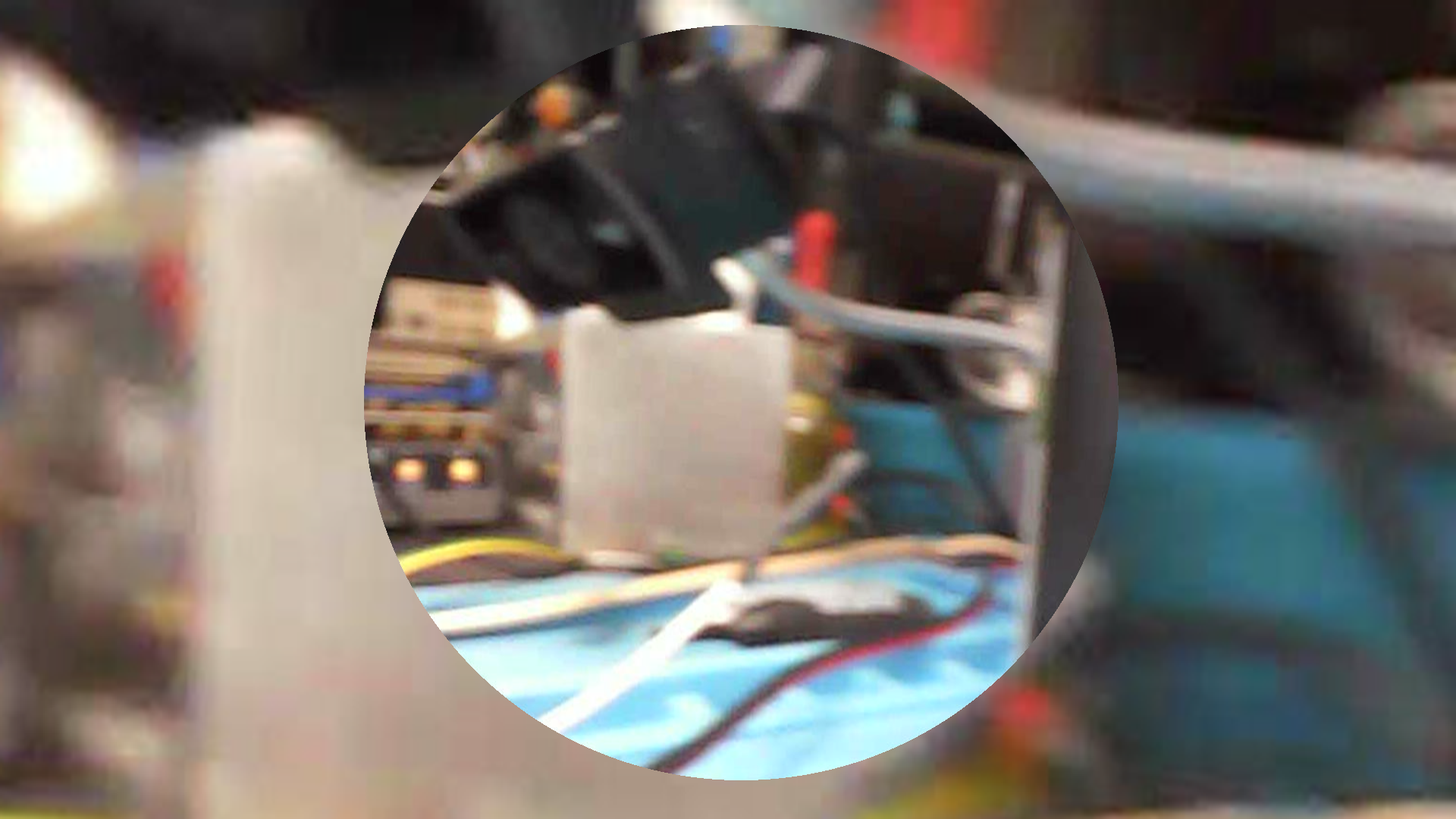

  下面,  观察一下实际镜头下的扫描特点。  可以看到图像还是非常抖动的。 其中包括有舵机旋转过程中的抖动。 还包括掏耳勺本身自带的图像水平矫正出现的抖动。  从扫描的速度来看, 扫描速度还是先的偏快了。  至此, 验证了这个方案实际上效果并不太好。

G5M1728103078_1920_1080.MP4|_-5


  结 ※


  文记录了利用舵机带动掏耳勺镜头的电路制作,  经过测试, 产生的镜头效果并不理想。 出现的镜头抖动非常严重。  看来使用普通的舵机控制镜头转向效果实在是太差了。

G4M1728103344_1920_1080.MP4|_-4

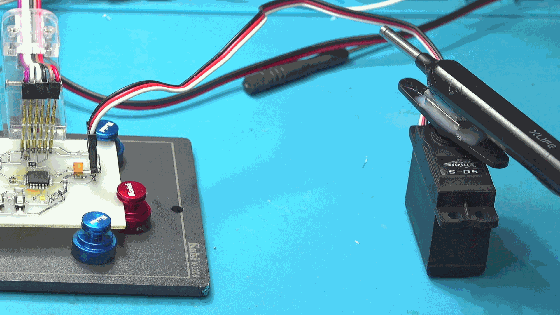

▲ 图2.1  旋转的镜头

▲ 图2.1 旋转的镜头
