TDA2822音频放大器

TDA2822 PDF

AD\Test\2024\November\TestTDA2822.SchDoc

01 音频放大器

一、前言

从手边的一个将要废弃的电路板上，拆卸下来一块音频功率放大器，型号为 TDA2822。之前对于它的了解很少。下面对其特性进行初步测试。

G4M1730709372_1920_1080.MP4|_-4

二、测试电路

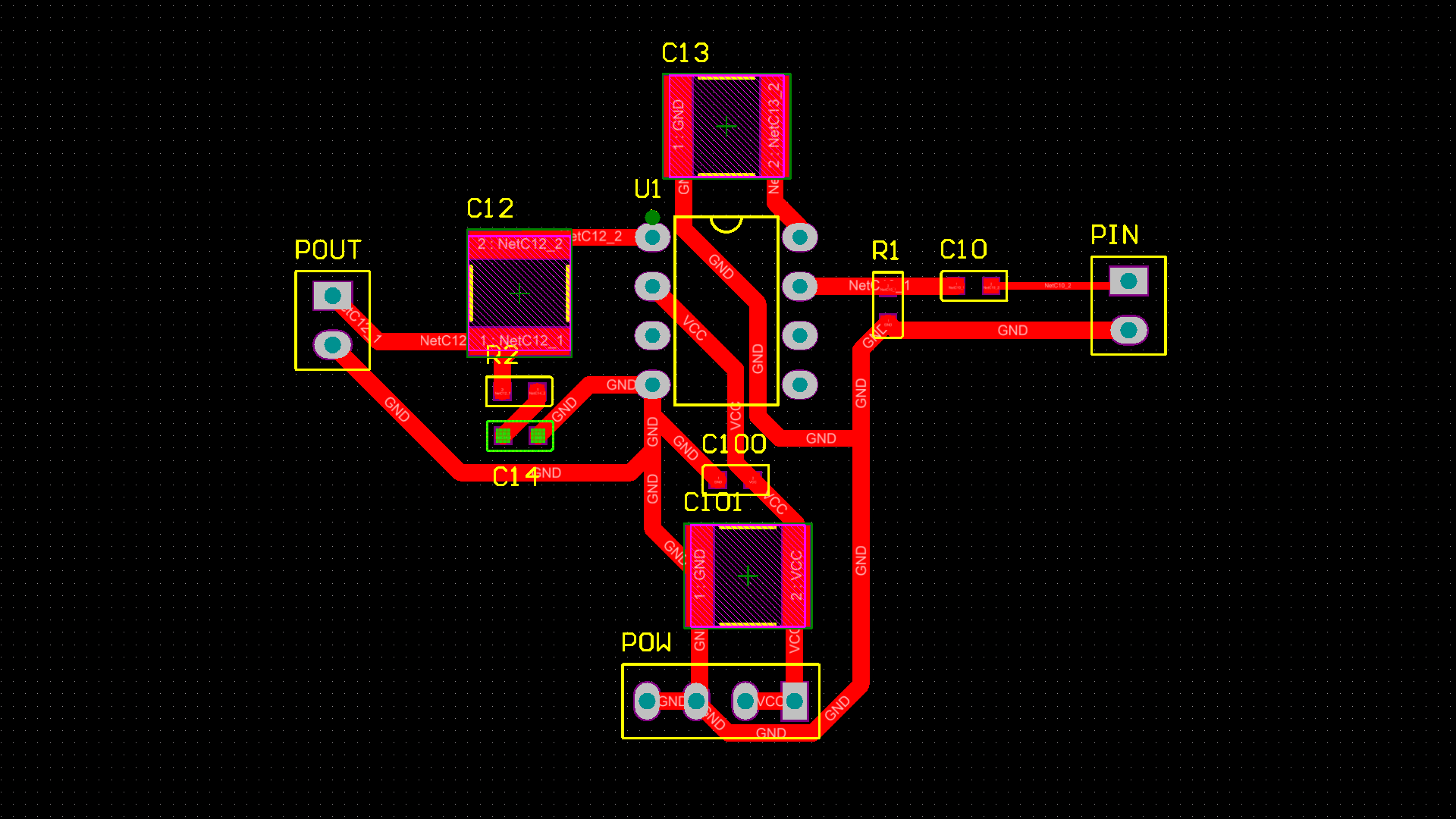

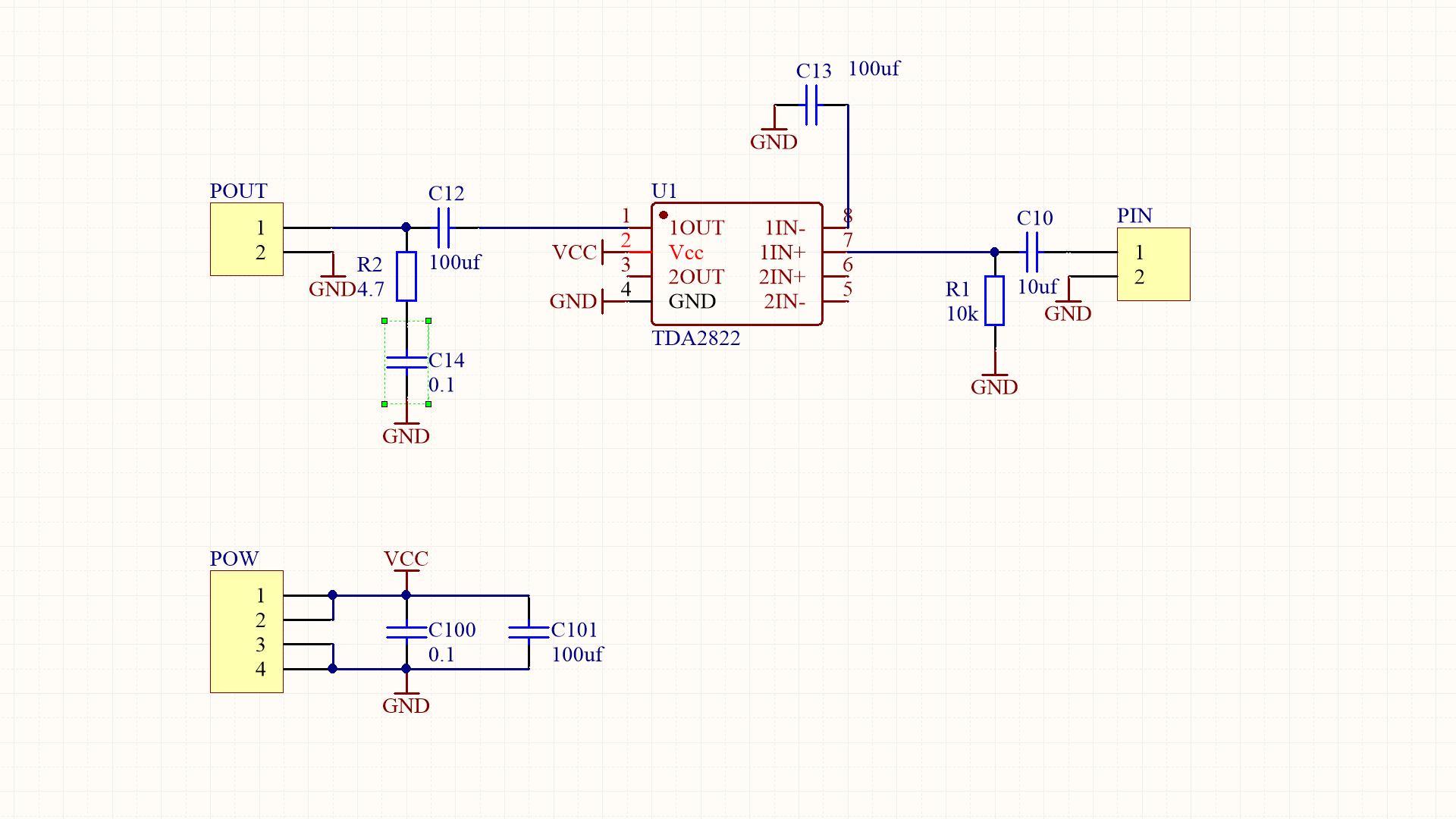

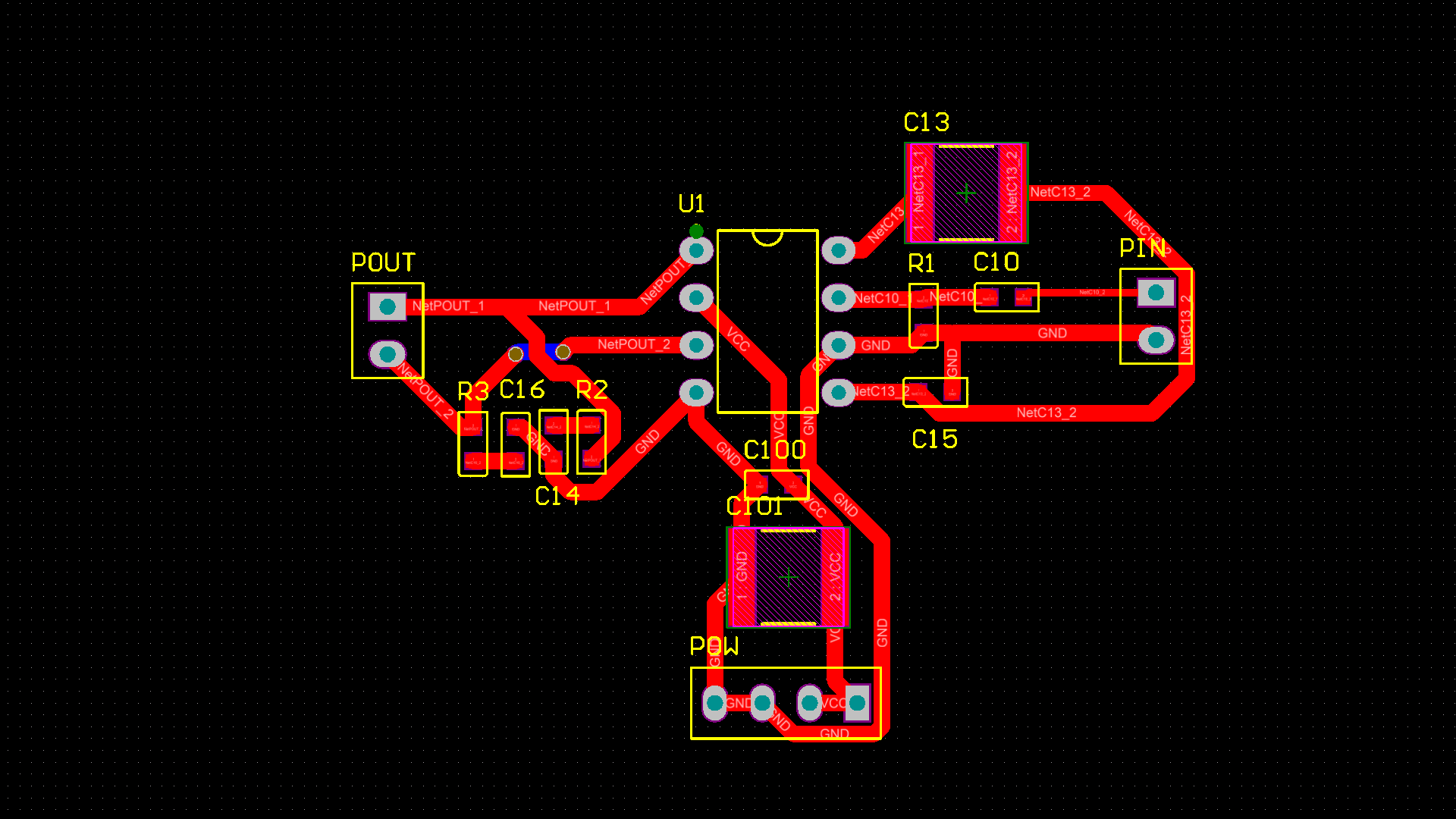

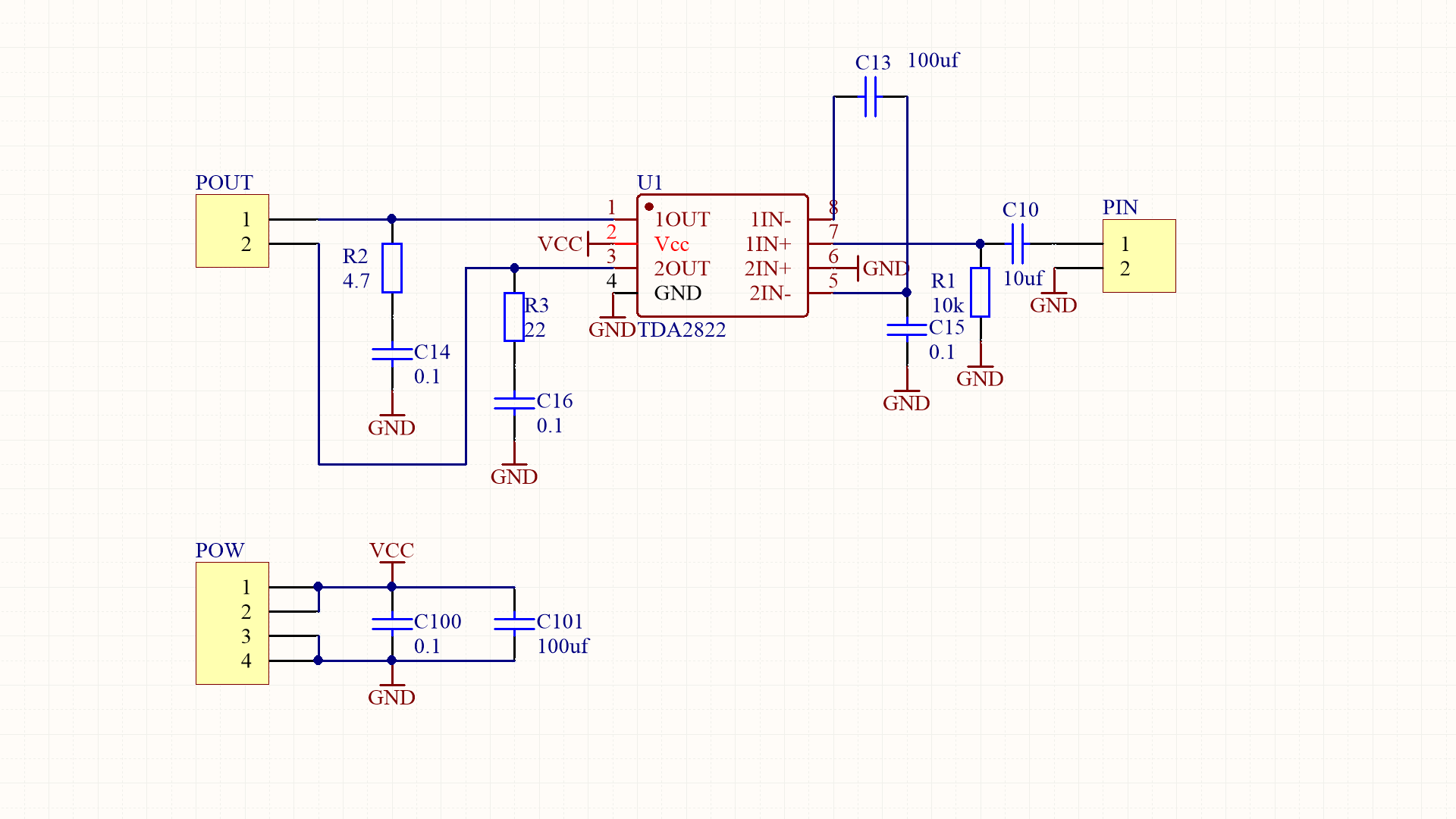

设计测试电路。首先测试单个通道的功放。输出连接负载。利用单面PCB，制作测试电路板。

G4M1730704437_1920_1080.MP4|_-4

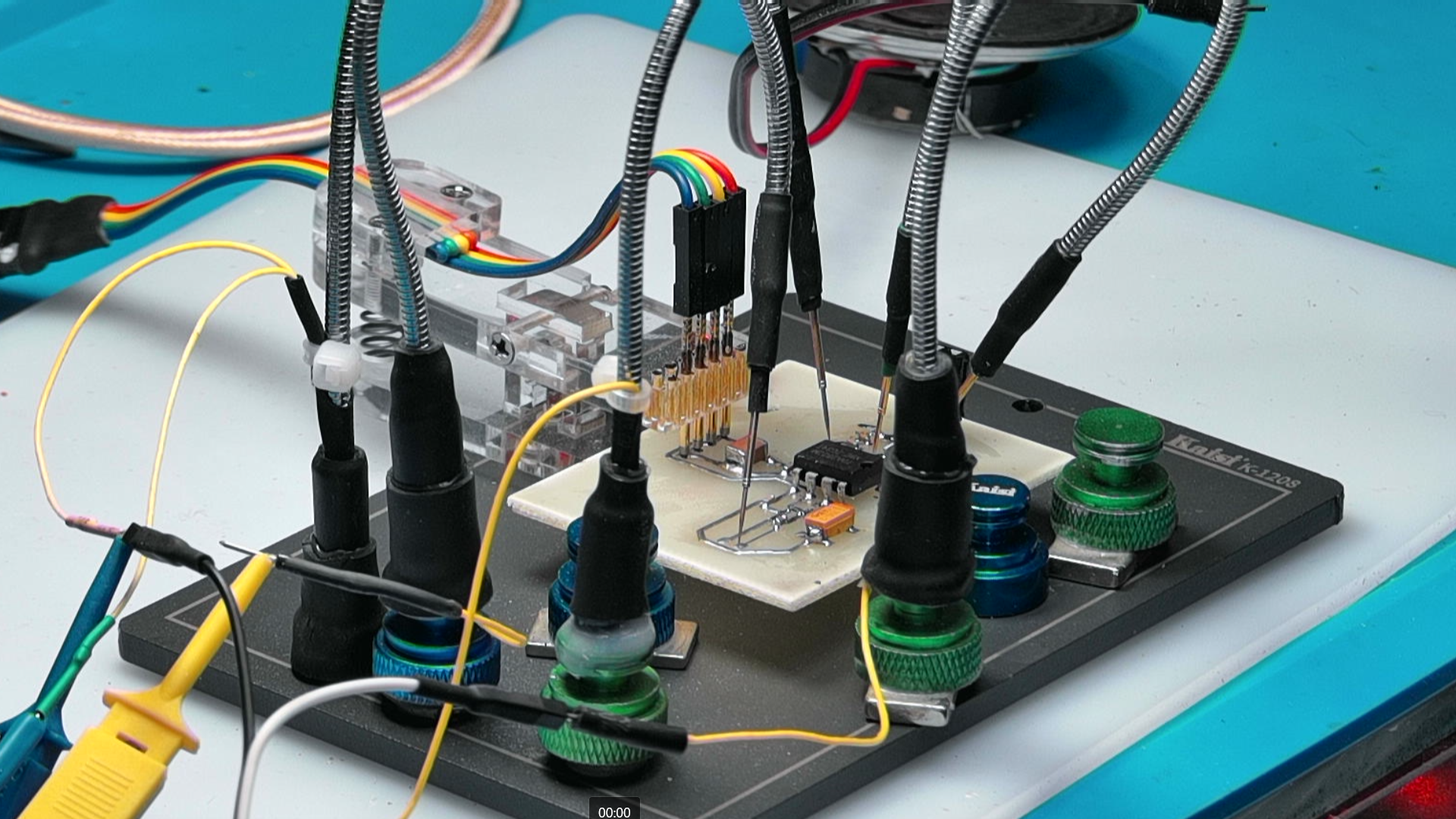

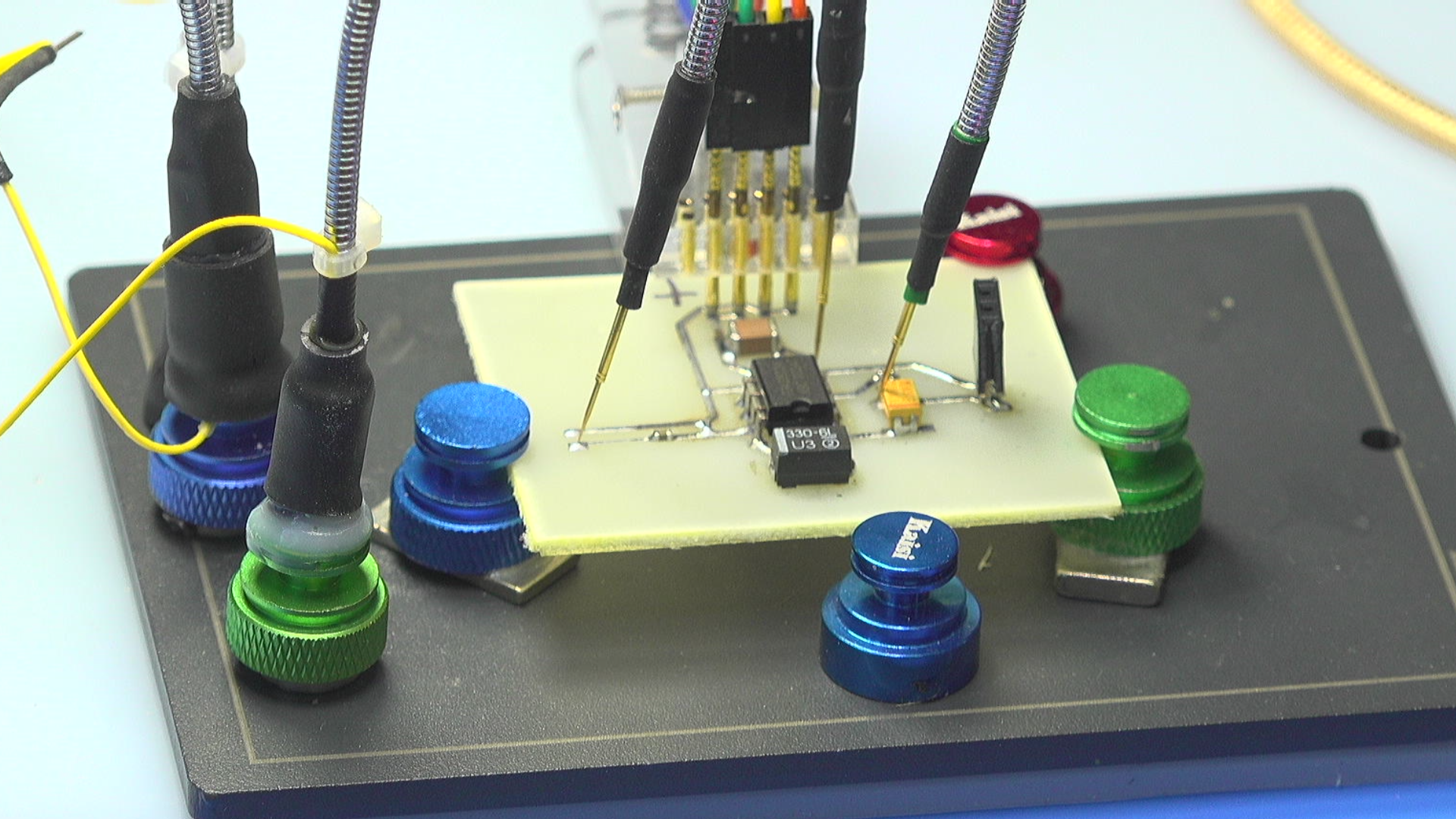

利用一分钟制板方法，制作测试电路板。给电路提供12V电源。利用DG1062产生峰峰值为 0.1V， 1kHz 的正弦信号，发送到放大器的输入端。下面利用示波器测试运放的输出信号。

G5M1730704811_1920_1080.MP4|_-5

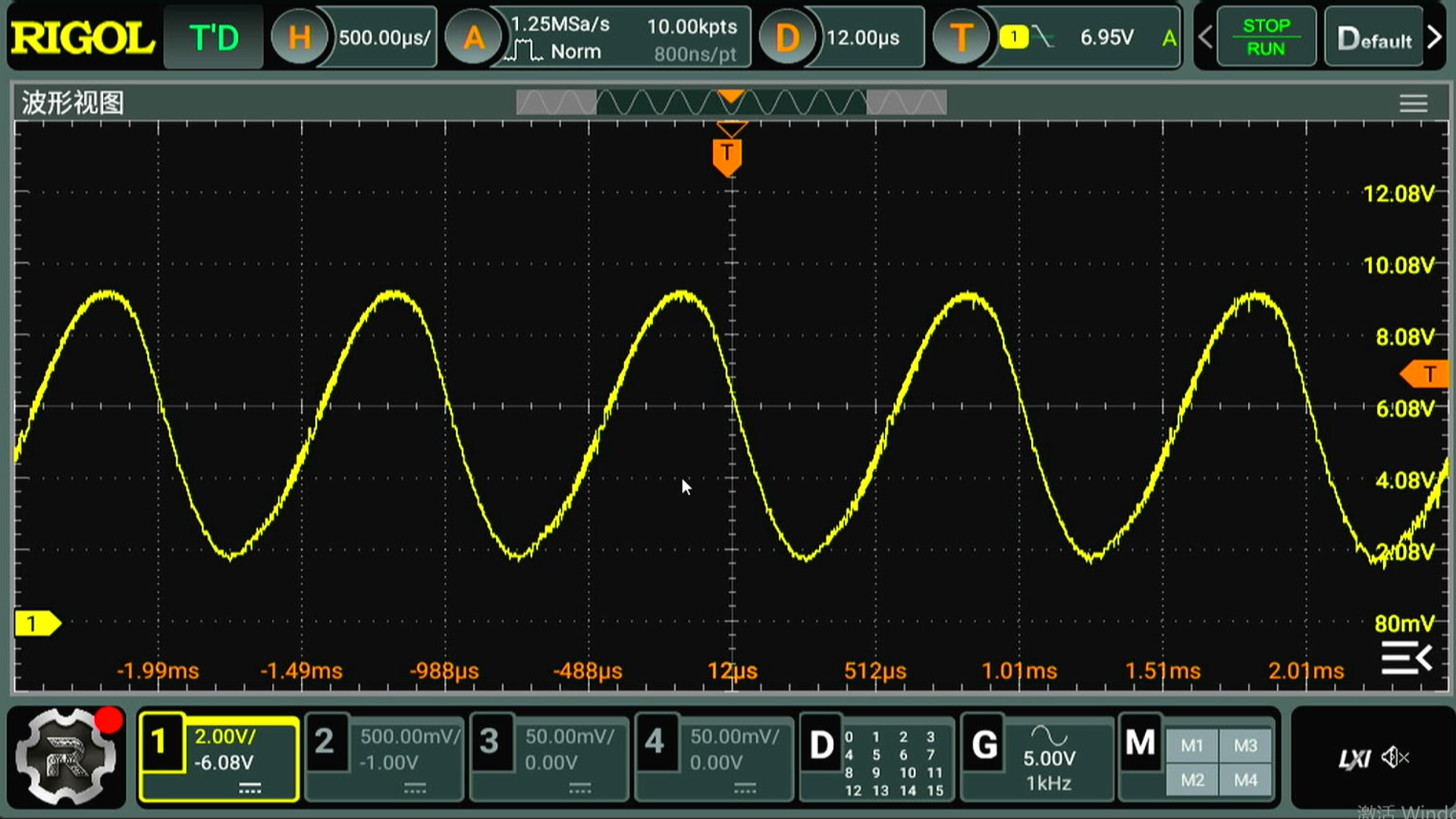

输出信号呈现放大后的正弦波。通过示波器显示，输出信号的峰峰值大约为10V，这说明单个通道的放大倍数大约为 100倍，对应数据手册中的 40dB的增益。这是在输出为空载情况下测试的结果。

G3M1730704961_1920_1080.MP4|_-3

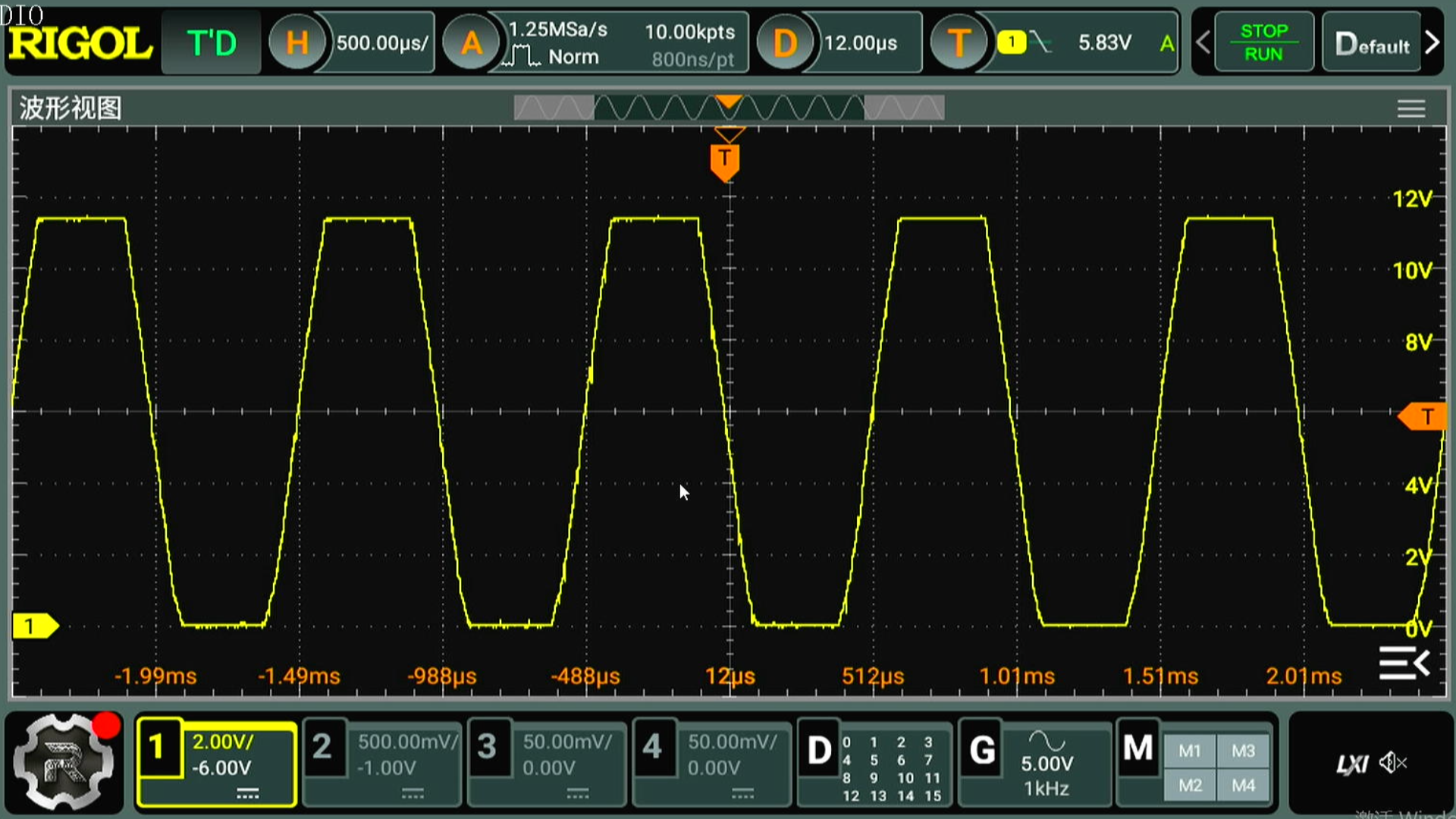

将输入信号幅度提高到 0.2V，查看一下输出信号的幅度范围。示波器显示，输出信号最低值可以达到0V，但是输出信号的最高值只能达到11.7V。距离工作电源还有 0.3V的差距。

G4M1730705094_1920_1080.MP4|_-4

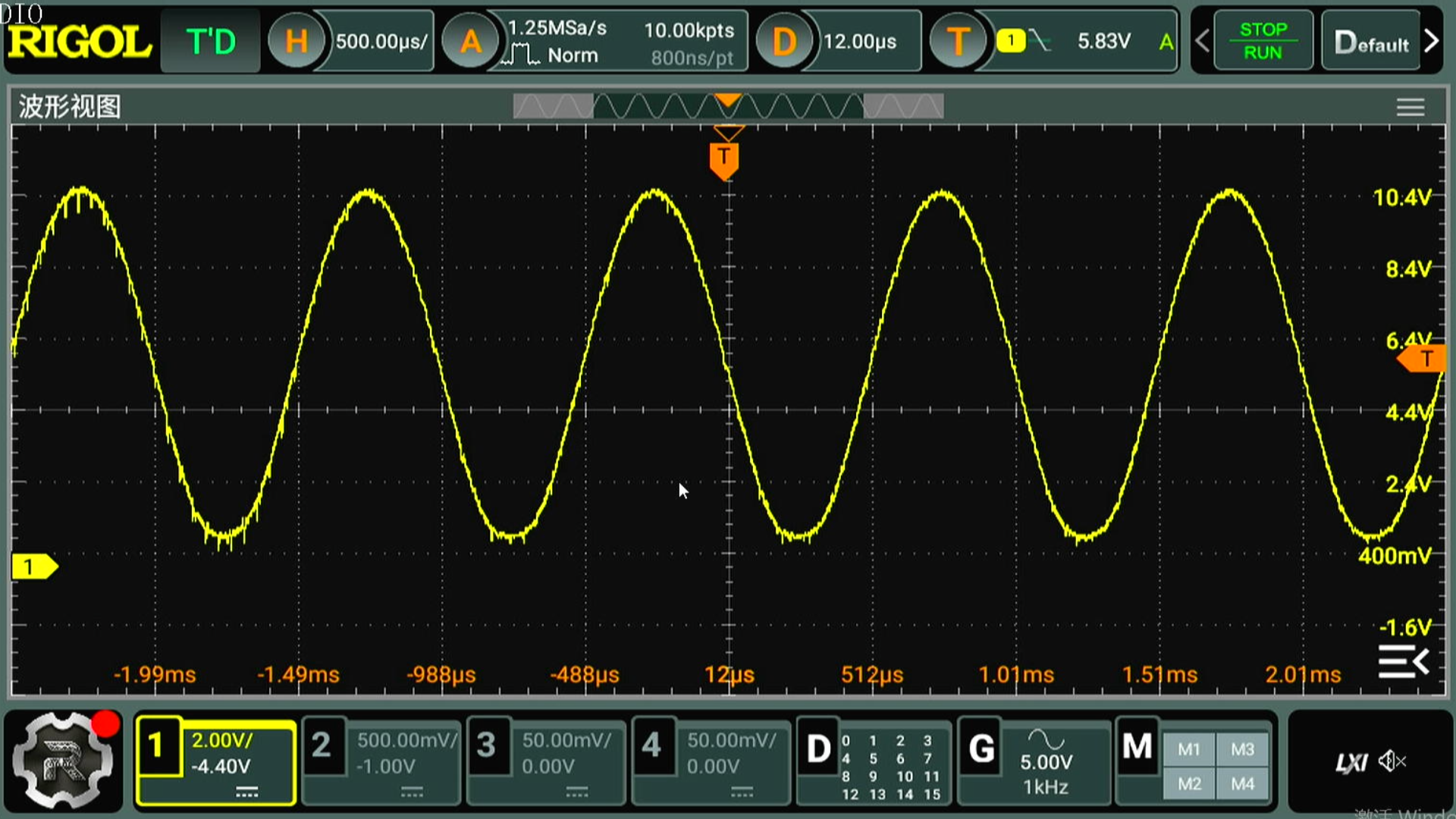

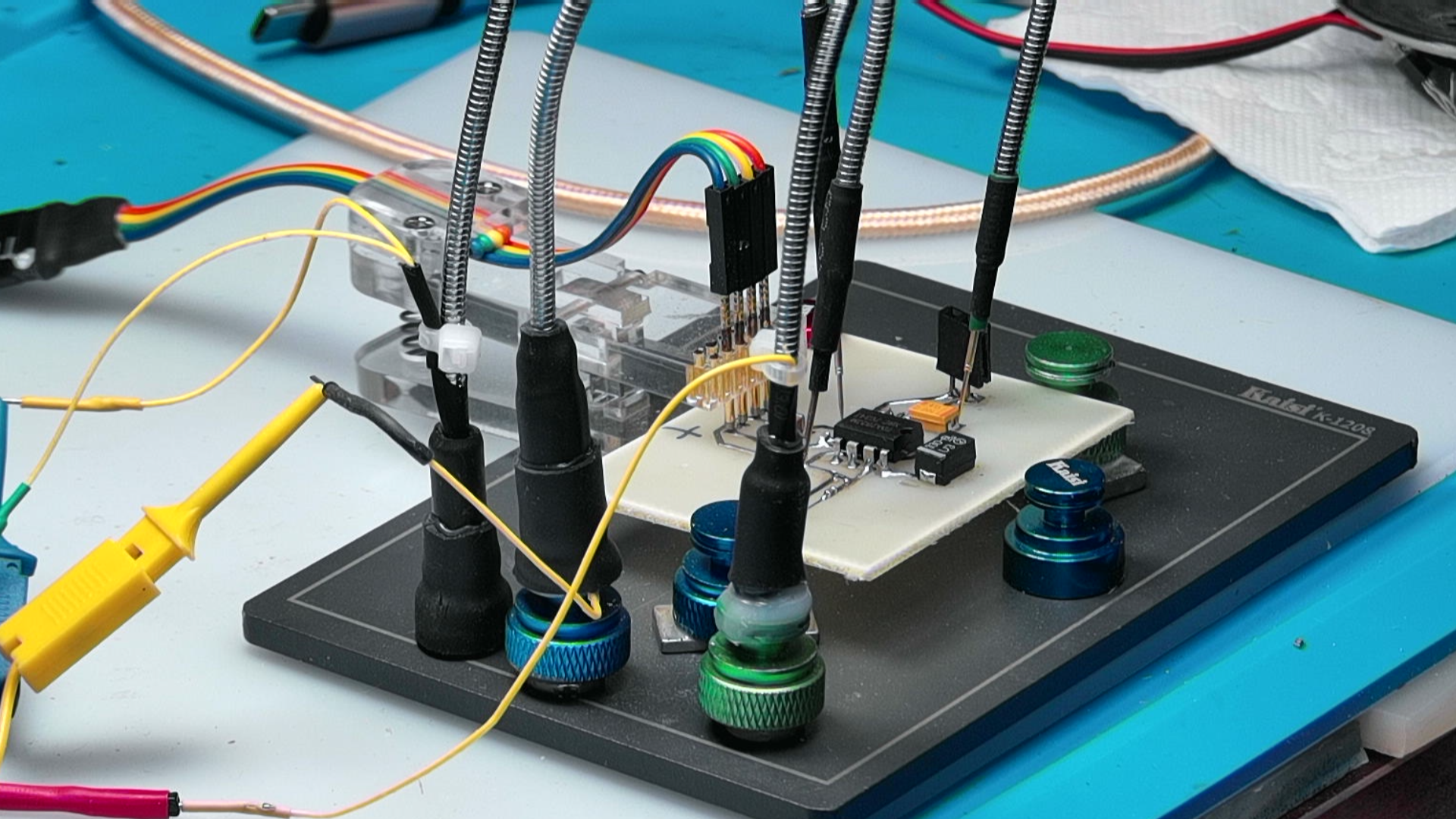

给TDA2822增加一个 8欧姆的小型扬声器。此时输出电压波形有所降低。现在是输入信号为 0.2V，情况，将输入信号降低到0.1V，在没有增加扬声器的时候，输出峰峰值为 10V的正弦波。在施加扬声器之后，出现了两个变化，一个是信号的幅度降低了大约 20%。另一方面，是波形有些失真。出现了一定的谐波。

G4M1730705300_1920_1080.MP4|_-4

三、桥电路

根据 TDA2822的数据手册，设计BTL电路。说实在的，开始看到从一个运放的负输出端连接到第二个运放的负输入端，将正输入端直接连接到地线，这对是用惯了运放的我，感到这种电路原理有点奇怪。这不由得使我对它的内部电路需要考察一下。设计单面PCB，利用一分钟制板得到测试电路。

G3M1730706895_1920_1080.MP4|_-3

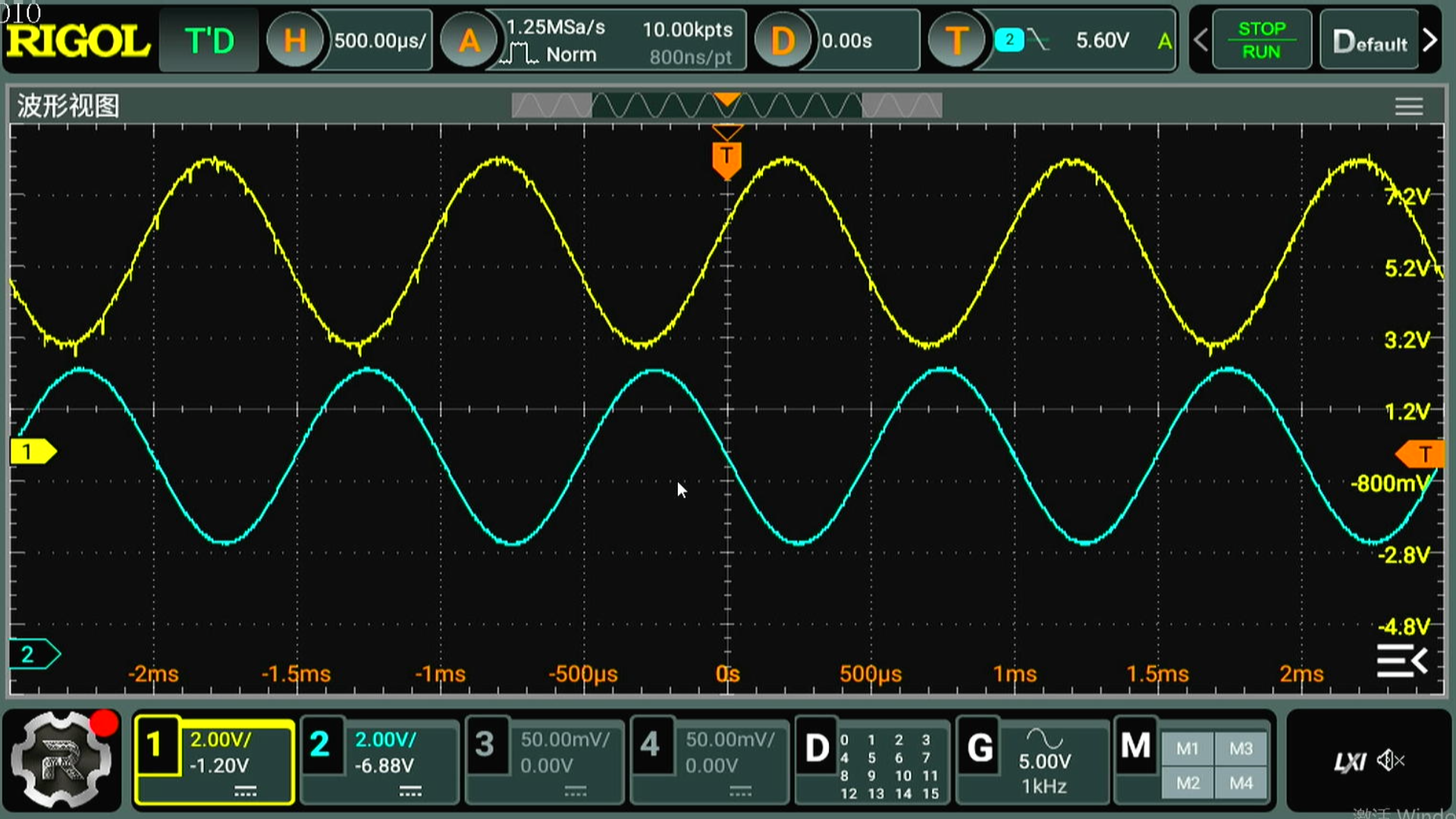

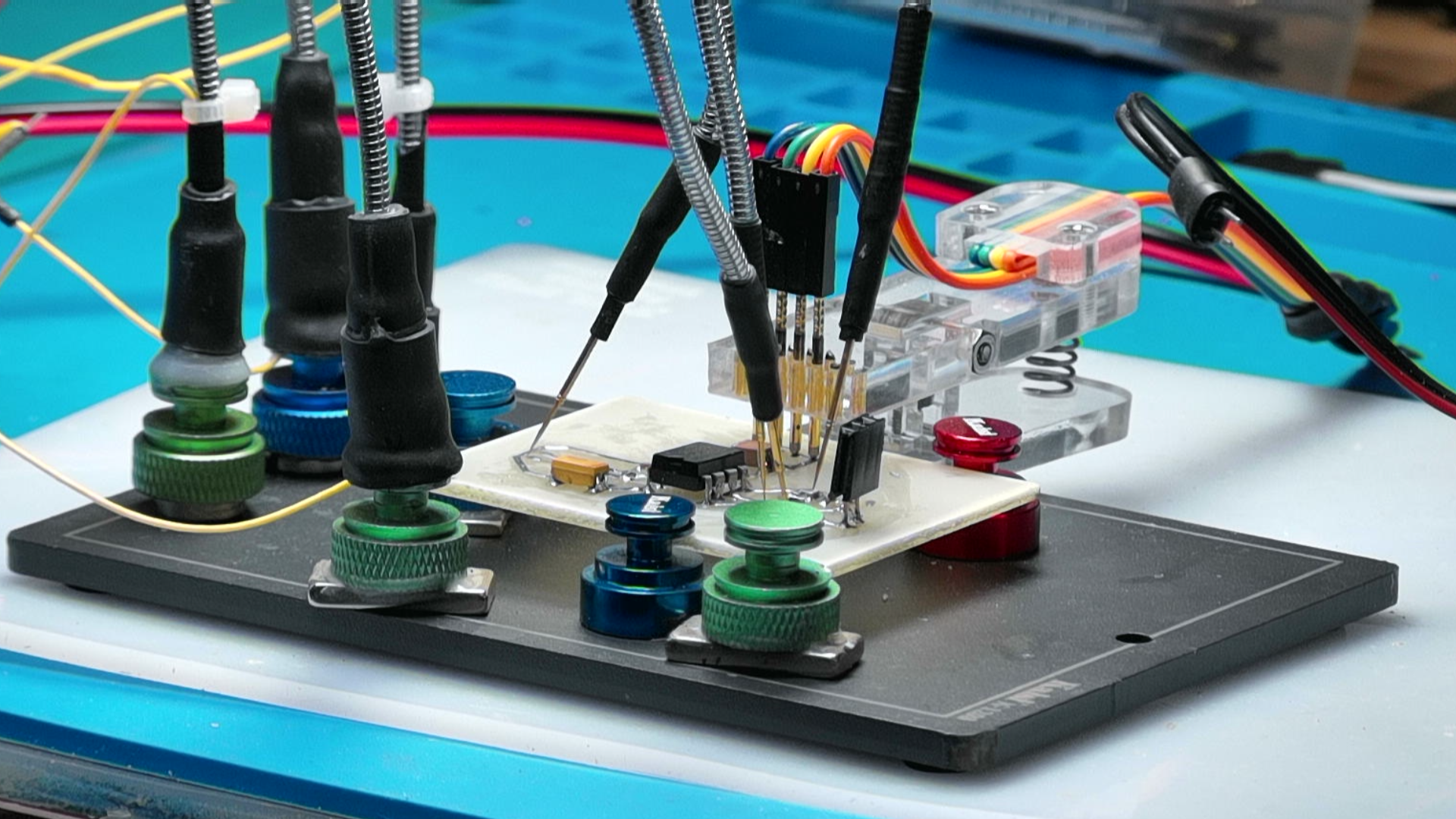

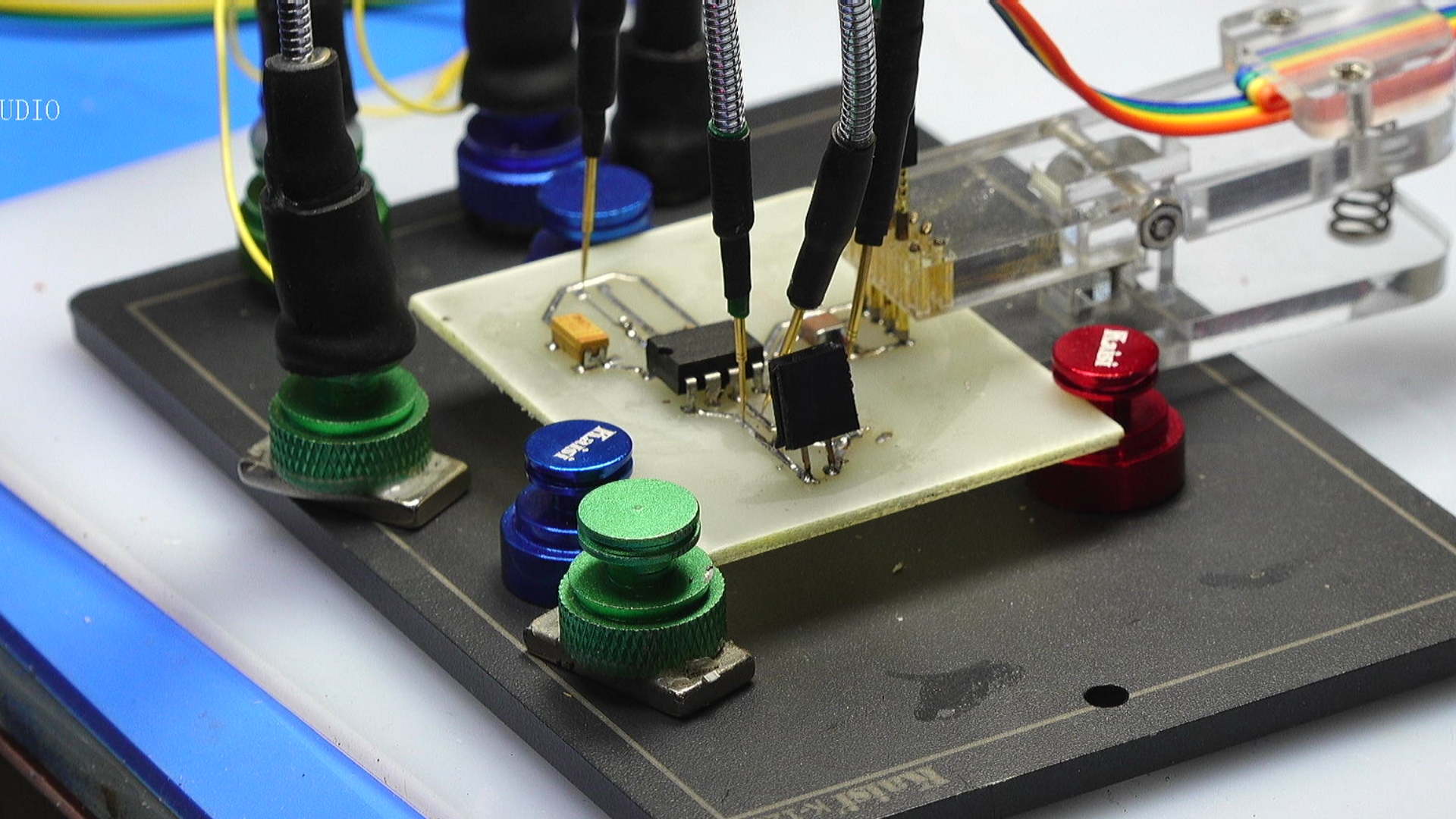

在测试电路板上焊接电路，同样使用 12V的工作电压。使用示波器观察两个通道的输出信号波形。输入信号的幅度为 0.1V， 1kHz 的正弦波。可以看到两个通道输出反相的正弦波。如果仔细观察，可以看到两者之间似乎并不是严格的反相关系。将输入信号关闭，测量两个通道输出直流电压，都在 5.55V左右。

G6M1730707111_1920_1080.MP4|_-6

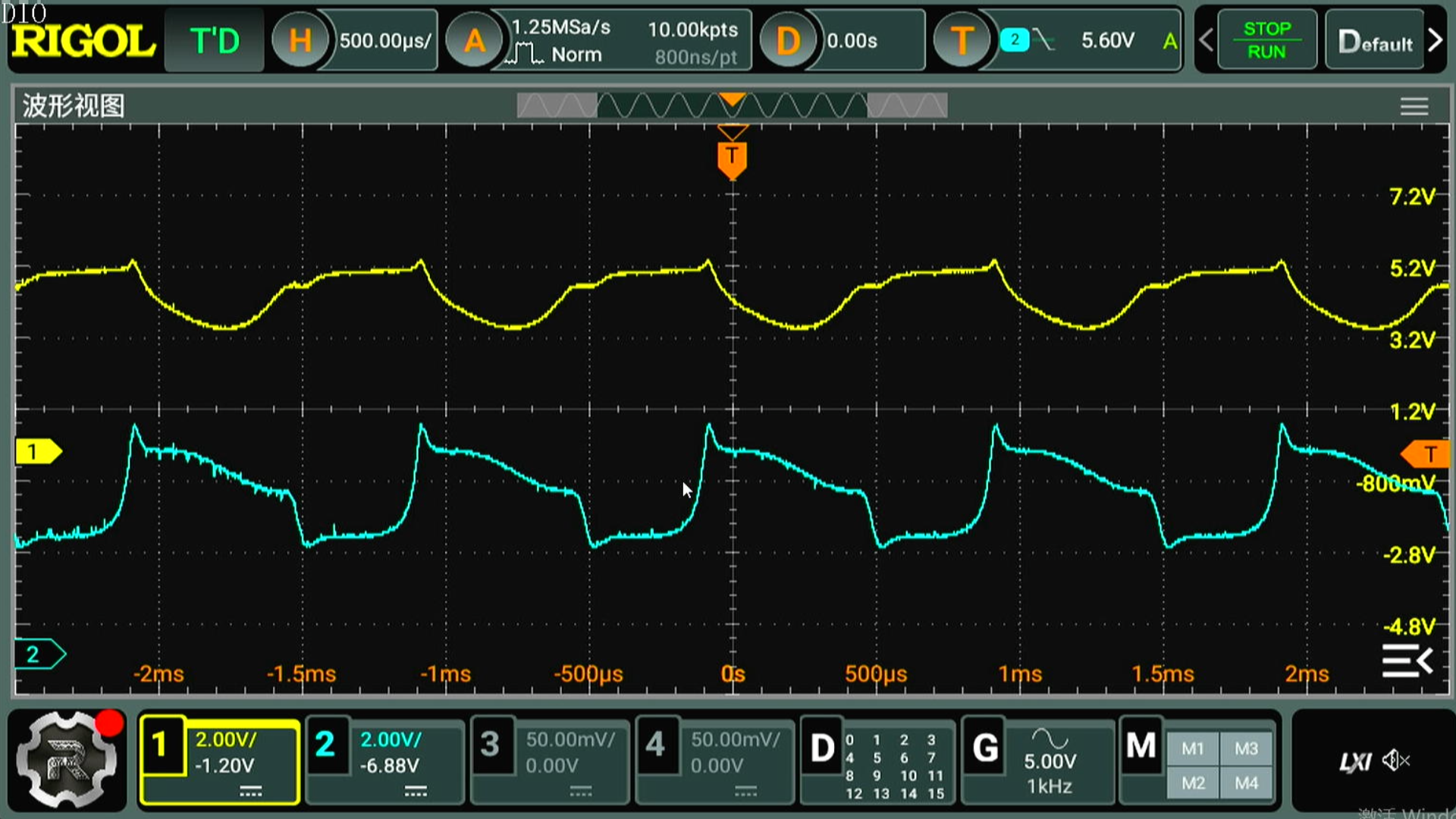

给TDA2822的输出增加一个8欧姆的扬声器负载，可以看到，此时输出信号失真的比较严重。至于为什么会是这样，原因不详。可以对比，将扬声器接入以及断开，输出信号波形失真的情况。这个实验不得不让我们会议 TDA2822输出带负载的能力了。特别是它的 BTL方式下，失真明显增加了。
