手持测温枪内部的结构

B站相关视频

• TS418-1N426 THERMOPILE SENSOR



01 测温枪

---

一、前言

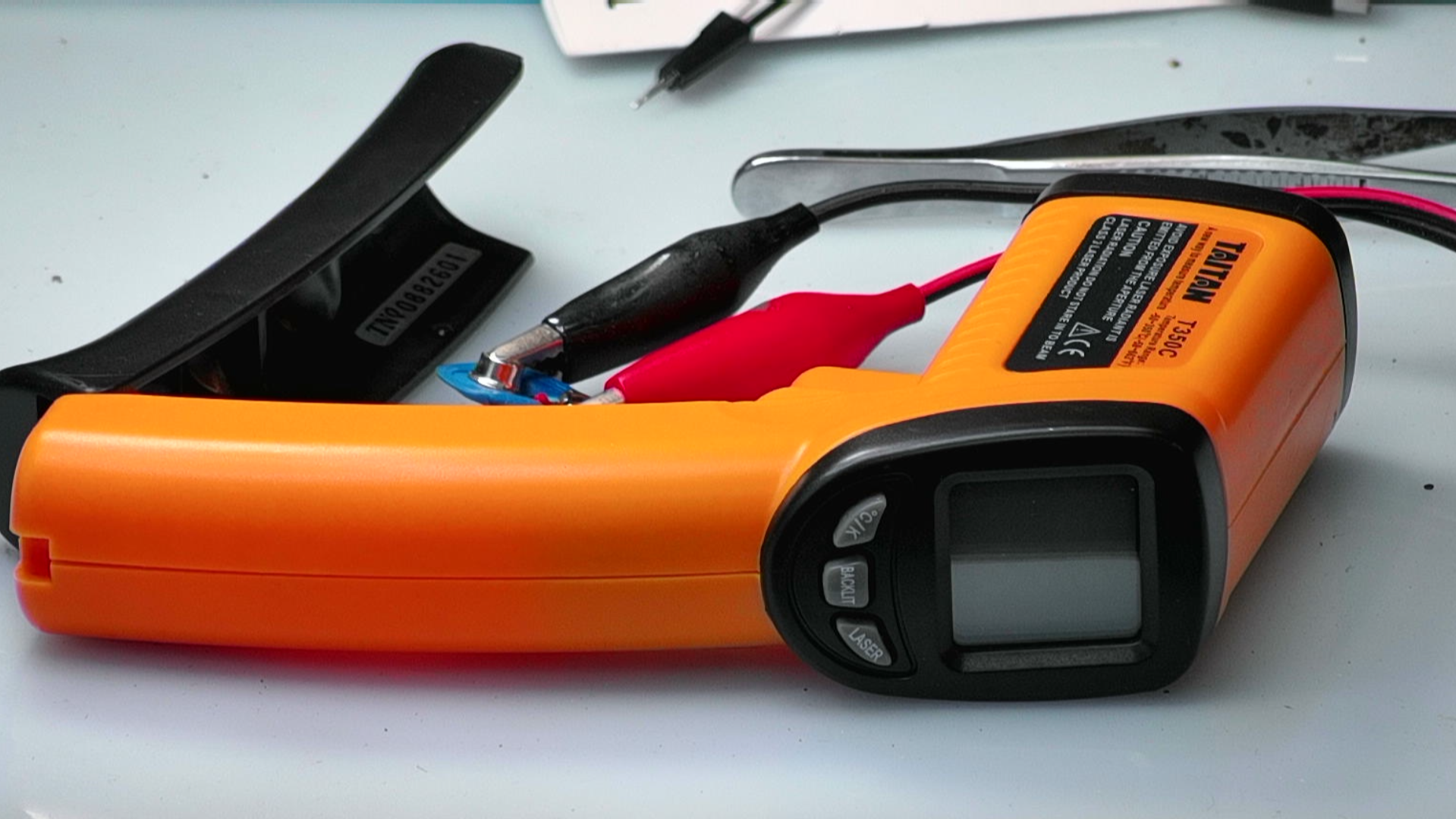

  这是一个手边好久不用的测温枪，  为了将他改造为自动测量传感器。  下面将它拆卸， 查看一下它的内部结构， 看是否可以引出测量温度信号。

二、基本功耗

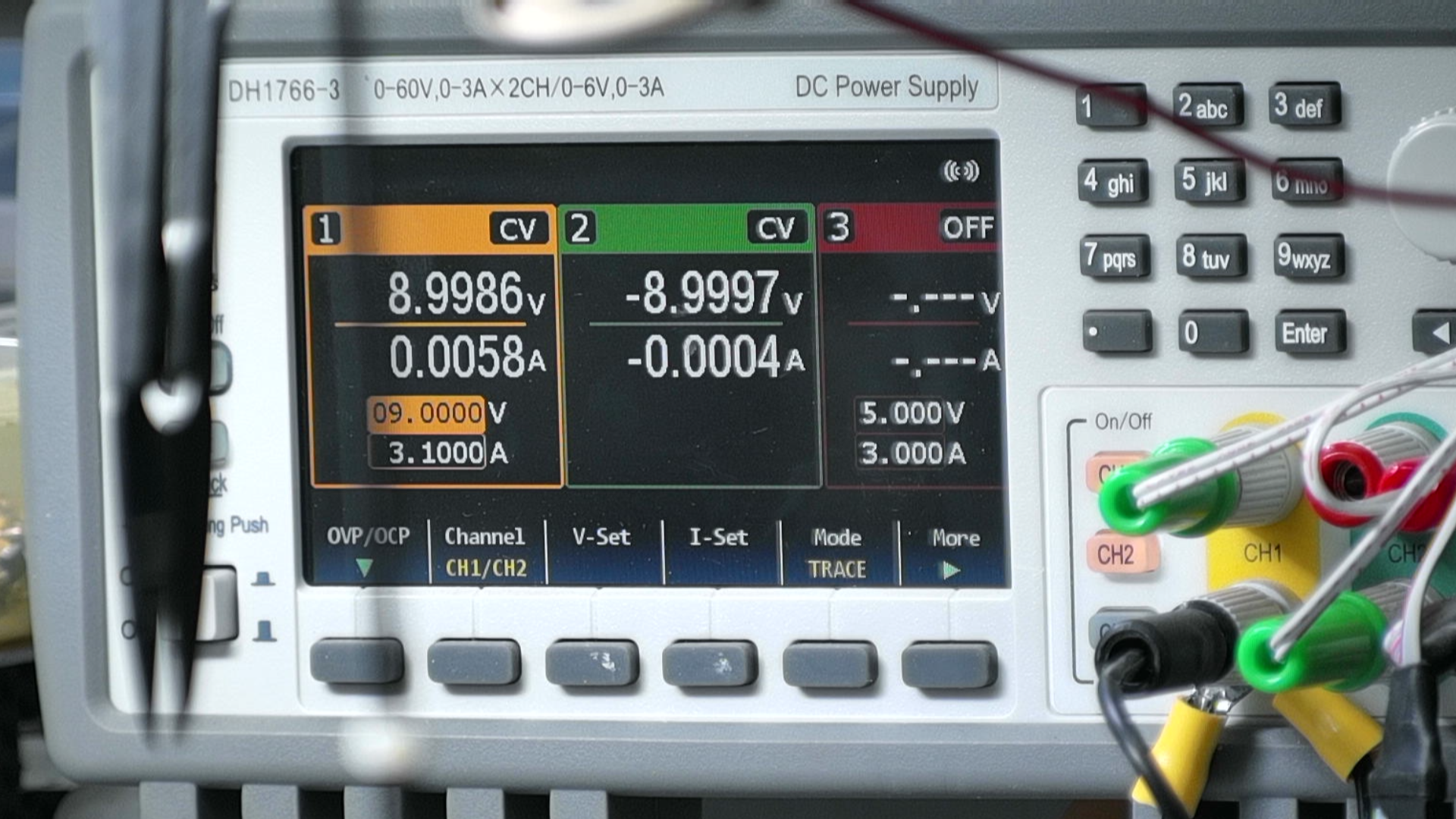

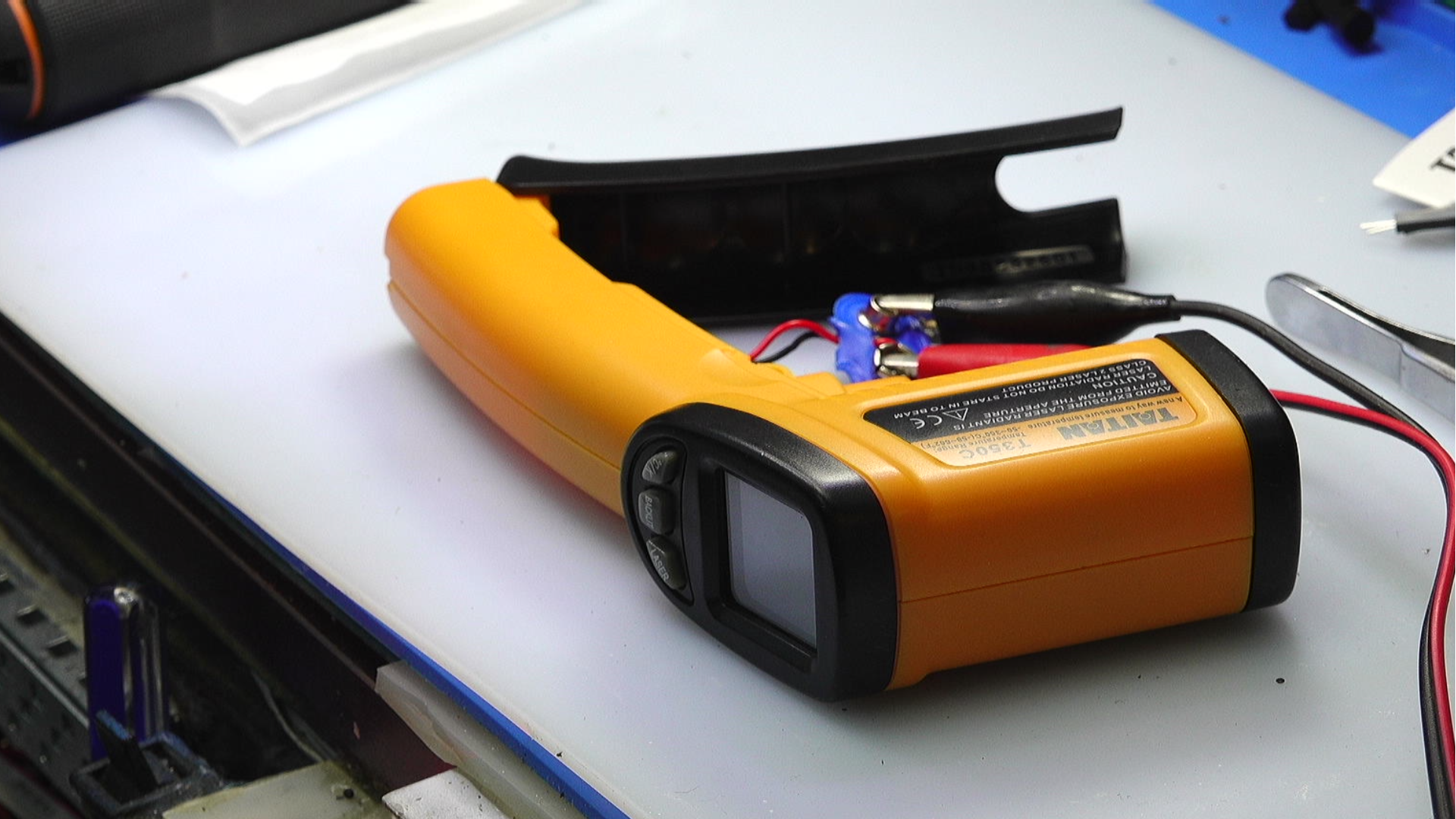

  下面测量一下它的基本功耗。  使用直流电源给它提供 9V 工作电压。 测量室工作电流为 22mA左右， 测量冻结显示的时候， 工作电流在5mA左右。   它在不操作的时候， 显示关闭， 静态时的工作电流为 1.4mA。 这就有问题了。 这个持续耗电会将9V工作电池的电逐渐耗干的。

三、测温枪内部

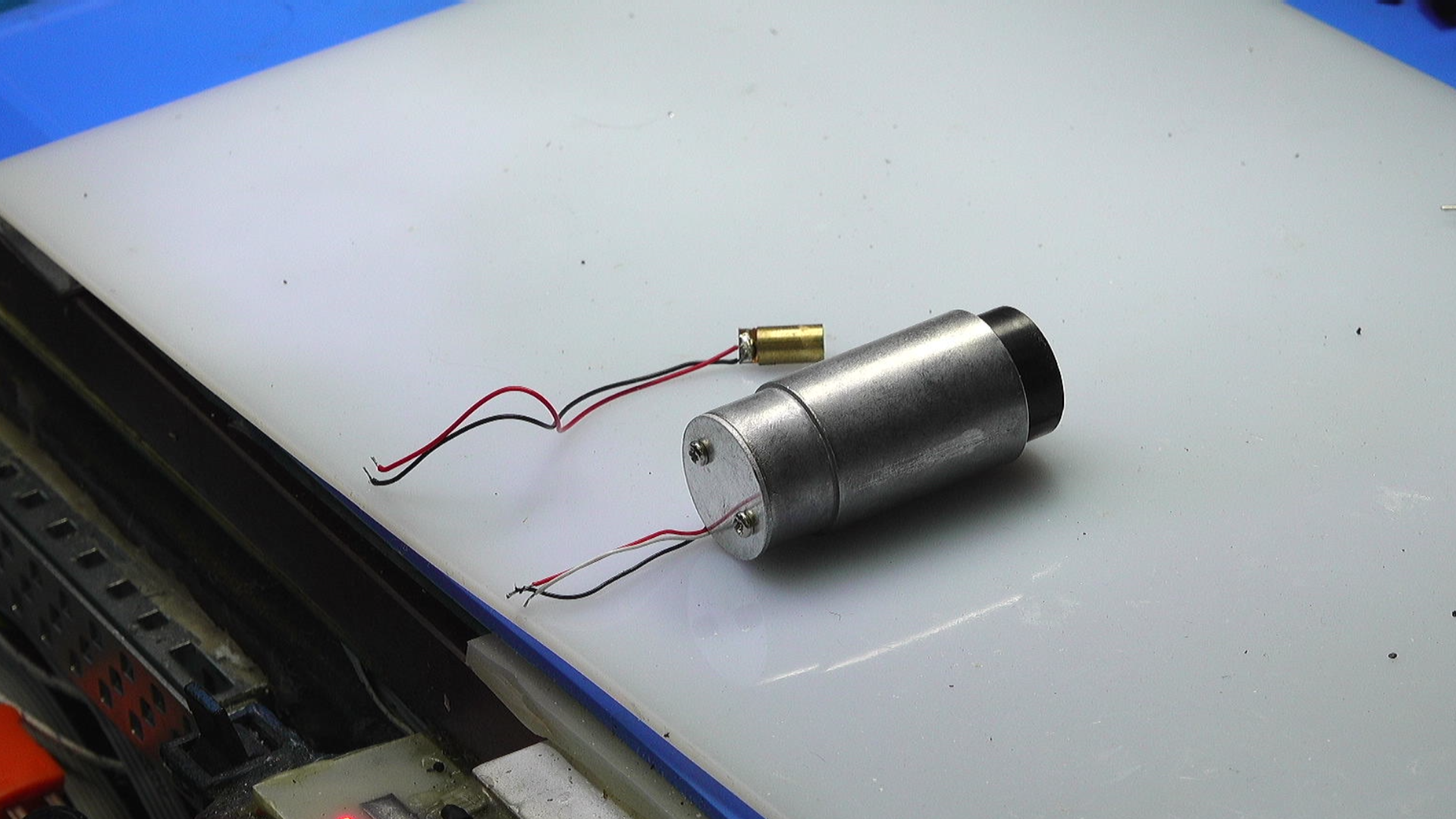

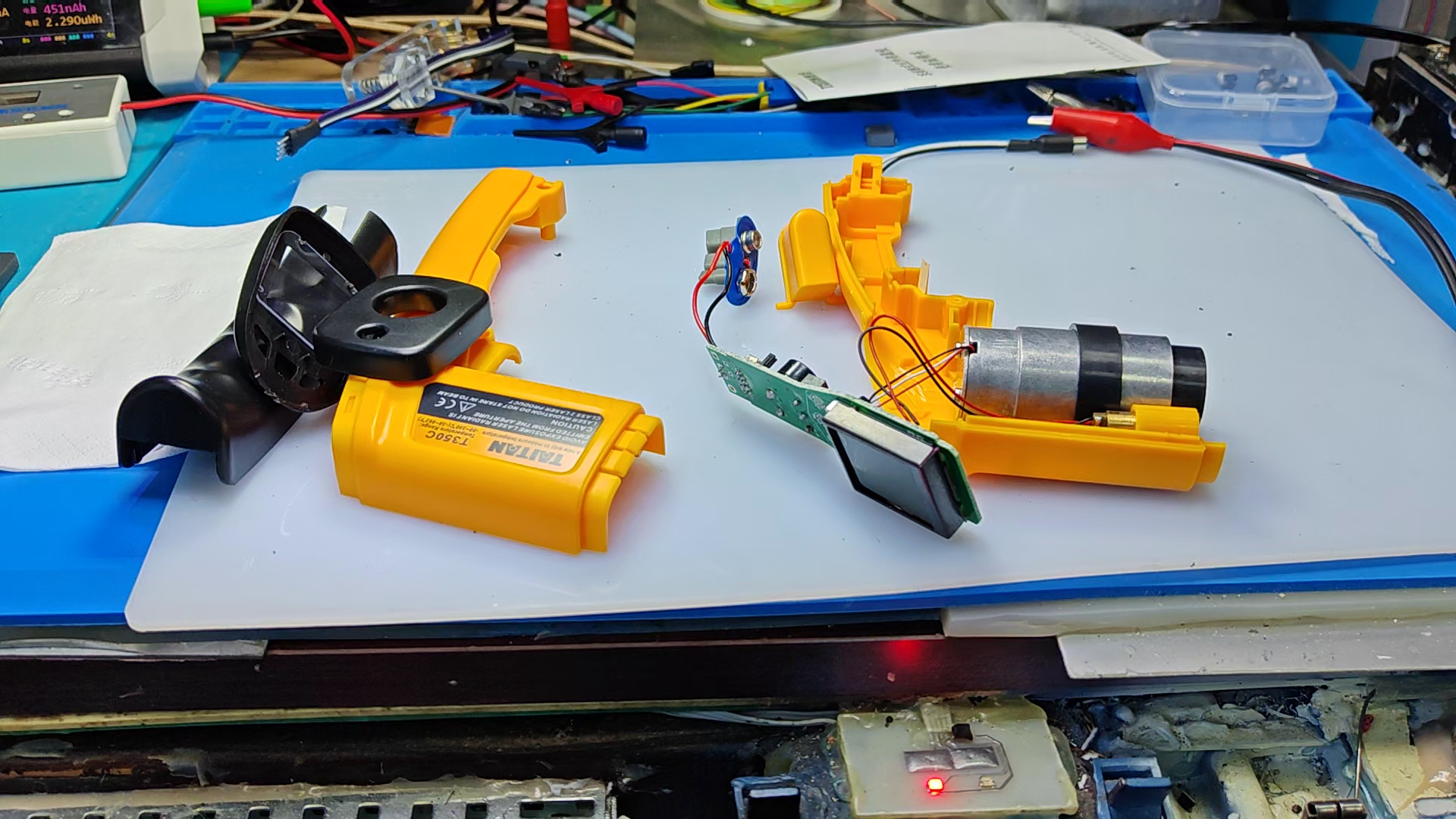

  现在将测温枪的外壳打开了。  其中的电路板非常简洁。  主要的外部配件有一个测温传感器以及定向激光管。  温度传感器只有三个引线， 现在不知道它的输出是模拟电压信号还是数字信号。  下面对于测温传感器继续进行拆卸。  查看一下它的内部构造。

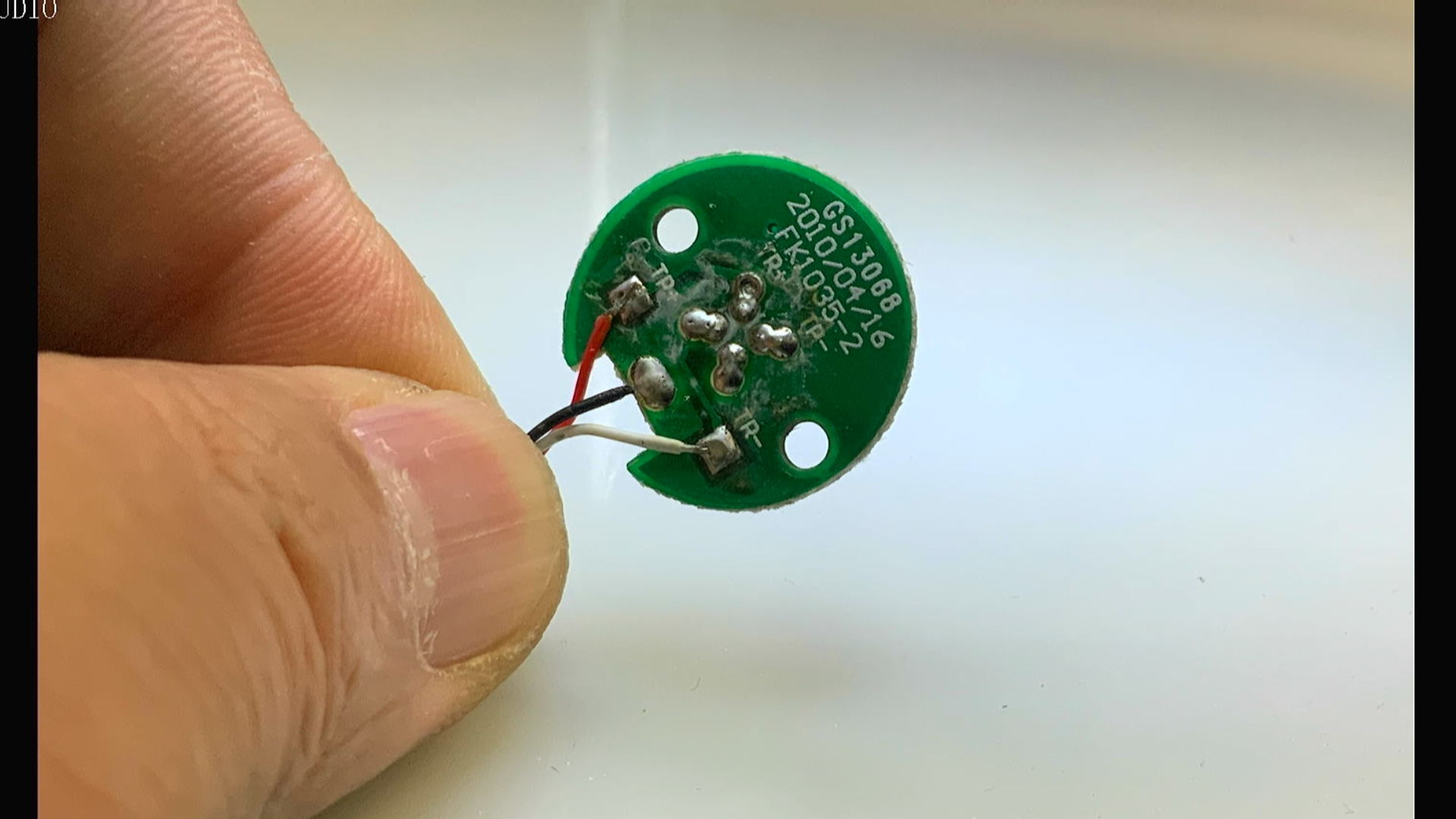

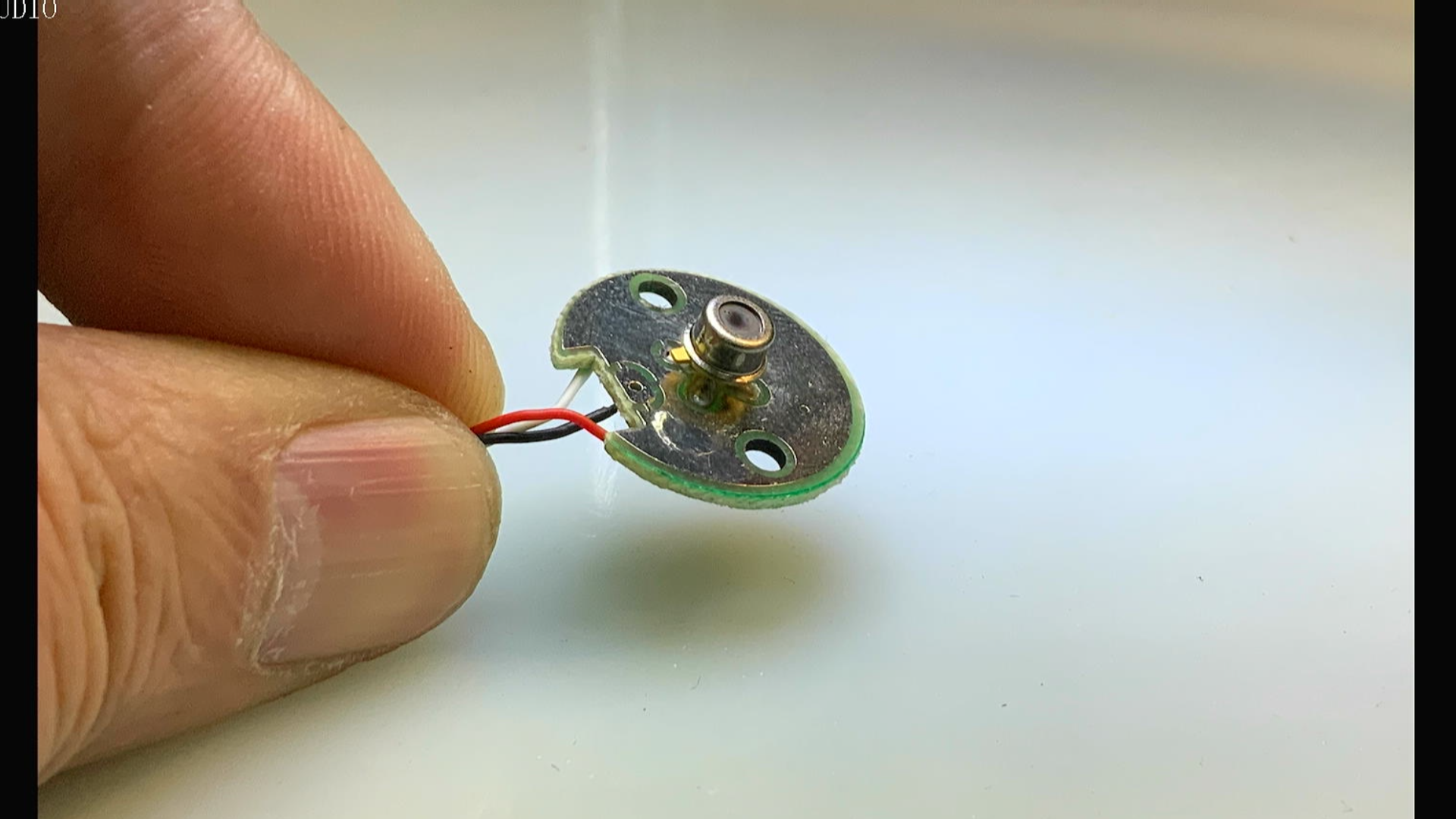

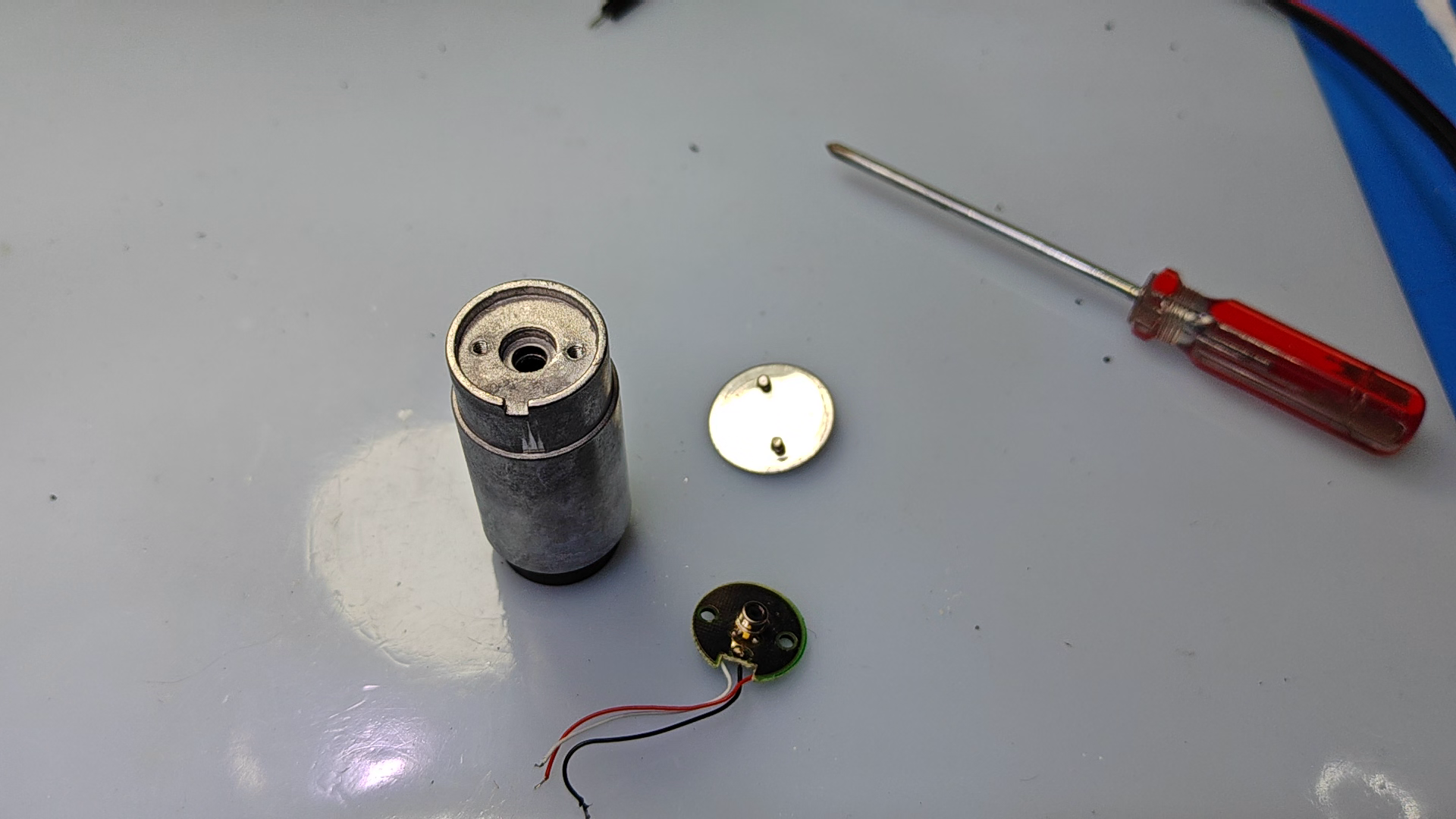

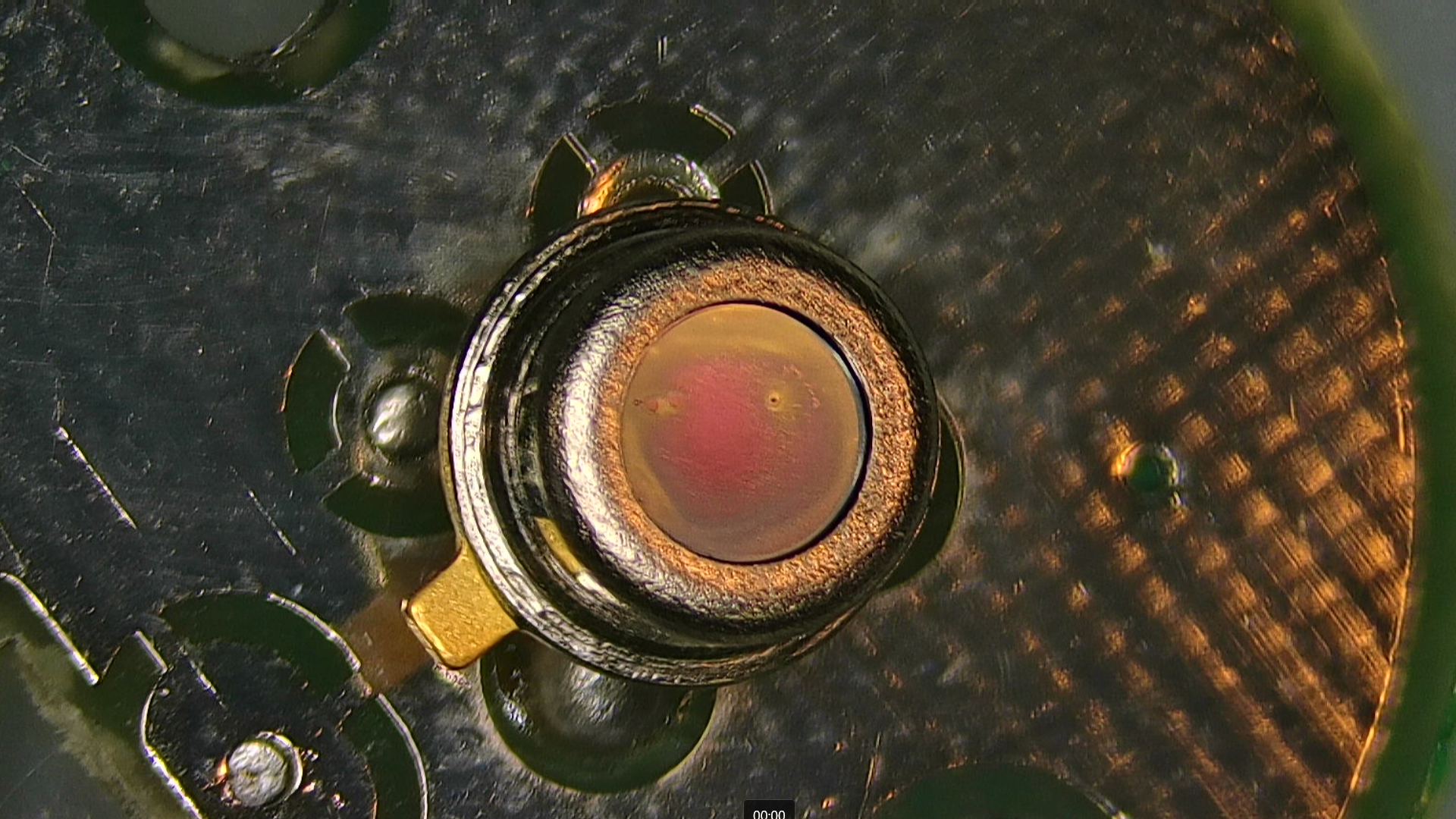

  打开温度传感器。 主要包括金属筒，电路板以及后盖。 在金属桶内有一颗塑料菲涅尔聚光镜。 电路板具有三个引线， 前面有一个四管脚传感器。  在传感器上没有任何文字信息。  现在无法得知传感器的型号。猜测这是一个热堆型的温度传感器。  在电路板后面， 有相应的文字。 现在不知道哪一个对应传感器的型号。  电路板另外一侧固定的传感器，  最前面有镀有金属膜的滤光片。

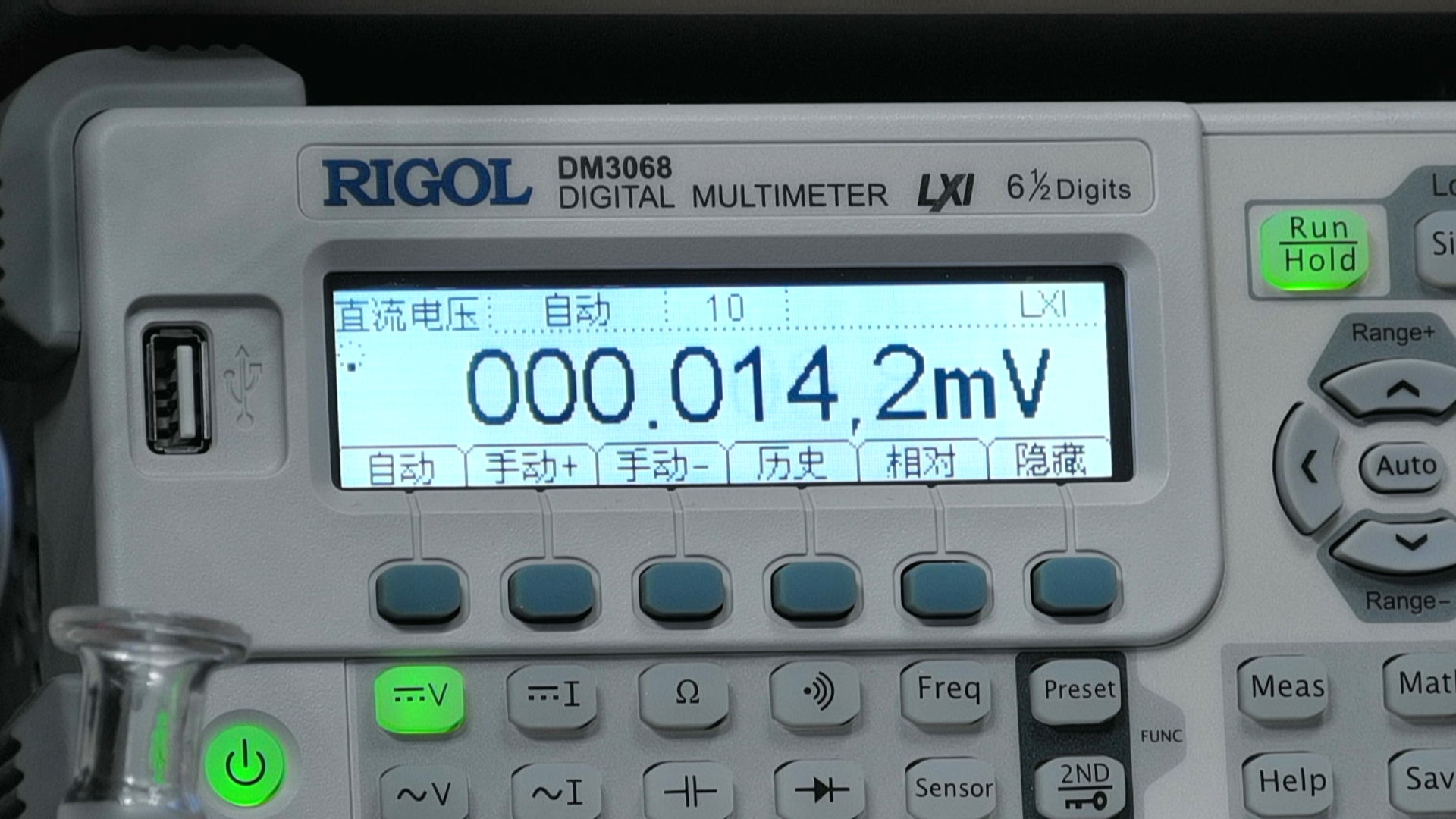

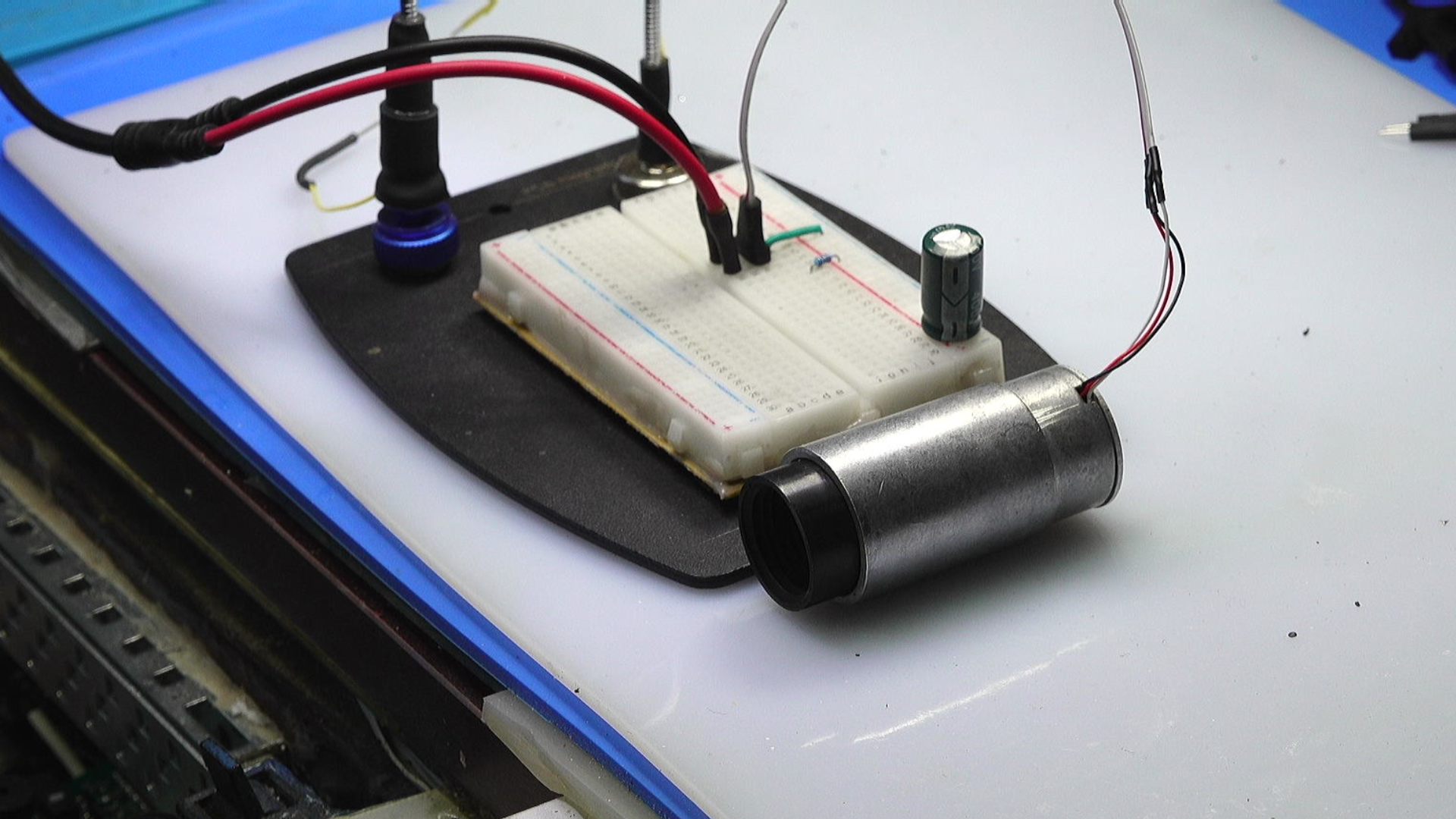

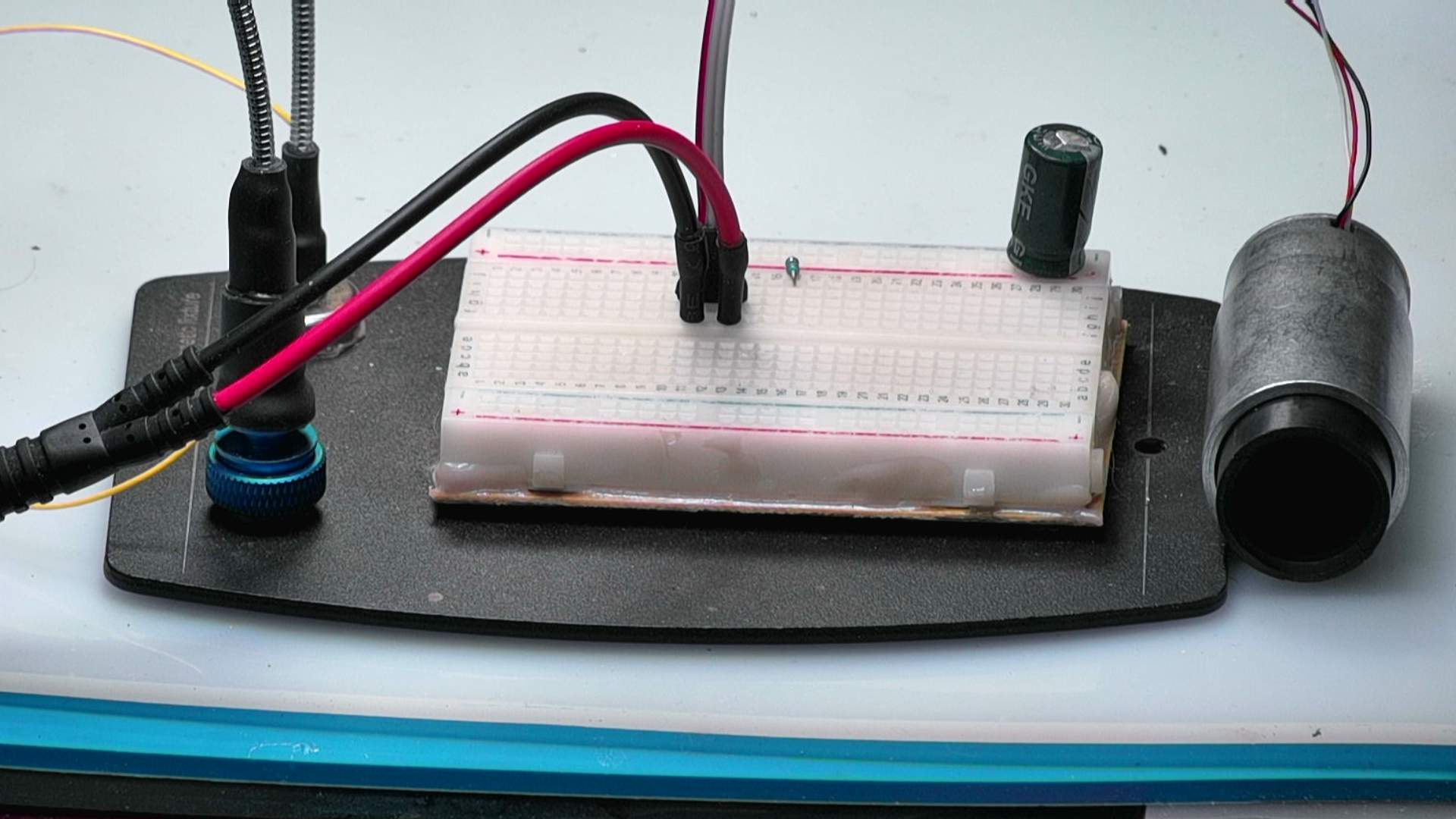

  将传感器输出的TP+， TP-两端 通过面包板与万用表相连。  可以看到它前面没有热源时， 输出电压只有几个微伏，  将一个热的烙铁放置在传感器前面。  输出的电压达到了400微伏左右。 由此显示了传感器本身的测温特性。



※ 总  结 ※

---

  本文拆了一个测温枪， 他的内部核心是一个封闭在金属桶内的热堆传感器。   当前面是环境温度时， 输出电压基本上为 0，  当前面有热源时，  输出一个与温度成正比的直流电压信号。

---
