01 高频电容耐压

---

一、前言

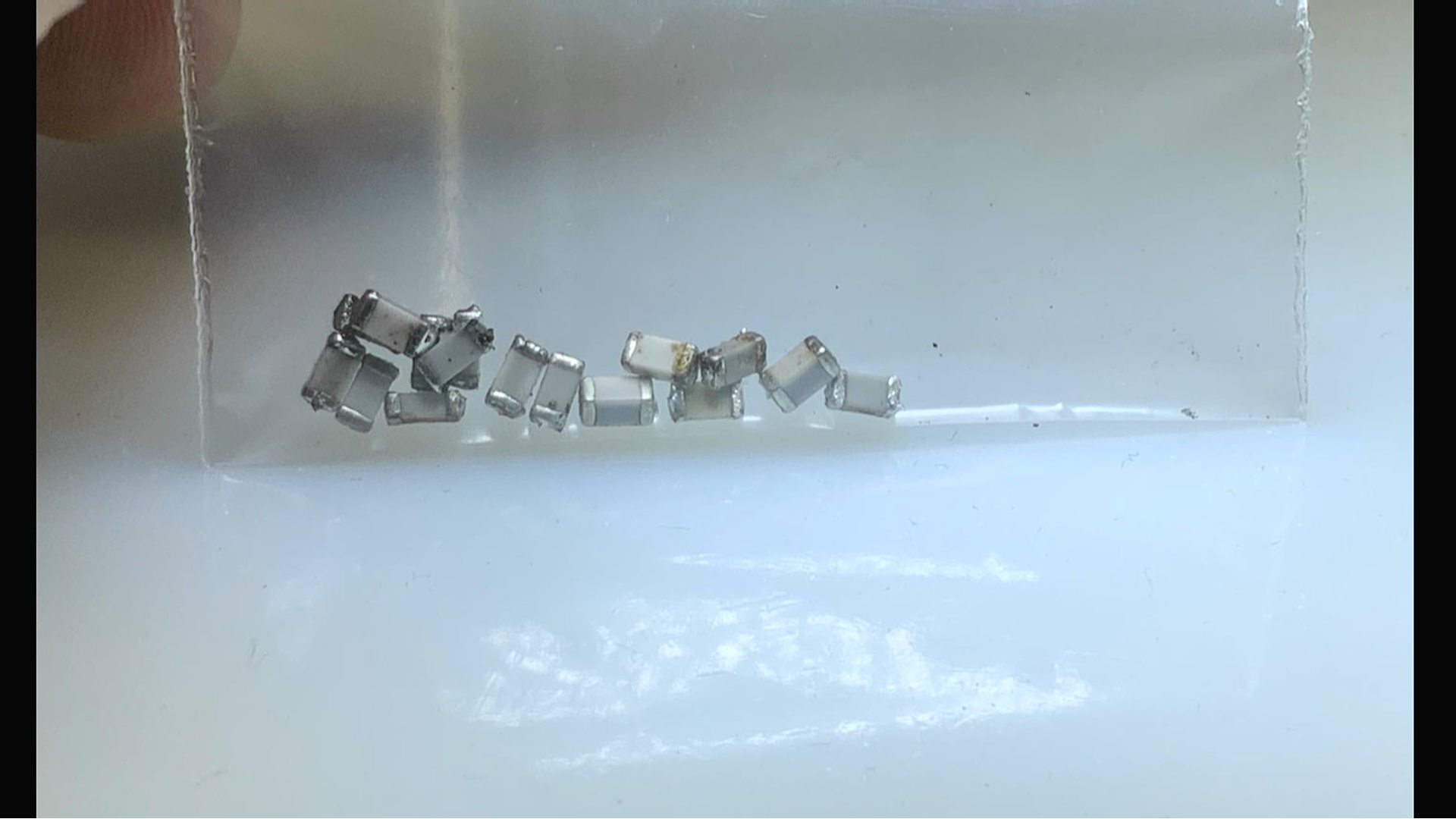

  手边有很多从之前无线充电器上拆卸下来的高频电容。  容量为 20nF。  下面使用器件耐压测试仪测试它的击穿电压。

二、测量结果

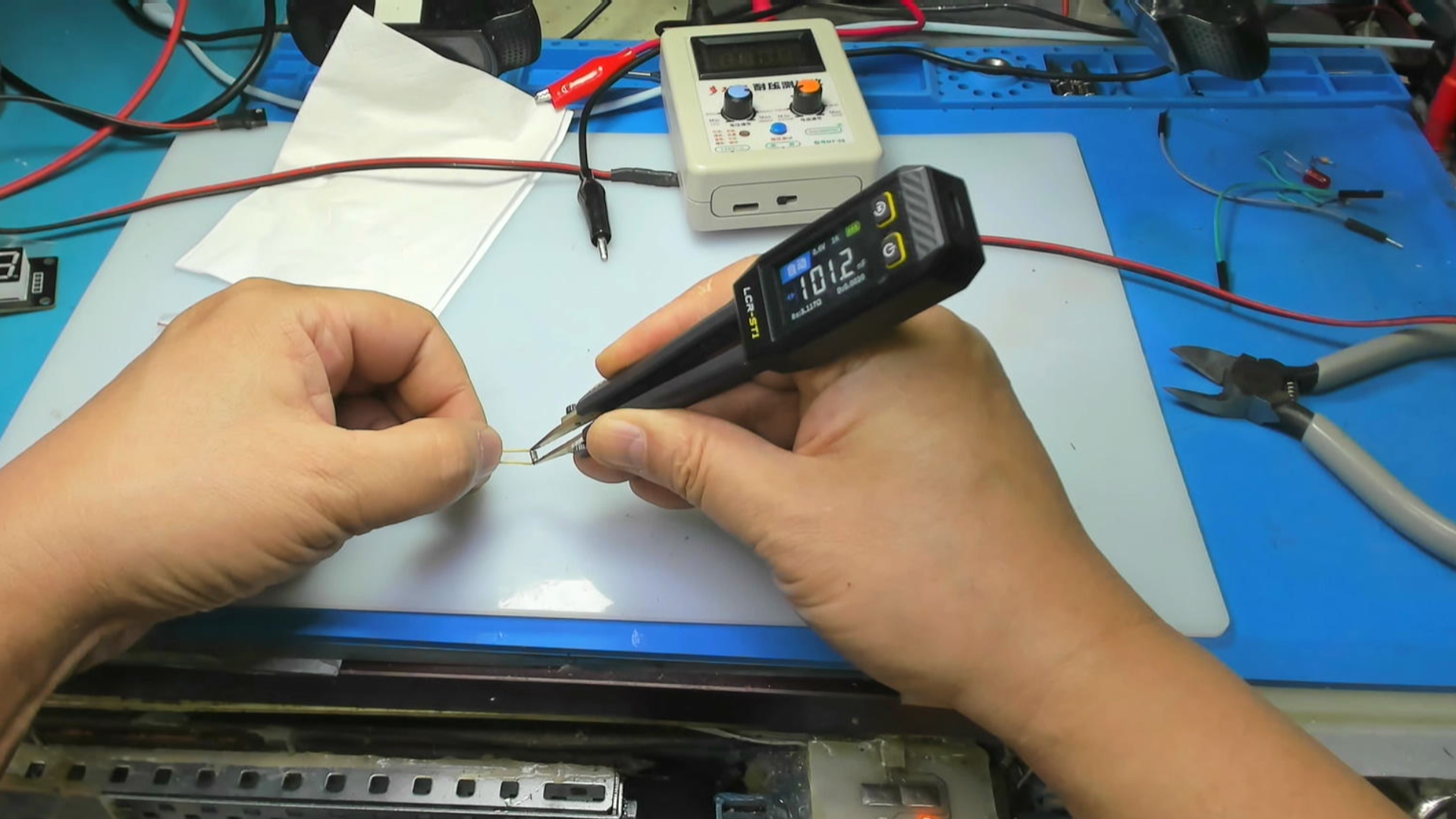

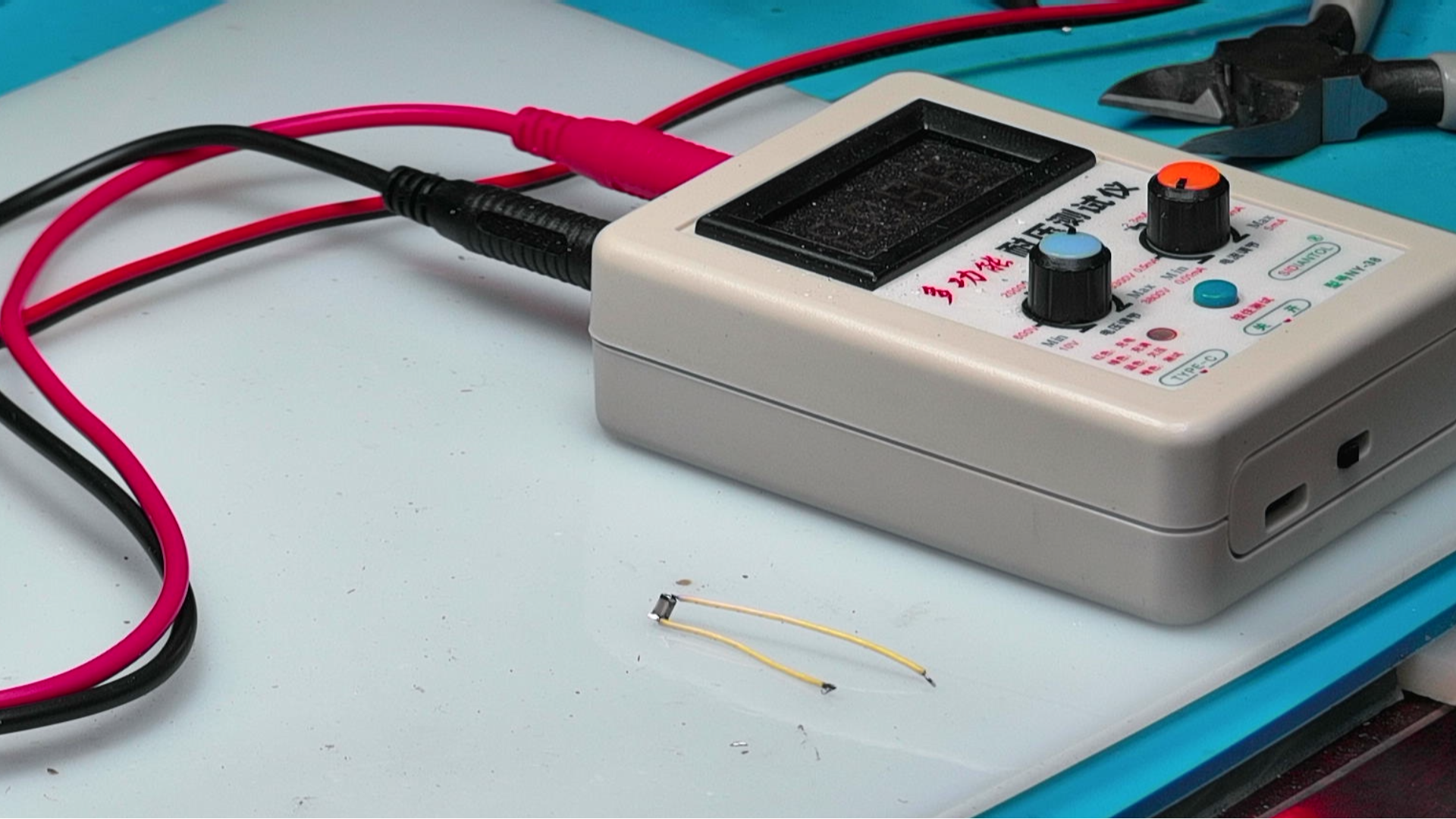

  LCR镊子测量电容容量为 20nF。 测试耐压，发现耐压值为0V。 重新测量，电容已经短路了。  看来这种电容一旦击穿都形成短路状态。

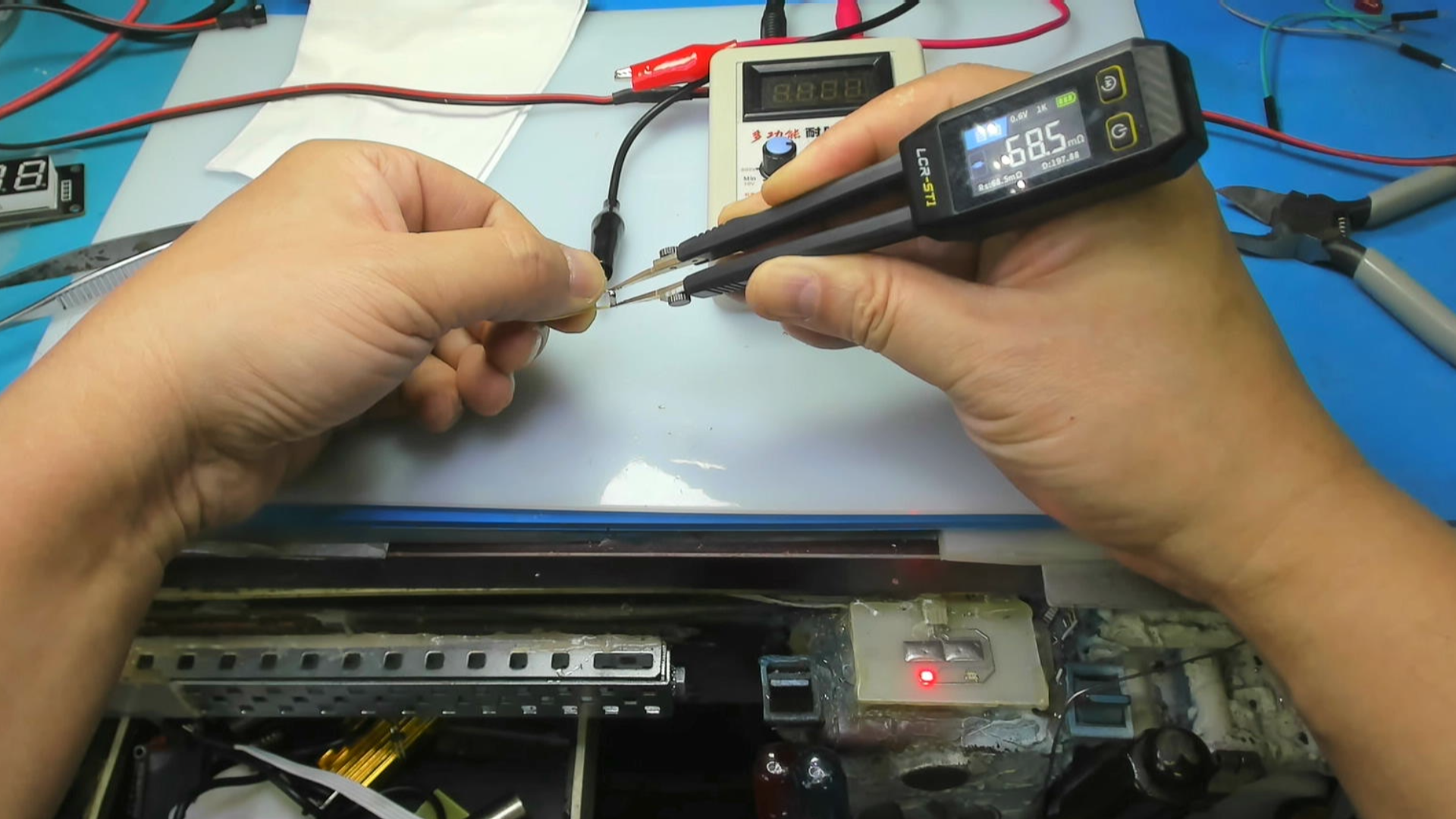

  重新测量一个100nF的电容。 可以看到它的击穿电压为 800V左右。 随着放电， 这个电压值波动比较大。  这次测量电容并没有发生击穿短路现象。



※ 总  结 ※

---

  本文测试了高频高压电容的击穿电压的情况。  在测量一个 20nF的电容的时候， 电容击穿之后便短路了。  测量一个100nF的电容的时候，  电容击穿之后并没有短路。 击穿电压大约为 800V左右。

---
