恒流源的内阻测量

恒流源内阻\\\\\\\\r\\\\\\\\n

AD\Test\2025\March\TestCCValue.PcbDoc



01 恒流内阻

---

一、前言

  之前电路中，采用了一款恒流源电路。  对于这款恒流源的内阻， 之前并没有自己测试。  下面对该恒流电路内阻特性进行测试。

二、设计电路

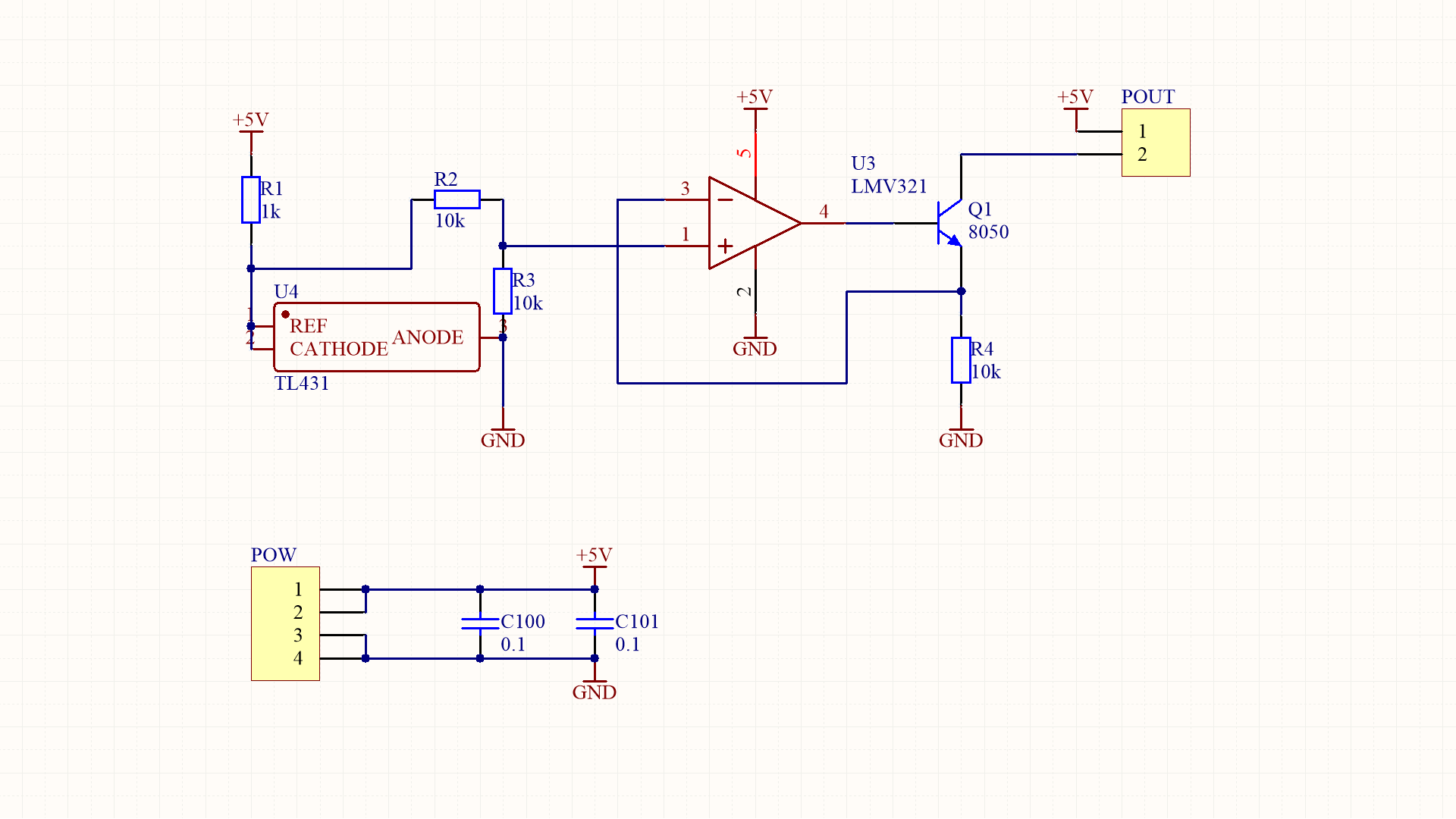

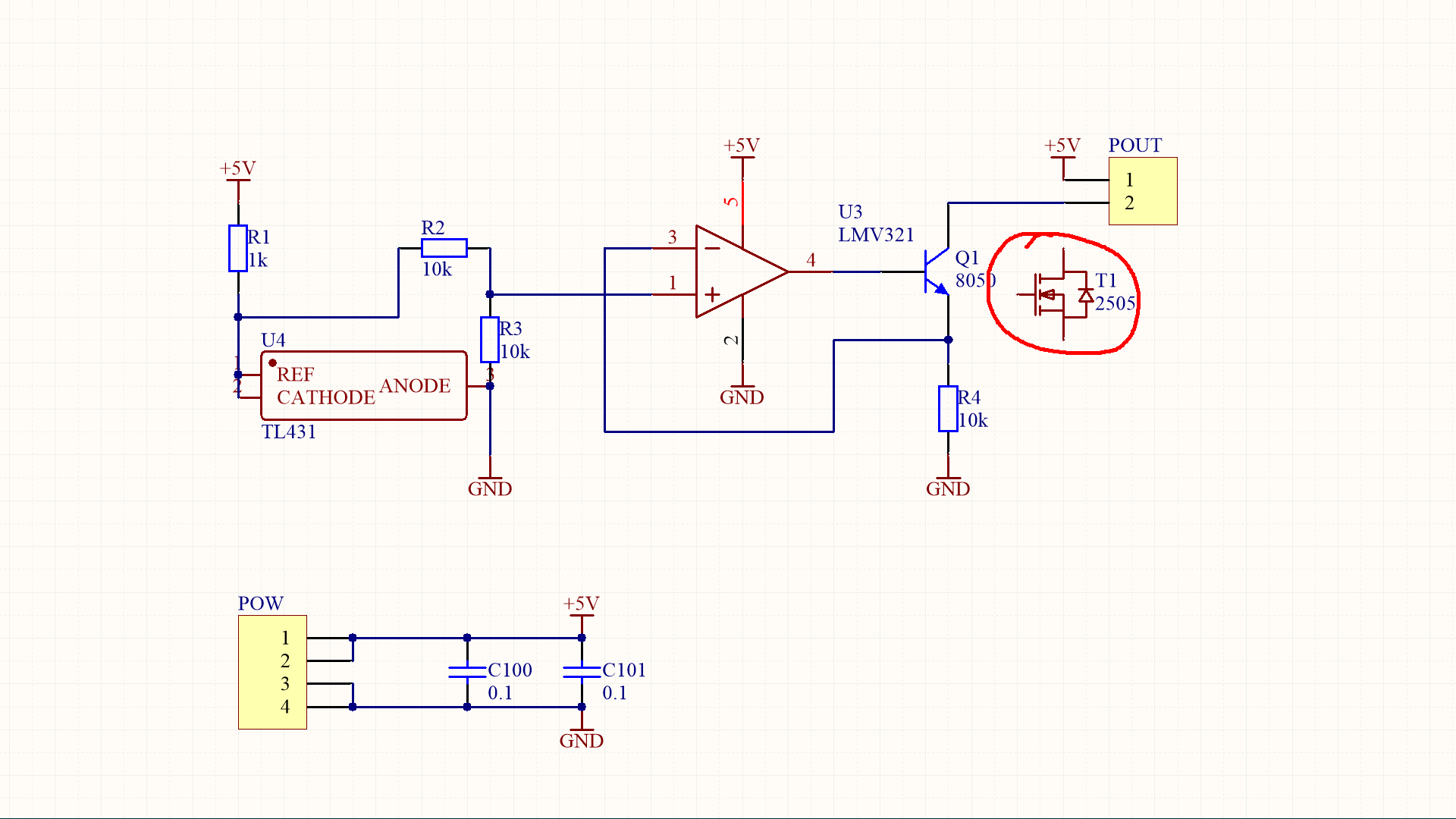

  设计测试电路。 NPN晶体管发射极下面的10k欧姆电阻是用于电流采样， 完成电流负反馈。 晶体管输出电流。  由于它存在基极电流， 所以输出恒定的电流与集电极输出电流之间是有差别的。  后面，对比一下使用普通的MOS管替换NPN三极管之后的效果。  铺设电路板， 适合单面一分钟实验电路板制作工艺。

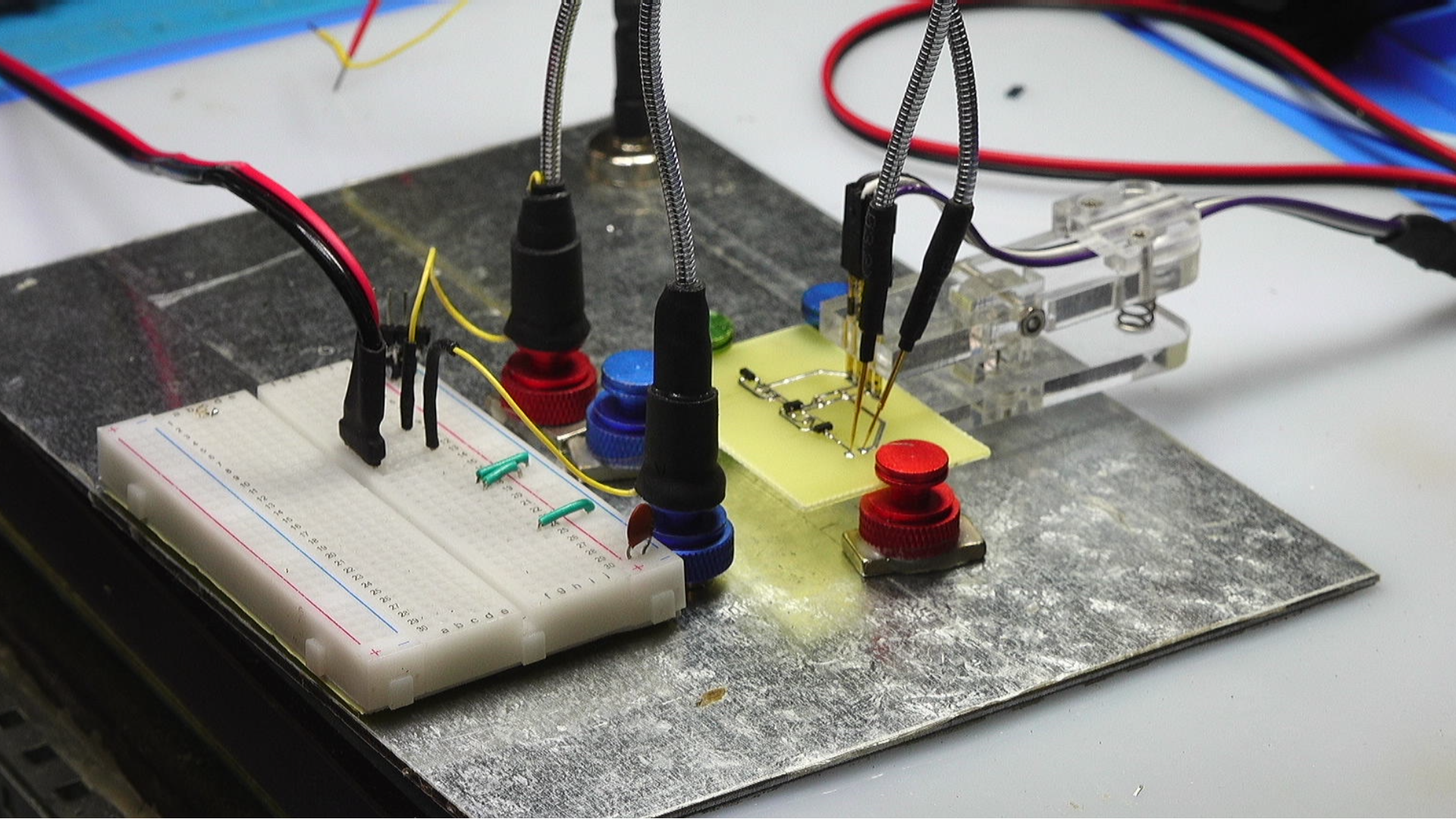

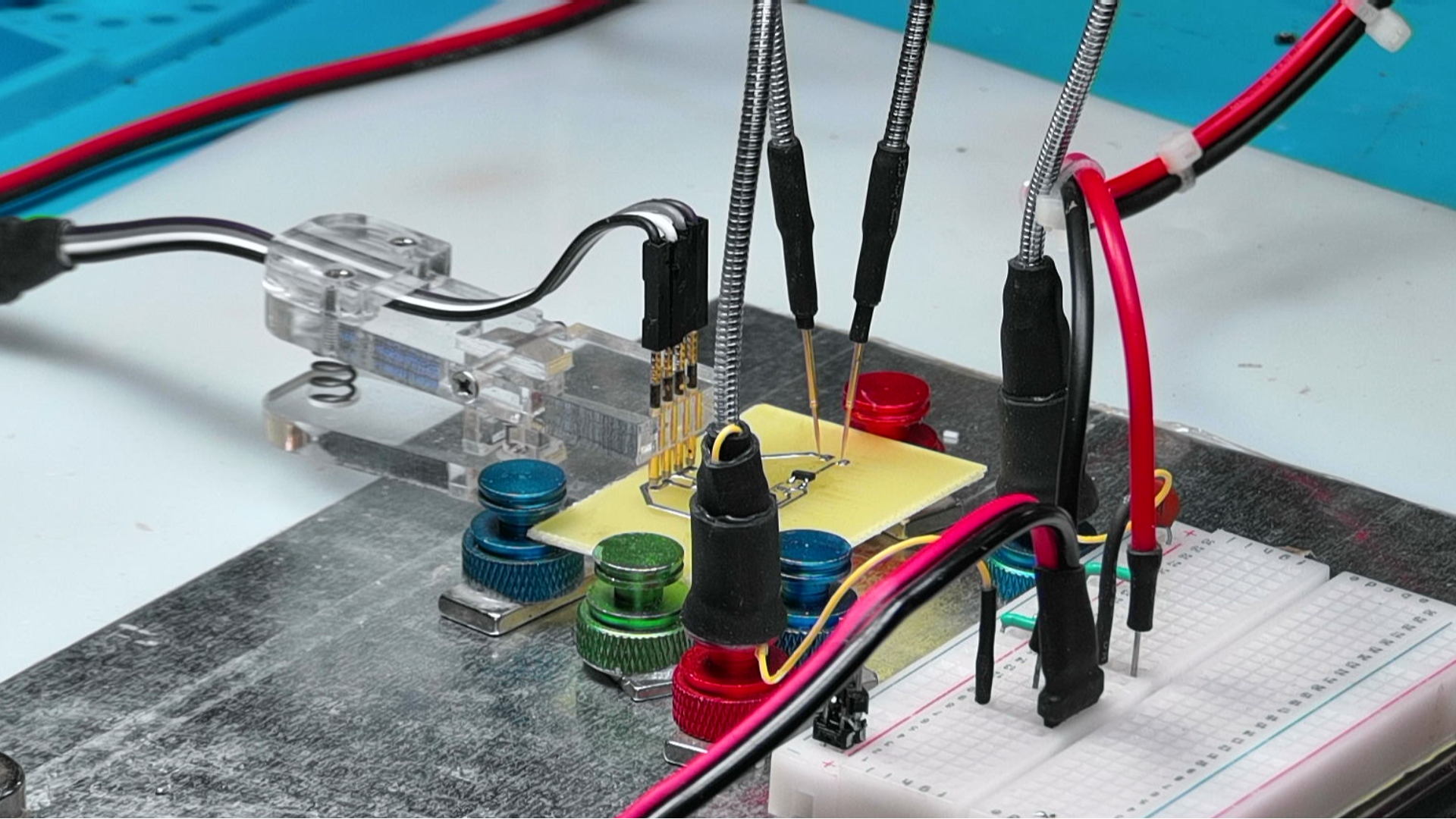

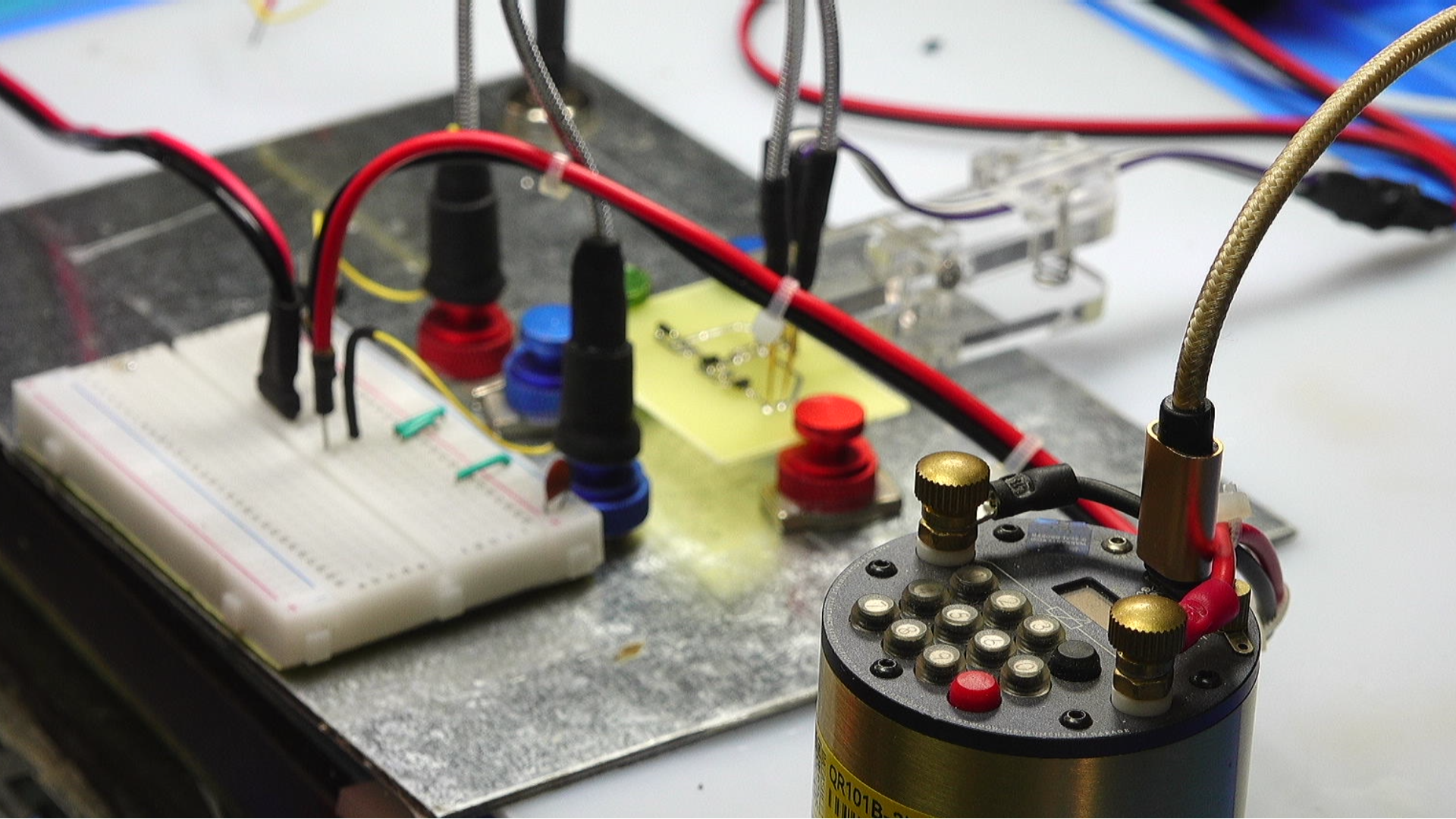

  一分钟之后得到测试电路。  焊接清洗之后进行测试。   通过面包板， 给电路板提供工作电源以及测量输出电阻。

三、测试结果

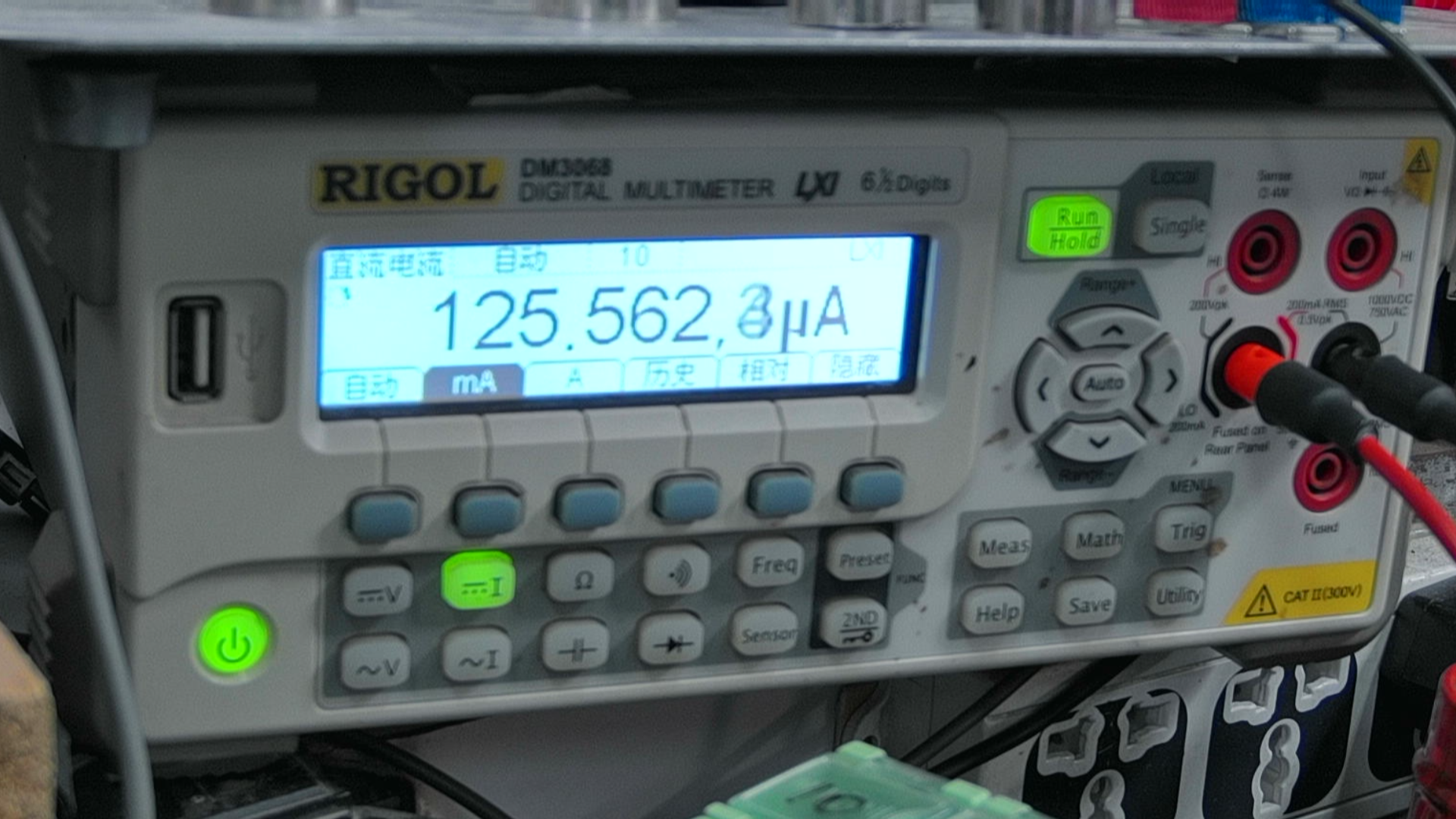

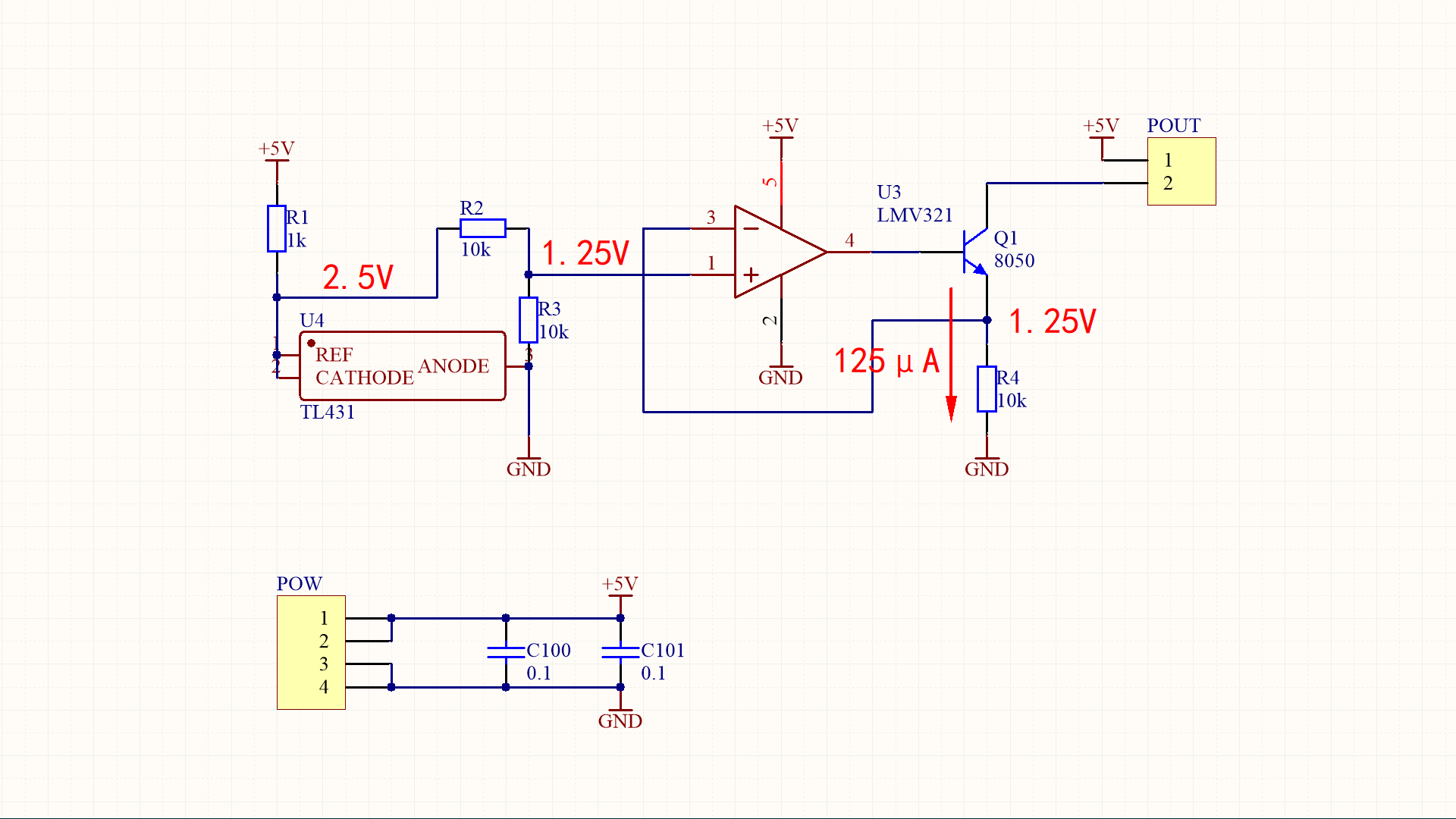

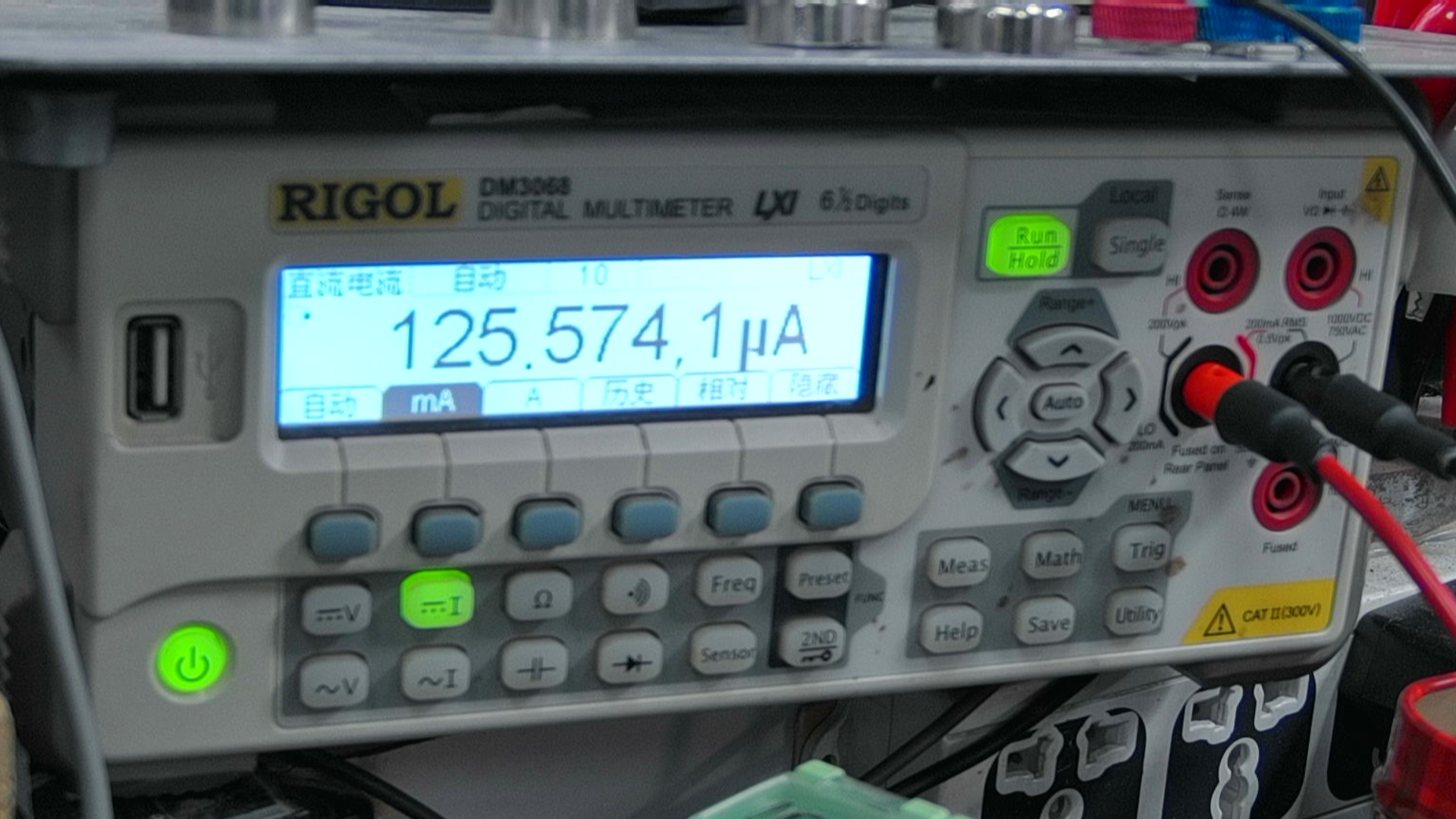

  根据电路设计，   设定恒流电压为 1.25V。  这样，  输出电流 为125微安。  DM3068测量得到的电流为 125.56微安。 现在电路处于正常工作状态。

  负载电阻为0欧姆时， 输出电流为 125.574微安。   将负载电阻提高到20k欧姆， 输出电流为 125.565微安。

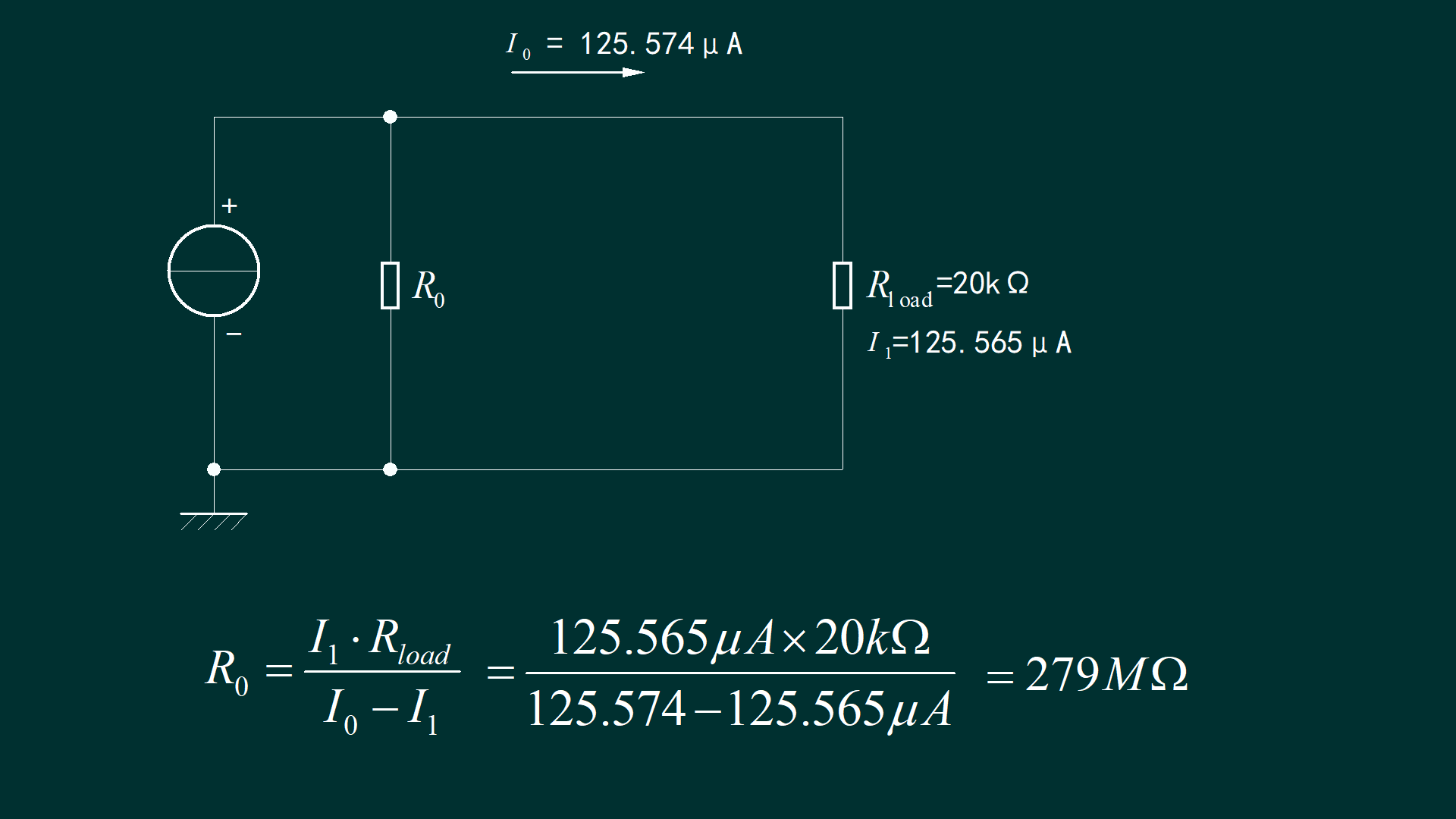

  根据测量电路， 可以计算出恒流源对应的内阻。  在负载电阻从0欧姆变为20k欧姆时，  电流减少了大约0.01微安。   这样，  便可以计算出对应的恒流源内阻，  大约为 279MΩ。 这样反应了该电路优秀的恒流特性。

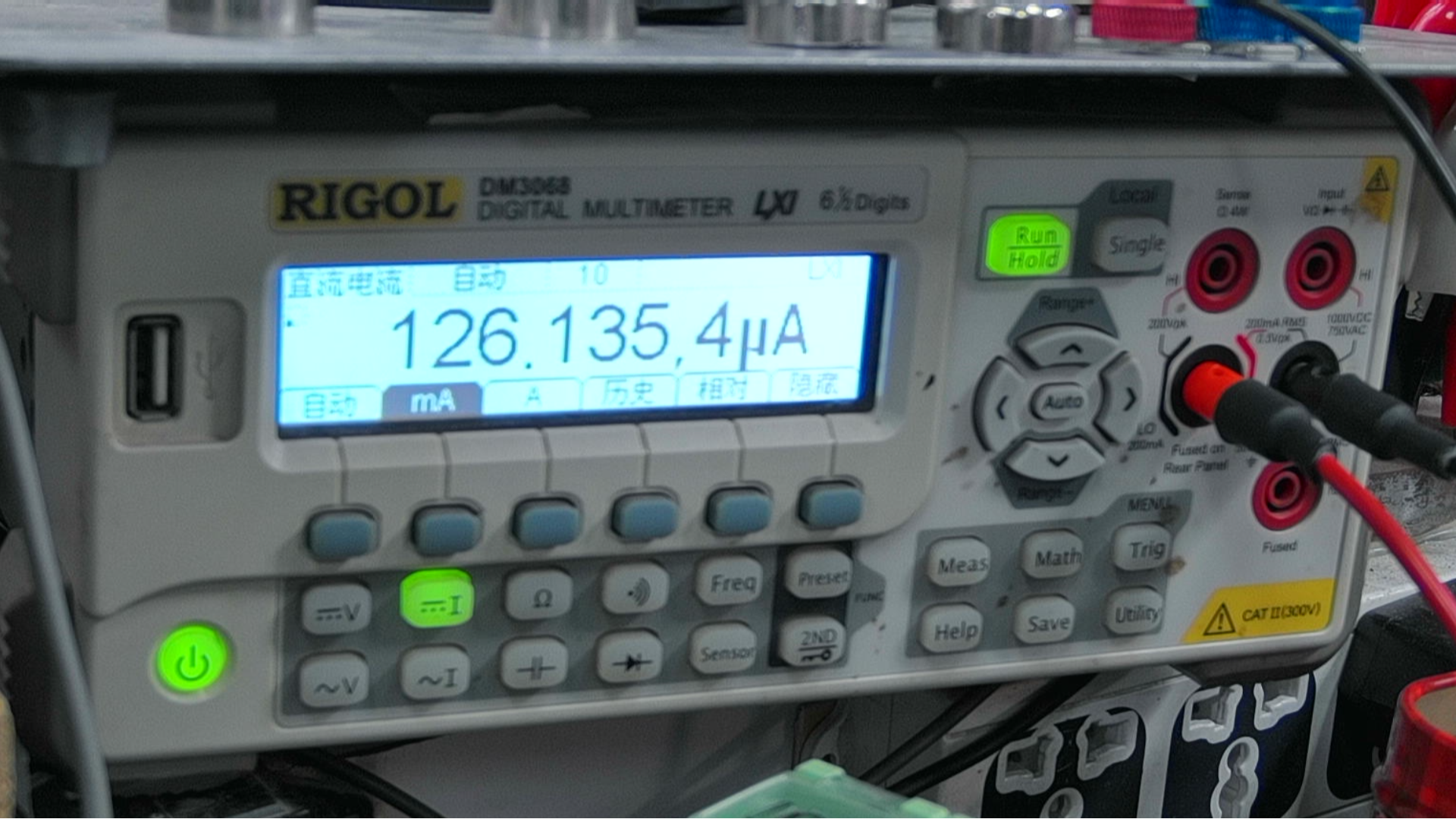

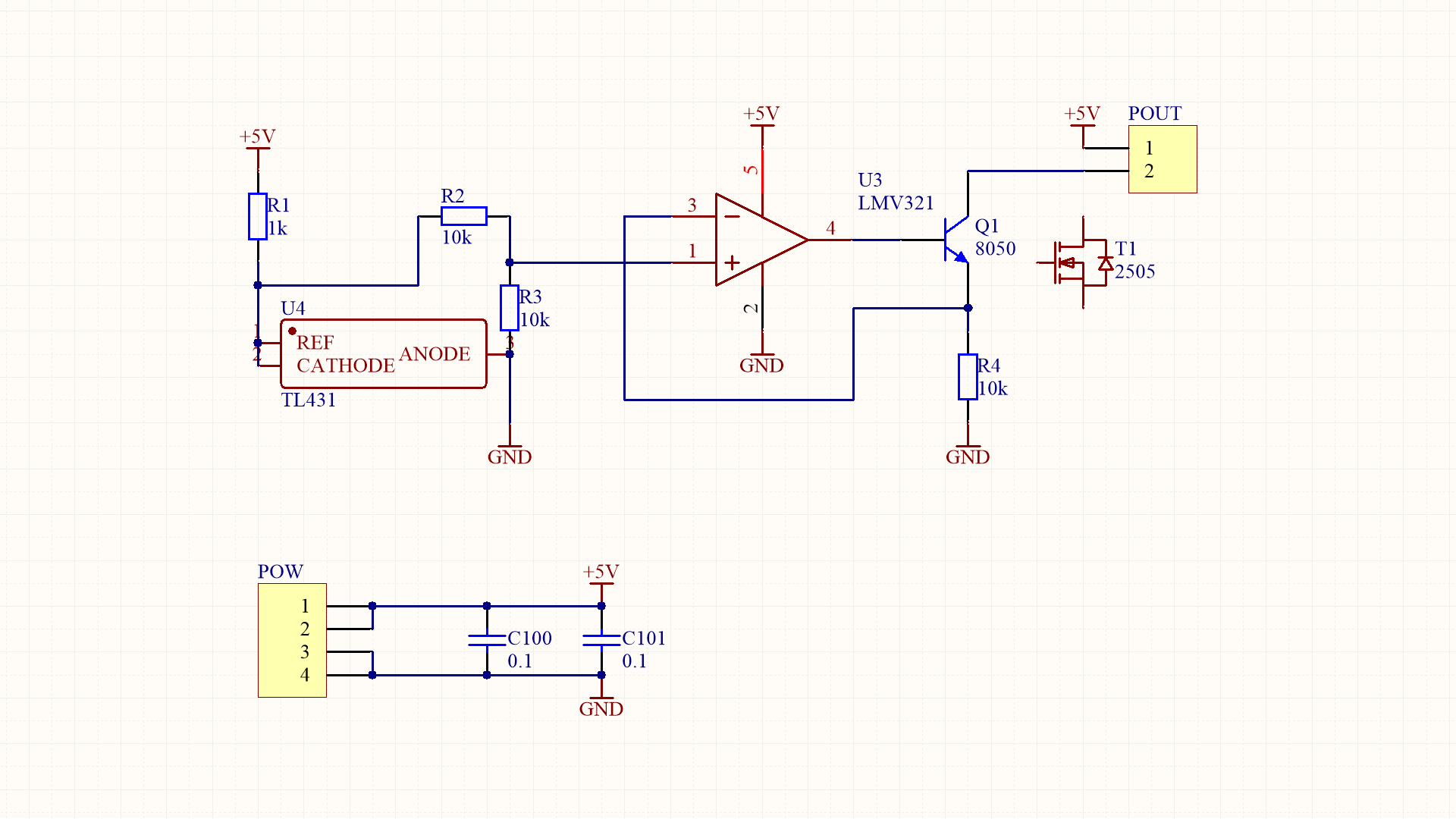

  下面，  是一个低压MOS管替换原来的NPN三极管。  这样， 流经采样电阻的电流都是负载电流。  下面测量 一下对应的恒流特性。  在负载电阻为 0欧姆的时候， 输出电流为126.125微安，  将负载电阻增加到10k欧姆， 电流减小到126.038微安。  将负载电阻增加到20k欧姆， 电流减小到126.009 微安。

  根据测量的结果，     可以计算出对应的内阻， 大约为21MΩ。 这比起使用NPN三极管小了一个数量级。  因此，这个电路最好的方案就是使用NPN三极管作为恒流输出。



※ 总  结 ※

---

  本文测试了恒流电路的特性。  对比了输出功率管采用 BJT与 NMOS 的效果。  使用NPN 三极管对应的输出内阻更大。

---
