可否使用单片机单个IO口输出三种任意模拟电压？

◎ 【相关工作】

AD\Test\2025\May\QCCnt8H1KG08.SchDoc

01 电阻网络

一、单片机IO

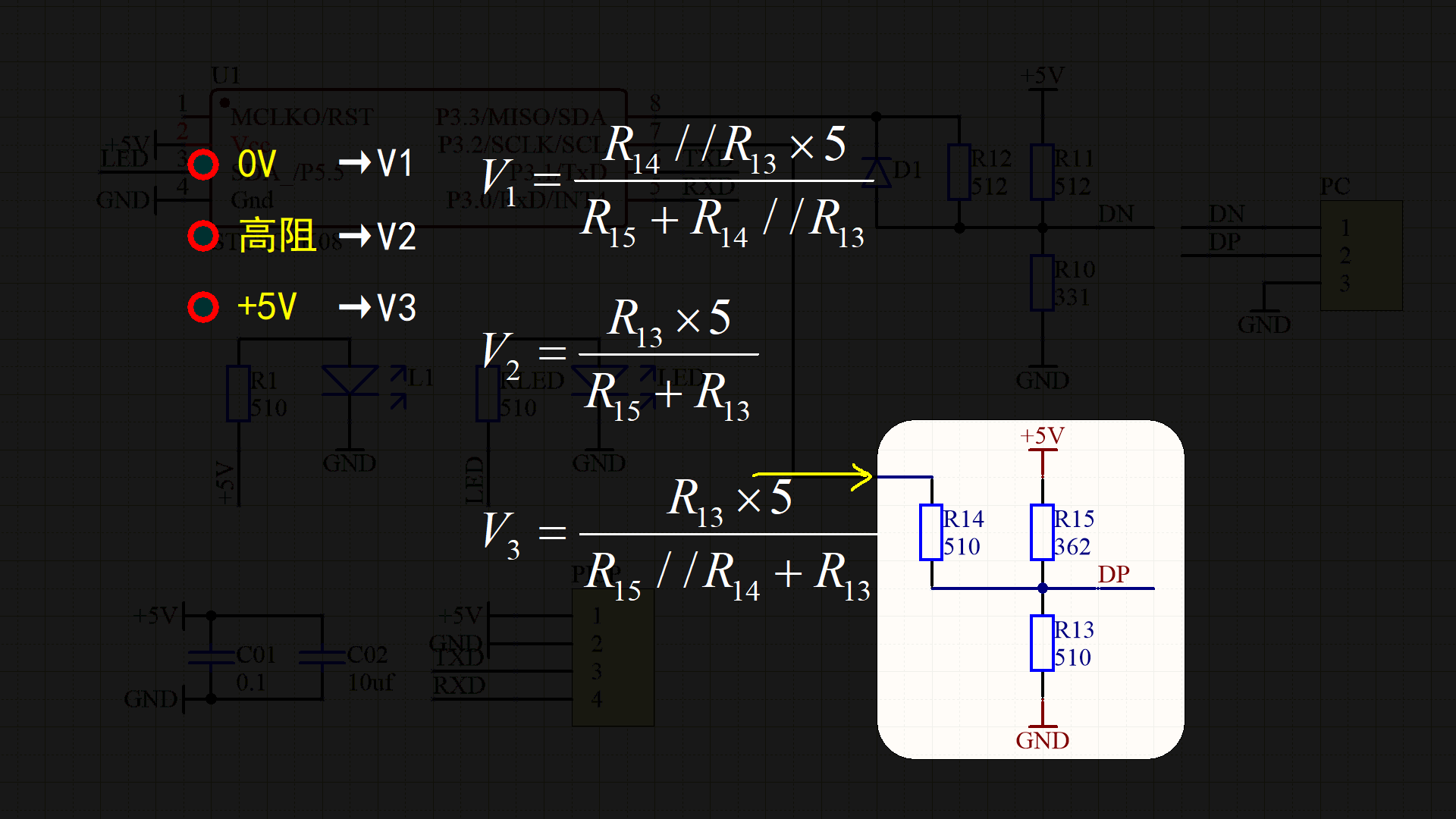

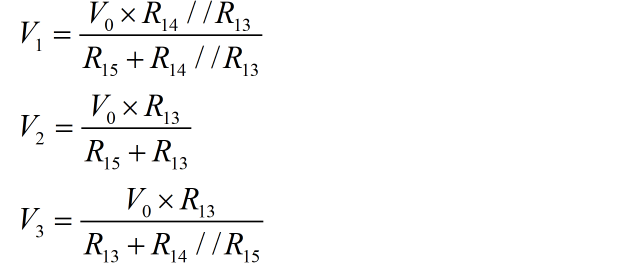

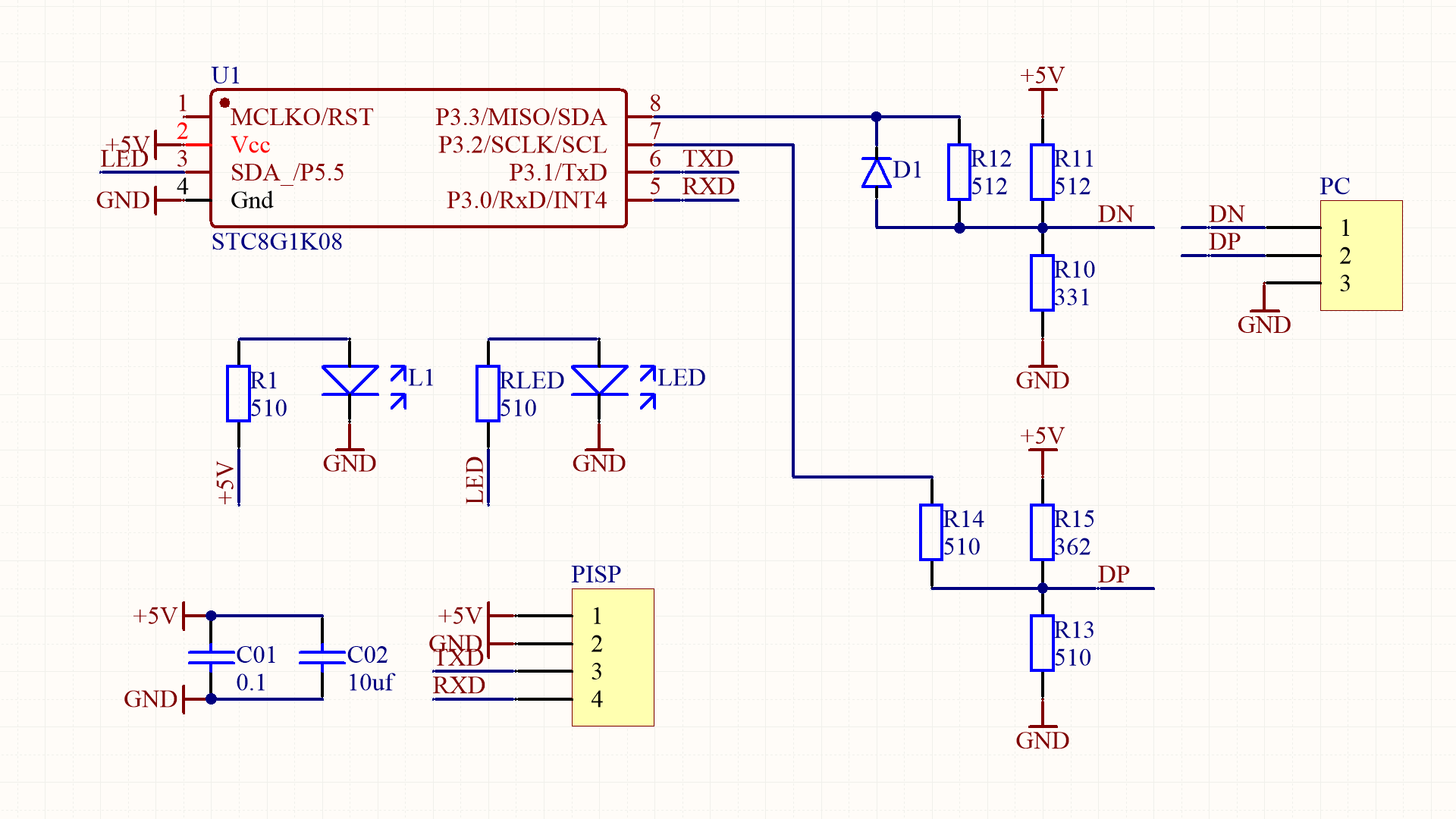

下面这个电路是前面利用单片机 IO 口来是出现充电器中的快充协议，单片机 IO 端口有三种状态，分别是低电平，高电平以及高阻状态， QC命令包括有三个电压数值，那么，下面设计三个电阻 R13、R14、R15，使得电阻网络输出的电压符合所需要的三个电压值。下面通过这三个方程，来求解对应的电阻数值。这样就可以为今后的电路设计提供更加精确的理论设计数值。

G10M1746344269_1920_1080.MP4|_-10

二、求解结果

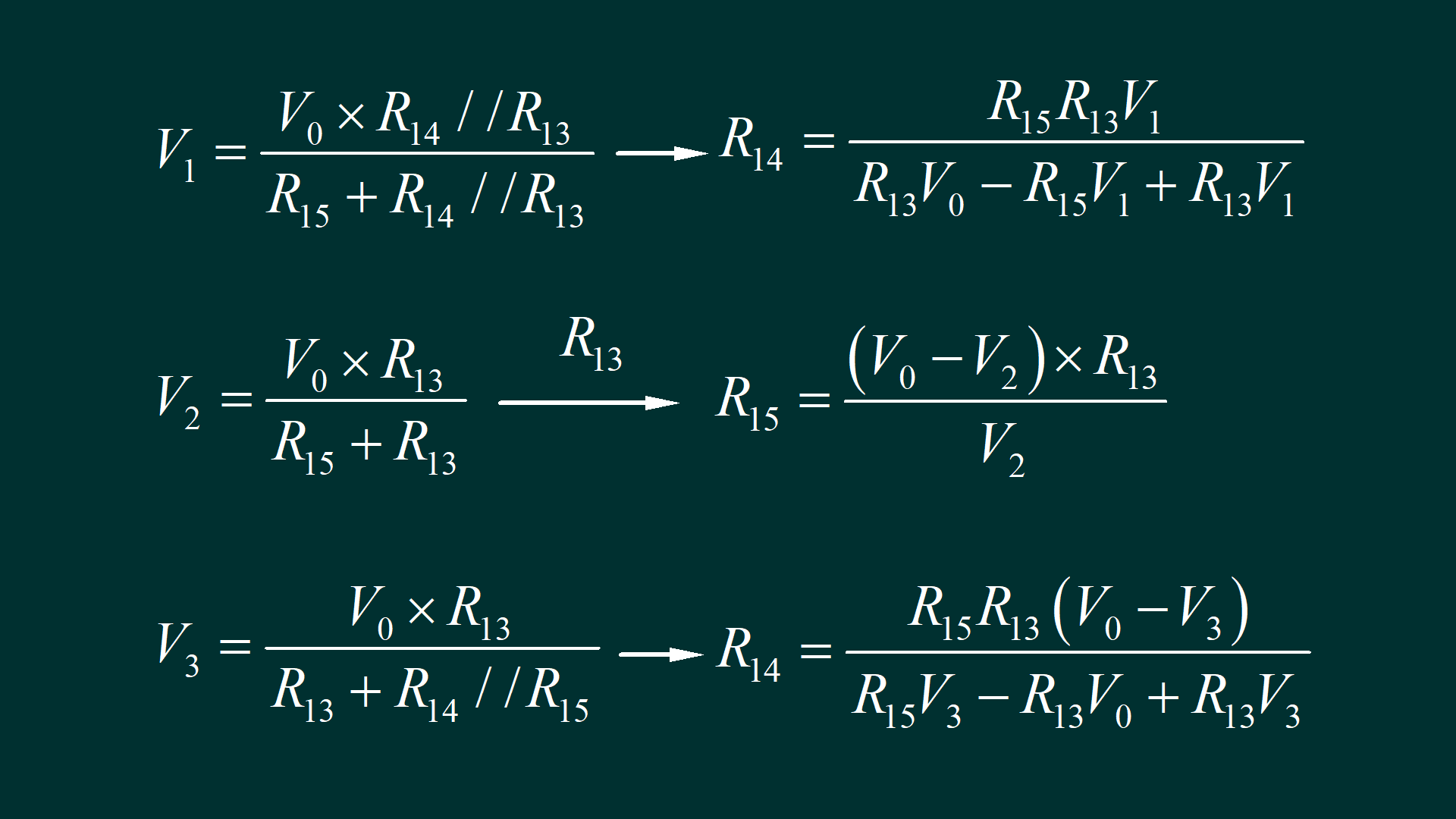

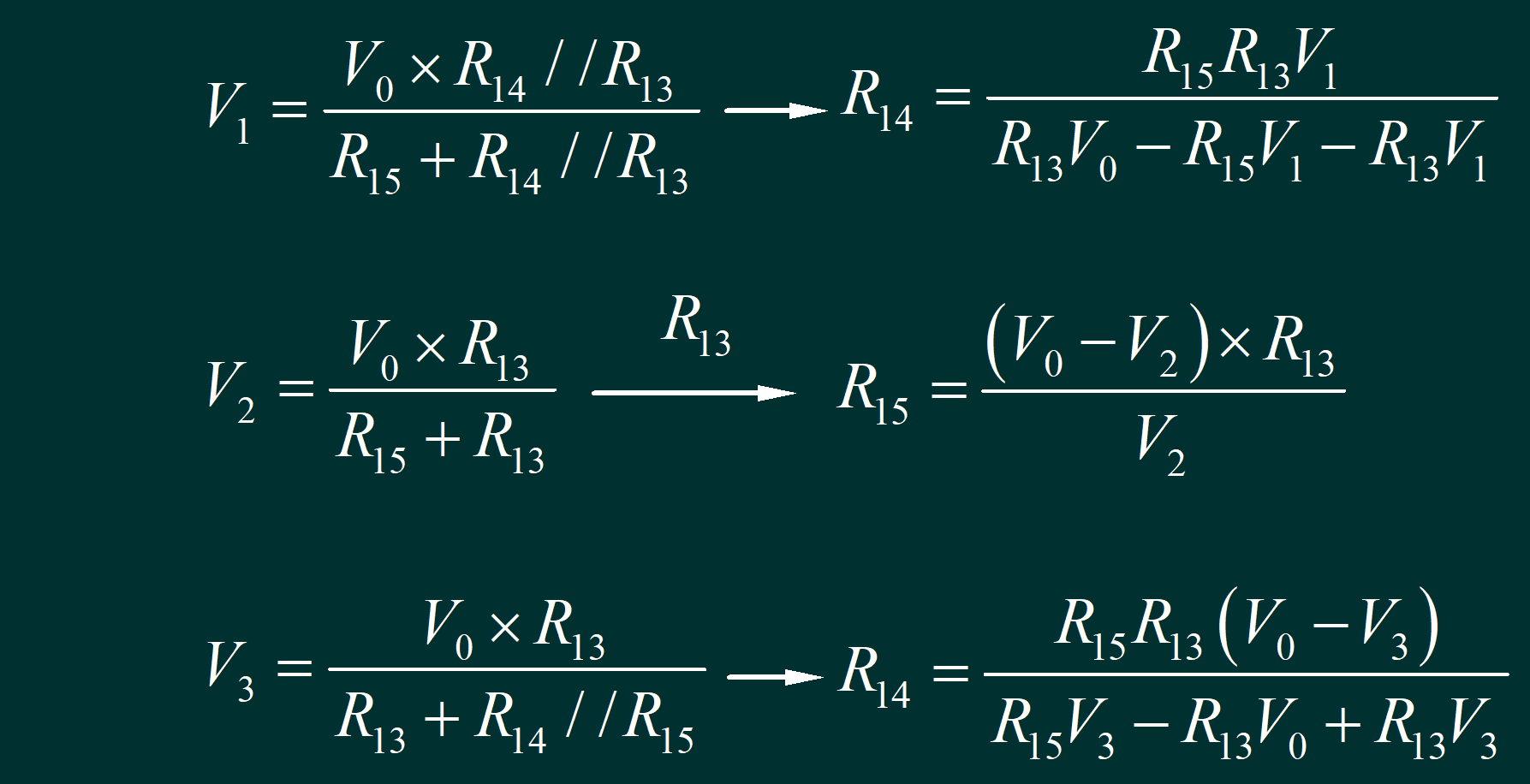

首先，虽然我们有三个方程，但是这三个方程之间并不是完全独立的。也就是如果三个电阻 R13， R14, R15 都按照比例变化，所得到的三个电压值并不发生变化。这样，独立的方程实际上只有两个。因此，我们现在所求解的是一个欠定方程。下面，先假设R13是已知，便可以根据第二个方程得到 R15的取值。分别根据第一个方程和第二个方程，求出两个R14的值，那么问题来了，这两个方程所求出的R14的数值，他们之间是否相等呢？下面先简单使用普通的数值验证一下。

G11M1746345816_1920_1080.MP4|_-11

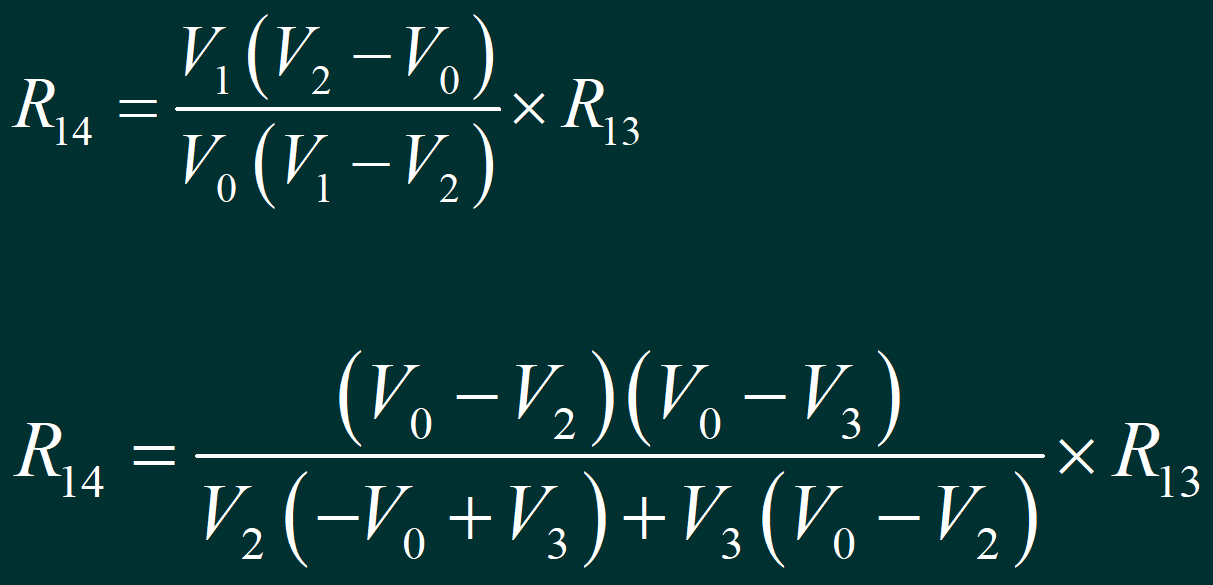

▲ 图1.2.1 推导出的R14的方程

▲ 图1.2.1 推导出的R14的方程

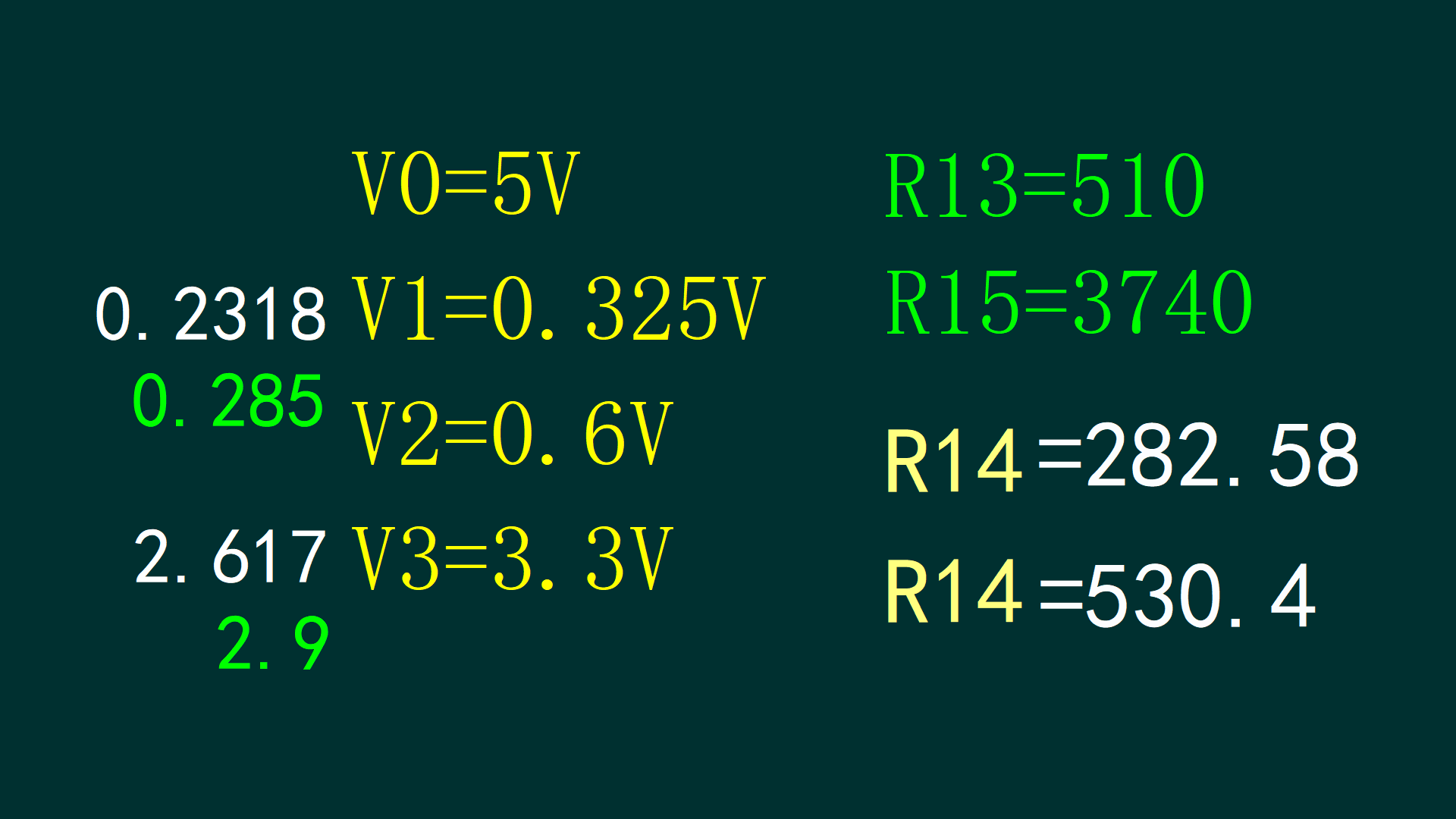

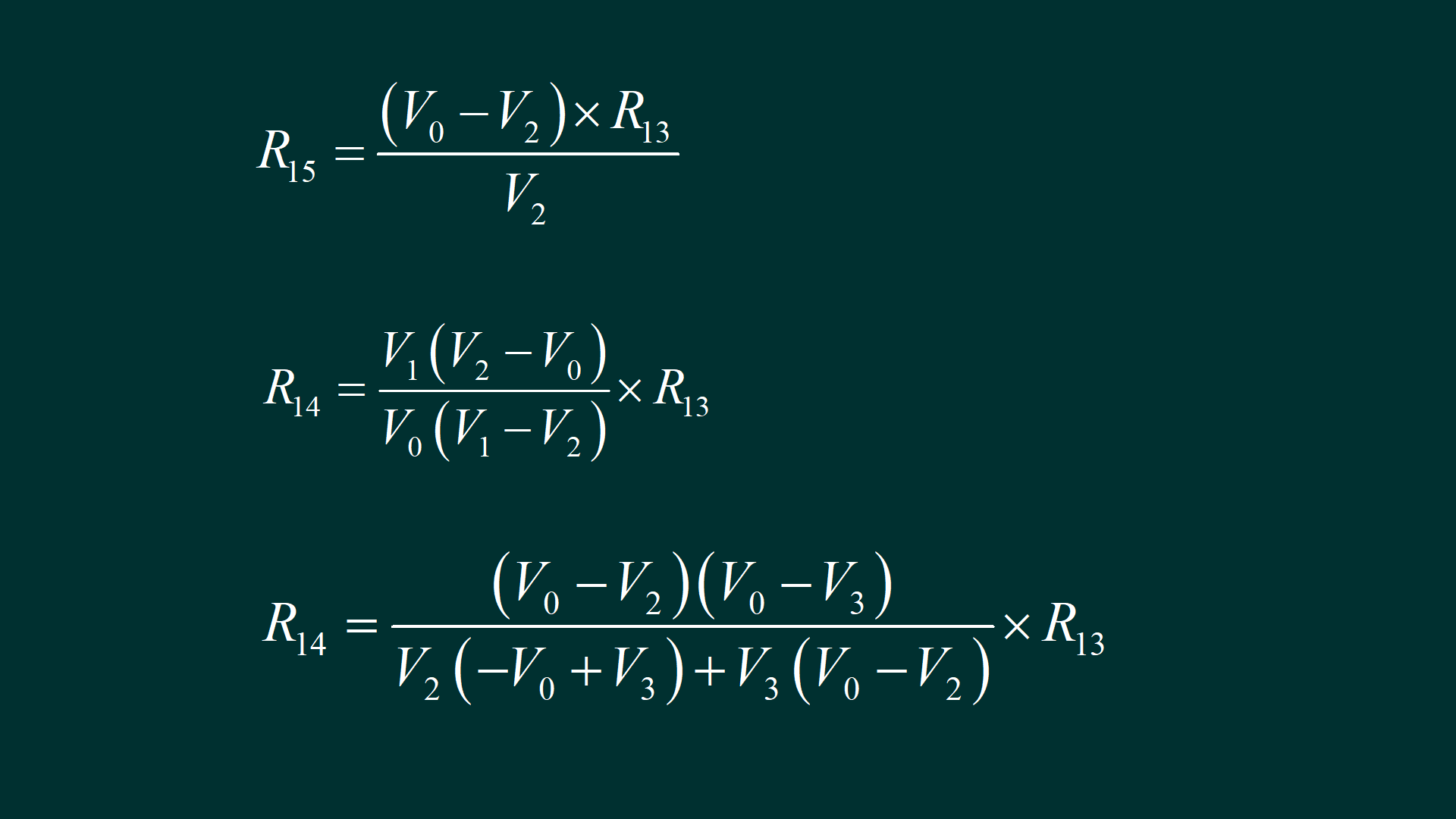

为了计算方便，将R15代入上面的式子，可以得到R14的一个解。再代入下面的式子。可以得到R14的第二个解。这两个式子显然结果不一样。下面，给出在5V下，分别求出对应的三个电压。这三个电压是 QC 协议中的电压。假设R13等于510欧姆，可以计算出R15的取值，两个R14的结果分别求出两个数值解。下面，分别验证一下取R14不同解，对应输出电压。如果R14取第一个数值，输出的三个电压中，第一个电压有差别，为 0.2318 ，比实际的数值小，其他两个电压是精确的。如果R14取530欧姆，则计算出的输出电压， V3 输出只有2.617V，其他两个电压是精确的。如果R14取这两个数值的平均值。则计算出的 V1，V3 都有误差，不过这两个误差相对较小。因此，通过这里的分析，可以获得R14的最优的数值。
