Cadence Allegro学习笔记【原理图篇】

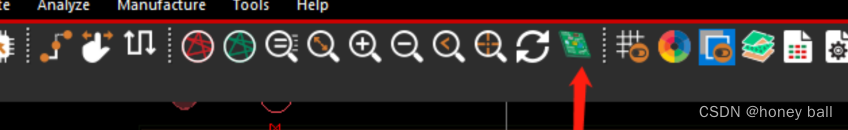

点击下图中的按钮可以打开3D预览模式

按住shift和按鼠标中间可以旋转，单独按鼠标中间可以平移动

cadence元器件属性摆放横竖模式切换:

双击元器件后进入属性对话框，系统默认是横排显示，鼠标选中左侧框上面右击，出现如下对话框选择Pivot之后就变成了竖排,Crtl+鼠标滚轮可以对界面进行放大缩小

完整工程的创建：

工程文件.opj    原理图文件.dsn    PCB文件.brd  元件库文件.olb

有个小BUG,打开.dsn文件不可以双击，只能通过拖拽到orCAD图标上才可以打开。

官方原理图库位置：E:\cadence\tools\capture\library

原理图页面大小的设置：
