allegro17.2 原理图元件编号与规则检查

1、元件编号设置

        重新设置原因：在绘制原理图过程中经常性的会出现元件编号的混乱，所有为了防止编号错误，所以画完整套原理图后最好进行一个元件编号重新设置。设置步骤如下。

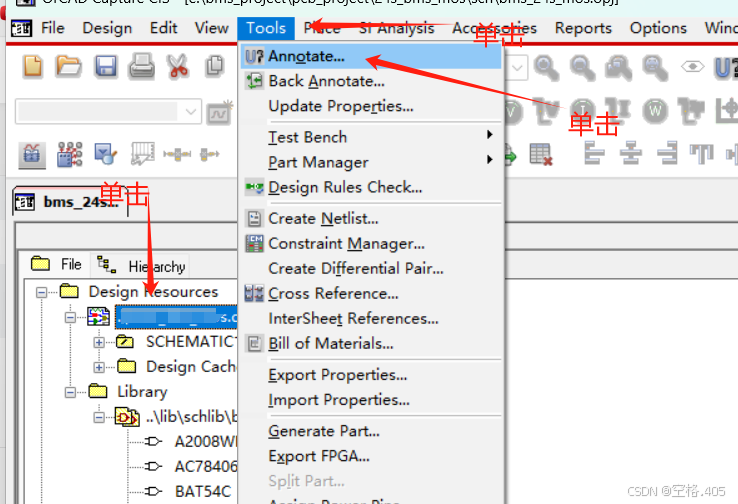

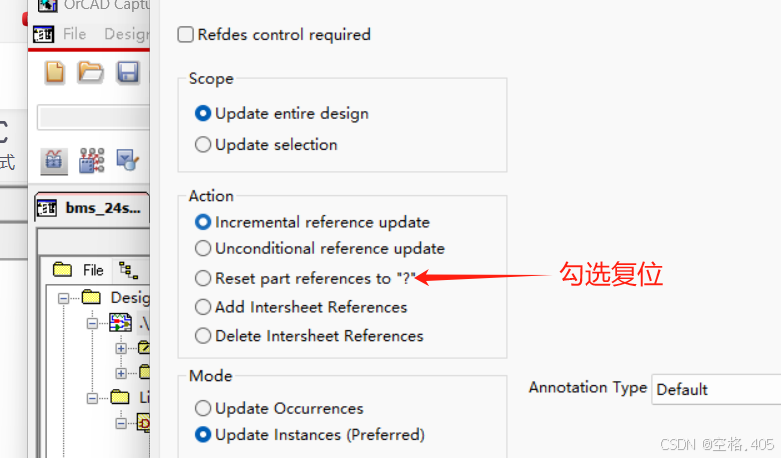

        （1）、将原理图所有元器件编号复位为？

               （2）、重新排序

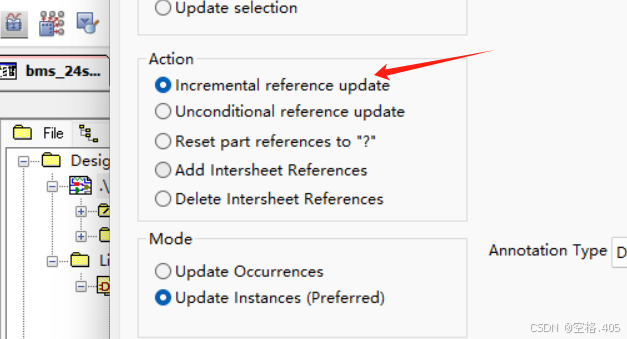

                重复上面操作到复位地方的时候选择顺序递增

保存，编号重新设置完成。

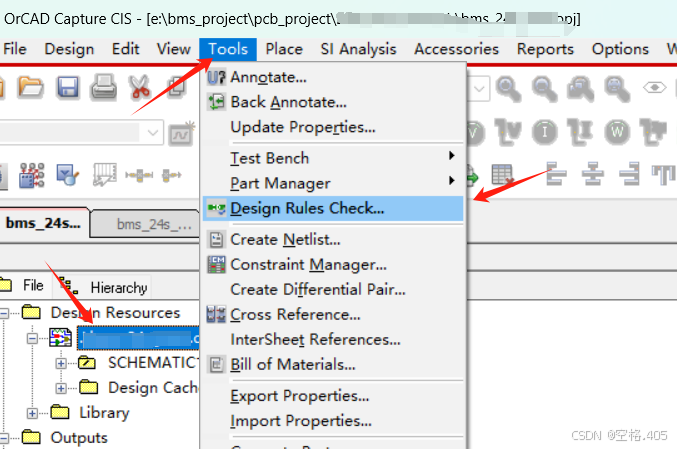

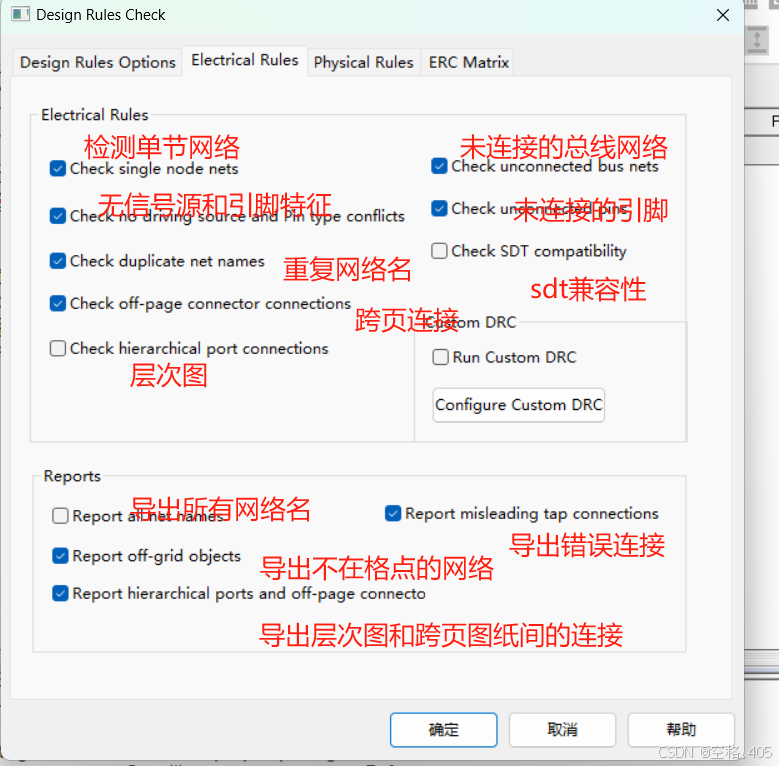

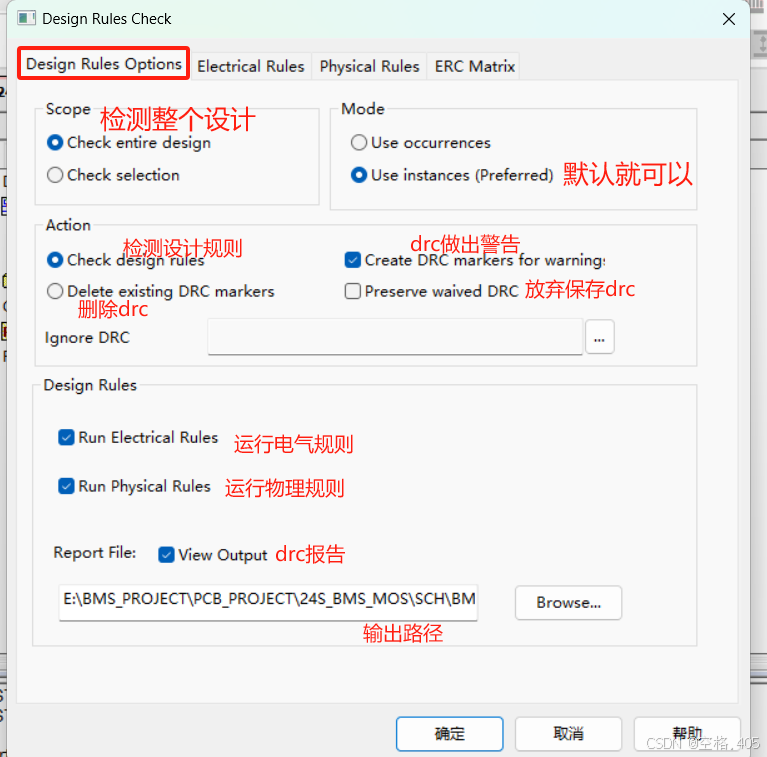

2、规则检查

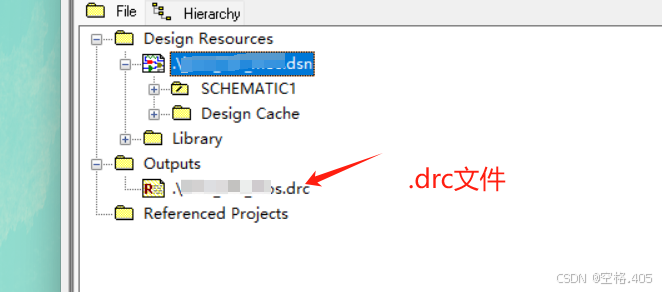

然后点击确定，会生成一个.drc文档，如下，进去对报警地方进行更改即可。
