TI的滤波器设计工具，看起还挺好用：
有些负压生成芯片(LM7905)，需要提供-12V输入，才能输出负压，而不是直接正电压输入，负电压输出这么简单。这样的用法是错误的，还望以此为鉴。

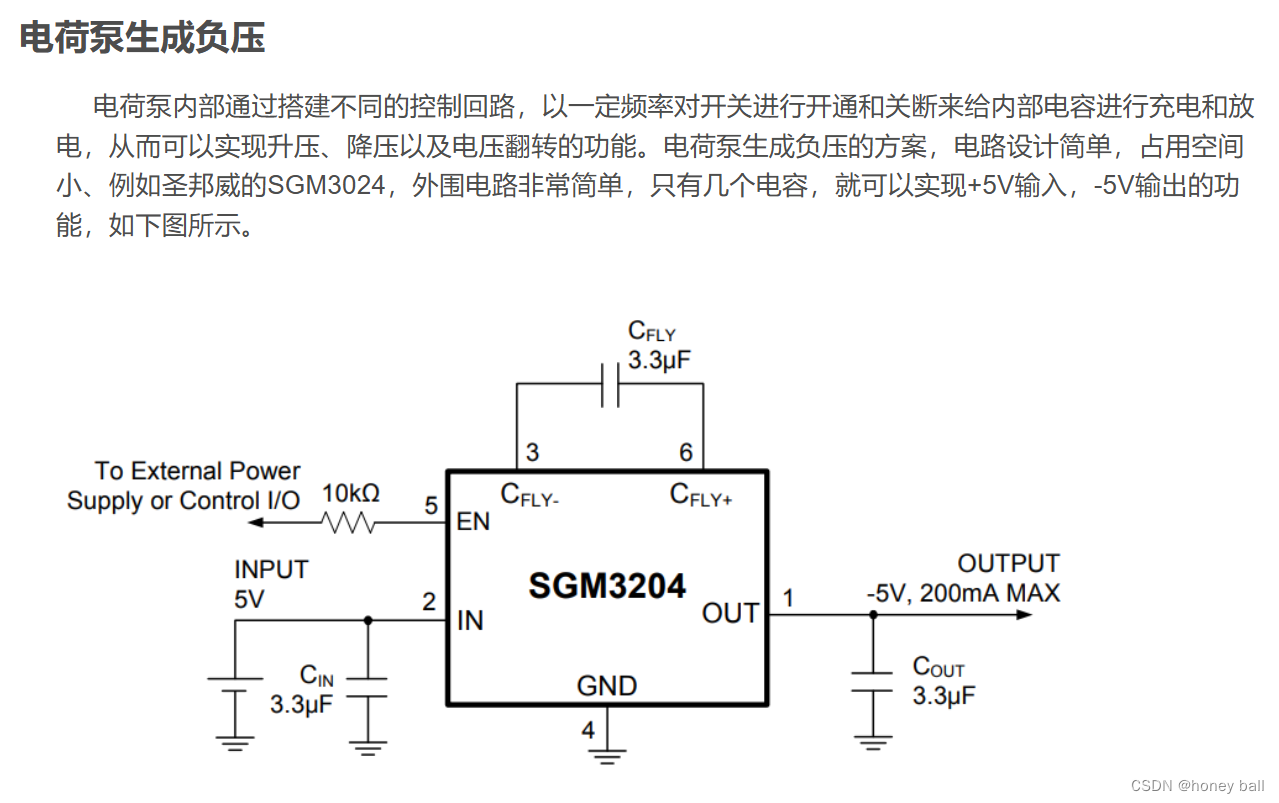

【1】用电荷泵进行负电压输出
电荷泵也是一种常用的负压产生电路，相比于DC-DC芯片，无电感和二极管，只需要几个电容就行，占用面积更小。但缺点是输出电流有限，噪声也较大。但负压电路一般也都是给运放供电，不需要很大电流，要求不高的场合也可以用。比如ICL7660、TPS60400等。

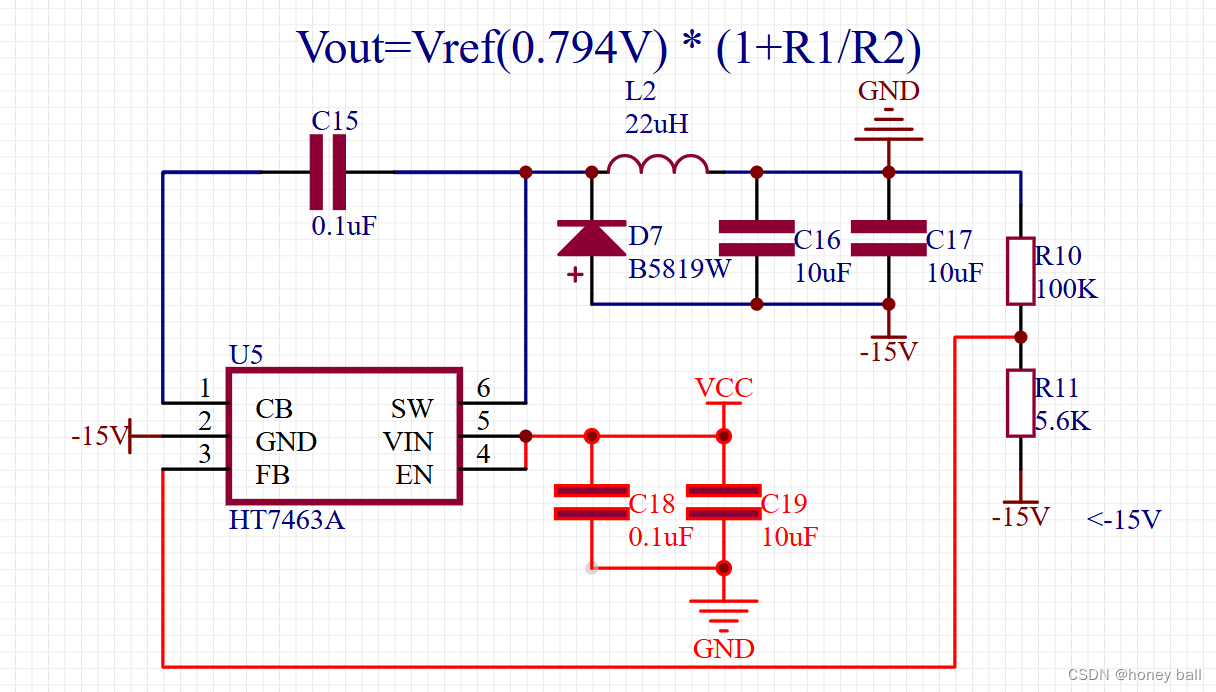

【2】用DC-DC电源芯片进行负电压输出：

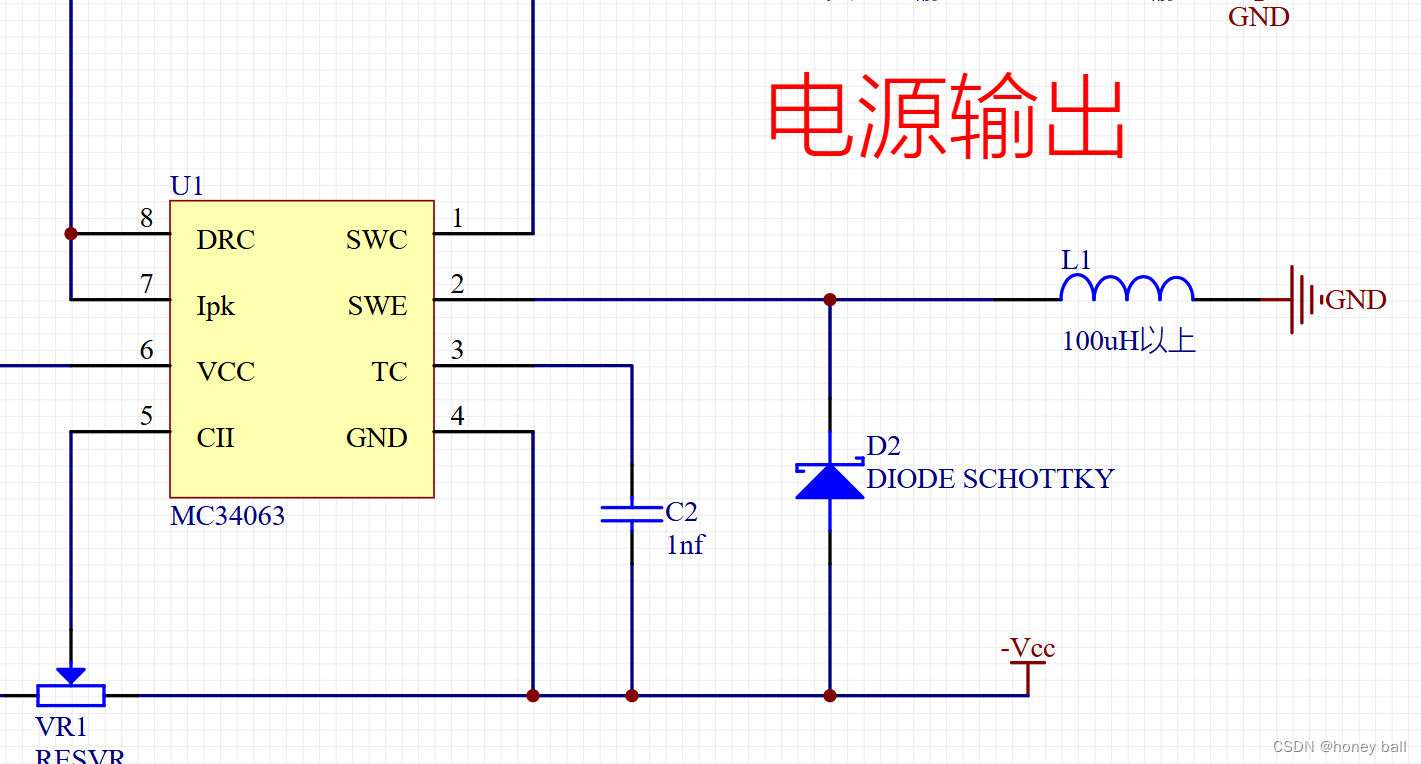

这种PWR和GND调换产生负电压的方法貌似不靠谱：.
数字地和模拟地是一定要连在一起的，不然电路没法工作。通过0欧电阻连接即可。
