无需MCU的4阶电量LED显示计

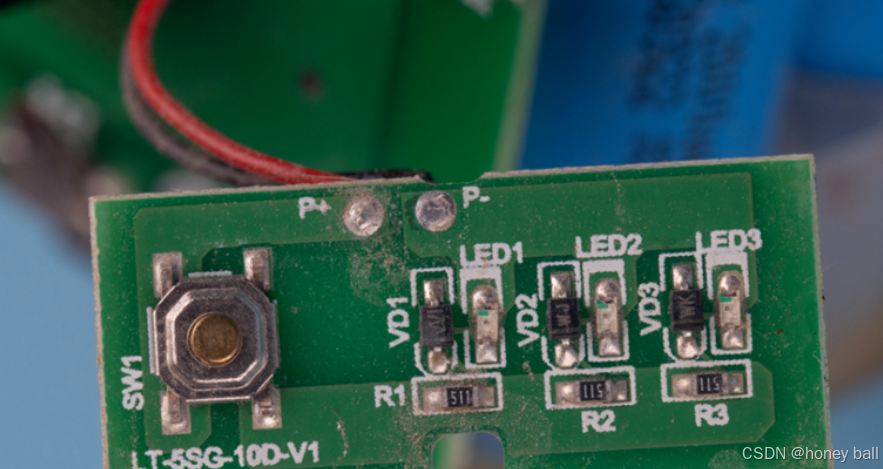

电池包引出了两根线，接了一个电量显示板。我发现这个板子上有三个LED和一个按键，但是板子上总共只接出去了两根线。那么这个电量是怎么显示的呢？

16.8V时，第一个灯能正常亮起。

17.6V时，前两个灯正常亮，第三个灯微微亮起。

当电压超过18V，三个灯都可以正常亮。

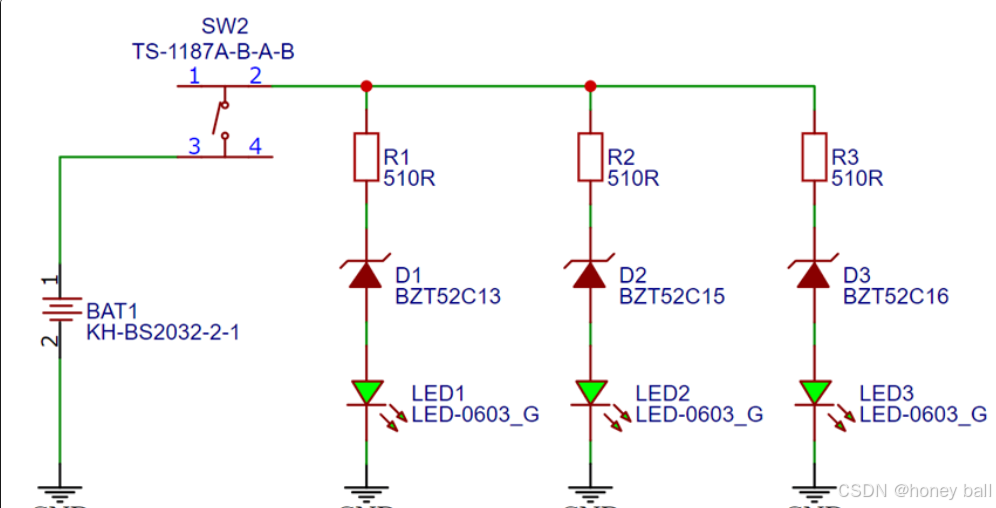

        原来是用了三个不同稳压值的稳压二极管。按键串在回路中，当按下时，电池电压会击穿对应的稳压二极管点亮LED，至于会点亮几颗，取决于电压多高。由于这个是用来显示电池包电量，所以不按下时不显示这种设定特别合理。

        这个电路，算是一个成本比较低的锂电池电量显示电路。最关键的是，它不需要MCU参与，只需要从电池PACK上引出两根线即可。但是也不难看出，这个电量显示电路，只是一个非常粗略的指示，由于稳压二极管之间有1V左右的阶梯击穿电压，所以1s锂电池肯定不能用这种电路来显示，一般多个锂电池串联之后，电压比较高的情况下，才适合用这种方式来显示。
