一款自振荡式600V半桥栅极驱动芯片（无需外部PWM）

这个芯片是真的很别致，能想到很多应用场景，特此在这里收藏一下。

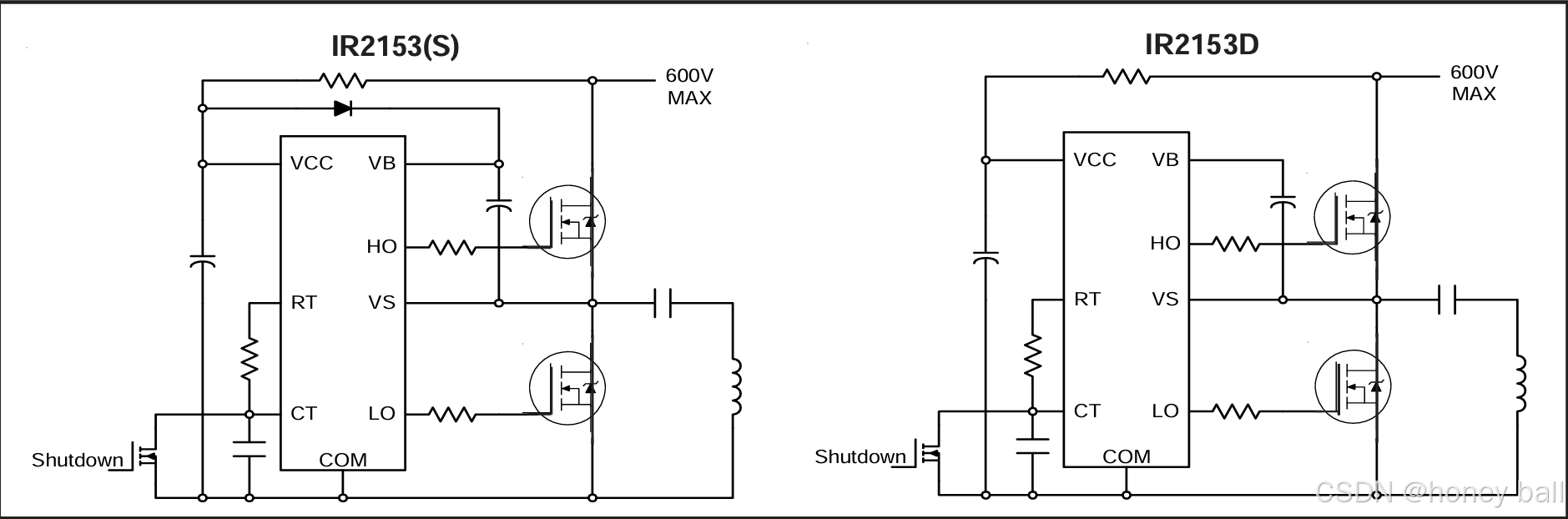

IR2153PBF 是一款 自振荡式 600V 半桥栅极驱动器 IC，主要用于 半桥开关电源、电子镇流器、逆变器 等应用。它内置了 振荡电路，无需外部 PWM 控制信号，即可驱动高压 MOSFET 进行开关转换。

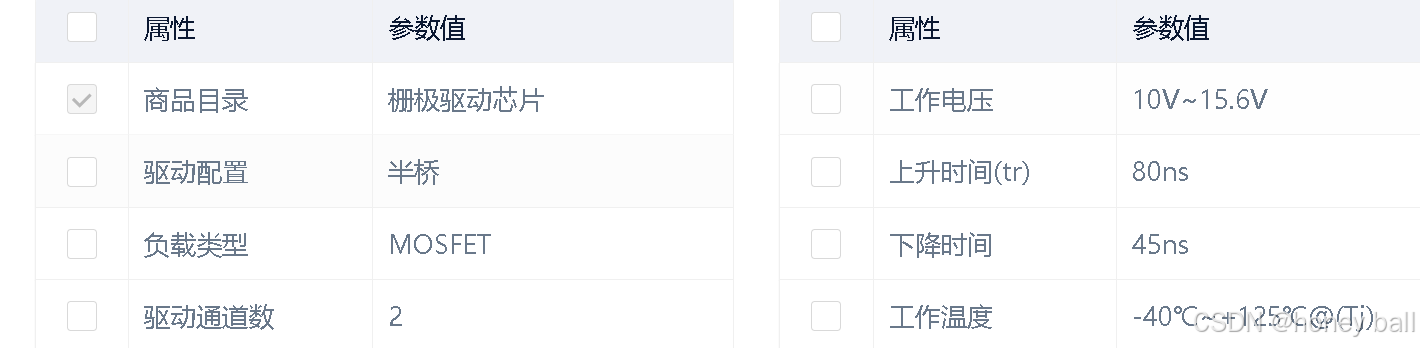

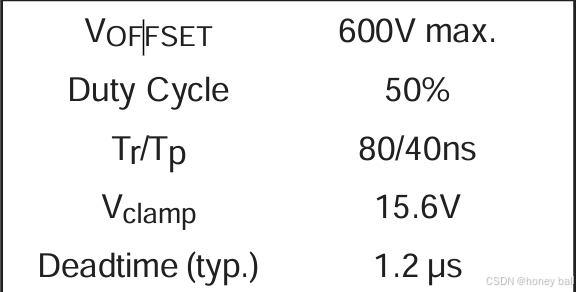

关键参数如下：

死区时间，即 高侧和低侧 MOSFET 之间的非重叠时间，防止同时导通导致短路。1.2μs 说明该芯片在高低侧切换时会自动插入 1.2μs 的死区时间，以避免直通损耗，提高效率和可靠性。

钳位电压，用于保护 MOSFET 栅极驱动电压不会超过 15.6V，防止过压损坏 MOSFET。这意味着即使 VCC 电压更高，输出的驱动电压也会被限制在 15.6V 以下。

80ns 上升时间意味着它可以支持 最高约 12.5 MHz 的开关转换速度，而 40ns 传播延迟则影响信号的同步性。实际工作频率通常远低于这个值，比如 50kHz - 200kHz，是由 外部 RT、CT 设定的。

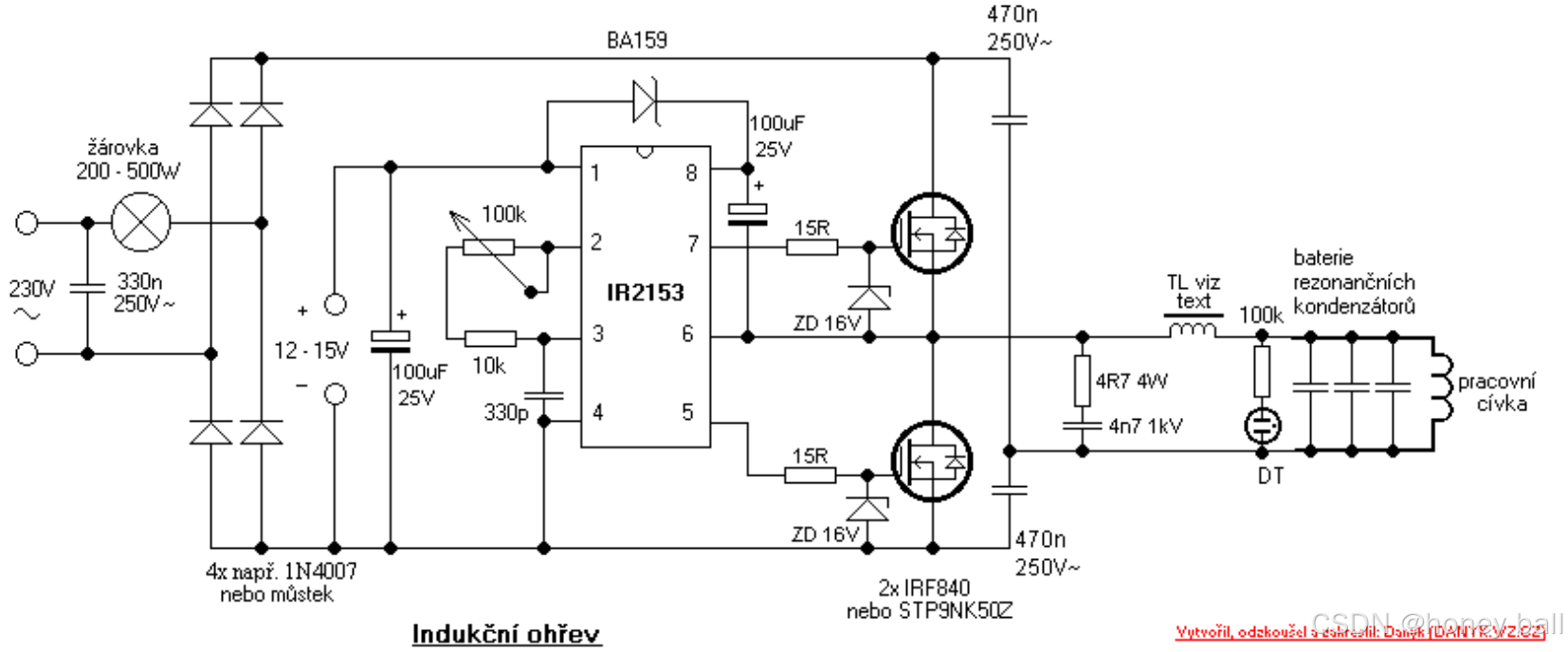

应用在电磁炉或者其他家电，电源场景中能降低很多成本。

数据手册如下：

IR2153PBF -PDF数据手册-参考资料-立创商城
