Single-Channel Isolated Smart Gate Driver 单通道隔离智能门驱动器
在这里插入图片描述
参考 Novosense-NSi66x1A_Datasheet_Rev1.x_EN.pdf

Product Overview

NSI66x1B是一款单通道增强隔离智能栅极驱动器，可在许多应用中驱动igbt和SiC mosfet。它可以输出和吸收10A的峰值电流。系统鲁棒性由150kV／us最小共模暂态抗扰度（CMTI）支持。
NSI66x1B包括关键的保护功能，如米勒钳位、DESAT、UVLO和软关闭。UVLO和短路故障通过单独的引脚报告。ASC功能设计用于在紧急情况下强制输出，支持系统故障管理。
NSI66x1B适用于高可靠性、高功率密度、高效率的开关电源系统。

Key Features

5.7KVRMS 可承受隔离电压
支持高达2121Vpk的SiC mosfet 和igbt
驱动侧供电电压：高达32V，带UVLO。
10A峰值源汇输出电流。
高CMTI：±150kV／us。
200ns DESAT快速响应时间。
监控设备在FLT和RDY上的状态。
典型传输延迟为80ns。
400mA软关断电流。
30ns最大脉冲宽度失真。
主动短路保护。
整机工作环境温度：-40℃～150℃。
符合RoHS和REACH标准。
无铅组件，适用于无铅焊接型材：260°C，MSL2

Safety Regulatory Approvals 安全监管机构批准

UL认证：5700VRMS
DINVDE V 0884-11:2017-01
CSA组件通知5A。
CQC认证符合 GB4943.1-2011。
AEC-Q100一级选项

Applications

电动汽车牵引逆变器
HEV／EV车载充电器和DC／DC转换器
UPS和电源

Device Information

在这里插入图片描述

Functional Block Diagram

在这里插入图片描述

INDEX

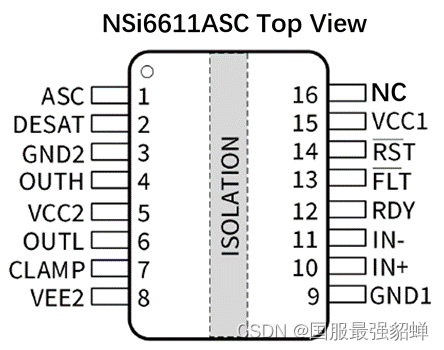

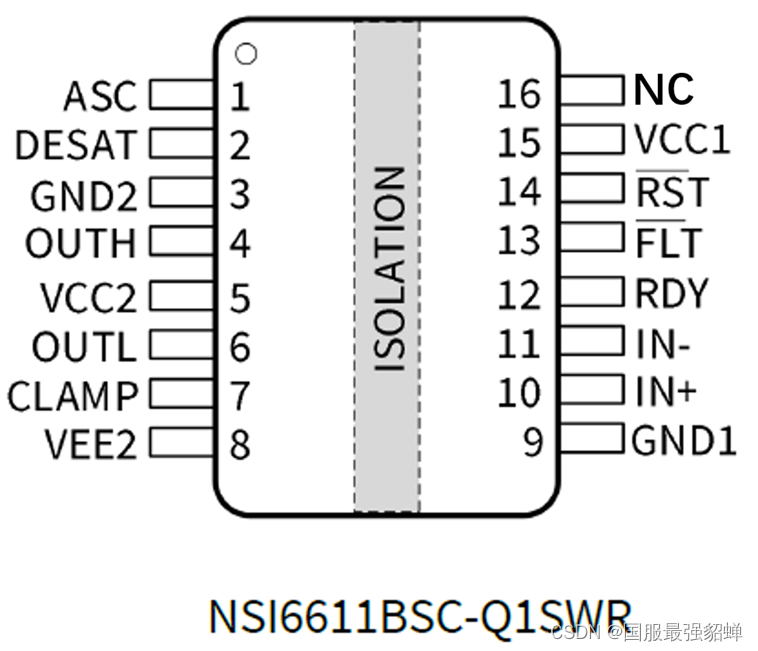

1. Pin Configuration and Functions

在这里插入图片描述

Table 1.1 NSi66x1B Pin Configuration and Description
SYMBOL NSI6611BSC FUNCTION
ASC 1 有源短路引脚。如果ASC设置为高，在紧急情况下，OUTH将被输出高电平
DESAT 2 快速过流和短路保护
GND2 3 驱动器侧接地引脚
OUTH 4 驱动器源输出引脚
VCC2 5 驱动器正供电引脚
OUTL 6 驱动器接收器输出引脚
CLAMP 7 内部有源米勒钳位，防止误开
VEE2 8 驱动器侧负电源引脚
GND1 9 输入端接地引脚
IN+ 10 非反相栅极驱动器控制输入
IN- 11 反相栅极驱动器控制输入
RDY 12 电源好的信号。激活低电压报告低电压锁定
-FLT 13 故障输出引有效低电平报告过流或短路。
-RST 14 如果该引脚设置为高电平，则启用器件；如果该引脚设置为低电平，则在 DESAT 条件下复位故障信号使能设备
VCC1 15 输入侧电源。
NC 16 没有连接

2. Absolute Maximum Ratings

在这里插入图片描述

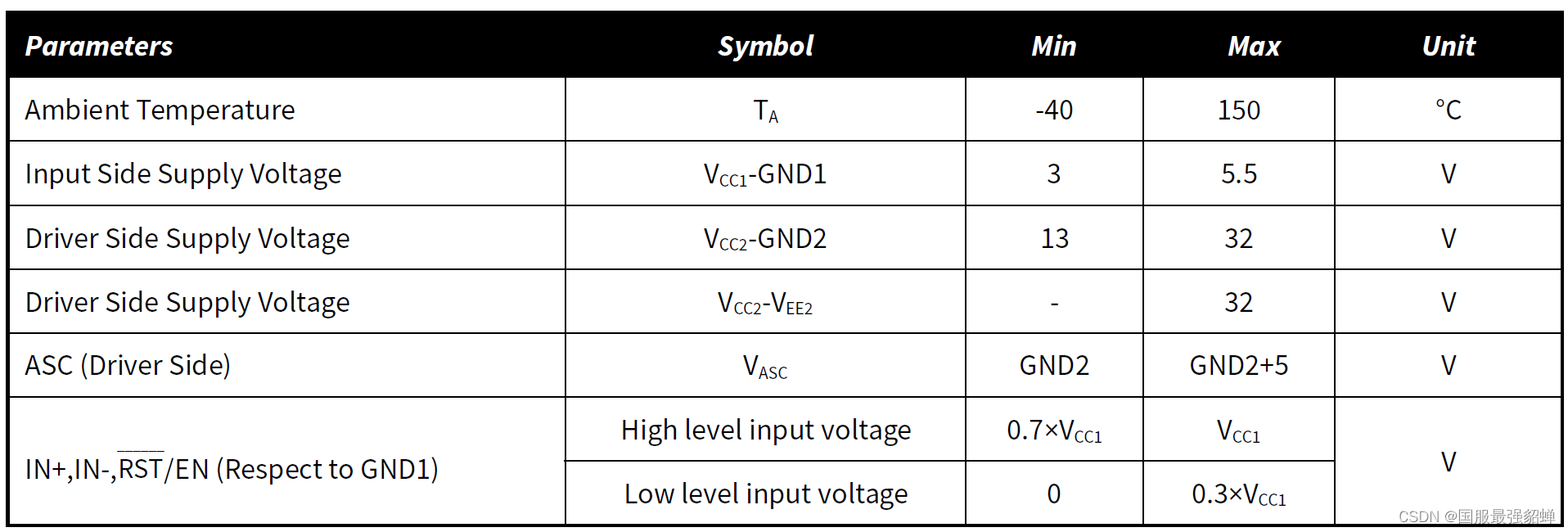

3. Recommended Operating Conditions

在这里插入图片描述

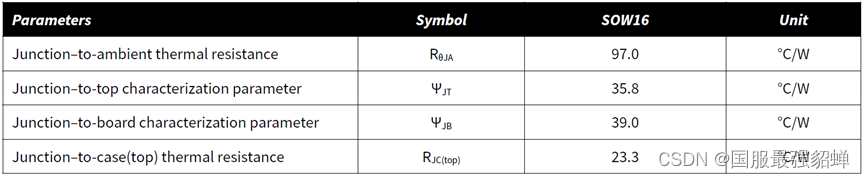

4. Thermal Information

在这里插入图片描述

  1. JESD51-2a 中描述的环境中的标准 JESD51-3 低有效导热率测试板 (1s)。
  2. 标准 JESD51-3 低有效导热率测试板 (1s)，采用 JESD51-14 中描述的瞬态双接口测试方法。
  3. 通过在 JESD51-2a 中描述的环境中进行仿真获得。

5. Specifications 规格

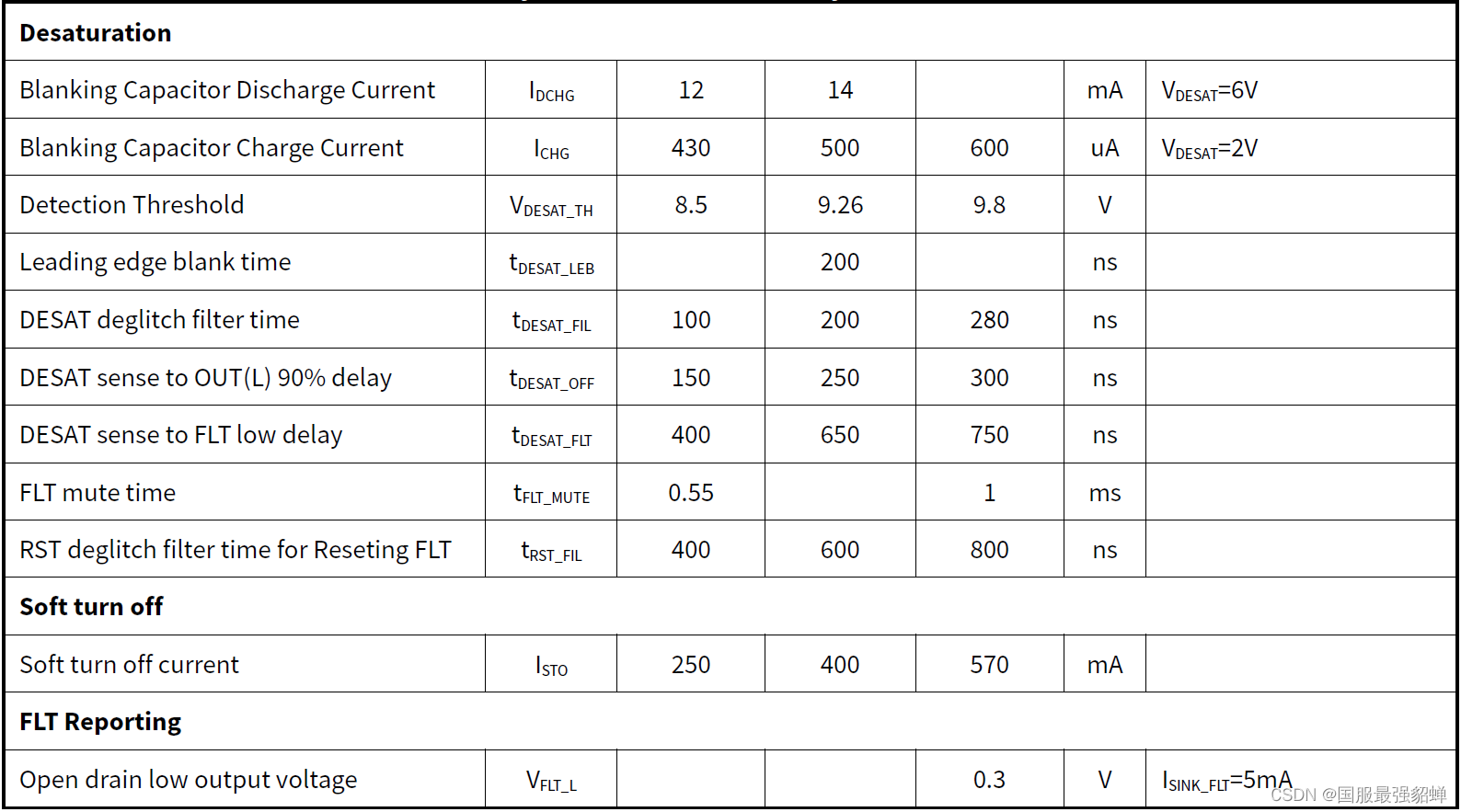

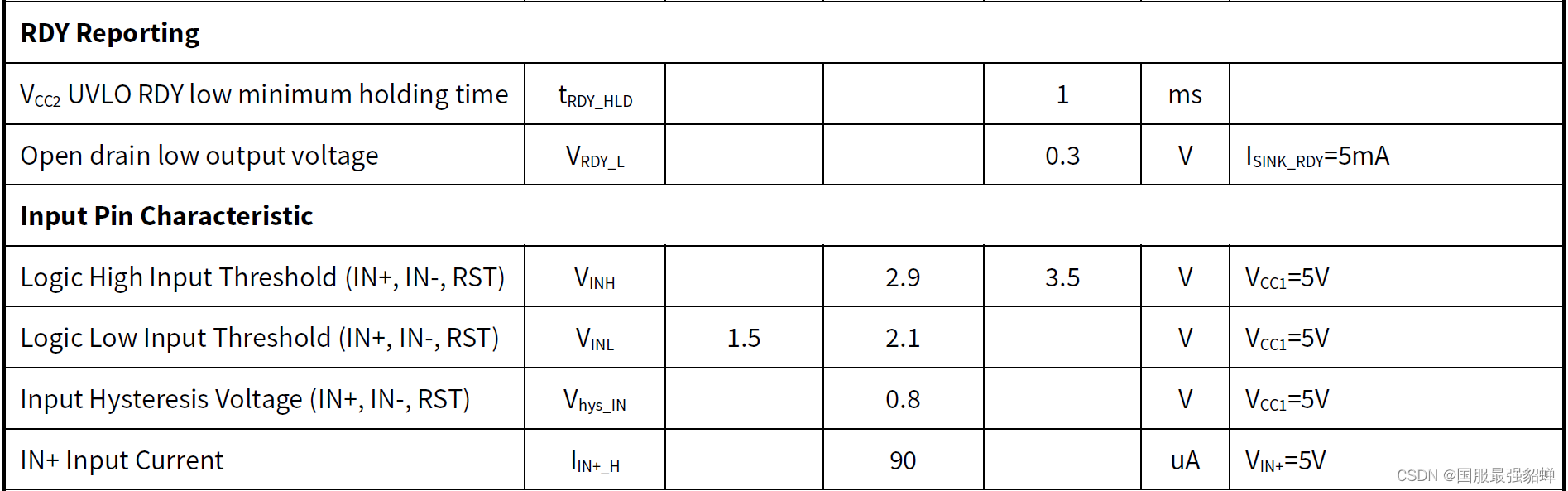

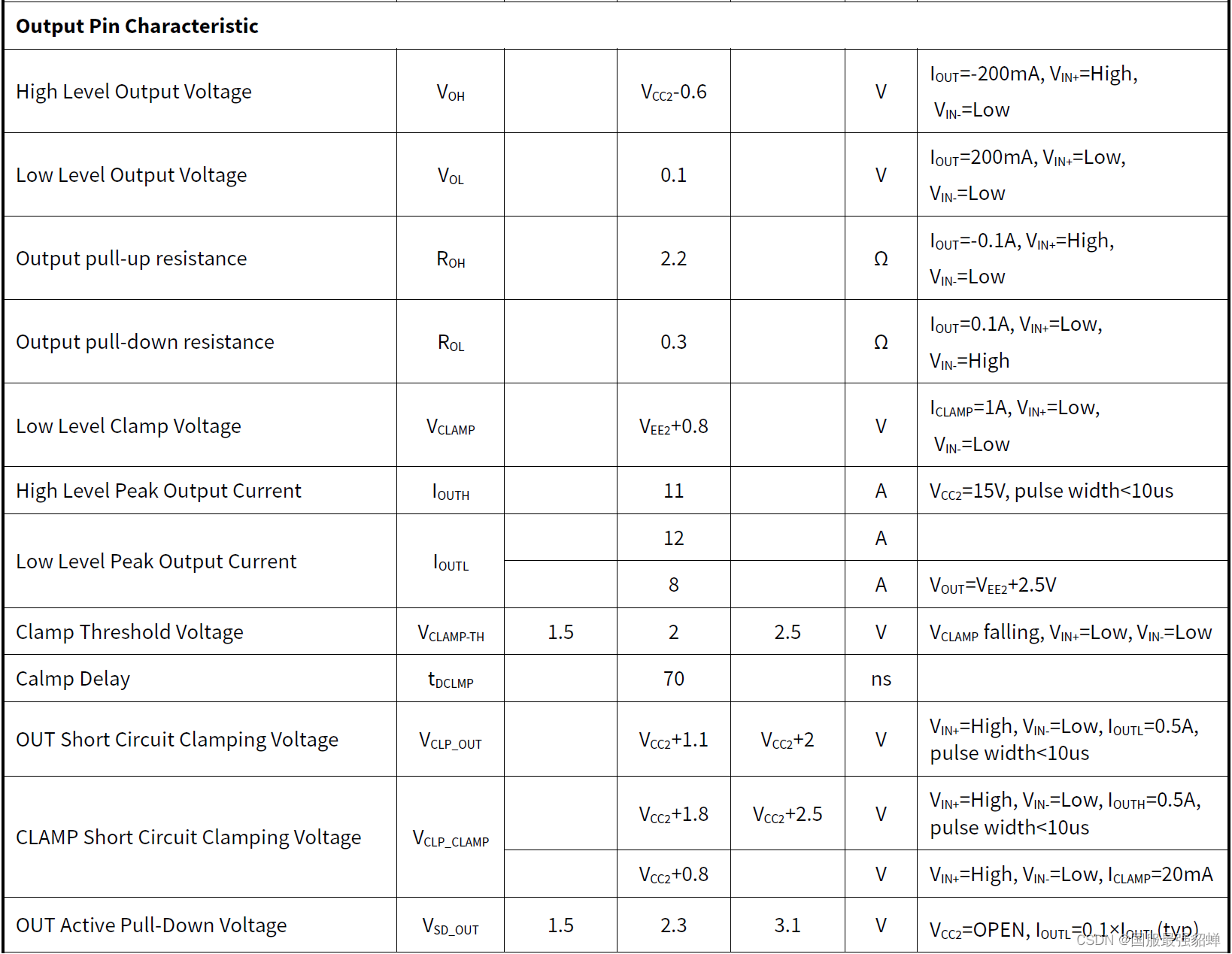

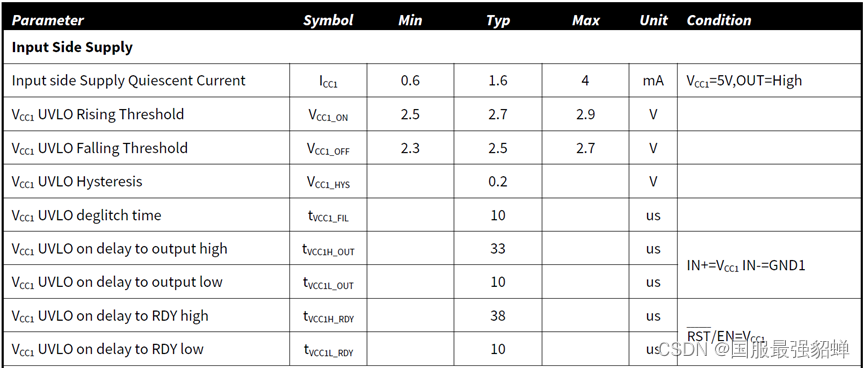

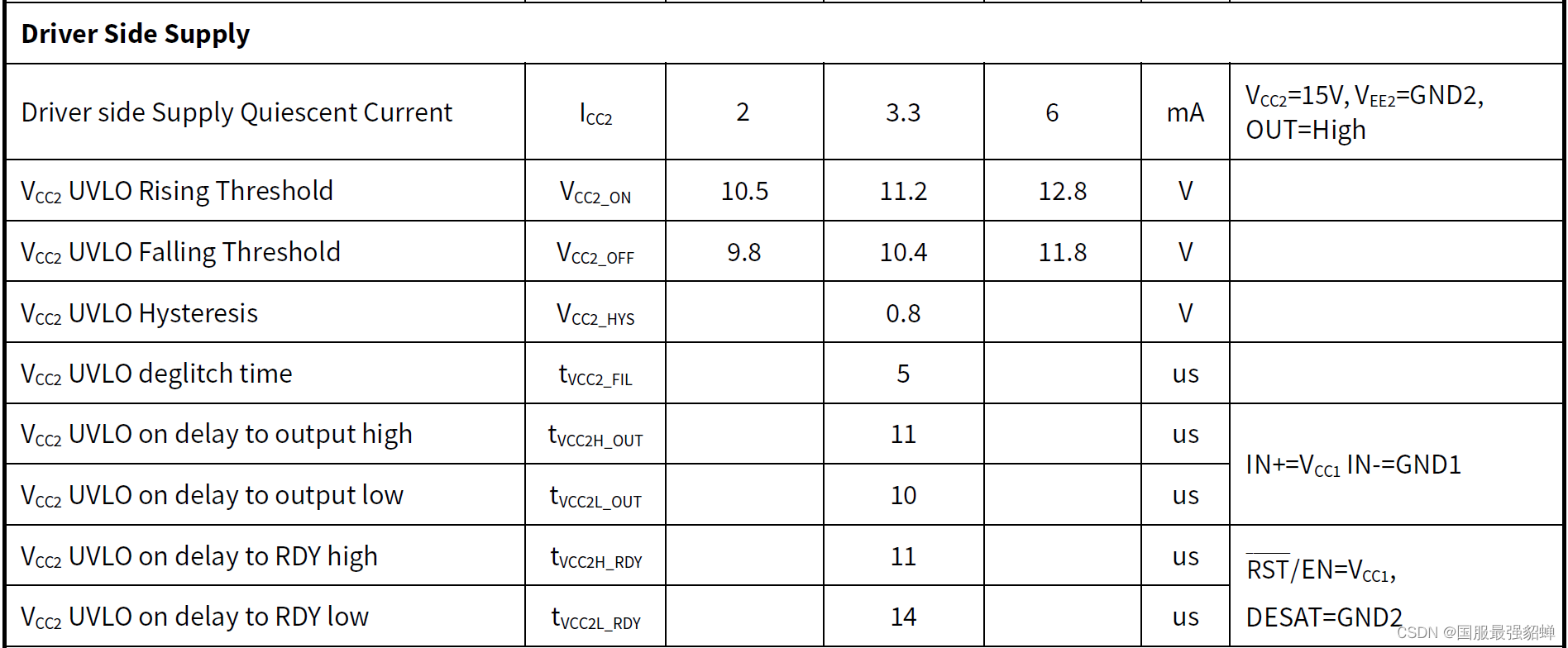

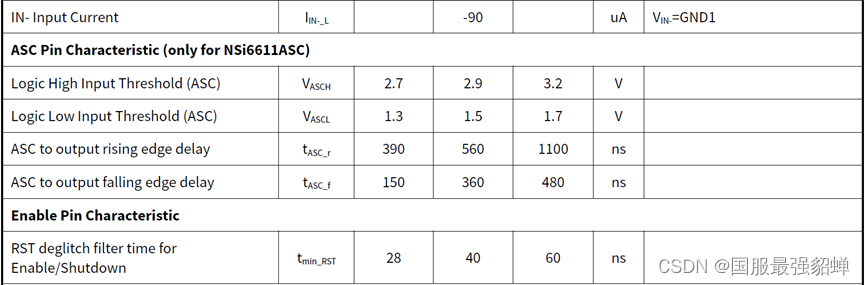

5.1. DC Electrical Characteristics 直流电气特性

所有最小和最大规格均适用于TJ=-40°C至150°C。典型值是在VCC1=3.3V或5V、VCC2=15或30V、VEE2=GND2下测试的。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

5.2. Switching Electrical Characteristics 开关电气特性

典型值为VCC1=5V，VCC2=15V。VEE2=GND2。所有最小和最大规格TJ=-40℃至150℃，CL=0.1nF。
