为什么必须区分火线和零线

 为什么必须区分火线和零线：

前些日子和同事一起测试设备，同事告诉我火线和零线随便接到板子上都可以，但是我的记忆里却是一定要区分，但是当时又说不出原因，这个问题在今天彻底分析，解答一下。

先说结论：同事说的没问题，火线或者零线接负载不区分也是可以工作的，但是也有问题，这样会带来安全隐患。

为什么必须区分火线和零线？

1. 安全问题：

   • 火线相对于大地有电压，零线理论上是接地的。

   • 如果你把火线接到电器的金属外壳端（例如插头接反），一旦设备内部绝缘损坏，可能会使外壳带电，导致触电风险。

2. 漏电保护器与断路器的工作机制：

   • 大多数空气开关、漏电保护器是只切断火线的，如果火线和零线乱接，可能出现断电后火线仍通电的危险。

   • 在维修时，如果错误认为已经断电，而实际上火线还带电，就有触电危险。

3. 一些电器内部有单极开关：

   • 如果把零线接到开关的一端，而火线直接进设备，当开关关闭时，设备内部仍然有电，存在潜在危险。

总结：

虽然技术上火线零线可以任意接通负载，但在实际布线中必须严格区分火线与零线，否则存在严重安全隐患。

人触电原理：

在普通市电系统中（例如 AC220V）：

• 火线（L）：对地电位为 220V。

• 零线（N）：对地电位为 0V（理论上是接地的）。

• 人体站在地面（等于接地），一旦接触火线，就形成了火线 → 人体 → 地的电流路径，人会触电。

⚠️ 注意：在市电中，只要你碰到任意一根火线或带电体，就可能形成回路，导致电流通过人体流向地面，引起触电。

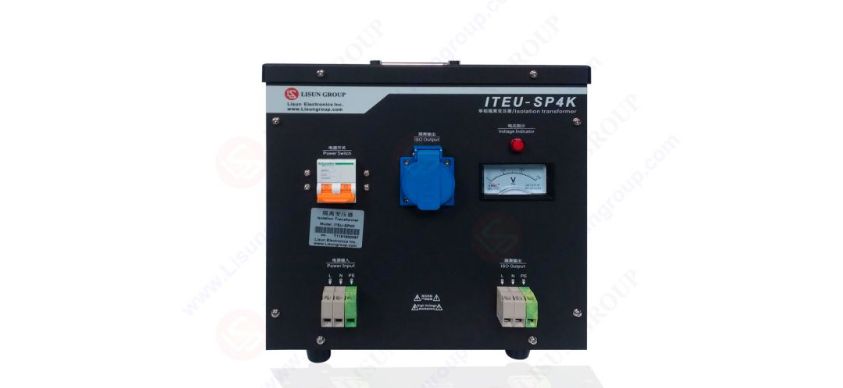

在测试的工程中，可以使用隔离变压器进行隔离保护：

（图片来源于网络，与任何实验机构无关）

隔离变压器是一种输入和输出之间通过电磁感应进行能量传递、但没有直接电气连接的变压器。其主要作用是电气隔离，不是为了升压或降压（虽然也可以变压），而是为了保护人身和设备安全。

初级绕组接市电（比如 AC220V），在铁芯中产生交变磁场。

次级绕组在这个交变磁场作用下，通过电磁感应感应出与初级电压相同或不同的交流电压。

整个能量传输过程是纯磁感应过程，初级和次级没有导线直接连接，实现了电气隔离

离变压器的次级绕组是完全悬浮在空中的，即：

它的两个端点都没有接地，整个次级电路的共模电位是不确定的。

假设隔离变压器输出仍为220V，输出端记为 A（热端）、B（冷端）：

• A 对 B：220V（交流）

• A 对地：浮空（相对于地电位不确定）

• B 对地：浮空

情况 1：人体接触隔离变压器次级某一端（A 或 B），站在地上：

• 因为次级是浮空的，对地没有电位差 → 不形成电流回路，电流不流过人体 → 不会触电！

✅ 这就是隔离变压器的关键保护原理：人体接触单一导线不会构成闭合电流回路。

情况 2：人体同时接触隔离变压器的两个输出端（A 和 B）

• 这相当于直接接到220V两端 → 形成电压差 → 电流通过人体 → 仍然会触电！

⚠️ 所以隔离变压器不能防止“双线同时触电”的情况，只能防止“单线+地”的触电。

如果隔离变压器次级两端短接：

• 和普通变压器一样会出现大电流，导致损坏或跳闸。

• 但如果某一端短接地，而不是两端短接，由于次级是浮地的，不会有大电流流动。
