soildworks装配体设计思路

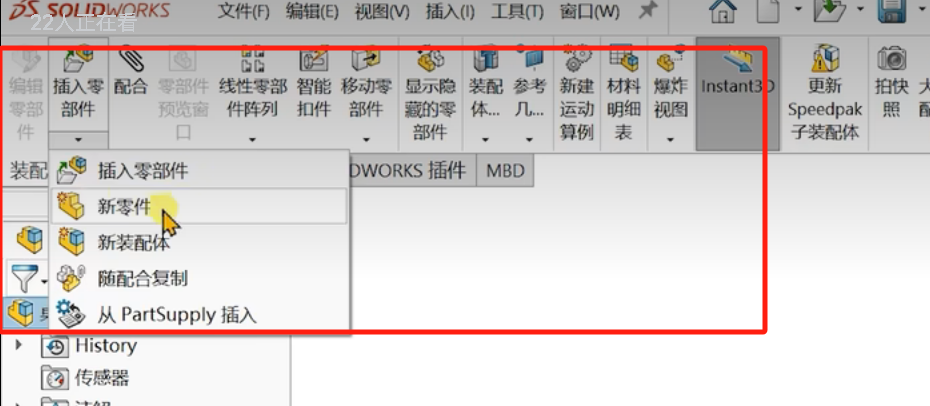

 装配体设计思想：先画一个母体零件，之后在装配体中用母体零件的平面新建草图设计零件。

先画大致的草图，之后利用智能尺寸和线与线的关系，定义草图中的直线：

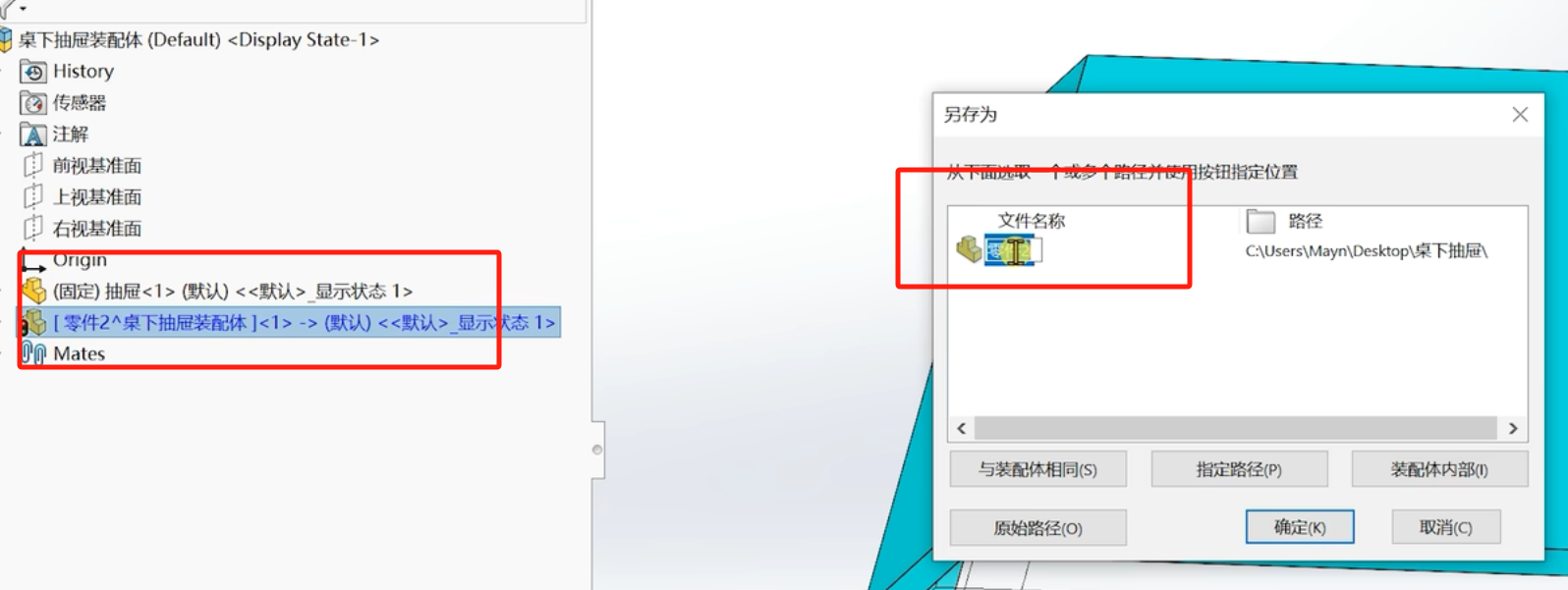

在装配体中画完新零件之后，需要重新命名加保存：

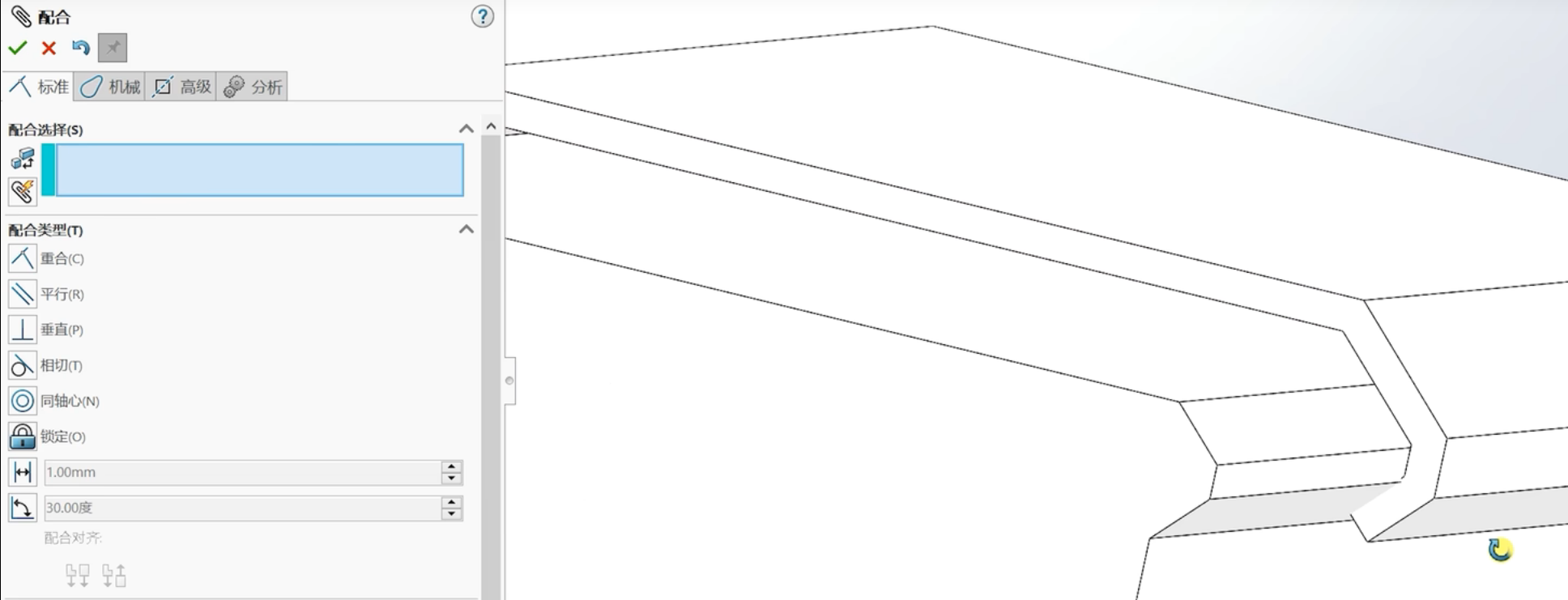

之后对零件添加配合关系，这个零件就完全加入系统中去了：

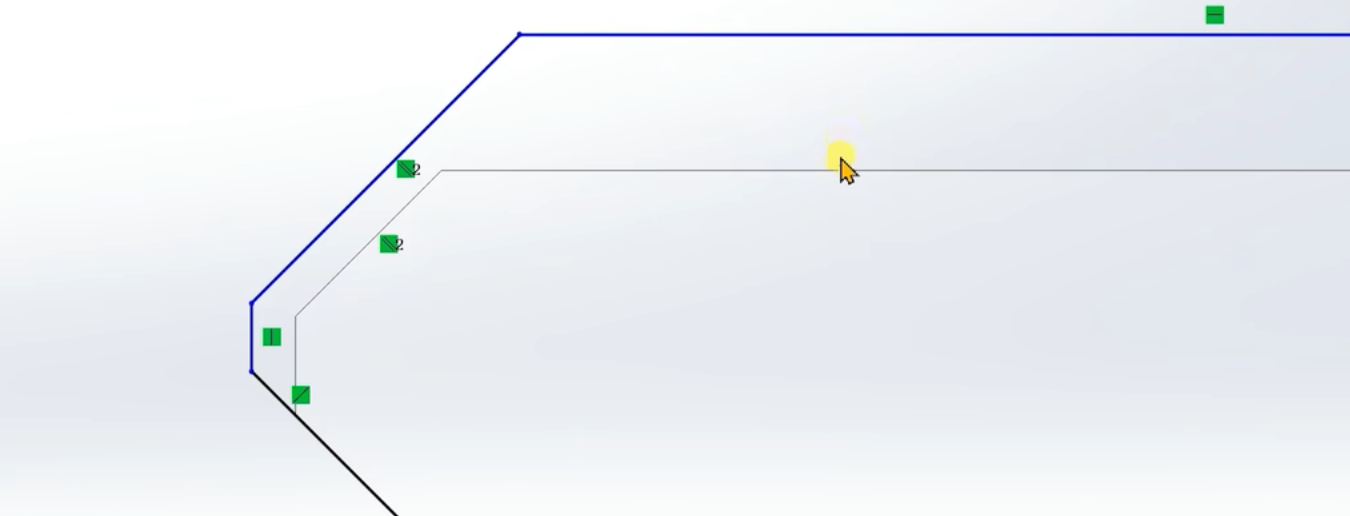

画草图的时候，标注完数据的线是黑色的，未定义的线是蓝色的，需要标注：

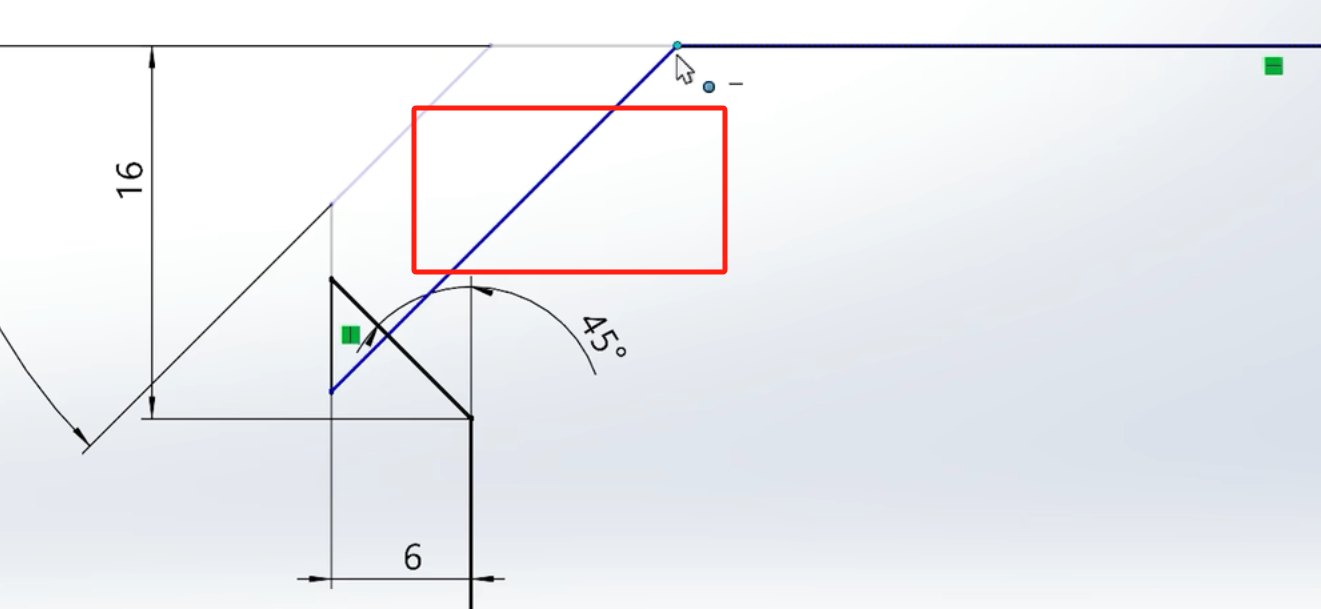

对于不需要的线，设置为构造线，这样在拉伸切除的时候就会忽略这个线：

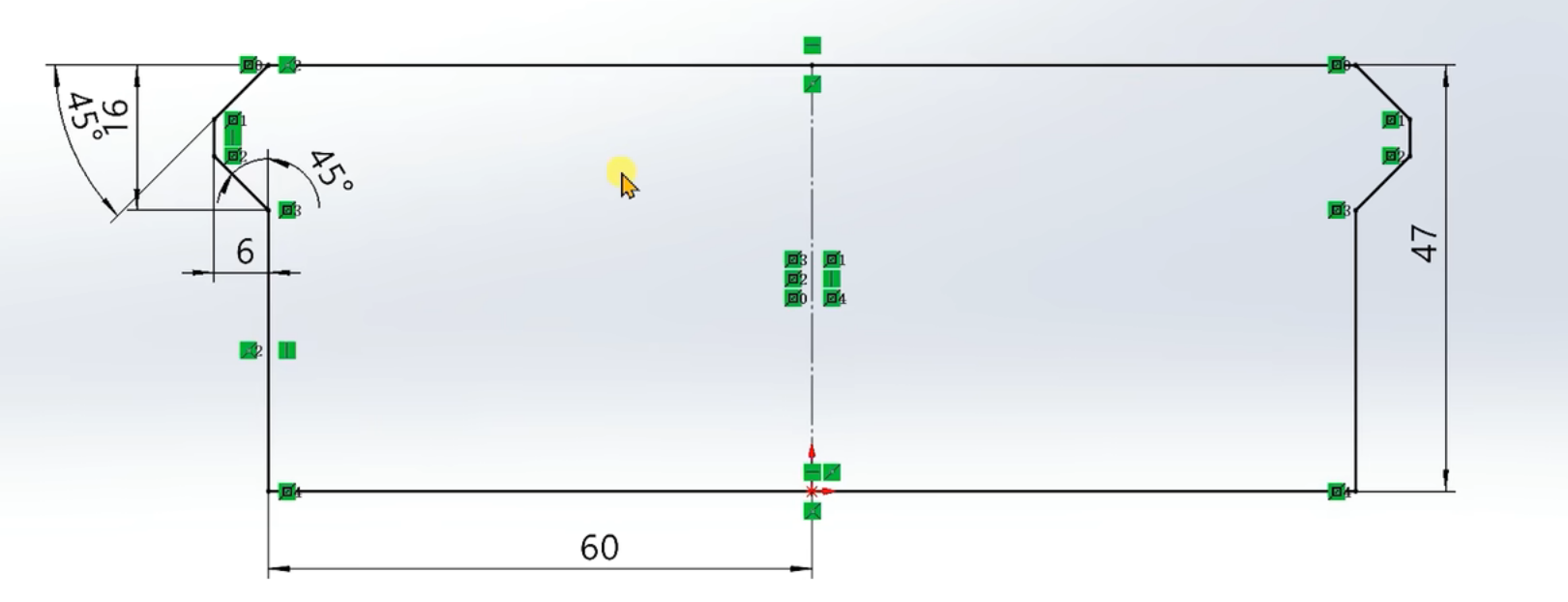

画草图的时候，对于对称的平面，画一半，另一半采用镜像对称就可以复制出：

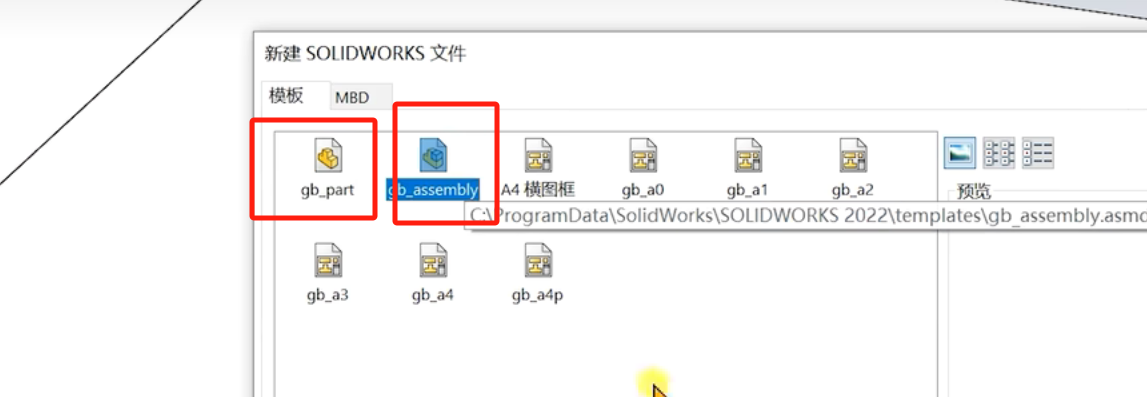

新建时候，左侧的红框框选的是新建零件，右侧的红框框选的是新建装配体：

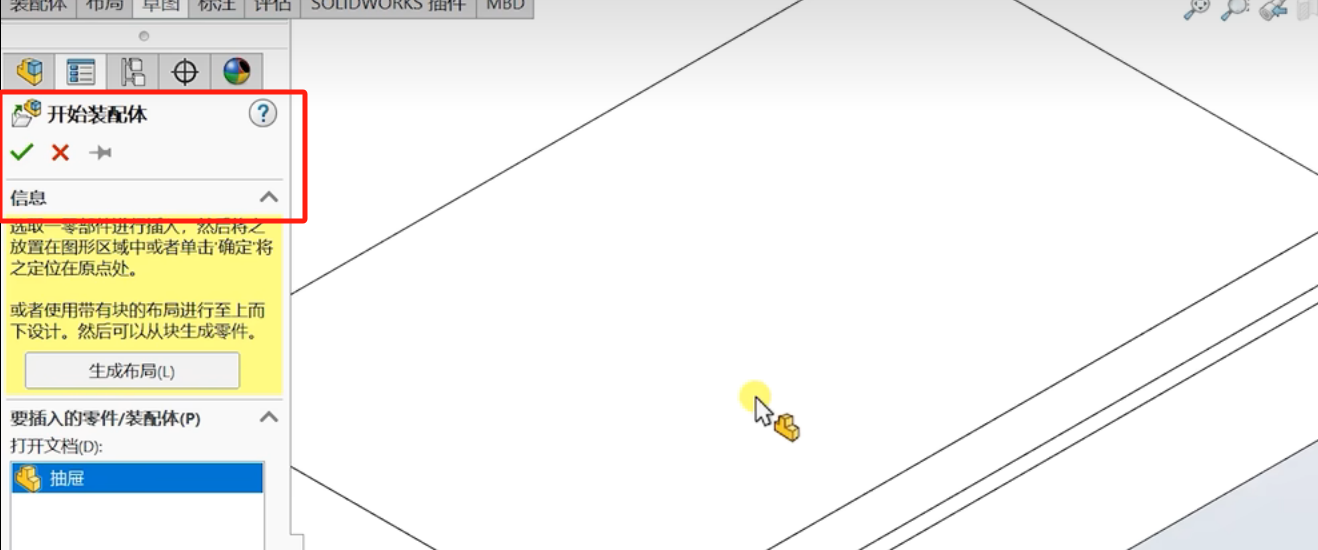

装配体中插入第一个零件的时候，需要点击红框中的绿色对钩，不然第一个零件坐标原点不能和装配体原点保持一致：
