20元搭建工业互联网，包含采集设备和数据大屏？nodeMCU+阿里云应用实践

概述及项目背景

现有的工业互联网平台，主要由物资需求计划（MRP）、制造执行系统（MES）、仓库管理系统（WMS）、ERP系统等等组成，以数字化的方式将企业的购、存、产、销、人、财、物资源统一管理起来。

在工厂的制造过程中，最重要的就是生产设备，如何实现对生产设备数据的监控和分析，是工业互联网重要的研究课题。

中国目前大部分工厂还处于自动化、智能化较低的工业2.0阶段，生产设备只有简单的控制逻辑，少数设备有本地数据接口，如何将这部分庞大的数据采集到互联网，是本文的讨论重点。

产品架构及工作流程

目标：使用低成本方案，将传统制造设备数据采集上云，实现数据展示和分析。

考虑到现实情况，本方案需满足以下需求：

• 由于很多制造业的利润微薄，本方案成本需要足够低，百元级别
• 由于大多数设备没有数据接口，本方案应采用非侵入式的、加装设备实现数据采集
• 实现数据的上下行，即支持数据上报，同时支持远程控制设备
• 实现简单的数据大屏、APP监控，开放数据接口供进一步进行数据分析
• 标准化，安装简单，做到通用方案无需技术人员上门安装，进一步降低成本

经过以多种方案的选型，我们选用了nodeMCU+阿里云的方案。nodeMCU是一款带有ESP8266 WiFi模块的开源的物联网平台，可以使用我熟悉的arduino IDE进行开发，成本约13元。

阿里云是一个成熟的物联网平台，可以通过MQTT协议连接设备，基于阿里云的各种SaaS应用，能够方便的开发数据大屏、APP等应用，按消息数收费，消息数量不多小项目几乎免费。

整体的工作流程如下。

1. 在阿里云平台创建产品和设备，定义设备功能参数
2. 进行设备端嵌入式开发调试
3. 在阿里云平台创建应用（数据大屏）
4. 大屏和设备联调

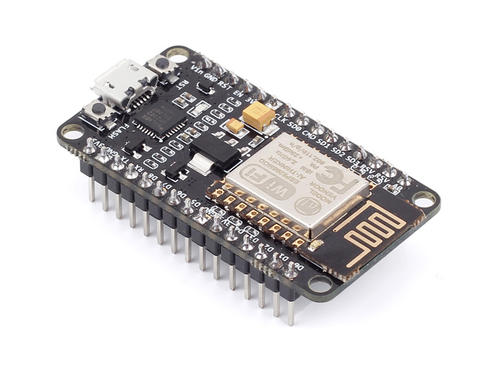

nodeMCU介绍

NodeMCU,是一个开源的物联网平台。 它使用Lua脚本语言编程。该平台基于eLua开源项目,底层使用ESP8266 sdk 0.9.5版本。由于我不熟悉Lua语言
