前言

SOP/S0IC封装：SOP是英文Small Outline Package 的缩写，即小外形封装。SOP 封装技术由1968~1969年菲利浦公司开发成功，以后逐渐派生出SOJ(J型引脚小外形封装)、TSOP (薄小外形封装)、VSOP (甚小外形封装)、SSOP (缩小型SOP)、TSSOP(薄的缩小型S0P)及SOT (小外形晶体管)、SOIC (小外形集成电路)等。

DIP封装：DIP是英文Double In-line Package的缩写，即双列直插式封装。插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。DIP是最普及的插装型封装，应用范围包括标准逻辑IC,存贮器LSI,微机电路等。

（AD封装库领取方式在文末）

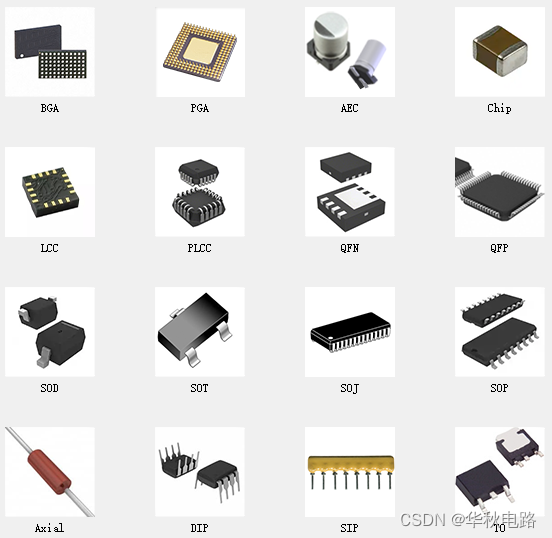

01封装类型

贴片元器件封装形式是半导体器件的一种封装形式。SMT 所涉及的零件种类繁多，样式各异，有许多已经形成了业界通用的标准，这主要是一些芯片电容电阻等等；有许多仍在经历着不断的变化，尤其是 IC 类零件，其封装形式的变化层出不穷，令人目不暇接，传统的引脚封装正在经受着新一代封装形式（BGA、FLIP CHIP等等）的冲击。
