上次用树莓派做了个信标,输出功率太小,只有10mW,发射了两天晚上,没有收到接收报告。
准备加个功放试试,电路图如下,淘宝上有成品或套件,我买的套件,十多分钟就焊接完成。

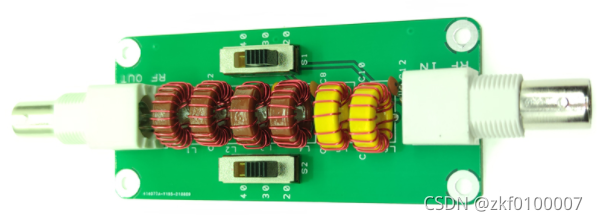

LPF也是淘宝买的三波段套件,用频谱仪测了一下,滤波效果确实不错。

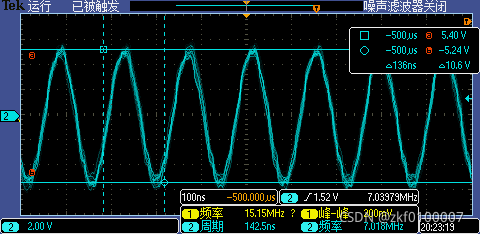

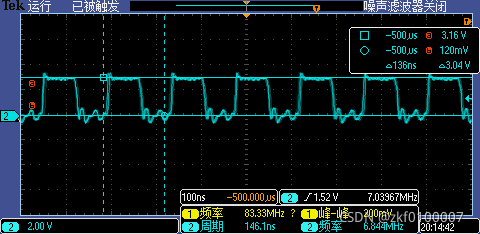

先是树莓派输出接LPF,再接PA,结果输出波形一团糟。在准备放弃时,调整了连接顺序,树莓派输出接PA,再接LPF,波形依次如下:

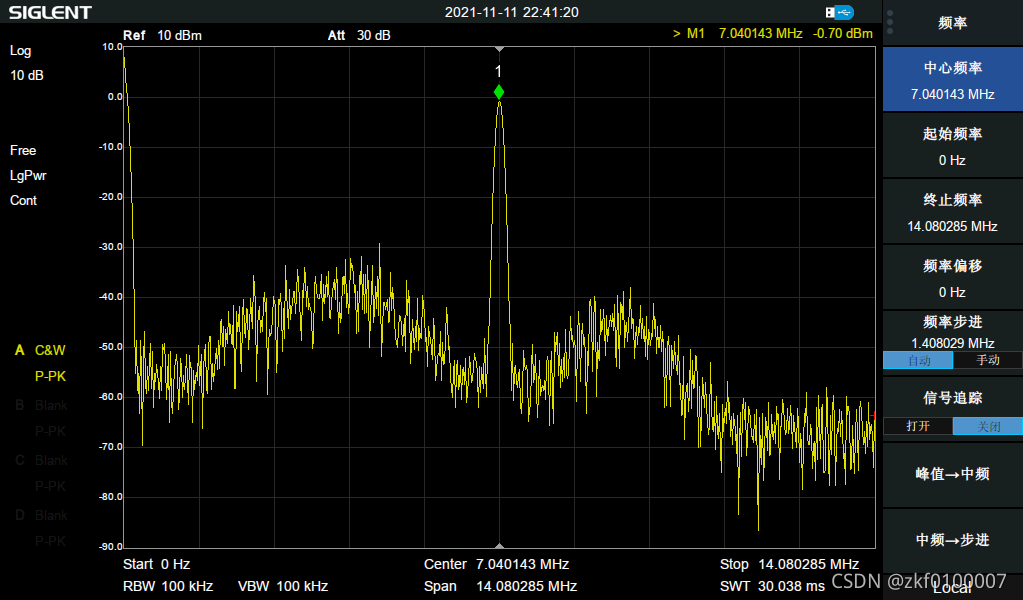

由图可知,最终输出峰峰值约为10V,输出功率约200mW,衰减20dB后用频谱仪测量如下:

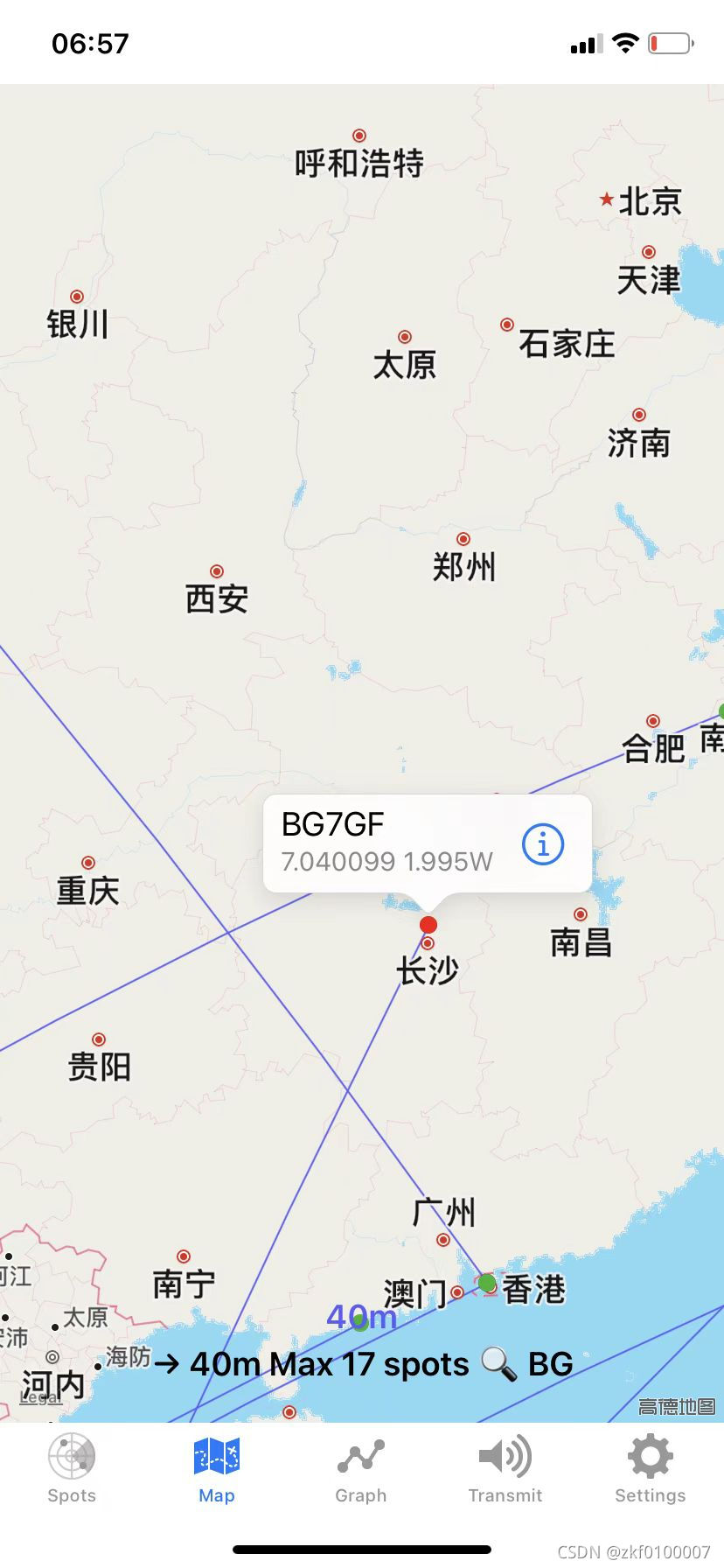

果然不久就有朋友收到信号了,如下:
