带死区的PID控制

带死区的PID控制是一种在传统PID控制算法的基础上加入“死区处理”机制的改进方法。死区用于设定一个小的误差范围,在此范围内,控制器不进行动作或保持某一固定输出值,从而避免在误差较小时频繁调整系统输出。这种方法可以减少控制器的振荡和能量消耗,特别适用于对微小误差不敏感的场景。

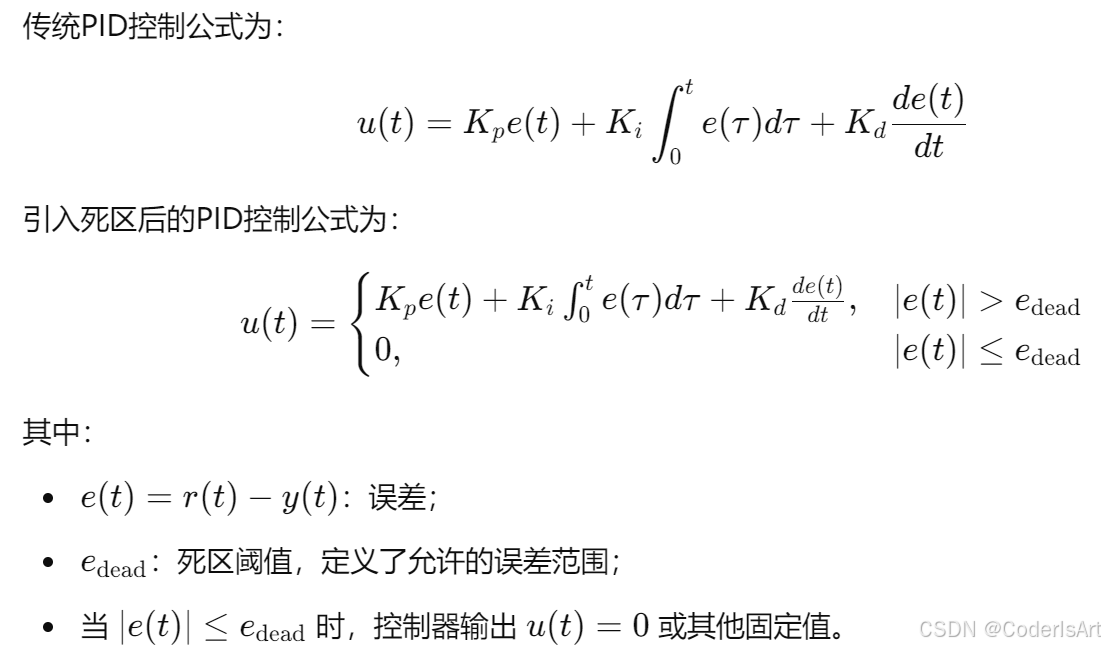

带死区PID控制原理

设计步骤

  1. 确定控制目标和死区范围

    • 根据控制对象的特性,确定允许的误差范围 edeade_{\text{dead}}edead​。例如,对于温度控制,允许 ±0.5°C 的误差。
  2. 调整 PID 参数

    • 先不考虑死区,使用标准方法调整 KpK_pKp​、KiK_iKi​、KdK_dKd​ 参数,确保系统能够正常工作。
    • 引入死区后,根据实际运行情况微调参数。
  3. 实现死区逻辑

    • 在控制算法中加入判断逻辑,当 ∣e(t)∣≤edead|e(t)| \leq e_{\text{dead}}∣e(t)∣≤edead​ 时,控制器输出保持为零或某一固定值。

伪代码实现

以下是带死区PID控制的伪代码实现:

class PIDWithDeadZone:
    def __init__(self, Kp, Ki, Kd, dead_zone, dt):
        self.Kp = Kp
        self.Ki = Ki
        self.Kd = Kd
        self.dead_zone = dead_zone  # 死区阈值
        self.dt = dt  # 时间步长
        self.integral = 0  # 积分项
        self.prev_error = 0  # 上一次误差

    def compute(self, setpoint, output):
        # 计算误差
        error = setpoint - output

        # 死区判断
        if abs(error) <= self.dead_zone:
            return 0  # 输出为0(或者其他固定值)

        # 比例项
        P = self.Kp * error

        # 积分项
        self.integral += error * self.dt
        I = self.Ki * self.integral

        # 微分项
        derivative = (error - self.prev_error) / self.dt
        D = self.Kd * derivative

        # 更新上一次误差
        self.prev_error = error

        # 控制输出
        return P + I + D

参数调整

  1. 死区范围 (edeade_{\text{dead}}edead​)

    • 如果死区范围太小,控制器容易频繁动作;
    • 如果死区范围太大,可能导致控制精度下降;
    • 根据系统特性和对误差的容忍度选择适当的死区范围。
  2. PID 参数 (KpK_pKp​, KiK_iKi​, KdK_dKd​)

    • KpK_pKp​:影响系统响应速度,通常较小的 KpK_pKp​ 更适合带死区的控制;
    • KiK_iKi​:消除稳态误差,适度调整以避免积分项在死区外累积过大;
    • KdK_dKd​:改善动态性能,但要避免过高引入震荡。

优点与缺点

优点
  1. 减少振荡和抖动:
    • 当误差较小时,死区防止控制器频繁调整输出,尤其对高灵敏度系统有效。
  2. 降低能耗:
    • 在死区范围内,控制器不动作,减少功率消耗。
  3. 提高系统寿命:
    • 减少执行机构的动作频率(如阀门、伺服电机)。
缺点
  1. 引入稳态误差:
    • 死区内的误差无法消除,适用于对高精度要求不高的系统。
  2. 动态性能下降:
    • 在接近死区边界时,系统响应可能变慢。

适用场景

  1. 温控系统:
    • 如空调或恒温箱,允许一定温差范围内的波动。
  2. 位置控制系统:
    • 如伺服电机控制,避免在目标位置附近的反复振荡。
  3. 低精度需求的场景:
    • 如流量控制、水位控制,允许误差范围较大的系统。

改进与优化

  1. 动态死区:
    • 根据误差变化率或系统状态动态调整死区大小。例如,快速变化时减小死区,稳态时增大死区。
  2. 结合模糊控制:
    • 用模糊逻辑动态调整死区范围,进一步提高适应性。
  3. 固定输出值:
    • 在死区范围内输出一个固定值(非零),适合需要维持某些运行状态的场景。

总结

带死区的PID控制是一种在允许误差范围内优化系统性能的有效方法。它通过减少控制动作频率,降低能耗和系统抖动,适用于对精度要求不高且具有一定允许误差的控制场景。通过合理设置死区范围和优化PID参数,能实现高效而稳定的控制效果。
