波形发生器IC芯片AD9833

AD9833 简介

AD9833 是一款低功耗、可编程的波形发生器 IC（集成电路），由 Analog Devices 公司推出，广泛应用于信号发生和测试设备中。它基于直接数字合成（Direct Digital Synthesis，DDS）技术，能够产生高精度的正弦波、三角波和方波信号。

---

AD9833 的关键特性

1. 频率范围：

   • 产生的输出信号频率范围为 0 Hz ~ 12.5 MHz。

2. 高精度频率控制：

   • 内部使用 28 位频率寄存器，能够实现极高的频率分辨率。
   • 在 25 MHz 的参考时钟下，频率分辨率可达约 0.1 Hz。

3. 低功耗：

   • 工作电流约 4 mA，非常适合低功耗应用。

4. 输出波形类型：

   • 正弦波、三角波、方波（TTL 电平）。

5. SPI 接口：

   • 使用标准的 SPI 通信协议配置频率、相位和波形类型。

6. 灵活相位控制：

   • 12 位相位寄存器，可实现两个独立的相位调节，适用于相位敏感应用。

7. 供电电压：

   • 工作电压范围为 2.3 V ~ 5.5 V，支持多种电压平台。

8. 芯片封装：

   • 小型 10 引脚 MSOP 或 10 引脚 LFCSP 封装，适合空间受限的应用。

---

AD9833 的典型应用

1. 测试与测量

   • 用于测试设备中生成高精度信号。

2. 通信系统

   • 用作本地振荡器或信号调制器。

3. 频率生成

   • 在校准设备中生成所需的参考频率。

4. 医疗电子

   • 用于生物传感器和医疗成像设备。

5. 声学与振动分析

   • 生成测试信号，分析设备的声学和振动性能。

---

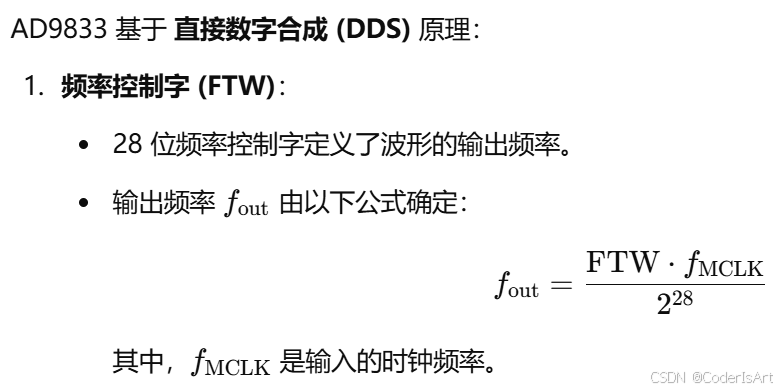

AD9833 的工作原理

1. 相位累加器：

   • 内部的相位累加器以 FTW\text{FTW}FTW 为步长递增，生成波形的相位。

2. 相位寄存器：

   • 相位寄存器允许用户配置两个独立的相位偏移，用于相位调制。

3. 波形存储器：

   • 相位累加器的输出通过查找表（LUT）转换为波形数据（正弦波或三角波）。

4. 数模转换器 (DAC)：

   • 最终的波形数据通过 10 位 DAC 转换为模拟信号。

---

引脚说明

引脚	名称	功能
1	AGND	模拟地。
2	AVDD	模拟电源 (2.3 V ~ 5.5 V)。
3	DGND	数字地。
4	DVDD	数字电源 (2.3 V ~ 5.5 V)。
5	MCLK	主时钟输入。
6	FSELECT	频率寄存器选择。
7	PSELECT	相位寄存器选择。
8	FSYNC	SPI 同步信号。
9	SCLK	SPI 时钟。
10	SDATA	SPI 数据输入。

---

SPI 通信配置

AD9833 的寄存器配置通过 SPI 总线完成，以下是基本的 SPI 通信格式：

1. 数据格式：

   • 每次通信传输 16 位数据，高字节先发送。

2. 寄存器配置命令：

   • 控制字（16 位）用于设置波形类型、频率寄存器、相位寄存器等参数。

3. 通信流程：

   • 拉低 FSYNC，开始传输。
   • 通过 SCLK 传输 16 位数据。
   • 传输完成后释放 FSYNC。

---

AD9833 的简单配置示例（C++ 代码）

以下代码演示如何使用 SPI 配置 AD9833 生成正弦波信号：

#include <SPI.h>

// AD9833 引脚定义
#define FSYNC 10  // SPI 同步引脚

void setup() {
    // 初始化 SPI
    SPI.begin();
    pinMode(FSYNC, OUTPUT);
    digitalWrite(FSYNC, HIGH);

    // 初始化 AD9833
    resetAD9833();
    setFrequency(1000);  // 设置频率为 1 kHz
    setWaveform(0x2000); // 选择正弦波
}

void loop() {
    // 主循环，信号生成持续运行
}

// 重置 AD9833
void resetAD9833() {
    digitalWrite(FSYNC, LOW);
    SPI.transfer(0x2100);  // 复位命令
    digitalWrite(FSYNC, HIGH);
}

// 设置输出频率
void setFrequency(long freq) {
    long freqWord = (freq * 268435456) / 25000000;  // 计算频率字（假设 MCLK = 25 MHz）

    // 分两次发送频率字
    digitalWrite(FSYNC, LOW);
    SPI.transfer(0x4000 | (freqWord & 0x3FFF)); // 低 14 位
    digitalWrite(FSYNC, HIGH);

    digitalWrite(FSYNC, LOW);
    SPI.transfer(0x4000 | ((freqWord >> 14) & 0x3FFF)); // 高 14 位
    digitalWrite(FSYNC, HIGH);
}

// 设置波形类型
void setWaveform(uint16_t waveType) {
    digitalWrite(FSYNC, LOW);
    SPI.transfer(waveType);  // 0x2000: 正弦波；0x2028: 方波
    digitalWrite(FSYNC, HIGH);
}

关键注意事项

1. 主时钟频率：

   • 确保提供的 fMCLKf_{\text{MCLK}}fMCLK​ 稳定且在规格范围内（通常为 25 MHz）。

2. 电源管理：

   • 如果不需要特定功能（如 DAC 或内部时钟），可通过寄存器关闭以节省功耗。

3. 输出信号调理：

   • AD9833 的输出信号需要经过滤波和放大电路处理，以获得更稳定的波形。

4. 频率精度与分辨率：

   • 与 fMCLK​ 和频率控制字的配置密切相关。

---

AD9833 以其低功耗、高精度和易用性，广泛用于教学、科研和工业领域，尤其是频率信号生成和测试设备中。
