华为设备的物理接口类型~看我这篇就够啦

1、以太网接口简介

本章描述的以太网接口即为以太网物理接口。

接口是网络设备之间交换数据并相互作用的部件，分为物理接口和逻辑接口两类。物理接口分为负责承担业务传输的业务接口和负责管理设备的管理接口，例如10GE业务接口和MEth管理接口；逻辑接口是指能够实现数据交换功能但物理上不存在、需要通过配置建立的接口，需要承担业务传输，例如VLANIF接口、Loopback接口。

以太网以其高度灵活、相对简单、易于实现等特点，成为目前最重要的一种局域网组网技术。以太网接口是提供给用户操作或配置的真实存在、有器件支持的以太网物理接口，主要用于接收和发送数据。

根据接口承载的业务功能不同，交换机的以太网接口可以分为：

• MEth管理接口。MEth管理接口主要为用户提供配置管理支持，也就是用户通过此类接口可以登录到设备，并进行配置和管理操作。MEth管理接口不承担业务传输
• 业务接口。主要承担业务数据的接收和发送

根据接口支持的速率，交换机的以太网接口可以分为：

• GE接口
• 10GE接口
• 25GE接口
• 40GE接口
• 100GE接口

根据接口的电器属性，交换机的以太网接口可以分为：

• 光接口
• 电接口

根据接口的处理报文的转发方式，交换机的以太网接口可以分为：

• 二层以太网接口：是一种物理接口，工作在数据链路层。它只能对接收到的报文进行二层交换转发，也可以加入VLAN，通过VLANIF接口对接收到的报文进行三层路由转发
• 三层以太网接口：是一种物理接口，工作在网络层，可以配置IP地址。它可以对接收到的报文进行三层路由转发，即可以收发源IP和目的IP处于不同网段的报文

2、接口简介

GE电接口	GE电接口工作在数据链路层，处理二层协议，实现二层快速转发，GE电接口支持的最大速率为1000Mbit/s
GE光接口	GE光接口工作在数据链路层，处理二层协议，实现二层快速转发，GE光接口支持的最大速率为1000Mbit/s
10GE电接口	10GE电接口工作在数据链路层，处理二层协议，实现二层快速转发，10GE电接口支持的最大速率为10000Mbit/s
10GE光接口	10GE光接口工作在数据链路层，处理二层协议，实现二层快速转发，10GE光接口支持的最大速率为10000Mbit/s。
25GE光接口	25GE光接口工作在数据链路层，处理二层协议，实现二层快速转发，25GE光接口支持的最大速率为25000Mbit/s
40GE光接口	40GE光接口工作在数据链路层，处理二层协议，实现二层快速转发，40GE接口支持的最大速率为40000Mbit/s。 40GE光接口可以作为一个单独的接口使用，也可以拆分成两个或者四个10GE光接口使用
100GE光接口	100GE光接口工作在数据链路层，处理二层协议，实现二层快速转发，100GE接口支持的最大速率为100000Mbit/s。 100GE光接口可以作为一个单独的接口使用，也支持拆分为10GE、25GE接口或者40GE接口，具体拆分描述请参考接口拆分

3、怎么区分电口跟光口

3.1 最准确的方法

交换机：

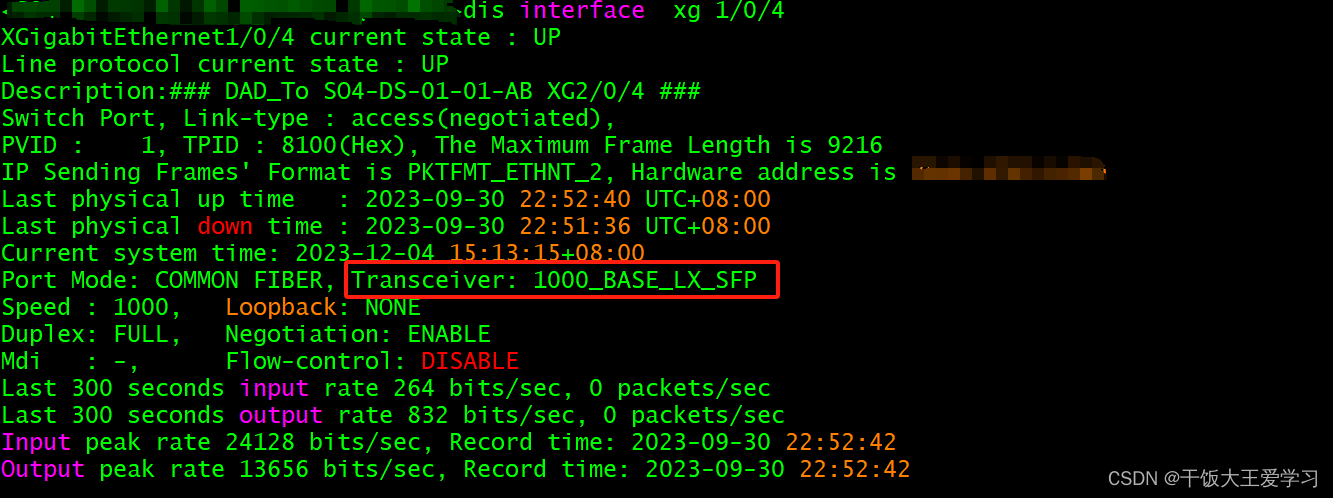

dis interface xxxx，查看接口的具体信息，Transceiver：光模快信息，Speed：协商速率

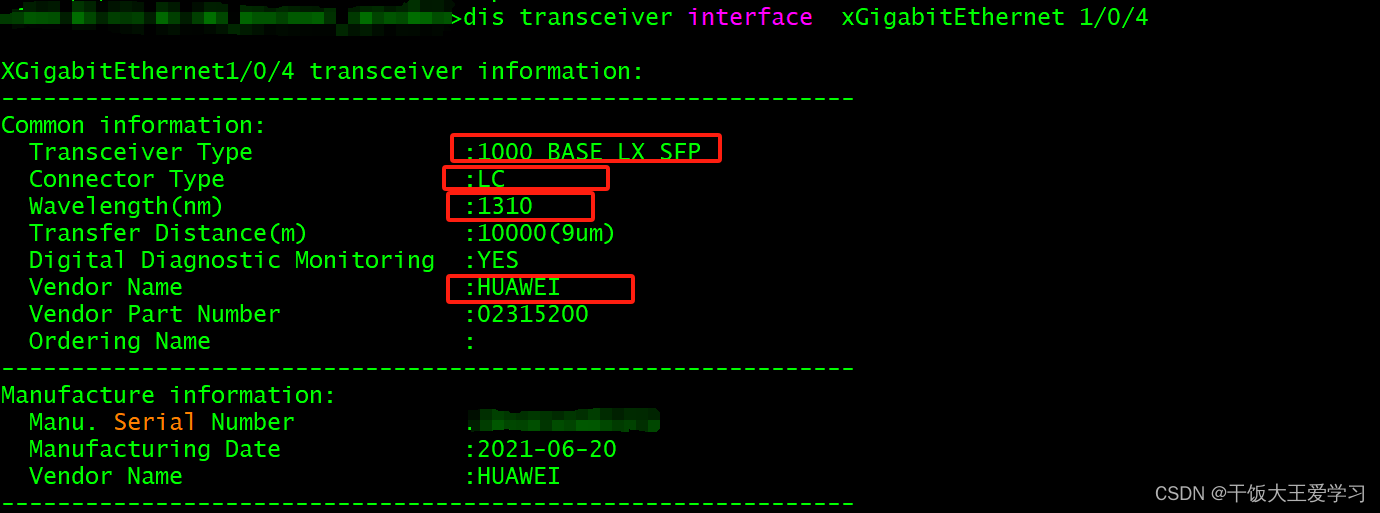

dis transceiver interface xxx：查看光模块的具体信息，Transceiver Type：光模块类型，Connector Type：连接的接口类型，Wavelength(nm)：波长，Vendor Name：制造厂商，Manu. Serial Number：序列号

防火墙：

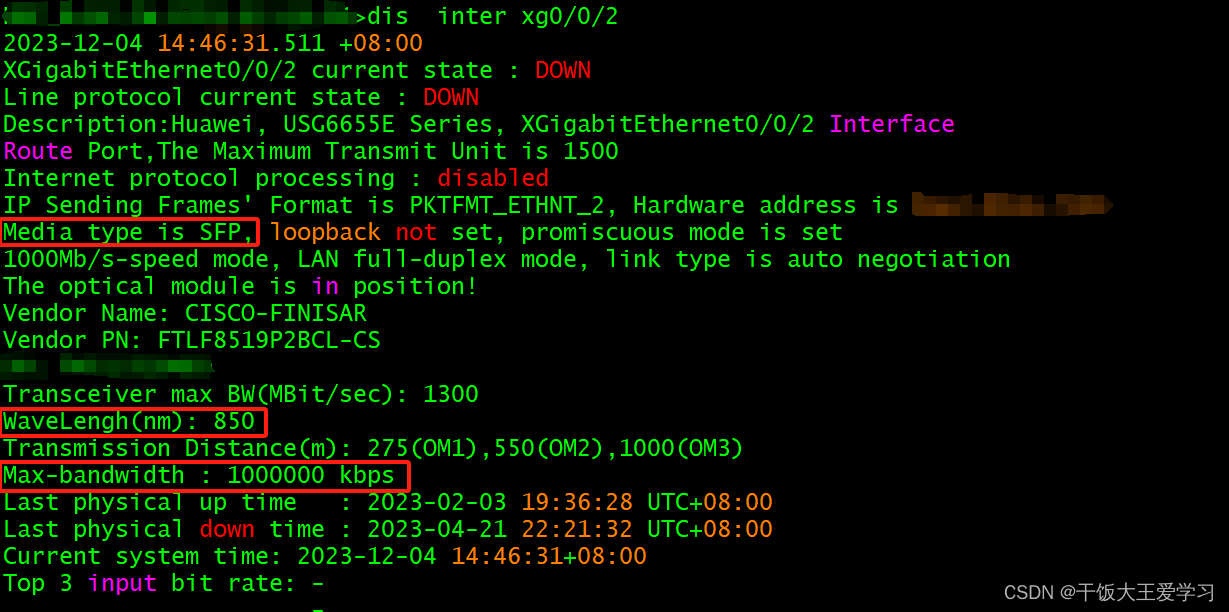

dis interface xxxx，查看接口的具体信息，Media type is SFP：介质类型为光口，WaveLengh(nm): 850：波长为850：Max-bandwidth : 1000000 kbps：最大的带宽

区别：为什么交换机有dis transceiver 查看光模块信息的命令，但是防火墙没有，因为防火墙在出厂的时候就自带光口，不需要光模快，这是第一种也是最准确的一种

3.2 通过接口名称判断

dis interface  brief

查看显示结果，可以根据接口名称中的关键字判断接口类型。例如，GigabitEthernet 表示电口，而 XGigabitEthernet 或 X40GE 表示光口

不过这个只是粗略的判断了，千兆接口以及万兆接口都是符合IEEE标准的，理论上是电口跟光口都是可以的

4、单模光纤跟多模光纤的区别

简单来说：

单模光纤：单模光纤传输频带宽，传输容量大，适用于长距传输，但是相对应的成本高

多模光纤：多模光纤有模式色散缺陷，其传输性能比单模光纤差，但成本低，适用于较小容量、短距传输

4.1 怎么区分单模光纤跟多模光纤

最准确的办法：根据波长

单模光纤：1310nm和1550nm

多模光纤：850nm

根据颜色：

单模：黄色

多模：橘色

根据型号：

单模：单模的型号通常是GYTS和GYXTW

多模：多模的型号是GYFTZY以及GYFTY

根本标识：

单模：SM的是单模

多模：MM的是多模

5、光模块术语解释

5.1 传输距离

光信号所能传输的最大距离，因为光纤本身对光信号有色散、衰减等副作用，所以不同类型的光源发出的光所能传输的距离不一样

5.2 接口速率

光器件所能承载的无误码传输的最大电信号速率，以太网标准规定的有：125Mbit/s、1.25Gbit/s、10.3125Gbit/s、41.25Gbit/s

5.3 封装类型

光模块的外观分类，比如：SFP、eSFP、SFP+、XFP、QSFP+、CXP、CFP、QSFP28等

• SFP：small form-factor pluggable，小型可插拔
• eSFP：enhanced small form-factor pluggable，增强型SFP，指的是带电压、温度、偏置电流、发送光功率、接收光功率监控功能的SFP，当前所有的SFP都带，所以也就把eSFP都统一叫SFP了
• SFP+：small form-factor pluggable plus，指速率提升的SFP模块，因为速率提升，所以对EMI敏感，壳子上面的裙片做的多了，配对的笼子也稍微紧了。
• XFP：X是罗马数字10的缩写，表示10GE的意思，所有的XFP模块都是10GE光模块。
• QSFP+：Quad SFP+，四通道SFP+。
• QSFP28：接口封装大小与QSFP+相同，支持速率为100GE的QSFP28光模块和40GE的QSFP+光模块。

5.4 中心波长

在发射光谱中，连接50℅最大幅度值线段的中点所对应的波长。

5.5 光纤模式

根据光纤的纤芯直径及特性分为多模和单模，一般多模光纤纤芯直径大，模式色散严重，所以和多模光模块配合传输短距；而单模光纤模式色散小，所以可传输远距离。

5.6 模式带宽

模式带宽是主模中心波长的最大峰值跌落一定dB后的带宽，表征光谱特性。

5.7 光纤直径

光纤的纤芯直径，有国际标准：多模的为62.5um和50um，单模的为9um。

5.8 光纤等级

因为不同波长的光在不同的光纤中都有自己的最佳工作窗口，为调整最佳调整工作波长或色散特性，改变折射率分布，将光纤分为：多模光纤（G.651）、普通单模光纤（G.652）、色散移位光纤（G.653）、非零色散移位光纤（G.655）等，常用的是G.651和G.652。

5.9 接头类型

光模块光口（插入光纤部位）的类型，常见的有：LC（所有的SFP、SFP+、XFP）、MPO（150m的QSFP+）等。

5.10 发送光功率

在模块的正常工作条件下，模块输出的光功率。

5.11 接收灵敏度

在一定的误码率（BER=10-12）条件下，接收组件能接收的最小输入平均光功率。

5.12 过载光功率

在一定的误码率（BER=10-12）条件下，接收组件能接收的最大输入平均光功率。

5.13 消光比

全调制条件下信号平均光功率与空号平均光功率比值的最小值，表征0、1信号的区别能力。
