  1. 外部电路

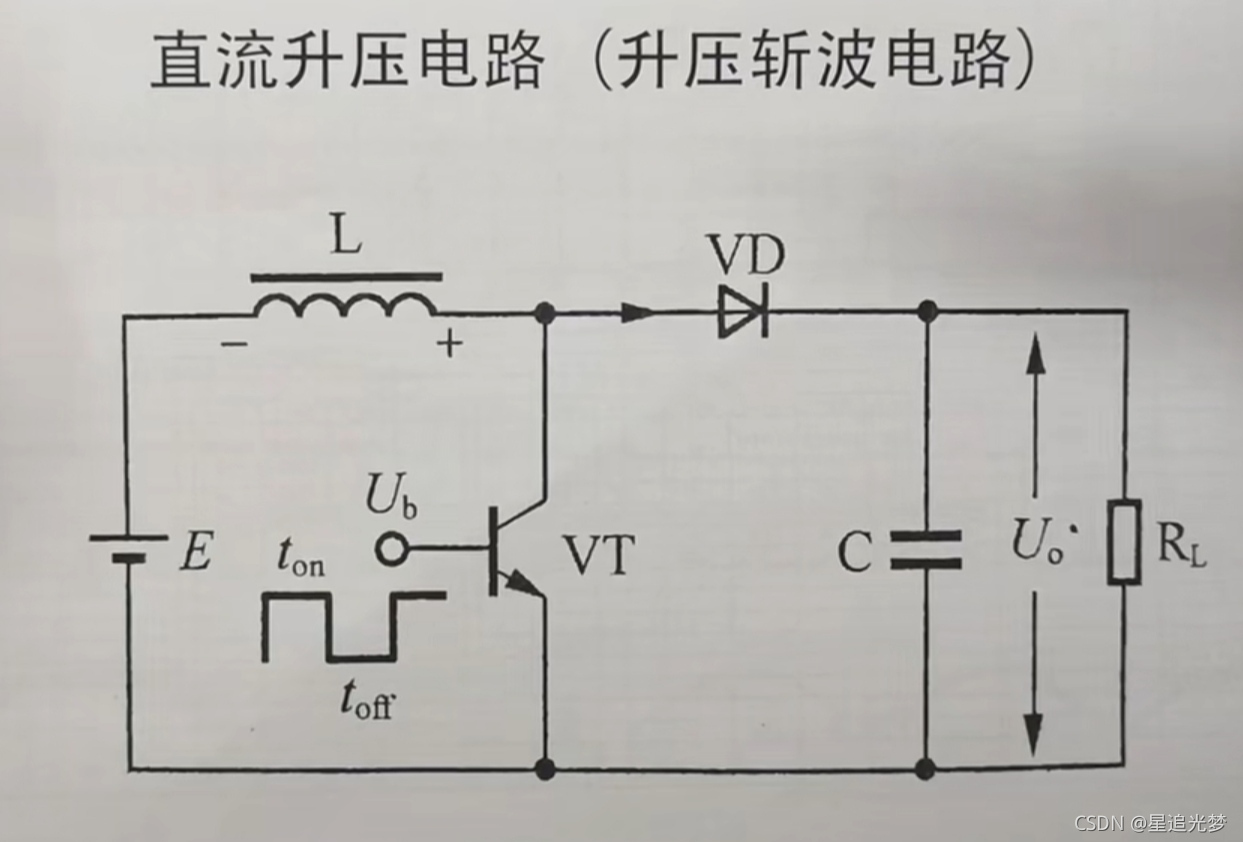

这是最基础的升压电路 ，需要的原件不多，由于要用到PWM，二极管最好用肖特基快恢复二极管，电容耐压值也要高一点

这里我在输出端接了一个氖管 ，由于氖管起辉电压在七八十伏左右，这样便于观察实验现象

    2.原理

三极管基极利用单片机产生PWM波控制其开关占空比，而三极管开关过程会让电感产生感生电动势，与电源叠加从而达到升压效果，二极管与电容是用于稳定输出的。

    3.制作

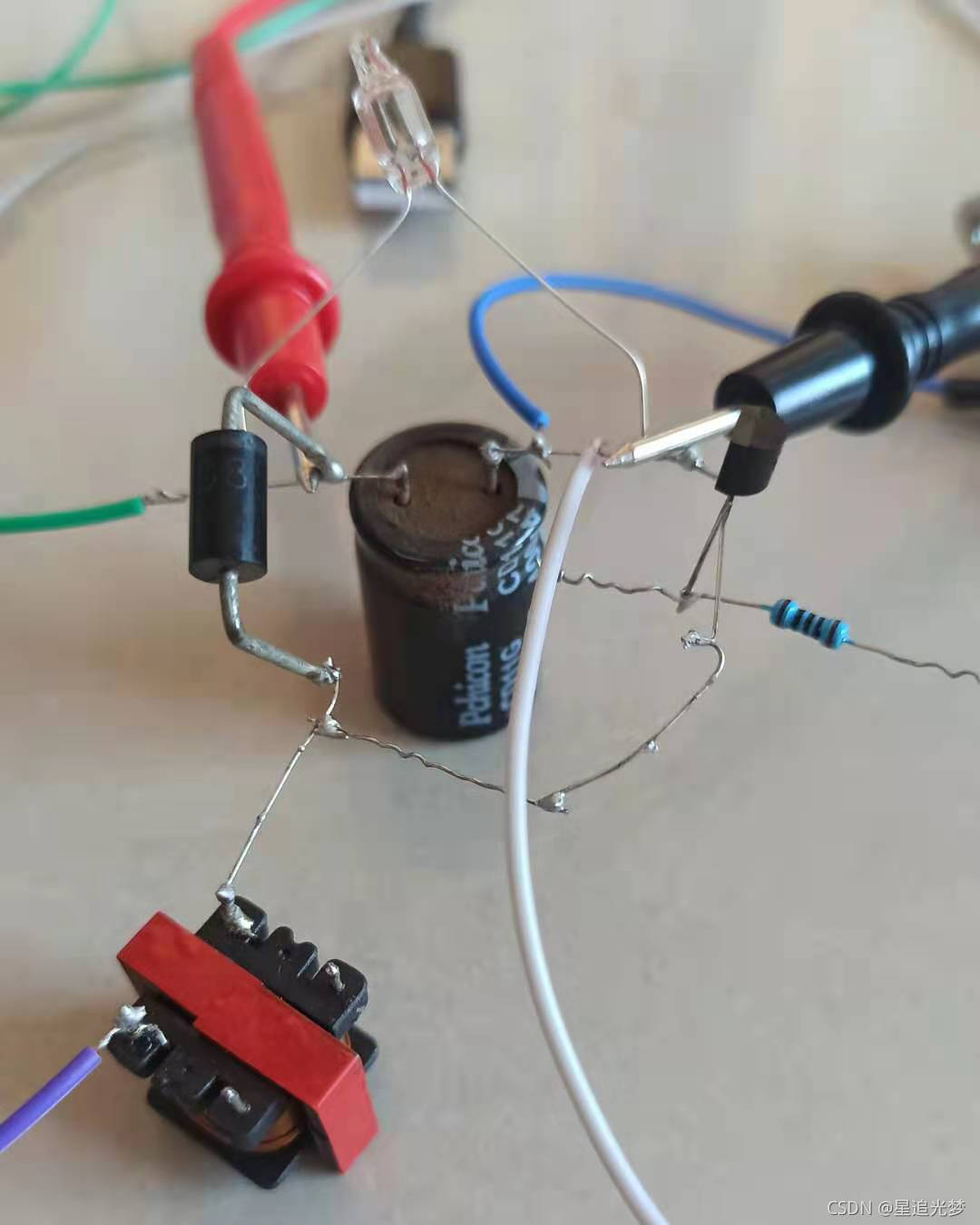

由上图可以看到，我用了一个变压器当电感，自己绕也是可以的，不过要记得加铁芯，不过三极管没找到大功率的就用拆下来的2N2222了（接负载发热严重），代码放文末。

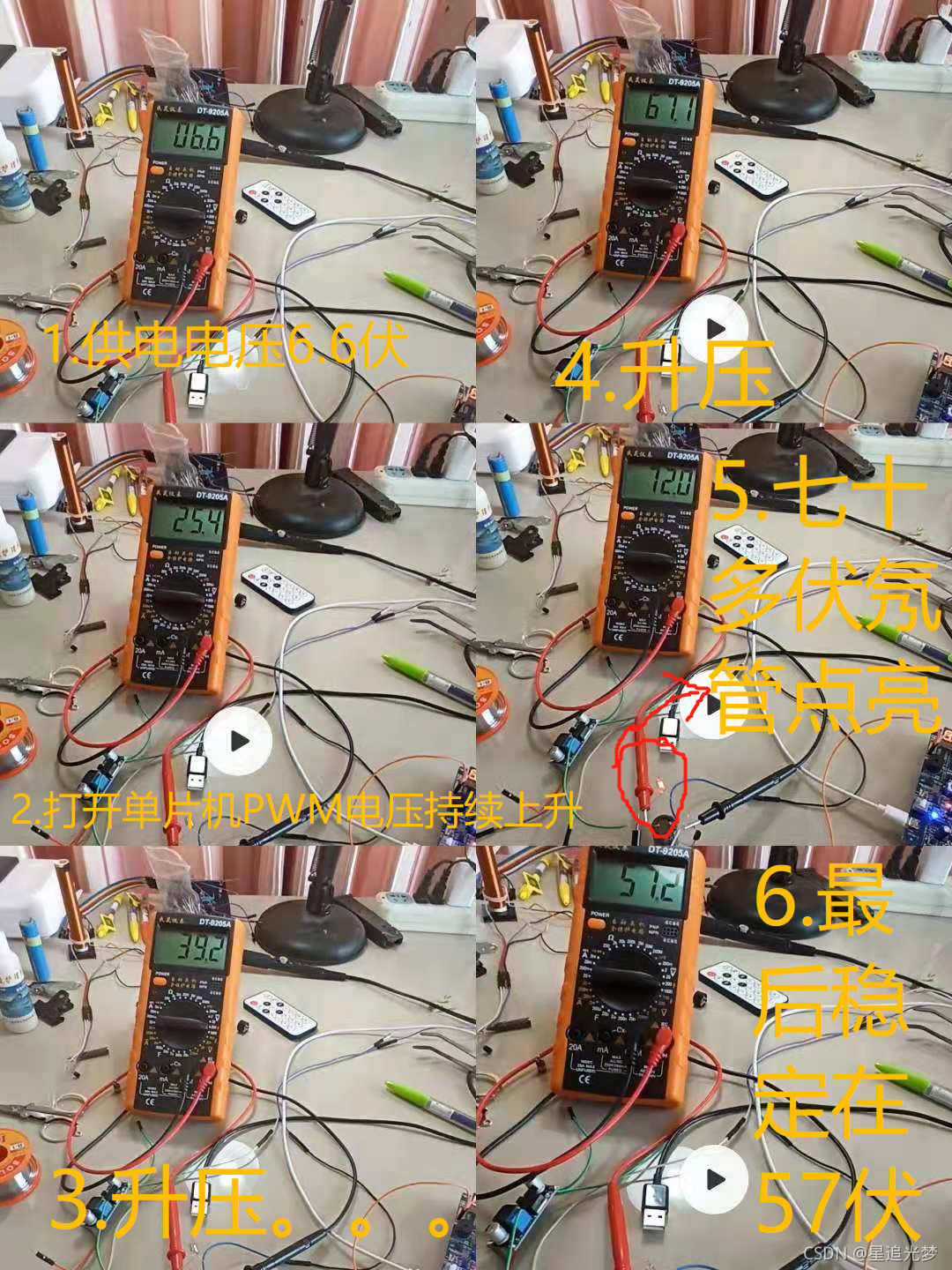

    4.效果演示

由于不方便上传视频，就多放了几张图片

     5.程序

#include<reg51.h>

#define uint unsig
