【花雕学编程】Arduino动手做（199）---ESP32 LCD12864屏之显示 三行英文文本

37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百九十九：蓝屏LCD12864液晶屏 带中文字库 带背光12864-5V 并口串口

显示器 12864 蓝底白字 - 3.3V
这是一个带 LED 背光的带框型 LCD 图形 128x64。ST7920 控制器型 LCD，具有简单的命令界面。该显示器利用非官方的 12864 Arduino 库和 ST7920 芯片，使其成为几乎所有 Arduino 板项目的绝佳选择。LCD 在蓝色 LED 背光背景上提供白色文本，其引脚支持并行和串行接口。它在 3.3V 下工作，并集成了对比度调整软件控制。

实验模块接线示意图

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百九十九：蓝屏LCD12864液晶屏 带中文字库 带背光12864-5V 并口串口
项目之二：ESP32 LCD12864屏之显示三行英文文本

实验开源代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验一百九十九：蓝屏LCD12864液晶屏 带中文字库 带背光12864-5V 并口串口
  项目之二：ESP32 LCD12864屏之显示三行英文文本
*/

#include <Arduino.h>
#include <U8g2lib.h>
#include <SPI.h>

// 使用软件 SPI，保证 ESP32 兼容
U8G2_ST7920_128X64_F_SW_SPI u8g2(U8G2_R2, /* Clock=*/ 18, /* Data=*/ 23, /* CS=*/ 16, /* Reset=*/ 17);

void setup() {
  Serial.begin(115200);
  Serial.println("初始化 ST7920...");

  u8g2.begin();
  u8g2.setPowerSave(0);  // 确保屏幕非休眠状态
  u8g2.setContrast(20); // 调整对比度
  u8g2.setDisplayRotation(U8G2_R2);  // **永久旋转 180 度**

  Serial.println("初始化完成");
}

void loop() {
  u8g2.setFont(u8g2_font_ncenB14_tr);  // 选择字体
  u8g2.firstPage();
  do {
    u8g2.setCursor(0, 20);
    u8g2.print("Hello, ESP32!");

    u8g2.setCursor(0, 40);
    u8g2.print("Welcome to ST7920");

    u8g2.setCursor(0, 60);
    u8g2.print("Display Rotation");
  } while (u8g2.nextPage());

  delay(1000);
}

代码解读
这段代码主要完成了 ST7920 屏幕的 180 度旋转，并显示 三行英文文本，其中核心逻辑如下：

1. 屏幕初始化
   ✅ 使用 U8g2.begin(); 启动 ST7920
   ✅ 调用 setPowerSave(0); 确保屏幕不会进入休眠
   ✅ 调用 setContrast(200); 让文本更清晰可见
   ✅ 设定 旋转 180 度 setDisplayRotation(U8G2_R2);

2. 文本显示
   ✅ 选择 合适的字体 u8g2_font_ncenB14_tr
   ✅ 通过 setCursor(x, y); 控制 三行文本的位置
   ✅ 逐步绘制文本 firstPage(); do { … } while (nextPage());

3. 动态刷新
   ✅ delay(1000); 控制 每秒更新屏幕
   ✅ 使 ST7920 循环显示三行固定文本，不会闪烁

这段代码可以保证 每次启动都旋转 180 度，并显示三行英文。

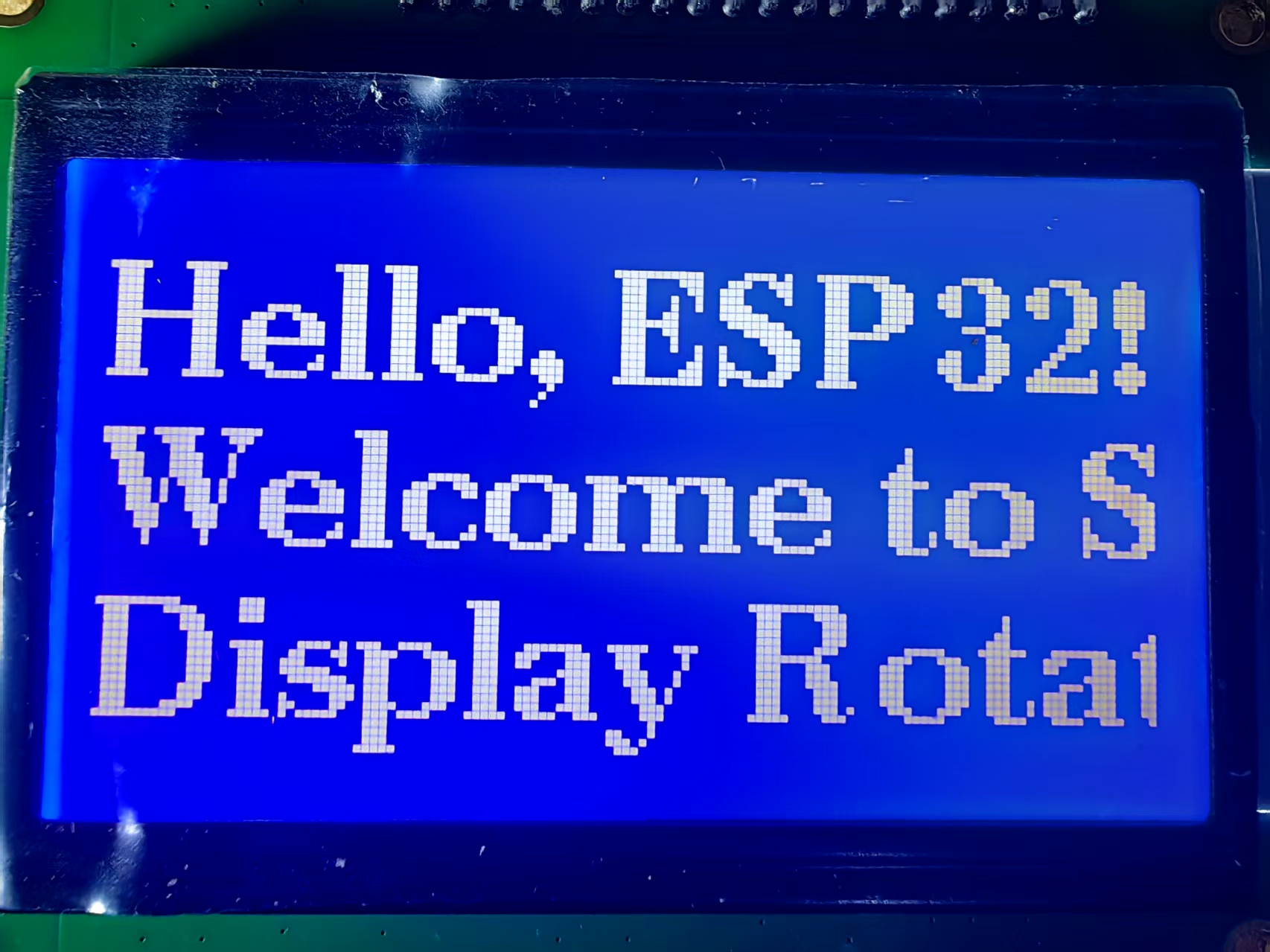

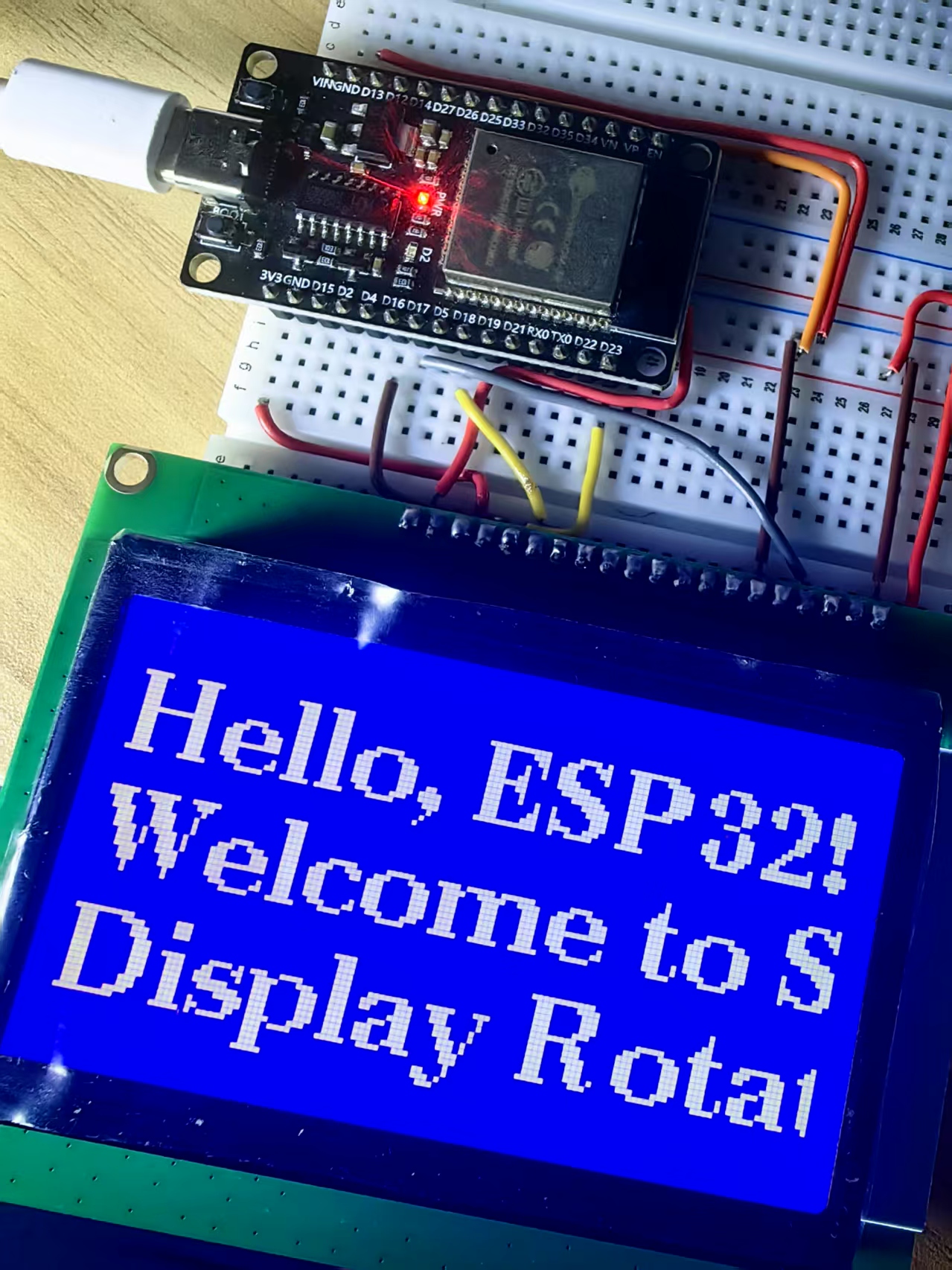

实验场景图
