倒装COB封装技术与常规SMD封装技术差异对比

  倒装COB显示屏与常规SMD LED显示屏一个很大的差异点就是在于封装工艺的不同,COB(Chip on Board)封装和SMD(Surface Mounted Device)封装是LED显示屏领域中两种常见的技术,所表现出来的差异主要在于封装结构、工艺流程、性能特点以及应用领域等诸多方面,今天跟随COB显示屏厂家中品瑞科技一起来看看,倒装COB封装技术与SMD封装方面的差异:

倒装COB显示屏


  一、封装结构:
  1、COB封装:将LED芯片直接贴装在PCB板上,然后通过导电或非导电胶固定,再进行引线键合来实现电气连接,最后用胶体整体包裹芯片和引线,形成一个平面化、无引脚的封装结构。这种方式无需底部引脚,能大幅缩小封装体积,因此其能够实现更小像素间距产品的制作,比如常规SMD LED显示屏很难实现的P0.6、P0.7系列产品,使用COB封装工艺能够轻易实现;
  2、SMD封装:LED芯片被放置在带有金属或塑料支架的表面,通过金丝或铜线与支架上的焊盘连接,之后用环氧树脂包封保护,制成SMD LED灯珠。这些灯珠再通过回流焊技术固定在PCB板上,形成显示单元;

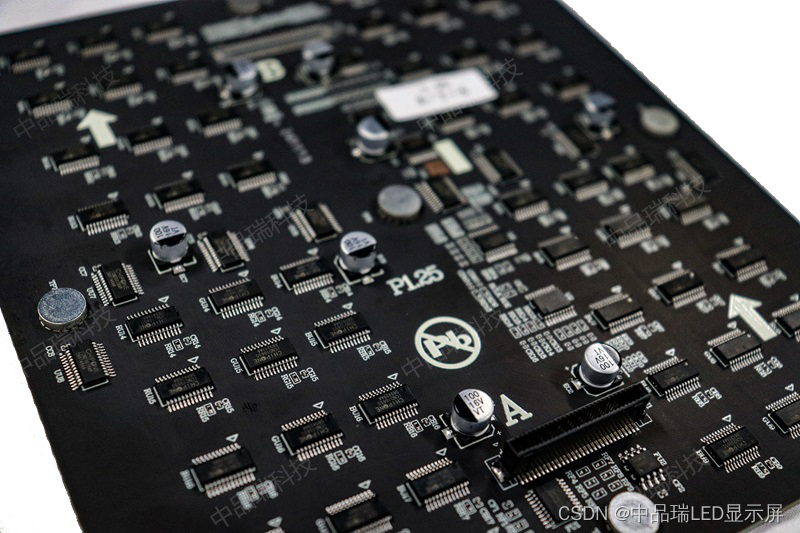

COB显示屏模组背面


  二、工艺流程:
  1、COB封装流程相对简化,减少了传统SMD封装中的支架使用、灯珠封装、运输储存等环节,更易于自动化生产;
  2、SMD封装则包含更多步骤,如灯珠单独封装、运输、再到屏厂组装,工艺链较长,成本控制和质量控制难度相应增大;

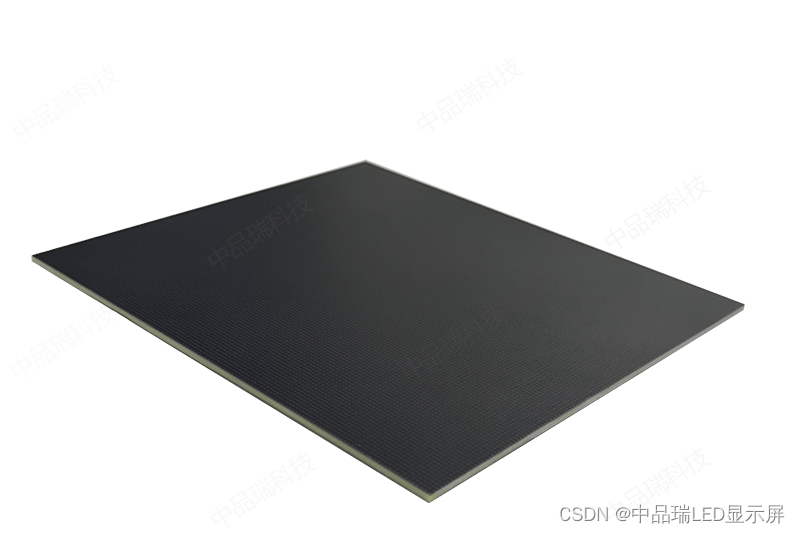

COB显示屏模组


  三、性能特点:
  1、防护性:COB封装因为芯片直接封装在板上,具备更好的防尘、防水和抗撞击性能;
  2、散热:COB封装通常具有更佳的热传导路径,散热效率较高,能有效降低工作温度;
  3、显示效果:COB显示屏点间距更小,可实现更高清、更均匀的显示效果,且视角宽广,色彩饱和度和对比度更优;
  4、维护:SMD显示屏维修相对容易,单个灯珠可更换;COB显示屏若出现故障,维修可能需要更复杂的操作,甚至需要返厂维修,因此,产品在设计制造的时候,将其表面硬度设计为4H硬度,如此能够大幅度降低产品因为碰撞带来的损坏;

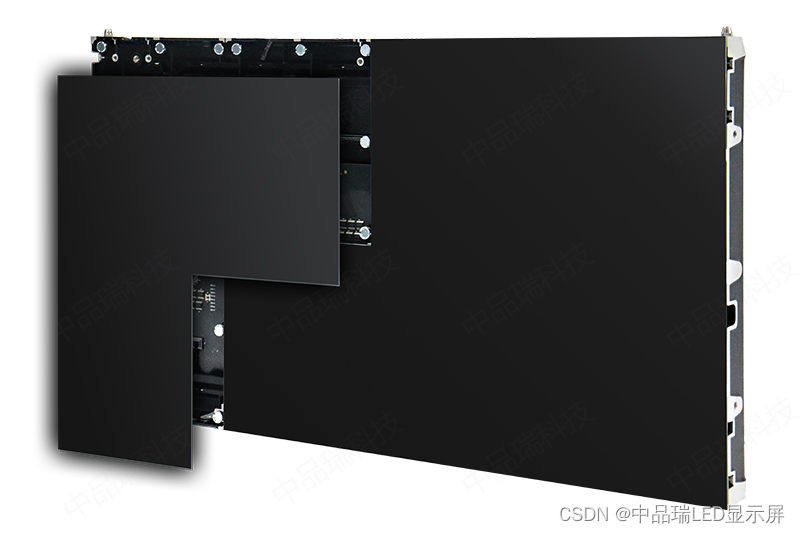

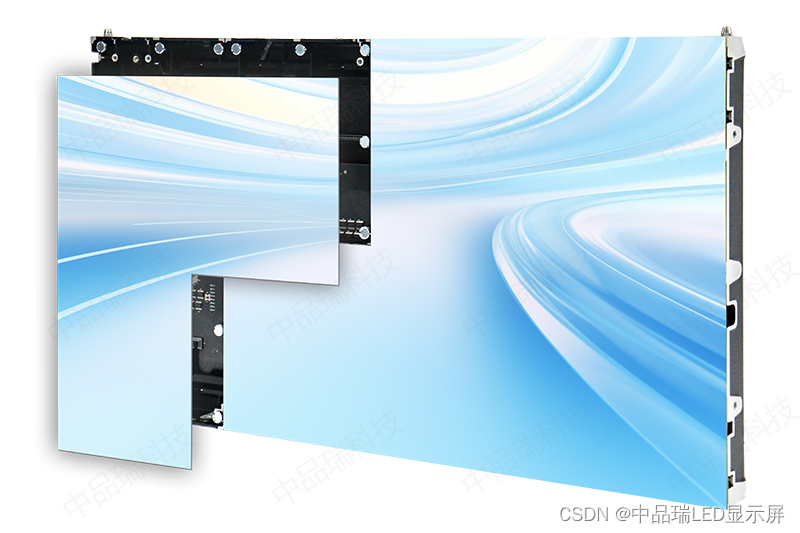

COB显示屏箱体


  四、应用领域:
  1、COB显示屏由于其出色的显示效果和耐用性,更适用于高端会议、控制室、演播室、安防监控等对画质和稳定性要求高的场合;
  2、SMD显示屏则广泛应用于各种商业显示、广告牌、舞台背景等领域,成本效益比相对较好,尤其在中大间距显示市场中占主导地位;

COB显示屏价格


  COB显示屏封装跟SMD封装各有优势,用户在选择产品类型以及产品型号的时候,主要还是需要根据项目的应用需求、性能需求、显示效果、应用环境以及项目的整体预算进行考虑。中品瑞目前在售的COB显示屏型号主要有P0.625、P0.78、P0.93、P1.25、P1.56、P1.87等整屏系列以及P1.53、P1.86等,产品售价已经非常接近常规SMD LED显示屏,其中模组价格几乎与SMD LED显示屏售价持平。
