STM32G0学习手册——开发环境搭建与熟悉（CubeMX与MDK5）

目录

CubeMX设置

CubeMX界面认识

Project(工程管理)

Code Generator(代码生成)

MDK-ARM软件安装

ST-LINK设置

---

CubeMX设置

1、在官网下载安装包安装，链接地址；

2、一开始没有对应芯片的固件包，先下载安装。点击"Help—Manage embedded software packages"，找到对应的芯片型号等待下载完成；

如果在线安装太慢，可以先下载固件包到电脑，然后导入固件包。

固件包下载地址：链接地址。在"Manage embedded software packages"下方点击"Form local..."安装。

或者在主界面点击（INSTALL/REMOVE）安装本地固件包。

3、在New Project 中选择"Start My project from MCU"(非官方的开发板)找对应的芯片，或者"Start My project frome STBoard"(对应官方的开发板型号)，软件就会自动创建工程。

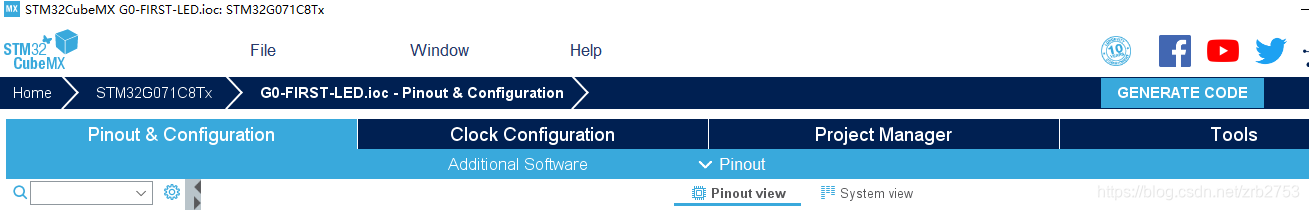

CubeMX界面认识

Pinout&Configuration：用于引脚功能设置，使芯片有特定的功能。（之后会慢慢讲解）

Clock Configuration：时钟树设置。（之后会慢慢讲解）

Project Manger：用于工程项目设置，输出代码设置。

Tools：用于电源管理。

上面“GENERATE CODE”用于生产代码工程。

---

我们来讲一下"Project Manger"里面的一些设置

CubeMX的Project Manager工程管理器包含：Project(工程管理)、 Code Generator(代码生成)、 Advanced Settings(高级设置)三部分内容。

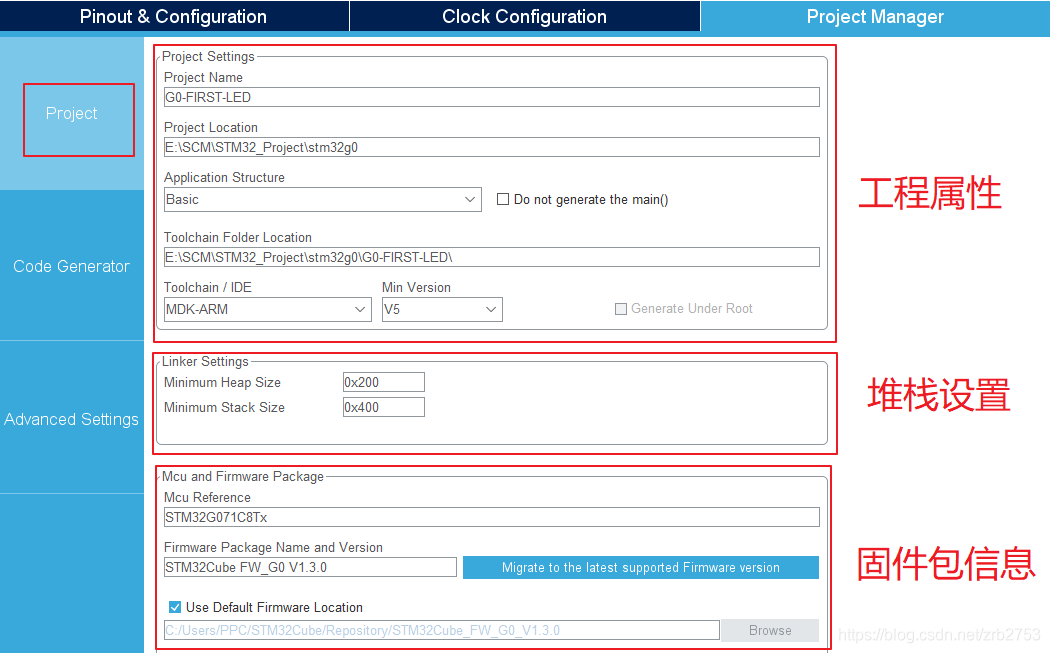

Project(工程管理)

•  Project Name：工程名称
• Project Location：工程存放路径
• Application Struture：应用程序结构

Basic：是基础的结构，一般不包含中间件（RTOS、文件系统、USB设备等）。

Advanced：相反就是包含中间件，一般针对相对复杂一点的工程。

• Toolchain Folder Location：工具链文件夹路径
• Toolchain/IDE：工具链/开发环境选择

安装自己实际IDE环境来选择，我这里用的MDK-ARM，版本是V5。后面的笔记也是用这个环境（除非用说明）。

• 堆栈设置：Heap堆为0x200，Stack栈为0x400
• MCU参考型号
• 固件包名称与版本

如你创建了工程后，更新到了最新的固件包。旧工程还是用旧固件包，系统就会提示你"Migrate to the latest supported Fimware version"("迁移到支持的最新固件版本")。

• 使用默认固件包

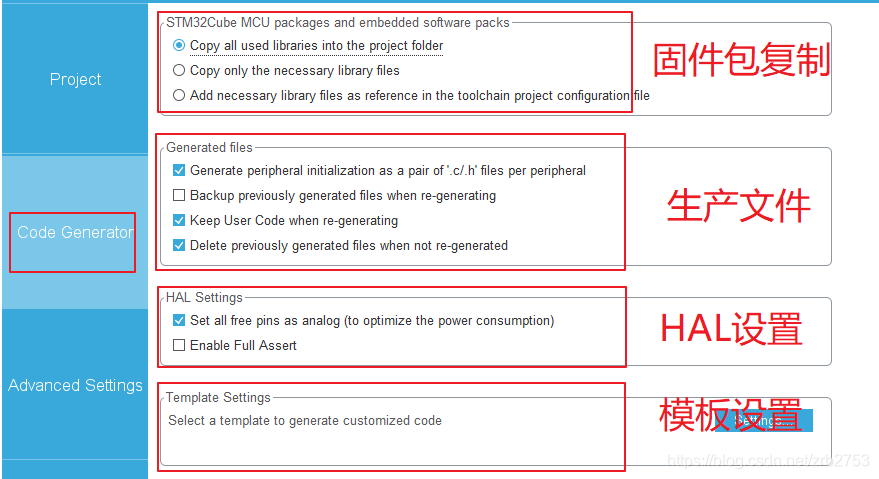

Code Generator(代码生成)

• Copy all used libraries into the project folder 将所有使用过的库复制到项目文件夹中。
• Copy only the necessary library files 只复制必要的库文件。

这个相比上一个减少了很多文件。比如你没有使用CAN、SPI...等外设，就不会拷贝相关库文件到你工程下。

• Add necessary library files as reference in the toolchain project configuration file 在工具链项目配置文件中添加必要的库文件作为参考
• Generate peripheral initialization as a pair of'.c/.h' files per peripheral 每个外设生成独立的'.c/.h'文件

不勾：所有初始化代码都生成在main.c

勾选：初始化代码生成在对应的外设文件。 如UART初始化代码生成在uart.c中。

• Backup previously generated files when re-generating 在重新生成时备份以前生成的文件

重新生成代码时，会在相关目录中生成一个Backup文件夹，将之前源文件拷贝到其中。

• Keep User Code when re-generating 在重新生成时保留用户代码

比如：我在main.c中添加了一段代码，重新生成时，会在main.c中保留你之前自己添加的这段代码。

注意：前提是这段代码写在规定的位置。也就是BEGIN和END之间。否则同样会删除。

• Delete previously generated files when not re-generated 删除以前生成，但现在没有生成的文件

比如：之前生成了spi.c，现在重新配置没有spi.c，则会删除之前的spi.c文件。

• Set all free pins as analog (to optimize the power consumption) 将所有空闲引脚设置为模拟(以优化功耗)

这个做低功耗产品时这个选项有必要勾选。

• Enable Full Assert 使能所有断言
• Select a template to generate customized code 选择一个模板来生成自定义代码 (还没用过这功能)

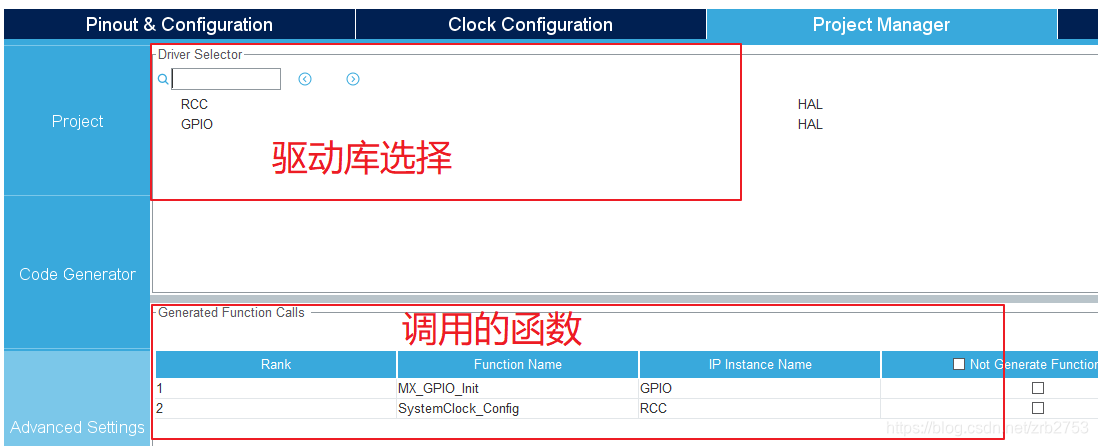

Advanced Settings(高级设置)

HAL库类似标准库，LL库更接近寄存器操作。有部分芯片没有LL库。

• Not Generate Function Call不生成函数调用

也就是你代码不调用对应初始化函数。

比如：你GPIO项勾选Not Generate Function Call，你main.c函数中就不会调用MX_GPIO_Init这个函数。

• Viility (Static)可见性(静态)

这个就是初始化代码声明为static。

提示：

A.有些选项是是默认值，不能修改。如SystemClock_Config配置不声明为ststic.

B.使用static是配合上面Code Generator代码生成章节中Generated files生成文件使用。如果都生成.c .h独立文件了，就不会生成static了。


MDK-ARM软件安装

好了，我们先回到MDK-ARM软件的安装。

KEIL是公司的名称，有时候也指KEIL公司的所有软件开发工具，目前2005年Keil由ARM公司收购，成为ARM的公司之一。

uVision是KEIL公司开发的一个集成开发环境（IDE），目前最新的版本是uVision5。

MDK（Microcontroller Development Kit），也称MDK-ARM、KEIL MDK、RealView MDK、KEIL For ARM，都是同一个东西。ARM公司现在统一使用MDK-ARM的称呼，MDK的设备数据库中有很多厂商的芯片，是专为微控制器开发的工具。

1、安装MDK-ARM软件，下载链接；

2、未输入许可软件为Lite版本，代码大小限制32Kb；

3、下载MDK上的芯片固件包(DFP)，最新版本包链接地址。不过下载速度很慢。找其他人共享在网盘的包也是可以的，下载到电脑后，直接双击打开就会安装固件包。

ST-LINK设置

1. 将st-link接入电脑usb，安装驱动。
2. 在mdk软件中，点击魔术棒工具"Options for Target"，
3. 在"Debug"选项卡中，选择"ST-Link Debugger"，在点击右边的setting



     4.弹出的框中，选择"Flash Download".把右边三个勾勾上，下面的芯片目标选择正确，前提是要安装了芯片的固件包才行。（打开cubemx生产的工程，芯片一般都是选择正确）。最后点击确认。

最后我们的开发环境已经搭建好了。

---

• CubeMX部分参考了CSDN博主「ybhuangfugui」的文章。
