cadence virtuoso修改电路原理图颜色

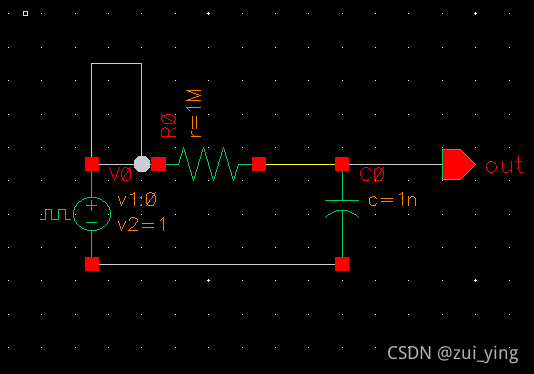

本人小白，最近在学cadence virtuoso，自己安装了tsmc 0.18um的工艺库，但是默认的连线颜色是灰色，看着不舒服，如图：

解决办法

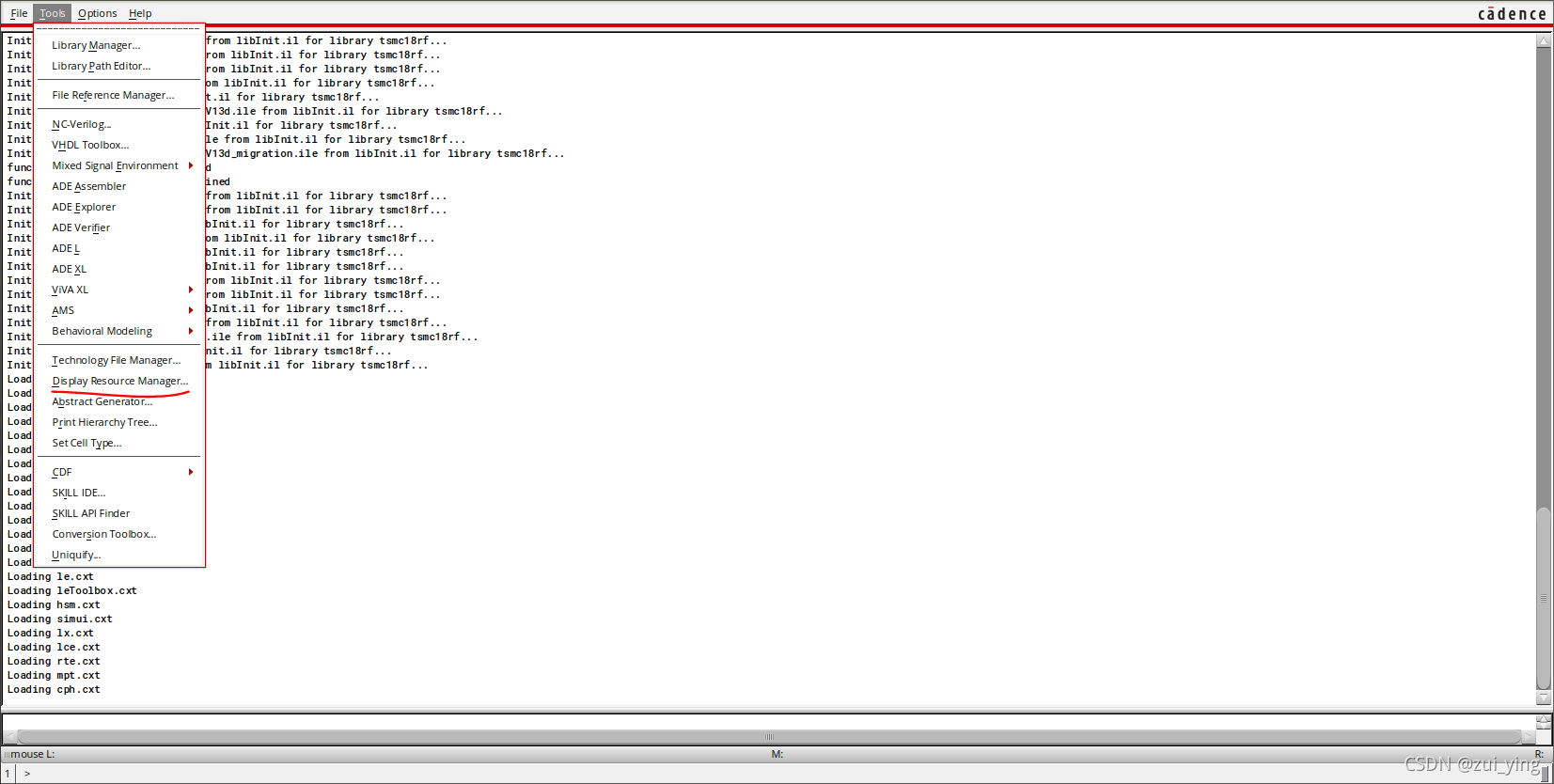

启动cadence virtuoso，点击tools->display resource manager

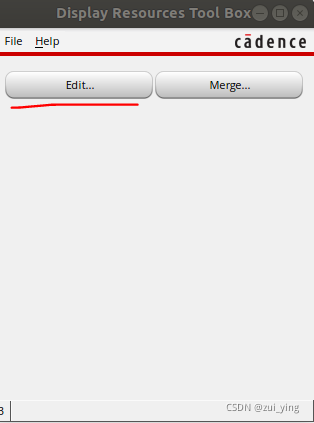

点击edit

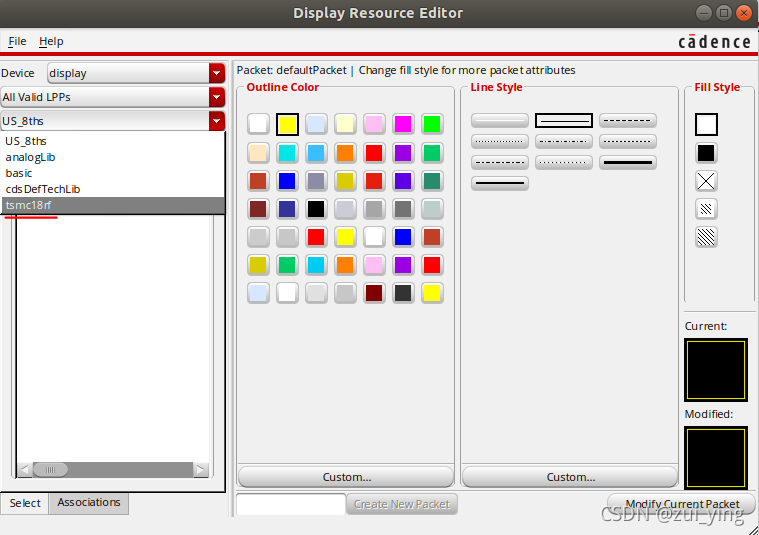

选择要修改颜色的工艺库，本人用的是从网上下载安装的tsmc 0.18工艺库，选择这个工艺库

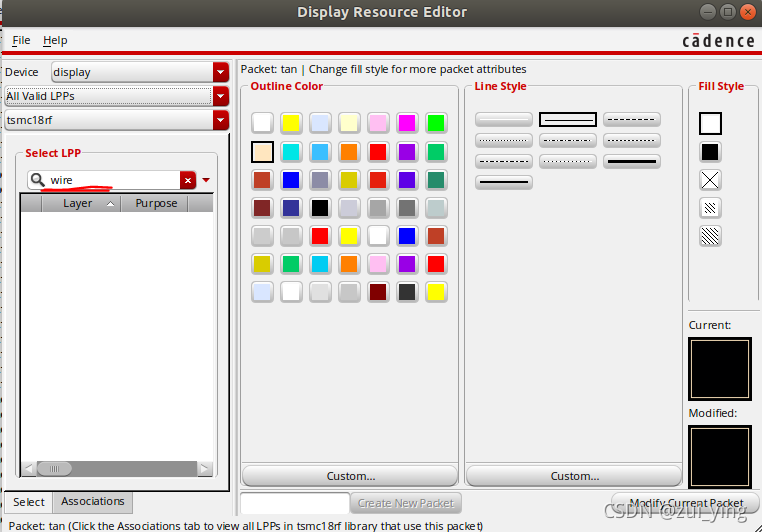

在下面的搜索栏直接搜索wire

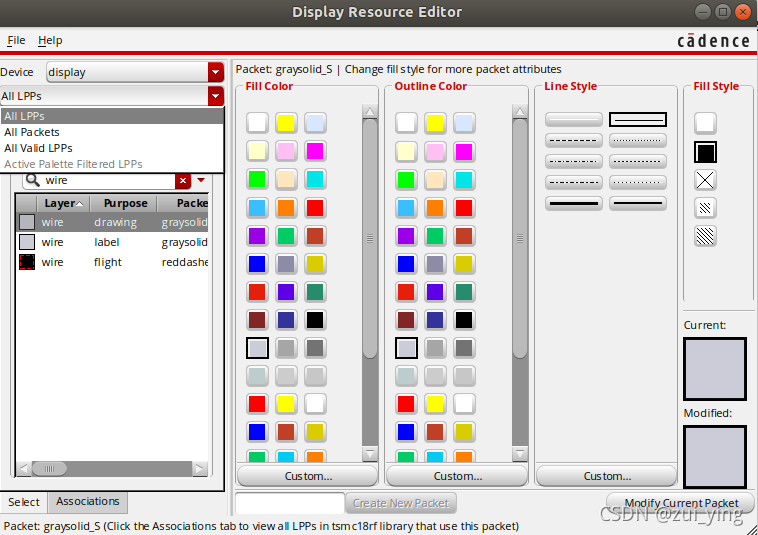

切换上面的all lpps、all packets和all valid lpps（不知道别的工艺库会有哪些选项，大家可以都切换找找），本人在all lpps里面找到了wire，现在还是显示为灰色。

根据自己的喜好修改wire的显示颜色（本人发现wire drawing和wire label两个一直都是同步修改，改了一个另一个也会自动变成同样颜色），点击右下方modify current packet就确认修改了

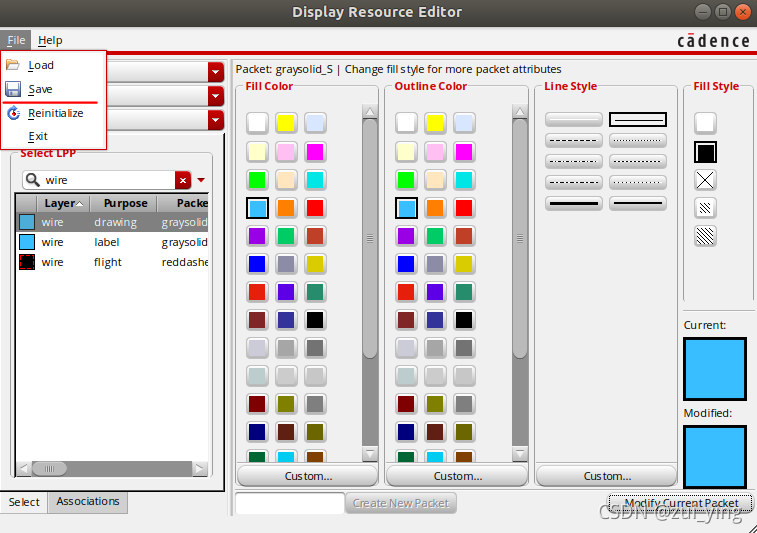

接着，点击file->save

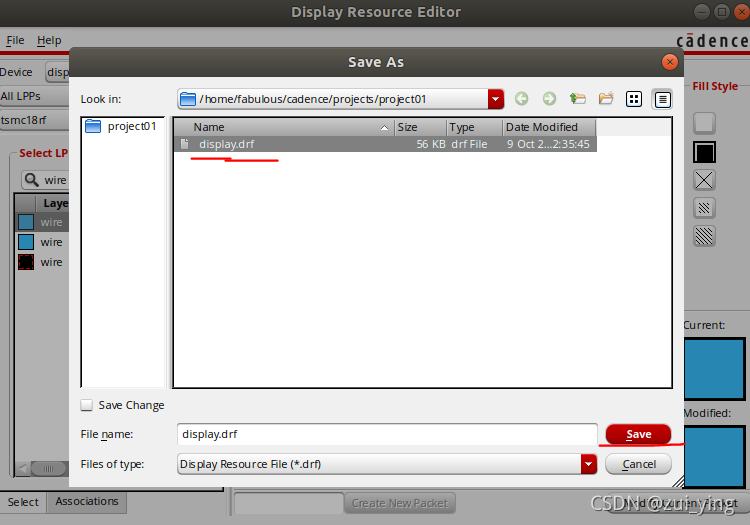

将修改后的文件直接保存到当前运行cadence virtuoso目录下的display.drf文件（相当于把原先的display.drf覆盖掉，如果不放心可以把原先的display.drf备个份）。因为cadence virtuoso每次的显示都是根据启动cadence virtuoso的目录下的display.drf文件来的。

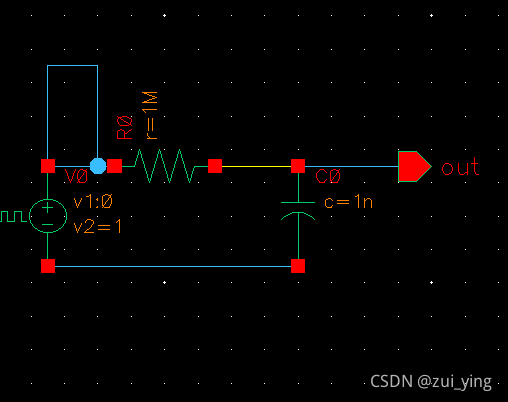

之后，重新启动cadence virtuoso，打开电路原理图，颜色就显示成刚刚设定的颜色了

希望能帮到大家啦~
