本文详细介绍了边缘计算系统的逻辑架构，重点阐述了云、边、端之间的协同工作原理。通过Kubernetes、KubeEdge和EdgeX Foundry，实现了云、边、端的高效协同，探讨了当前的局限性和未来发展方向。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

导读：本文将对整个边缘计算系统的逻辑架构及云、边、端之间的逻辑关系进行系统梳理。

作者：崔广章

来源：大数据DT（ID：hzdashuju）


01 边缘计算系统逻辑架构简介

由图3-1可知，逻辑架构侧重边缘计算系统云、边、端各部分之间的交互和协同，包括云、边协同，边、端协同和云、边、端协同3个部分。

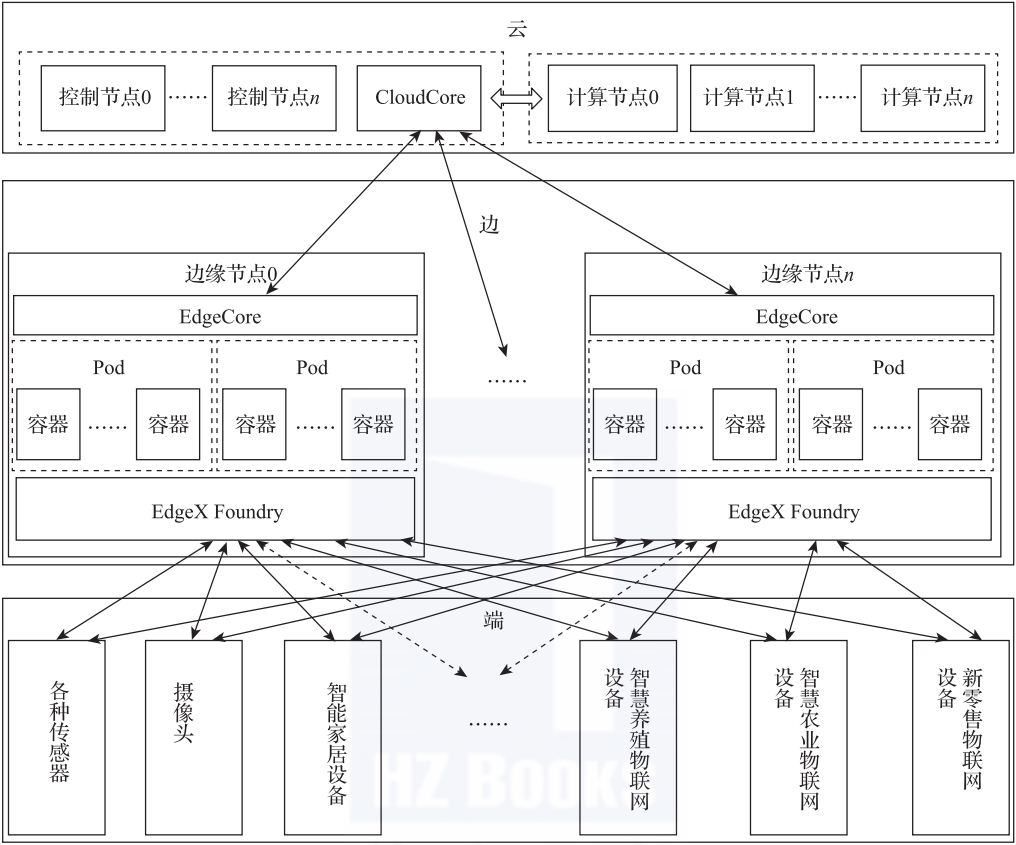

▲图3-1 边缘计算系统逻辑架构

  1. 云、边协同：通过云部分Kubernetes的控制节点和边部分KubeEdge所运行的节点共同实现。

  2. 边、端协同：通过边部分KubeEdge和端部分EdgeX Foundry共同实现。

  3. 云、边、端协同：通过云解决方案Kubernetes的控制节点、边缘解决方案KubeEdge和端解决方案EdgeX Foundry共同实现。

02 云、边协同

云、边协同的具体实现如图3-2所示。

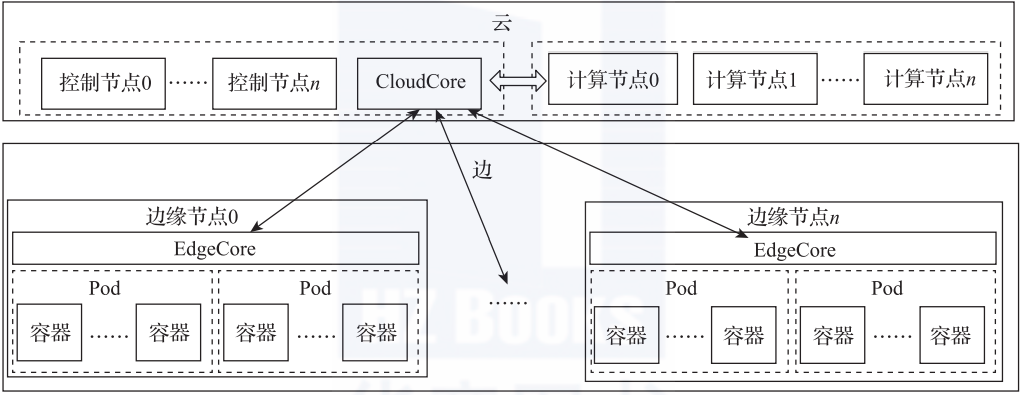

▲图3-2 边缘计算系统中云、边协同逻辑架构

Kubernetes控制节点沿用云部分原有的数据模型，保持原有的控制、数据流程不变，即KubeEdge所
