椭圆相关函数图像的matlab实验报告

一、实验目的
1.学习掌握matlab绘图命令
2.用matlab命令绘制与椭圆相关的函数图像
3. 通过作图，进一步加深对椭圆相关函数的理解

二、实验内容
1.椭圆 ： x^2/16 + y^2/9 = 1
（1）间接法
（改为参数方程x=4cost y=3sint ）
Matlab代码如下：

t=0:0.1:2*pi;
x=-4*cos(t);
y=3*sin(t);
plot(x,y);

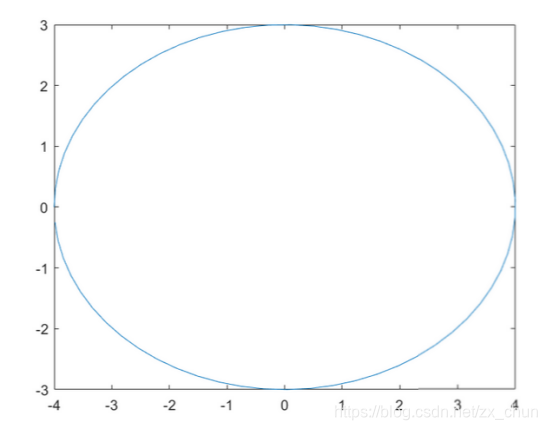

结果如下：

（2)直接法
Matlab代码如下：

ezplot('x^2/16 + y^2/9 = 1',[4 -4 -3 3])

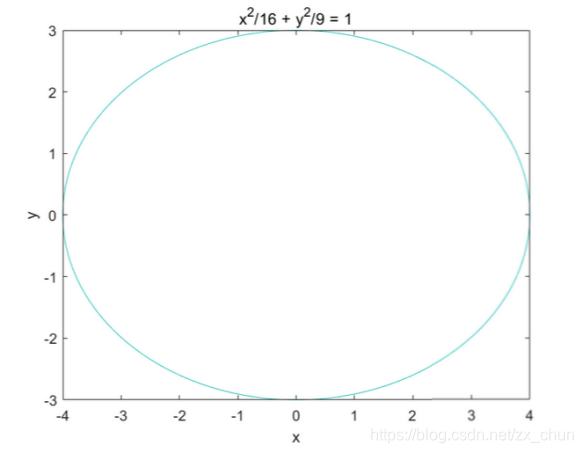

结果如下：

2.椭圆抛物面： x²/2 + y²/8 = 2z
Matlab代码如下：

u=-12:0.1:12;
v=-12:0.1:12;
[x,y]=meshgrid(u,v);
z=x.^2./4+y.^2./16;
meshc(x,y,z);

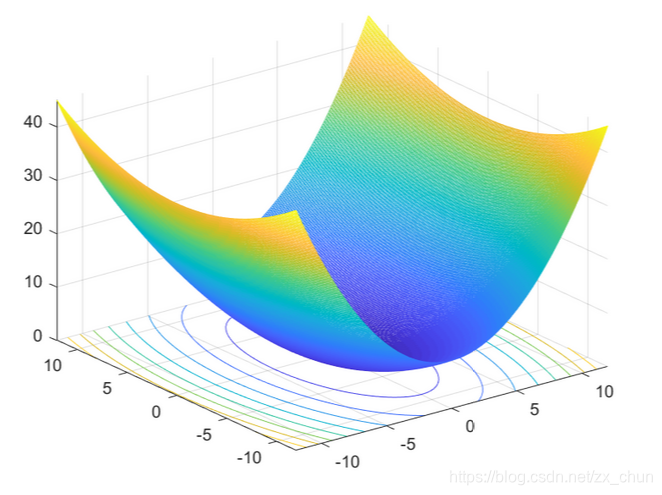

结果如下：

3.椭圆锥面 ： （x/4）²+（y/9）²-（z/1）²=0
Matlab代码如下：

u=0:pi/600:2*pi;
v=0:pi/600:2*pi;
[U,V]=meshgrid(u,v);
X=U*4.*cos(V);
Y=U*9.*sin(V);
Z=U;
mesh(X,Y,Z);
axis auto;

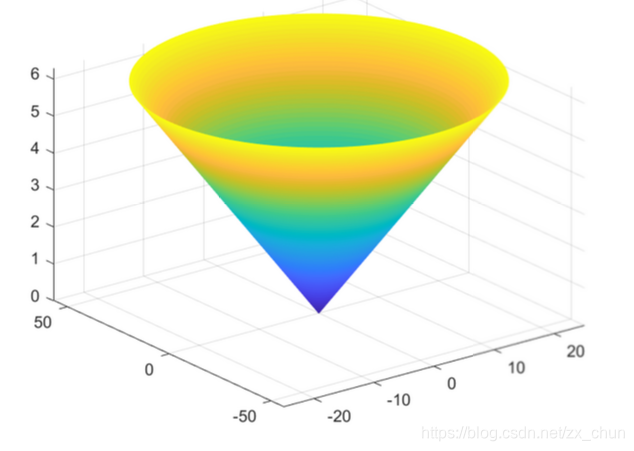

结果如下：

4.椭球面 ： （x/2）²+（y/3）²+（z/1）²=1
Matlab代码如下：

t=-4:0.1:4;
r=-6:0.1:6;
[u,v]=meshgrid(t,r);
x=2*sin(u).*cos(v);
y=3*sin(u).*sin(v);
z=cos(u);
mesh(x,y,z)

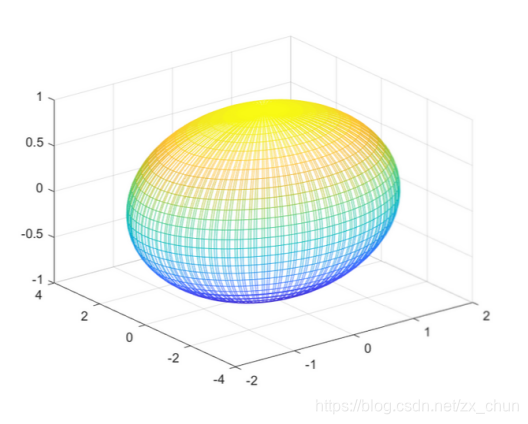

结果如下：

三、实验分析

出现的问题 ：
1. mesh函数错误提示：数据维度必须一致 ,Z必须是矩阵形式。感觉是给出一对坐标(x,y)，来画矩阵z(x,y)的值
2 . 用mesh画三维图，先要meshgrid，就是将xoy平面用你定义的x，y向量网格化，之后对每一个得到的点求其对应的函数值，最后用mesh将函数图像做出来。 meshgrid返回的两个矩阵X、Y必定是行数、列数相等的
3.不能容易画出三维形状的方程，可以将其化为参数方程。

规律 ：
1. 一次方程为一次曲线，三元二次方程为二次曲面。
2.在椭圆抛物面 x²/p + y²/q = 2z中 , p＞0，q＞0,图像在xoy平面上方， p＜ 0,q＜0,图像在xoy平面下方，P=q时，图像为旋转抛物面。
3.在椭圆锥面（x/a）²+（y/b）²-（z/c）²=0中，当a=b时，即为圆锥面。一个含x,y,z 的齐次方程F(x,y,z)=0 的图形总是顶点位于原点的锥面。
4.在椭球面x²/a²+y²/b²+z²/c²=1中,a=b时，图像为旋转椭球面，a=b=c时，图像为球面

四、改进建议
改变mesh(X,Y,Z)中变量的位置，即可改变图像的旋转轴方向和底面方向，图像形状不变。
如在椭圆锥形中：

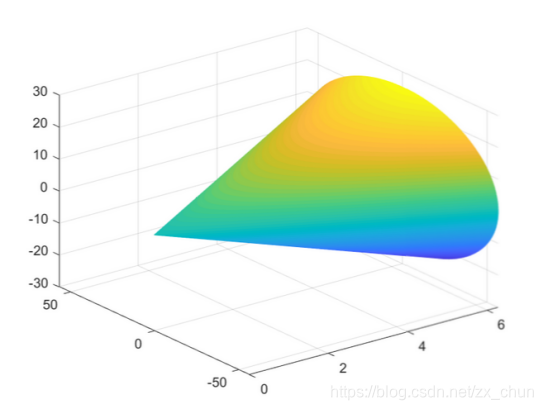

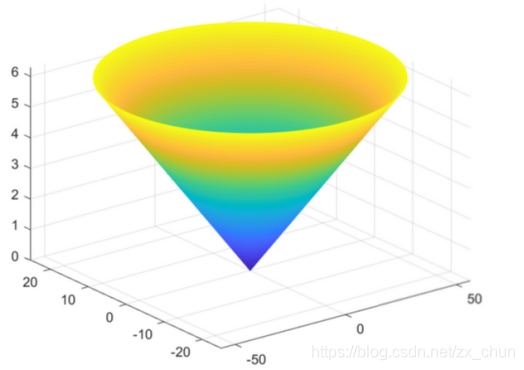

mesh(X,Y,Z) 和 mesh(Y,X,Z) 是以Z轴方向为旋转轴

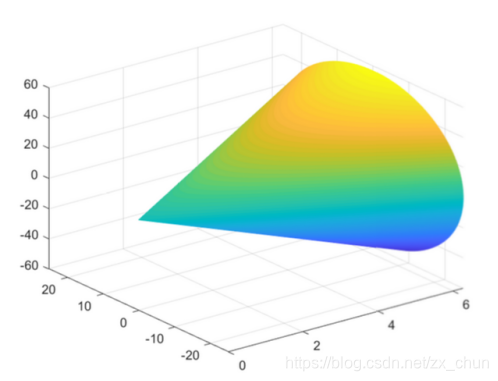

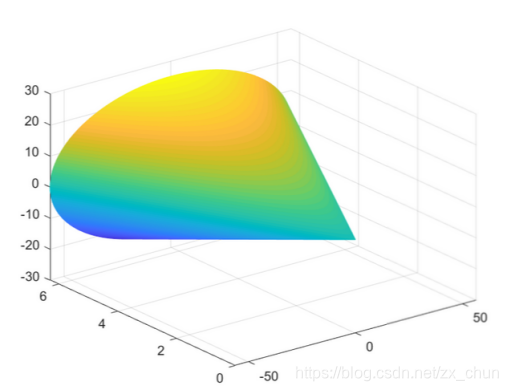

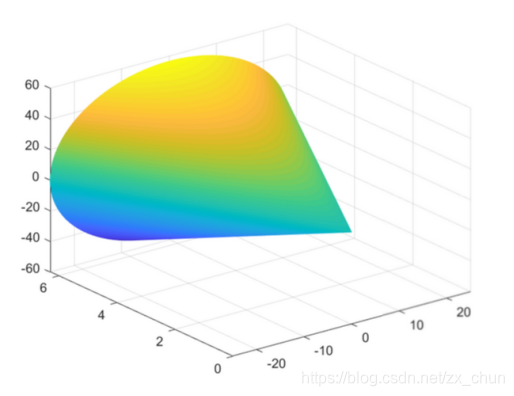

mesh(X,Z,Y) 和 mesh(Y,Z,X) 是以x轴方向为旋转轴

mesh(Z,Y,X) 和 mesh(Z,X,Y) 是以y轴方向为旋转轴
