MAX4465-MAX4469麦克风前置放大器

MAX4465-MAX4469是微功率运算放大器优化麦克风前置放大器使用。他们提供优化增益带宽产品与电源电流，并在一个超小型封装的低电压操作的理想组合。MAX4465/MAX4467/MAX4469是单位增益稳定，并提供从电源电流仅24μA，200kHz的增益带宽。MAX4466/MAX4468 ??是代偿+5 V / V的最小稳定增益，并提供一个600kHz的增益带宽积。此外，这些放大器具有轨到轨输出，高的音量，加上出色的电源抑制比和共模抑制比在嘈杂的环境中运行。 MAX4467/MAX4468 ??包括一个完整的关机模式。在停机时，放大器的电源电流降低至5nA最终积蓄力量和外接麦克风的偏置电流被切断。单MAX4465/MAX4466提供超小型5引脚SC70封装，而MAX4467/MAX4468 ??具有关断和双MAX4469单是在节省空间的8引脚SOT23封装。

关键特性

• +2.4 V至+5.5 V电源电压操作

• 版本5nA完全关闭(MAX4467/MAX4468??)

• 卓越的电源供应抑制比：112分贝

• 出色的共模抑制比：126分贝

• 高VOL：125分贝( R L =100KΩ)

• 轨到轨输出

• 24μA低静态电源电流

• 增益带宽积：

• 为200kHz(MAX4465/MAX4467/MAX4469)

• 600kHz的一至五 ≥5(MAX4466/MAX4468)

• 提供节省空间的封装

• 5引脚SC70(MAX4465/MAX4466)

• 8引脚SOT23(MAX4467/MAX4468??/MAX4469)

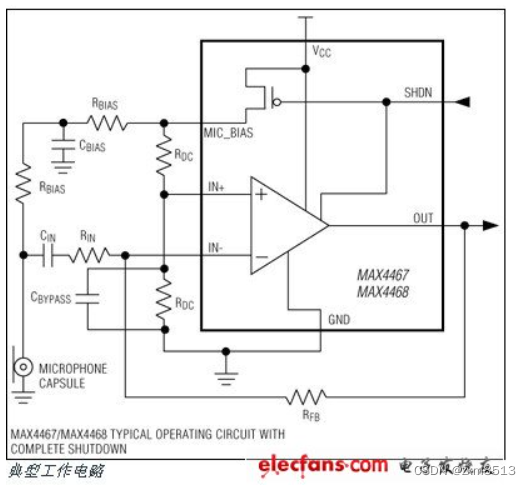

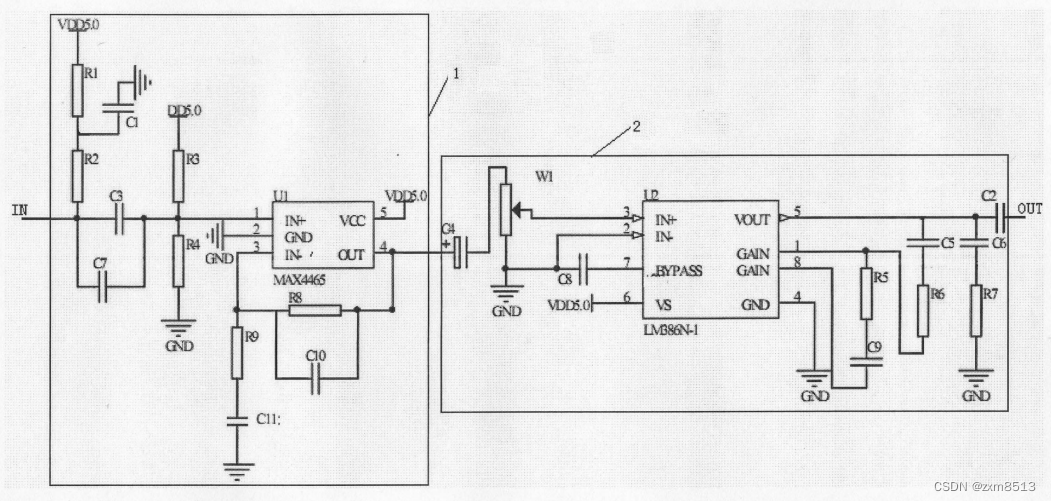

典型应用电路（心脏拾音）
