一.概要

Altium Designer 是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统，主要运行在Windows操作系统。这套软件通过把原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计，熟练使用这一软件使电路设计的质量和效率大大提高，一般用这个软件能完全满足STM32单片机开发过程中的电路设计,用设计好的PCB图就可以打样制作PCB板子。
该软件主要功能是：1.原理图设计 2.PCB图(印刷电路板)设计 3.封装库设计，下面会一一进行介绍
在这里插入图片描述

二.软件安装

1.安装Altium Designer画图软件

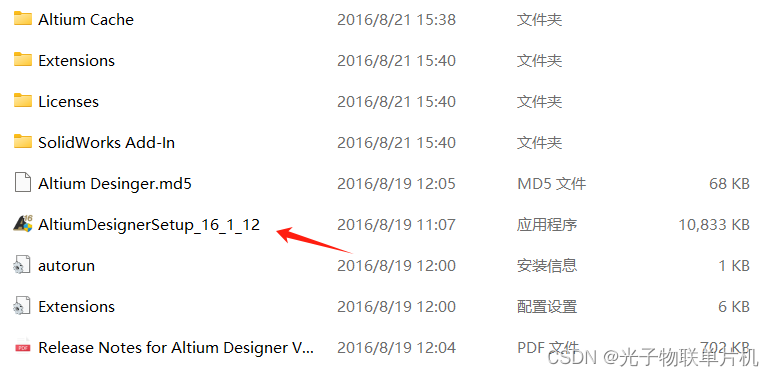

双击下图可执行文件进行安装
在这里插入图片描述

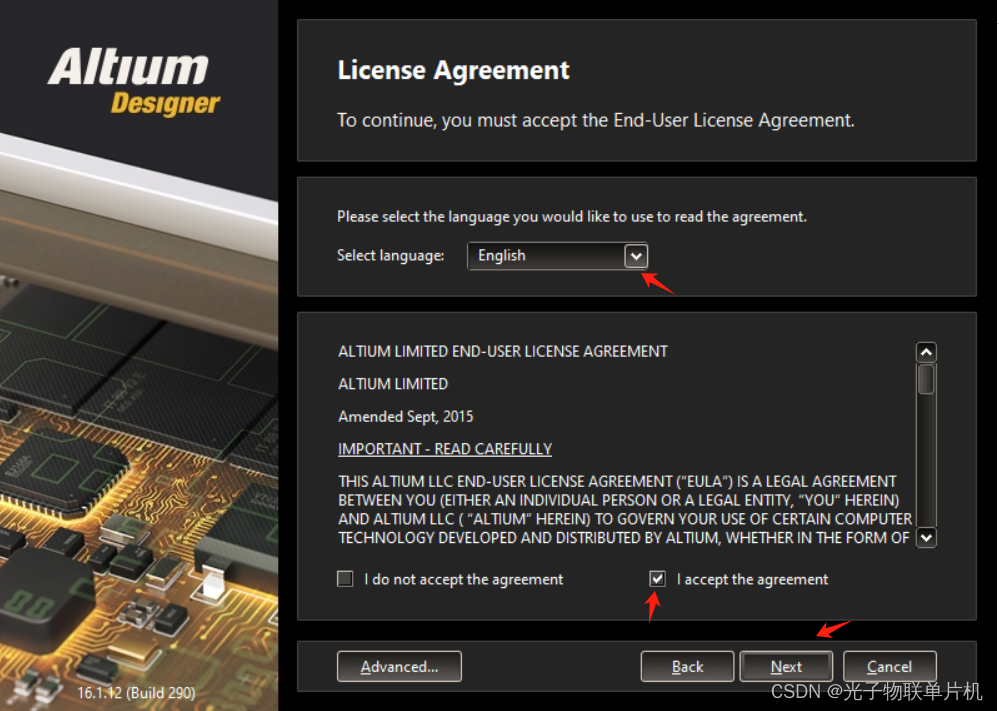

选择English,接受协议框框打勾后，进入下一步

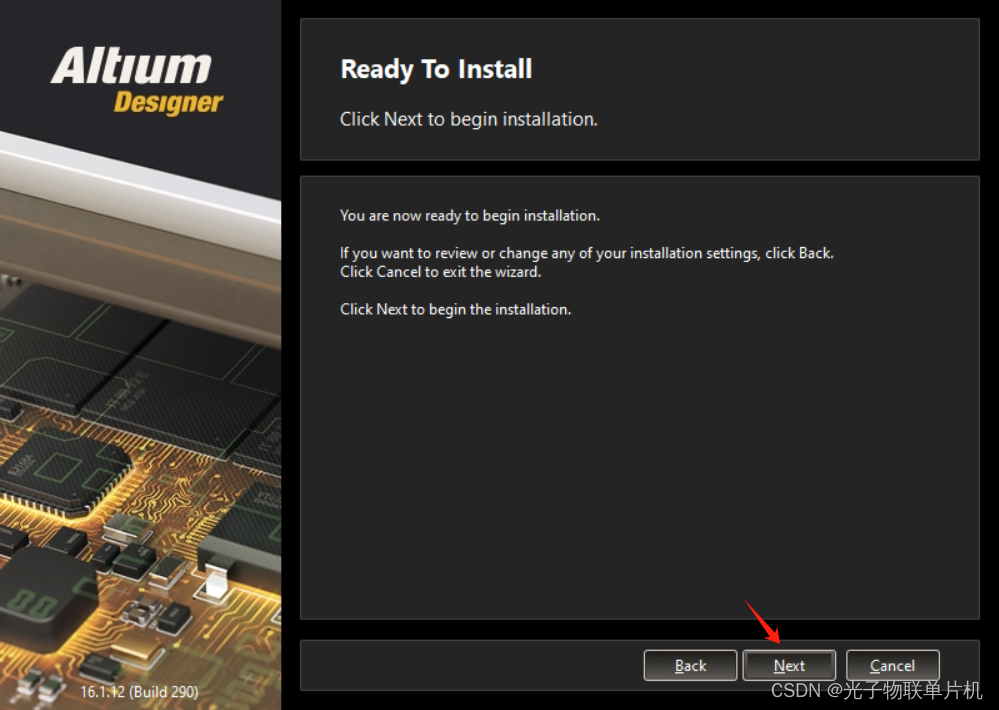

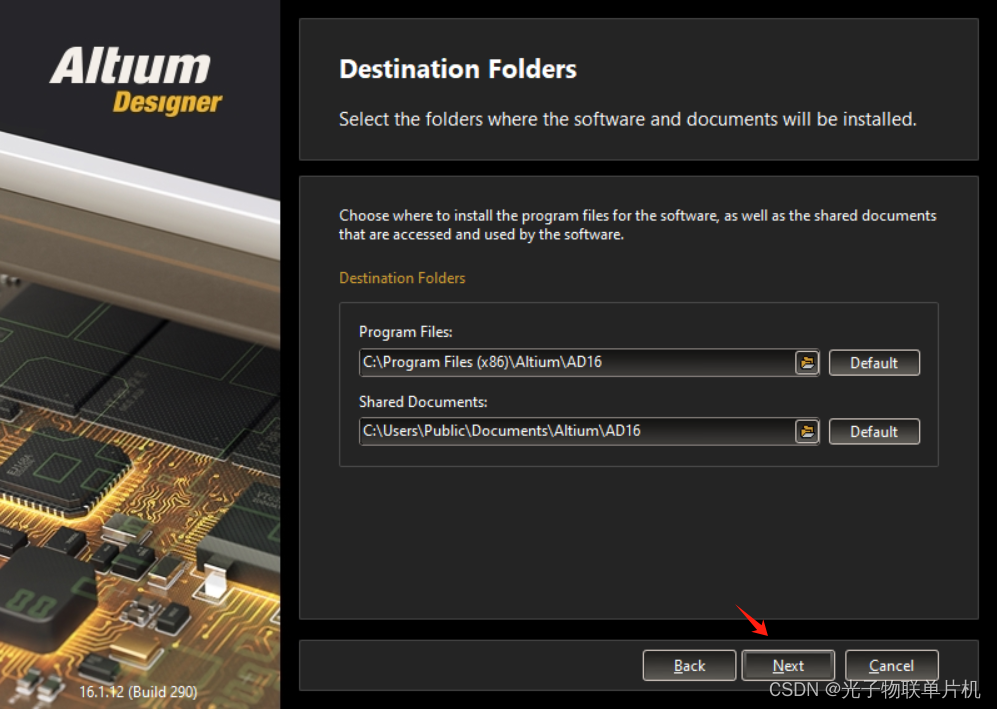

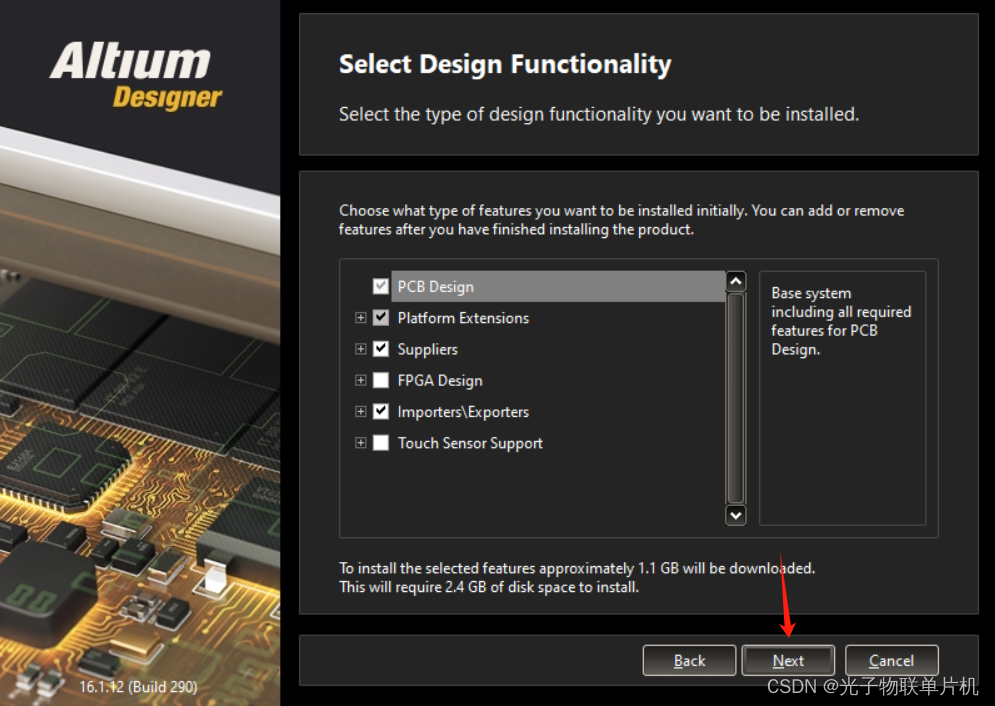

点击Next

点击Next

点击Next

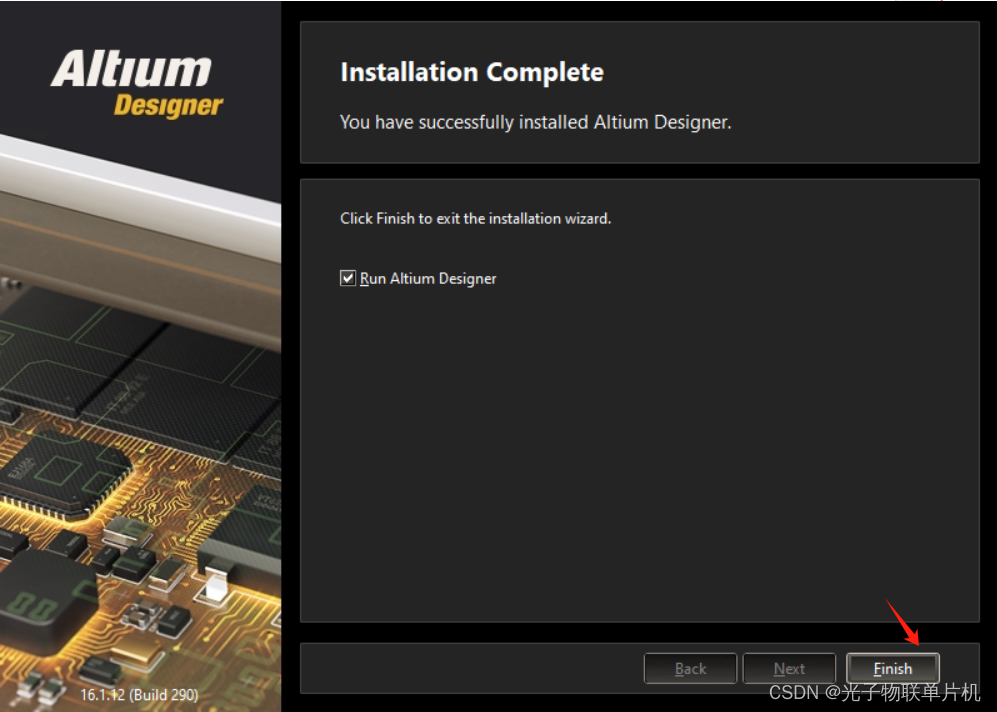

点击Finish

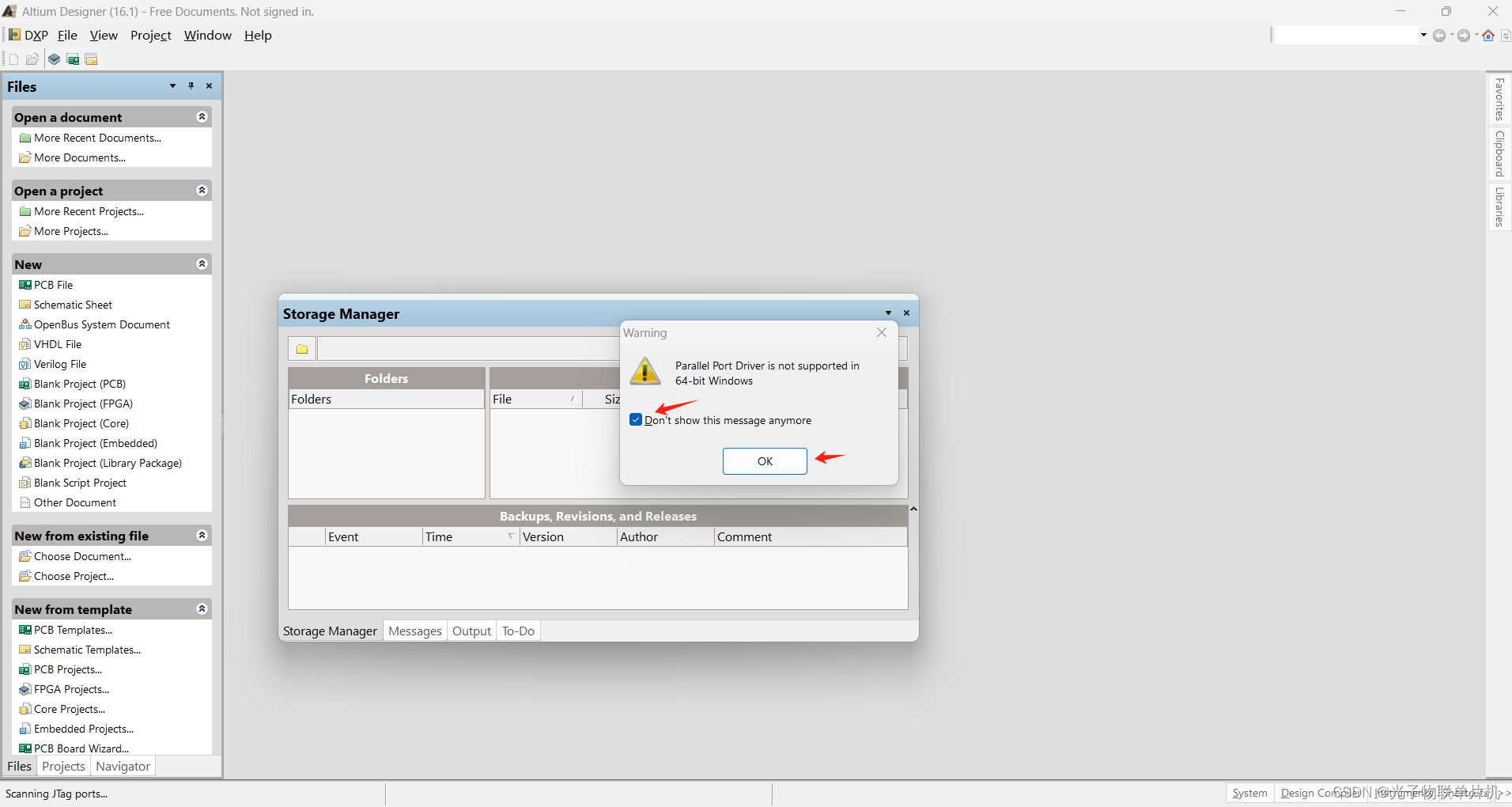

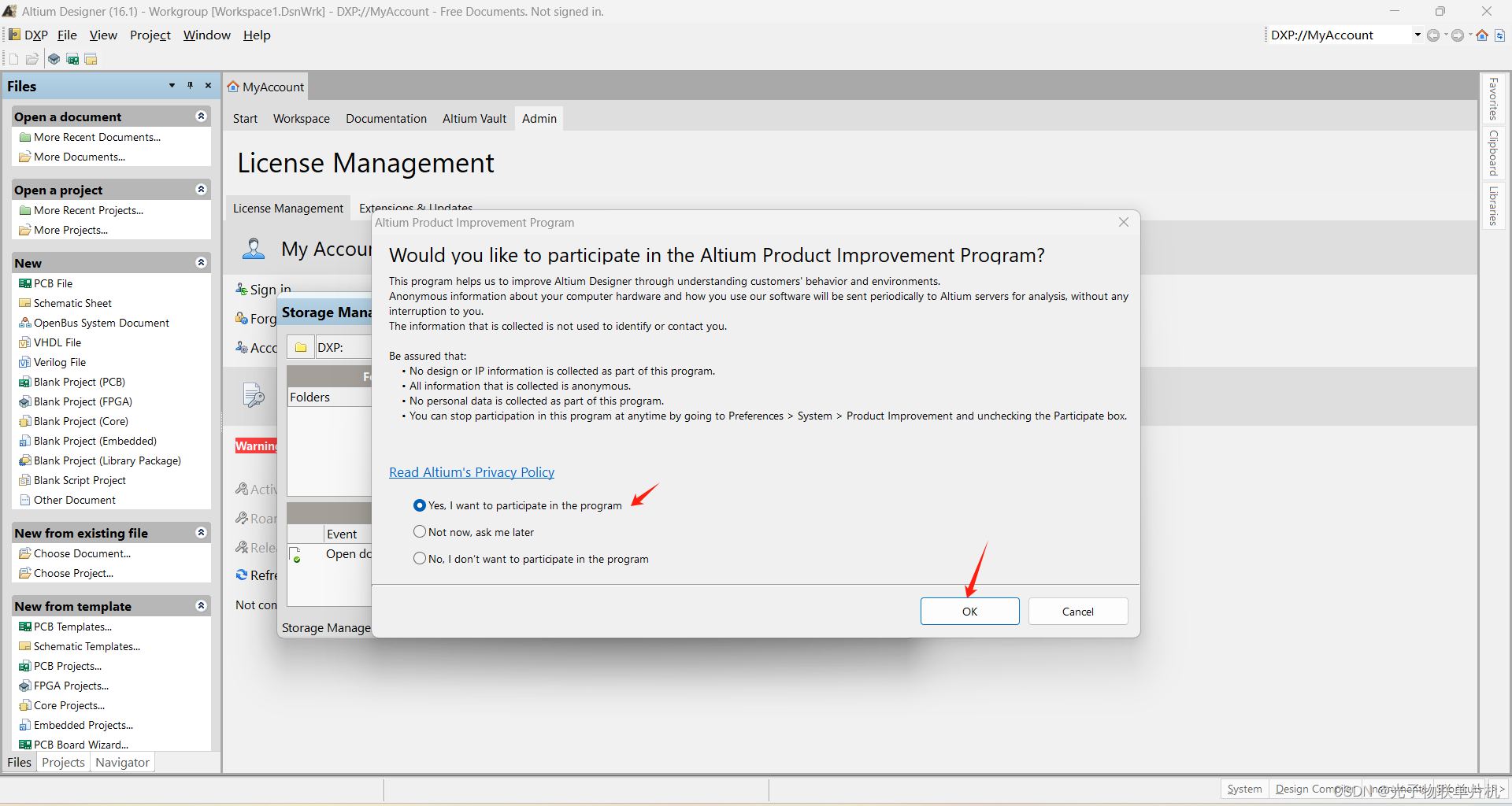

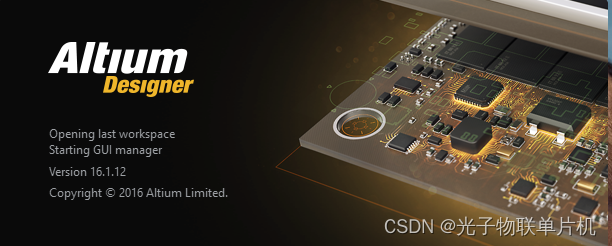

打开软件后，一些没用的提示可以关掉

关掉提示

2.安装 Licence

Standalone Licence主要用于学习AD画图软件交流使用，如果需要工作中使用AD软件，需要跟厂家申请正式Licence

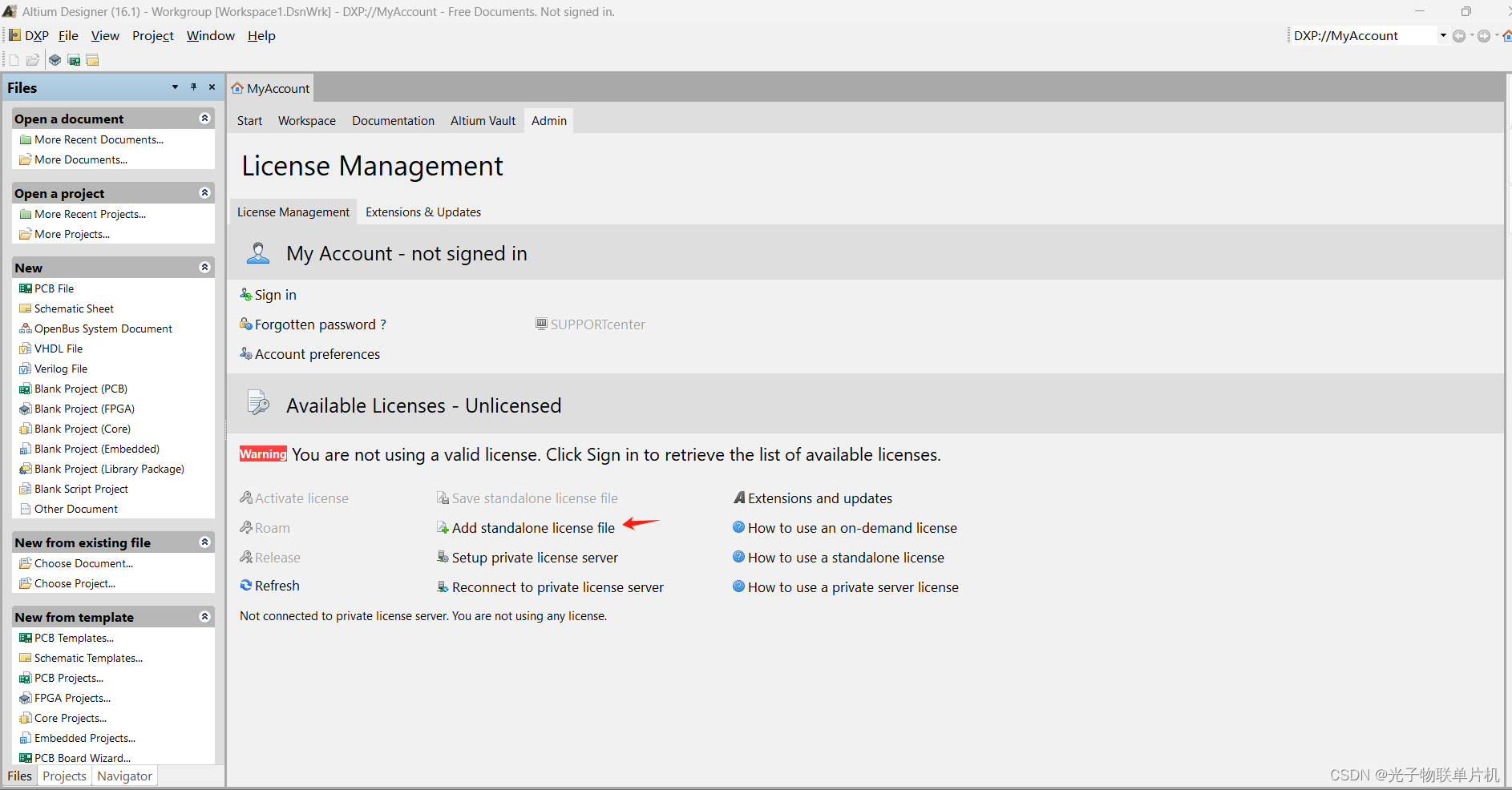

单击Add Standalone licence file
在这里插入图片描述

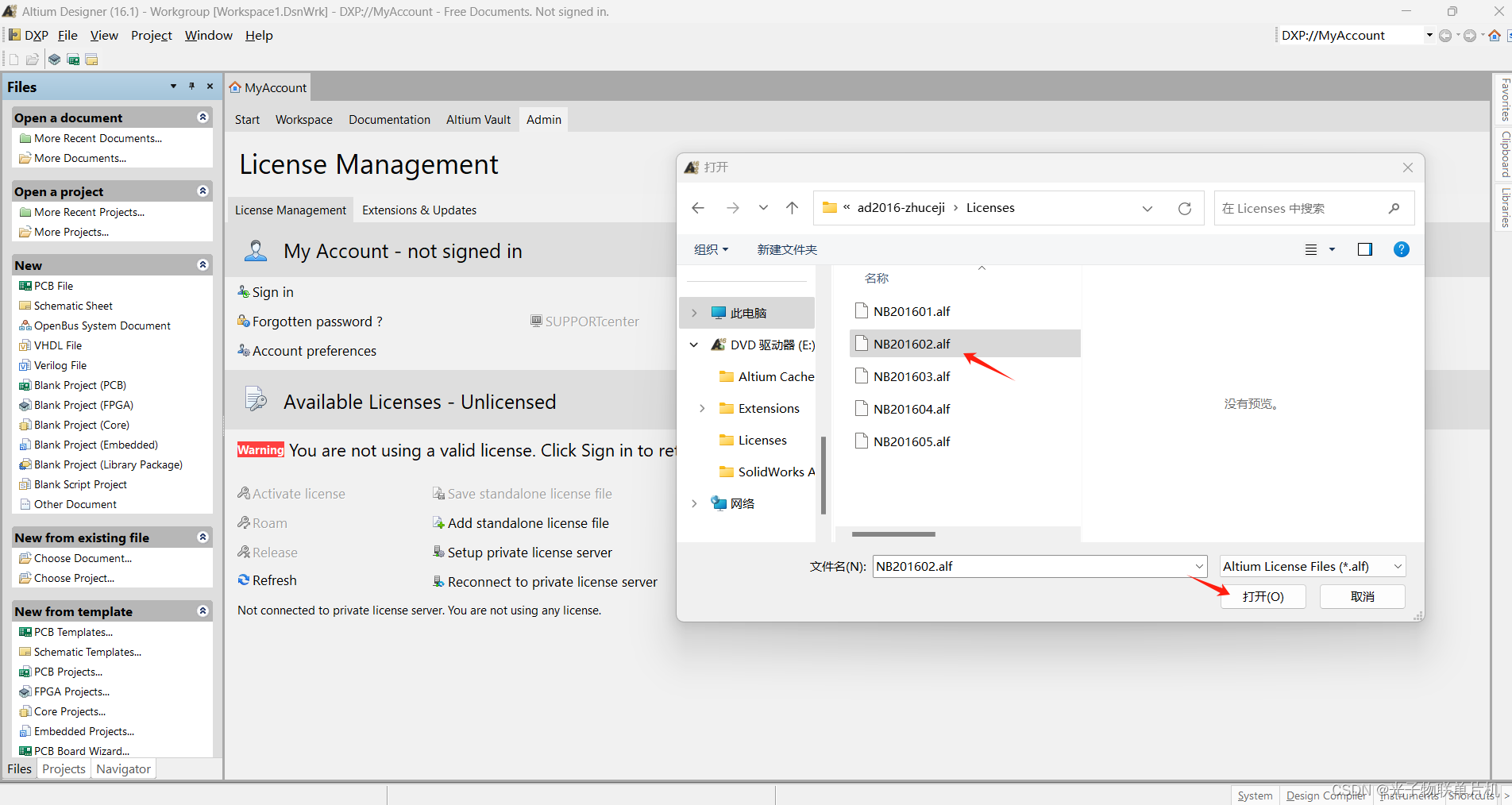

选择其中一个.alf文件，下面的文件都可以，再点击打开

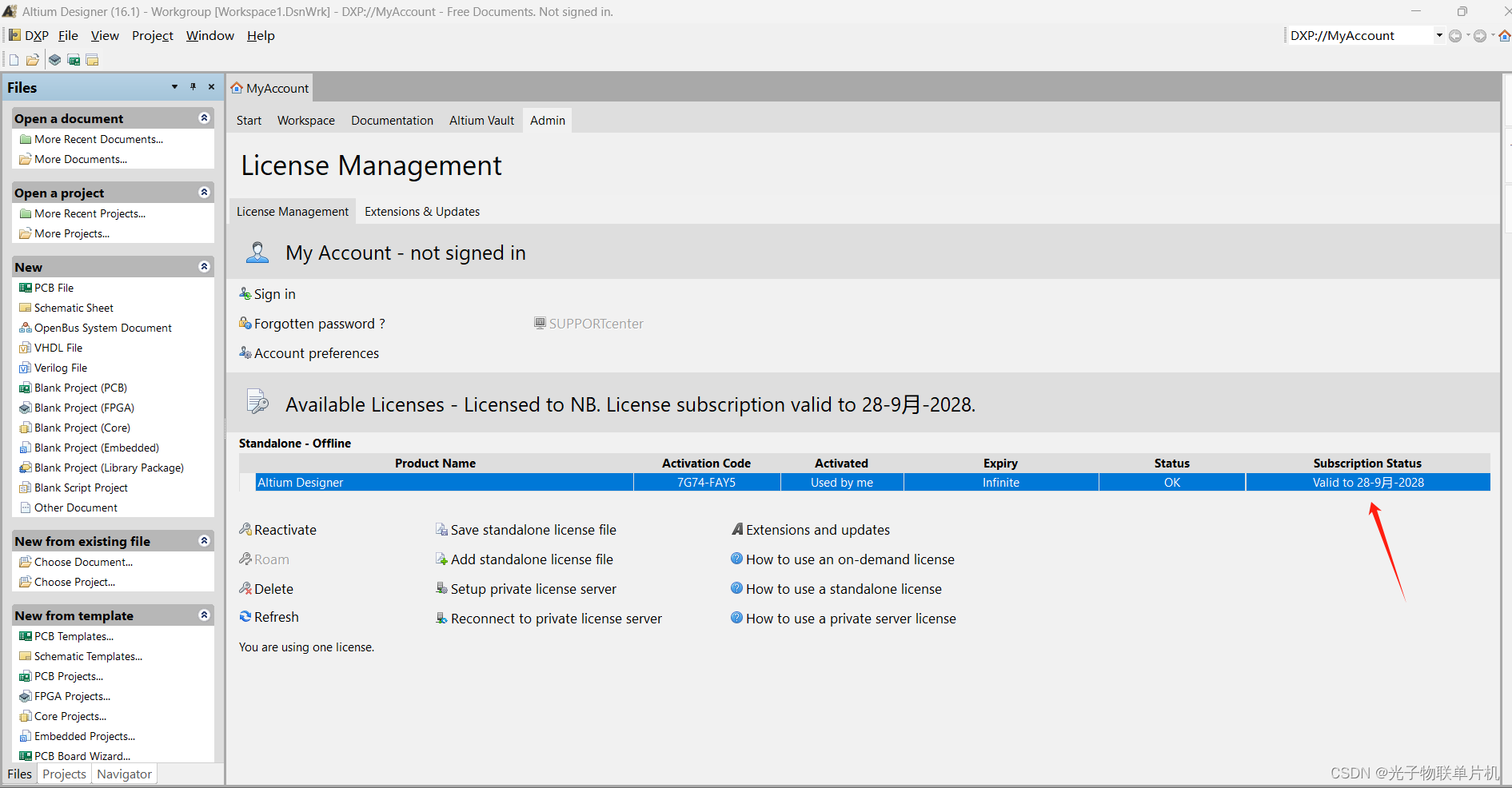

如下显示，说明Licence安装成功

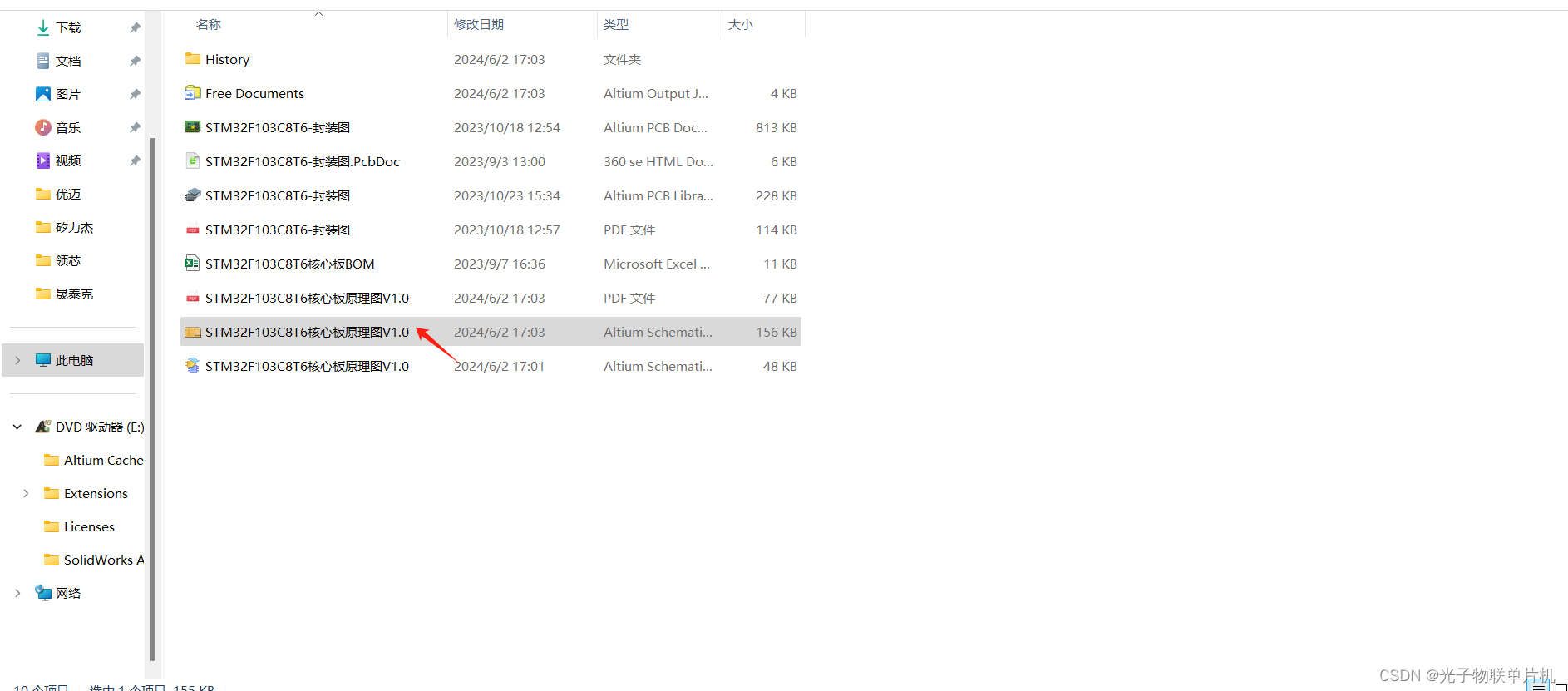

打开一个AD文件，比如一个原理图文件(.SchDoc文件)

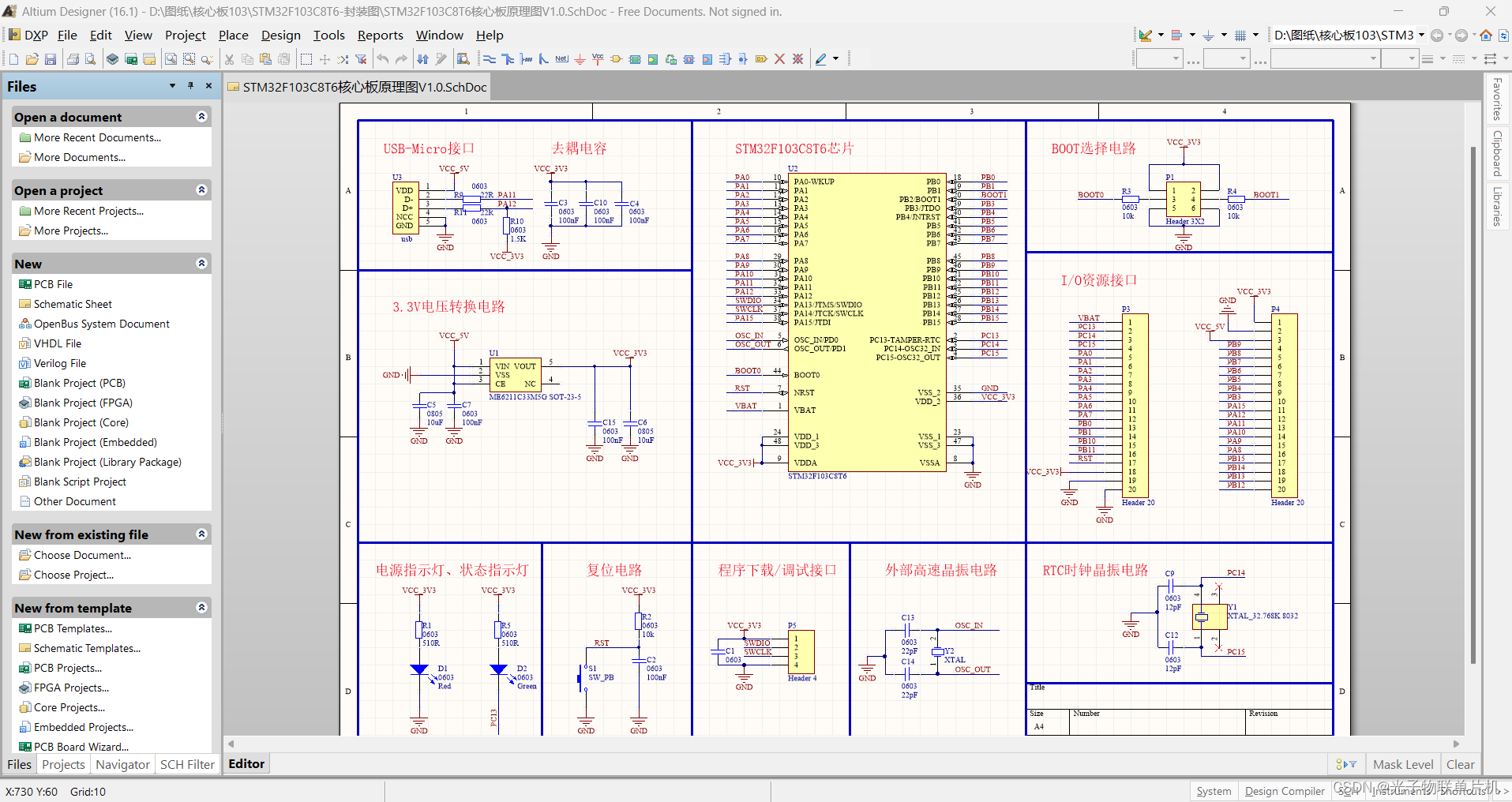

如下图所示原理图能显示，说明打开成功，AD安装成功

三.原理图绘制设计

原理图绘制设计，主要就是把元器件放在图中，再用线连起来。原理图需要元器件封装库才能把元器件提取出来使用，元器件的封装库制作，一般有两种方式，1.自己单独绘制方式 2.从原有的原理图，生成原理图封装库导入。对新手来说，从原有的原理图生成器件封装库比较方便，同时现在立创等元器件厂家，都有器件原理图PCB图可以下载，方便生成器件封装库

1.原理图器件封装库制作

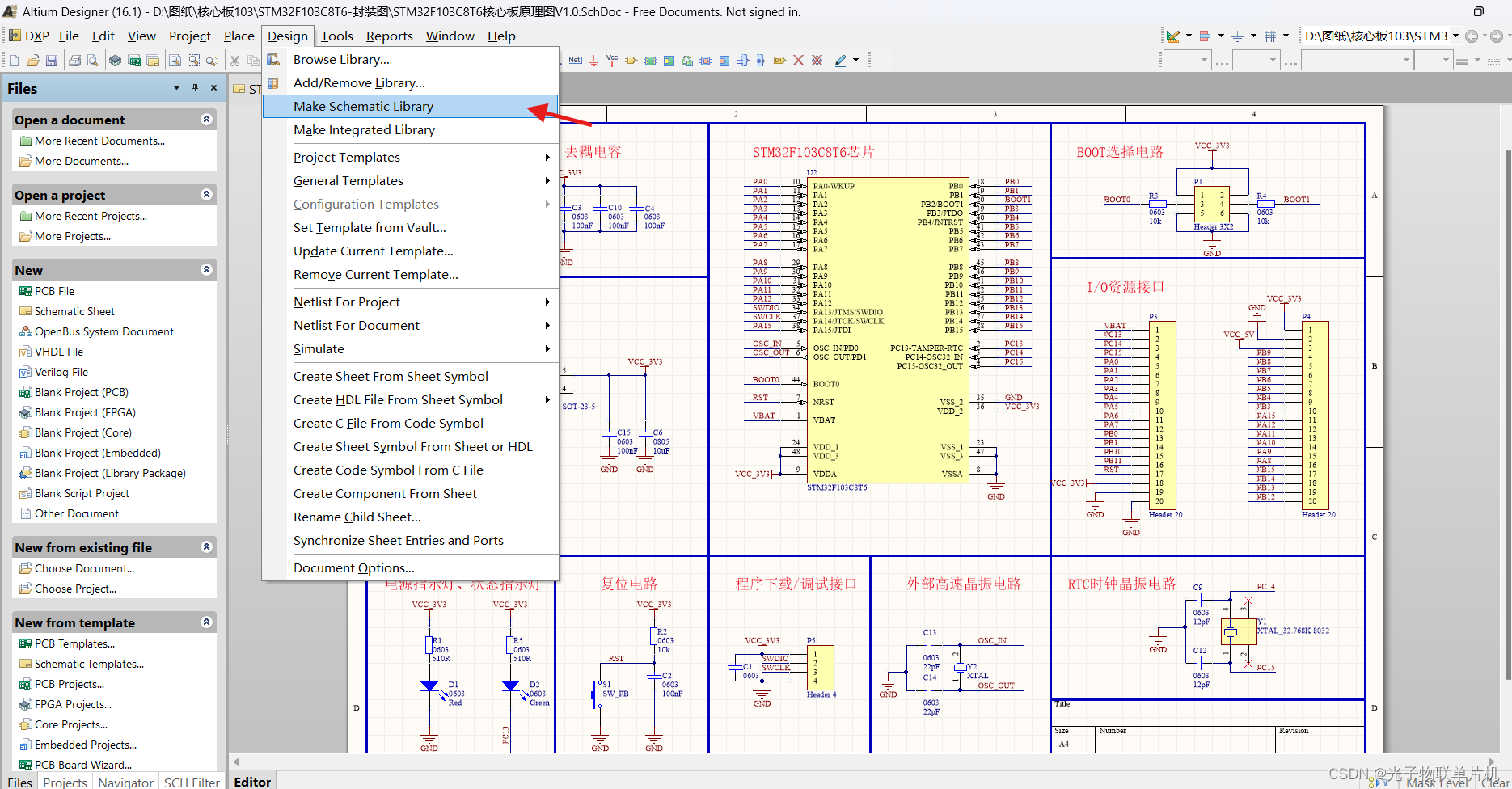

打开一个已有的原理图，点击Design->Make Schematic Library
在这里插入图片描述

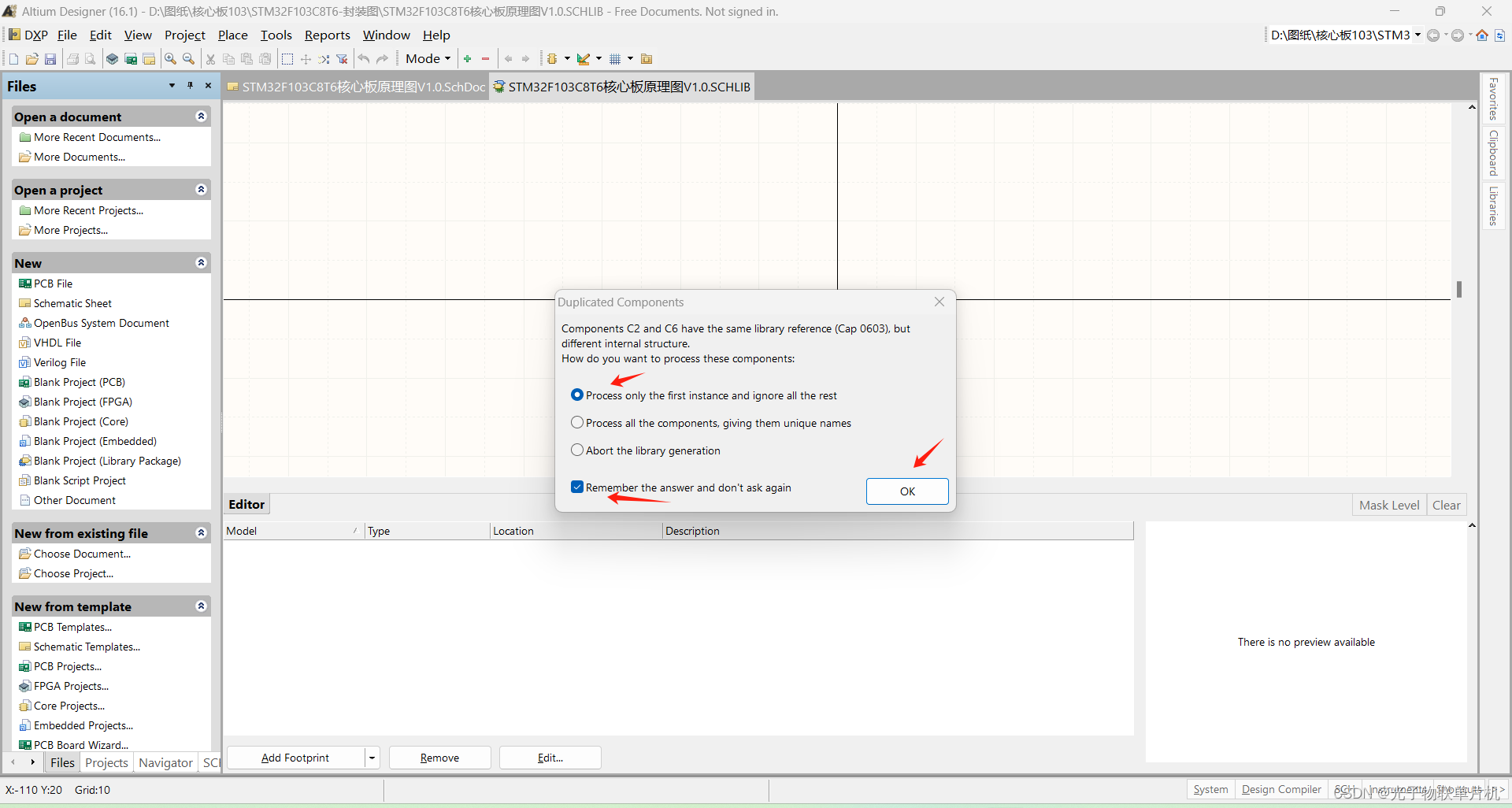

按下图点击选择，生成.SCHLIB原理图器件封装库文件

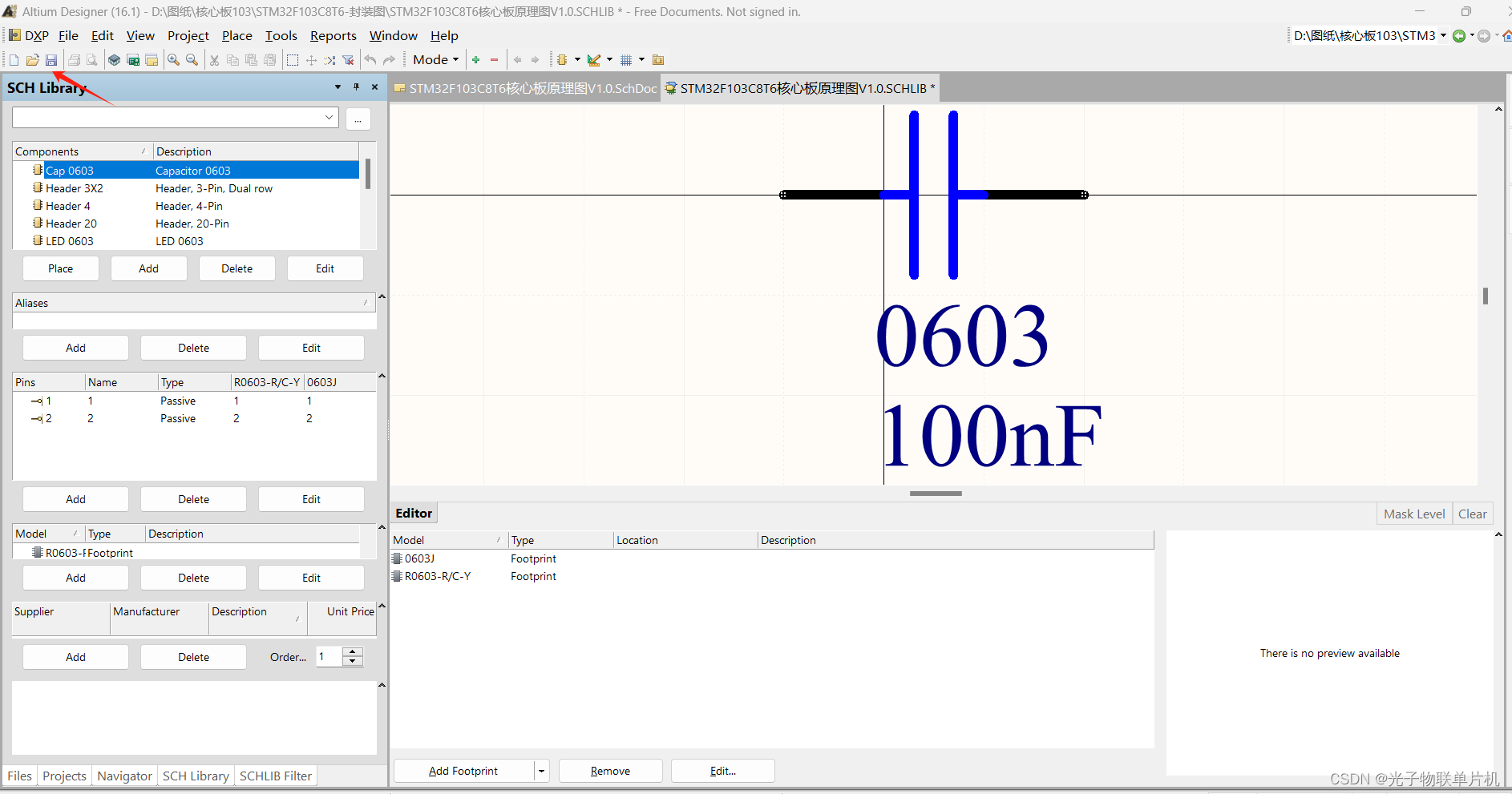

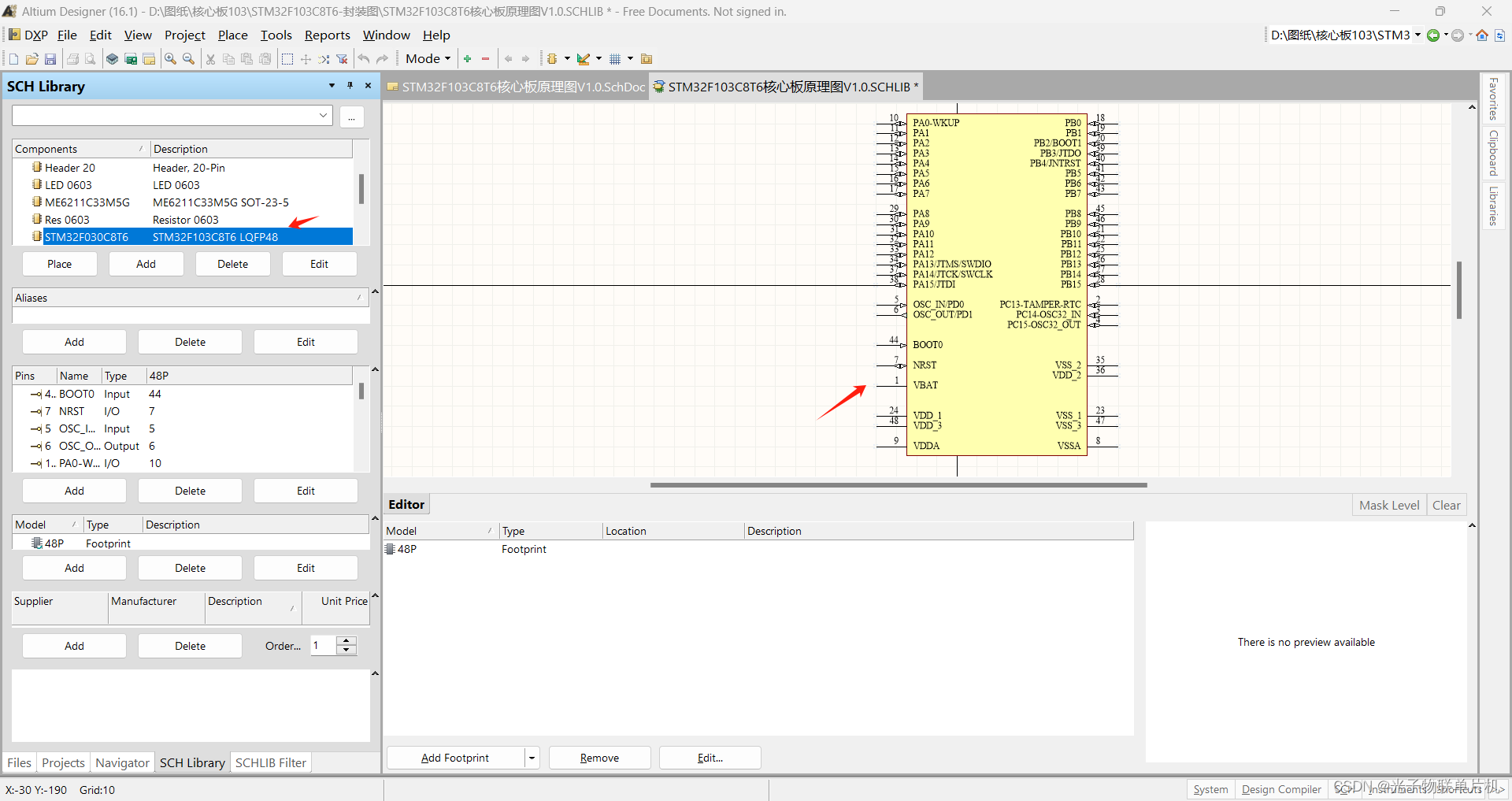

原理图器件封装库文件中包含了单片机等上述原理图中的所有器件

点击保存.SCHLIB原理图器件封装库文件

2.原理图绘制

1).新建一个新的原理图文件

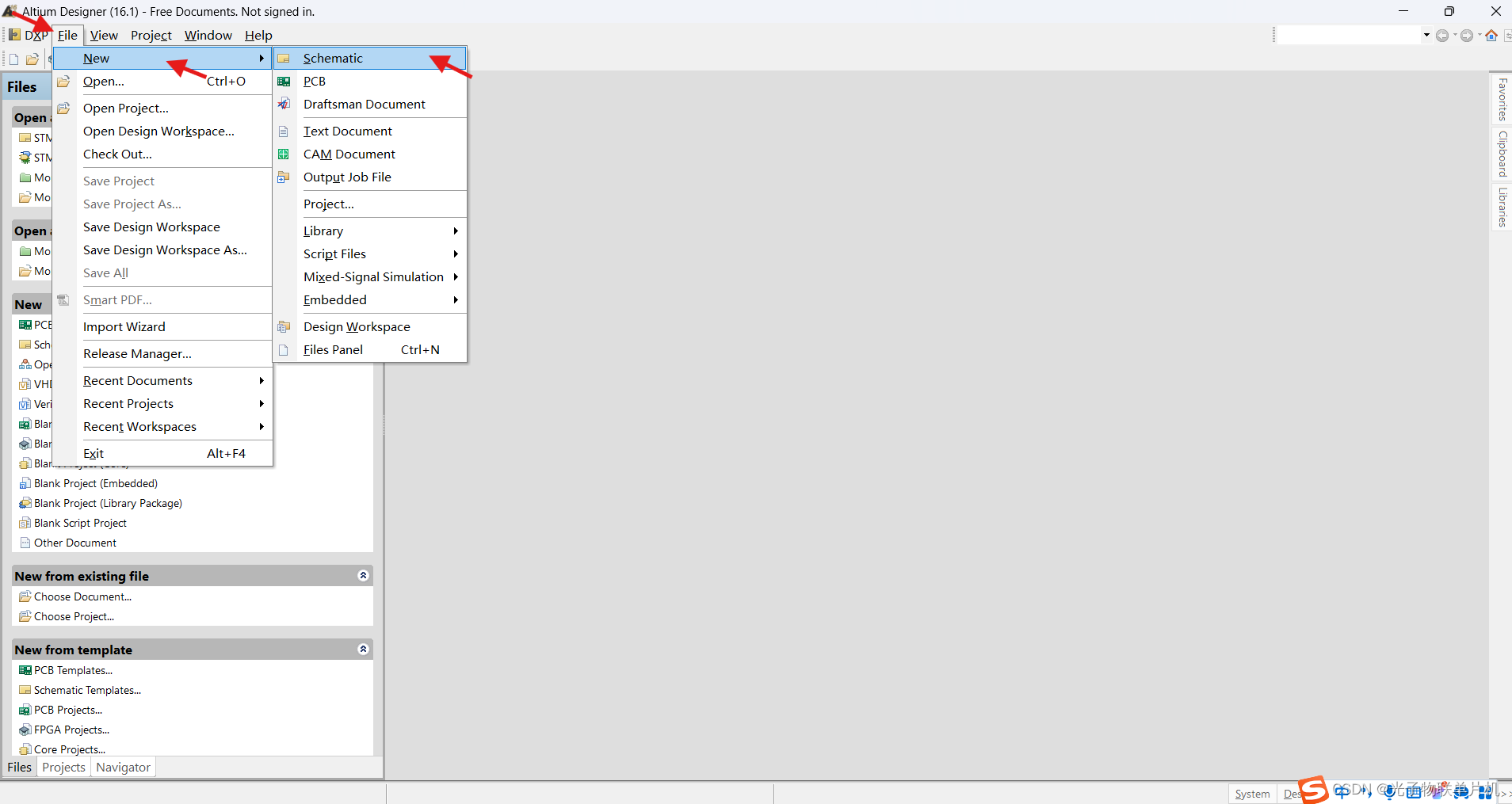

点击File->New-Schematic
在这里插入图片描述

2).添加原理图封装库

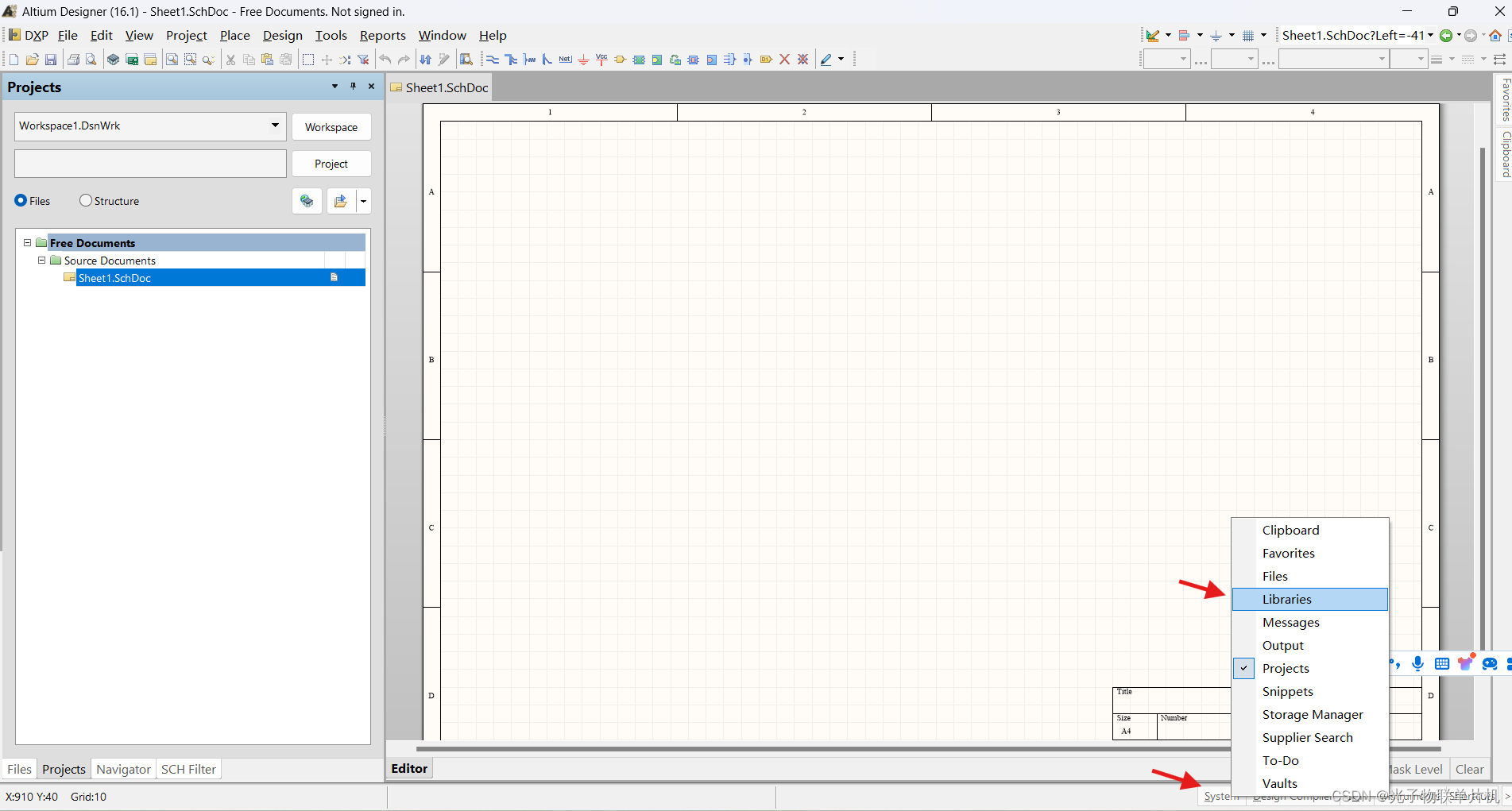

点击下图的System->Libraries
在这里插入图片描述

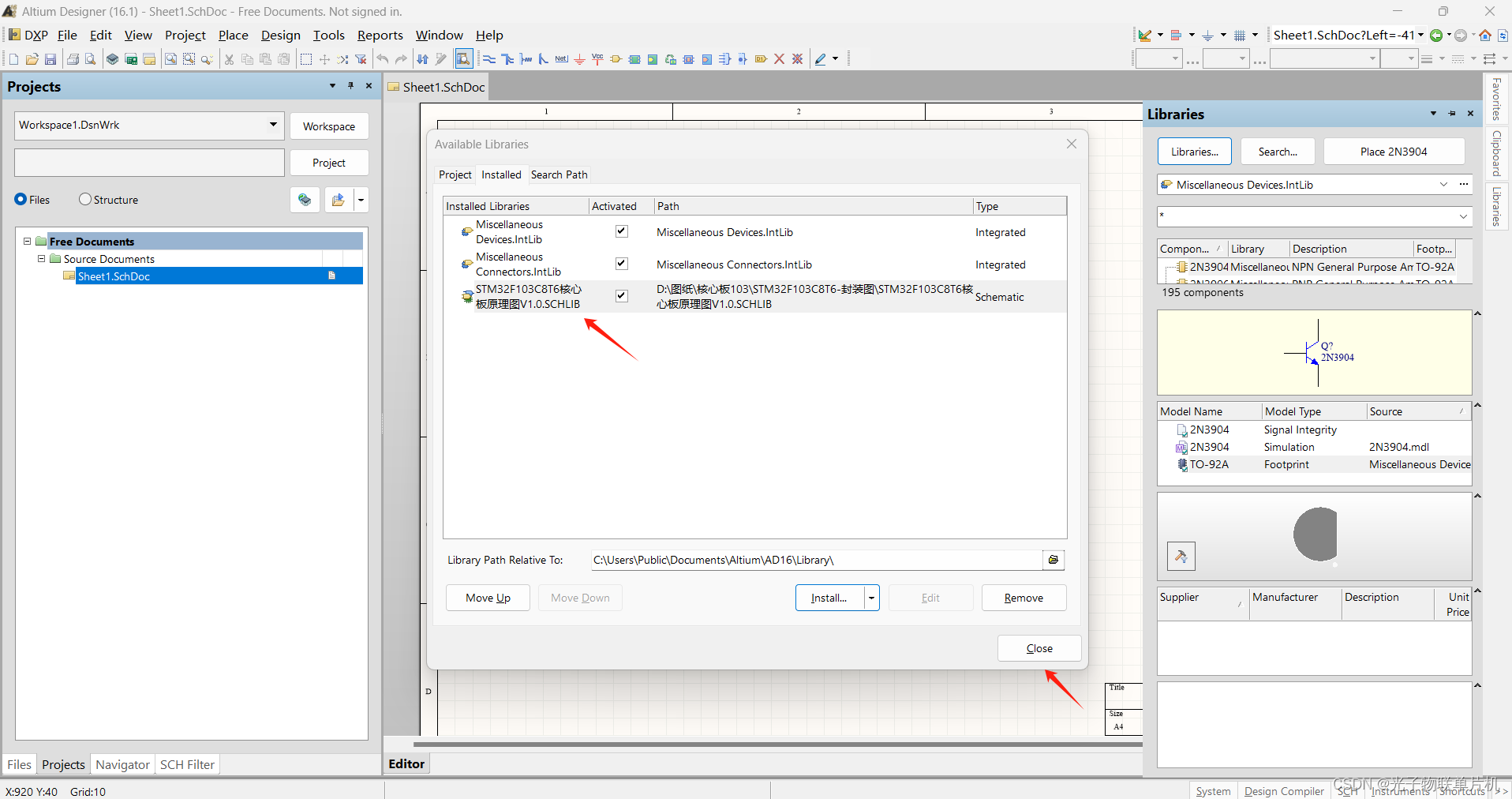

根据以下步骤把刚才生成的.SCHLIB文件导入进去
在这里插入图片描述
.SCHLIB文件导入成功

3).摆放元器件

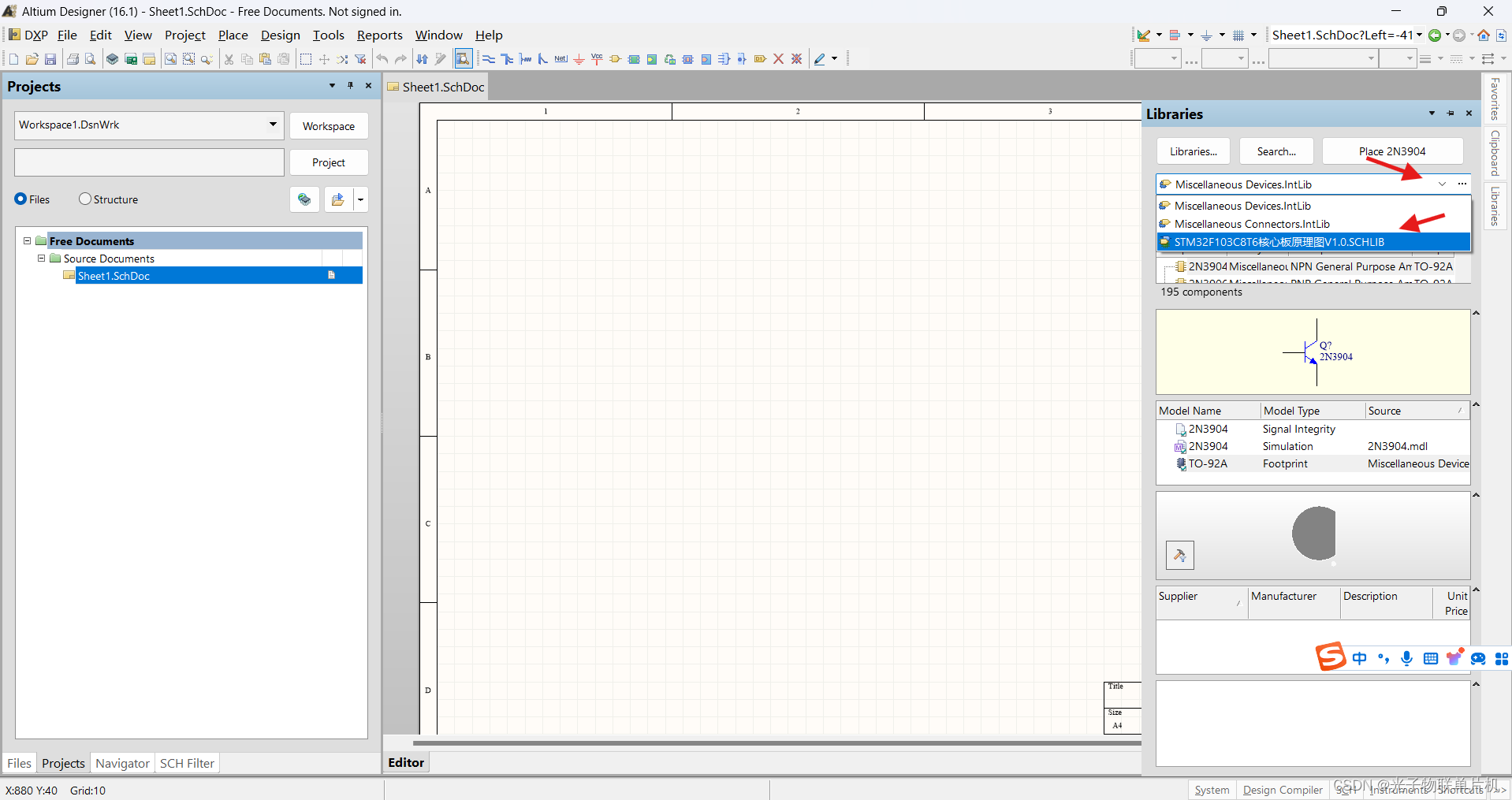

按下图的下拉箭头，选择已经导入的.SCHLIB文件
在这里插入图片描述

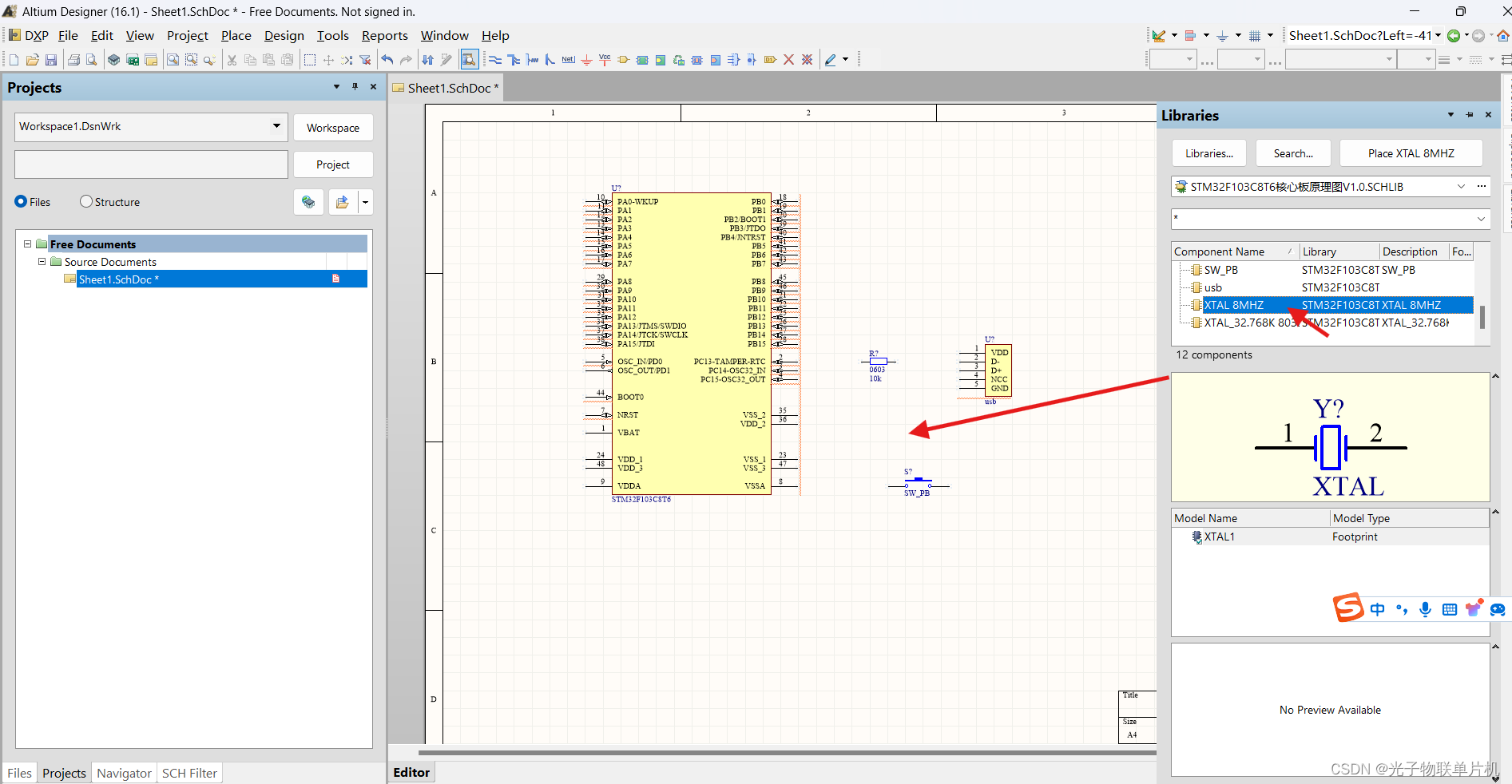

选中需要放到原理图中的元器件，按住鼠标左键不放，拖拉到原理图中后放开按键，元器件就成功放置在原理图中
在这里插入图片描述

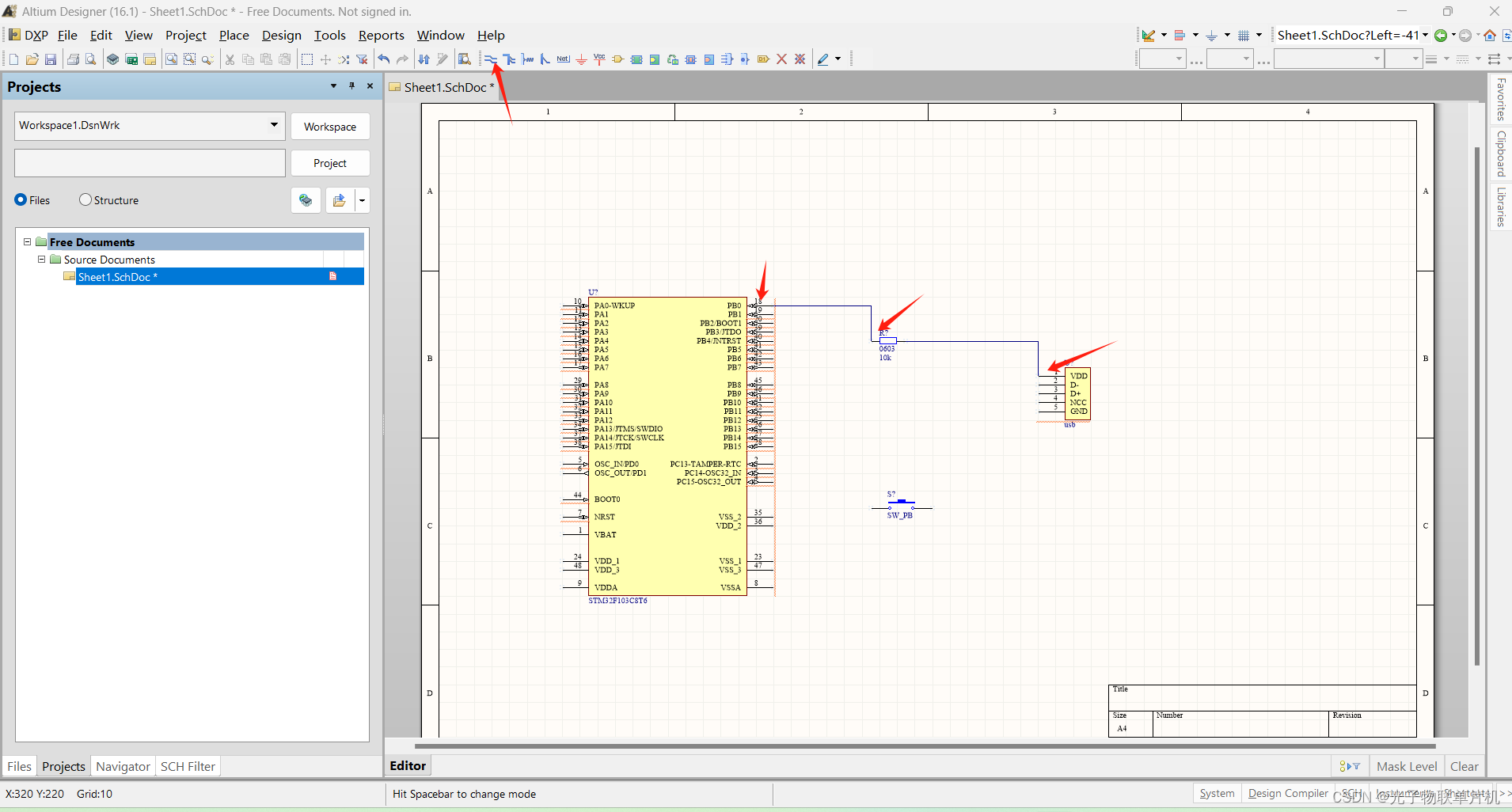

4).元器件连线

在这里插入图片描述

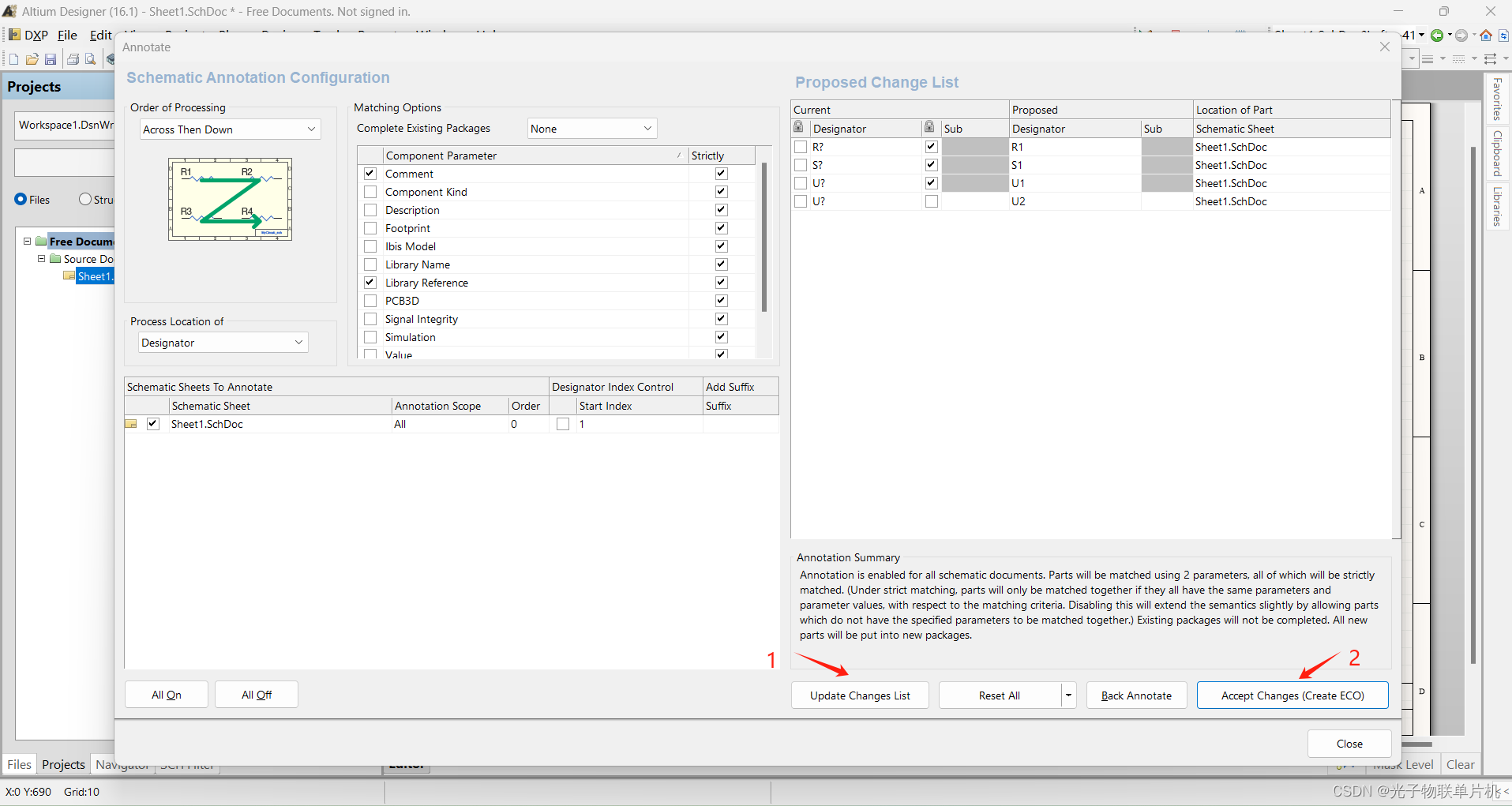

5).元器件自动标号

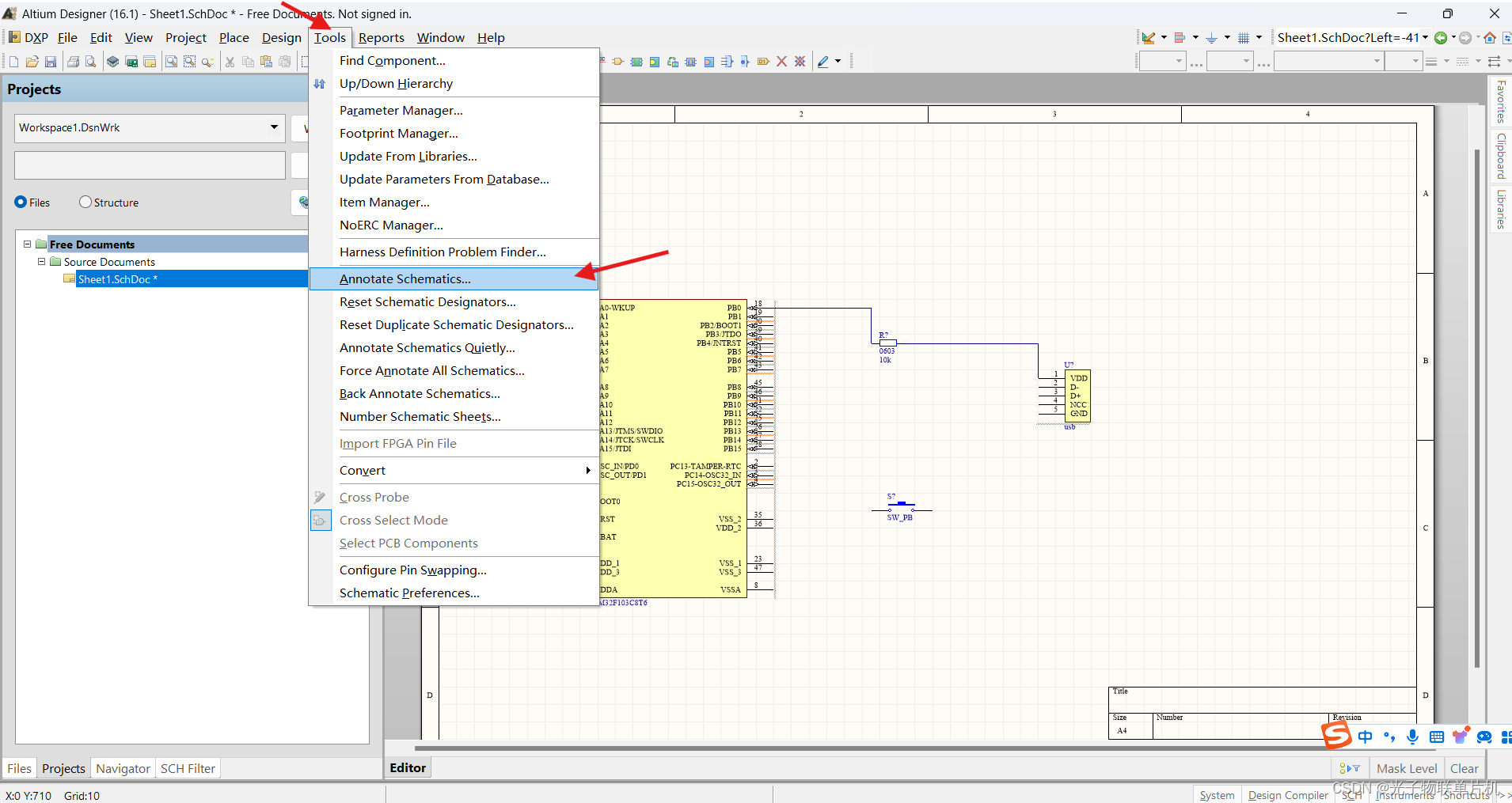

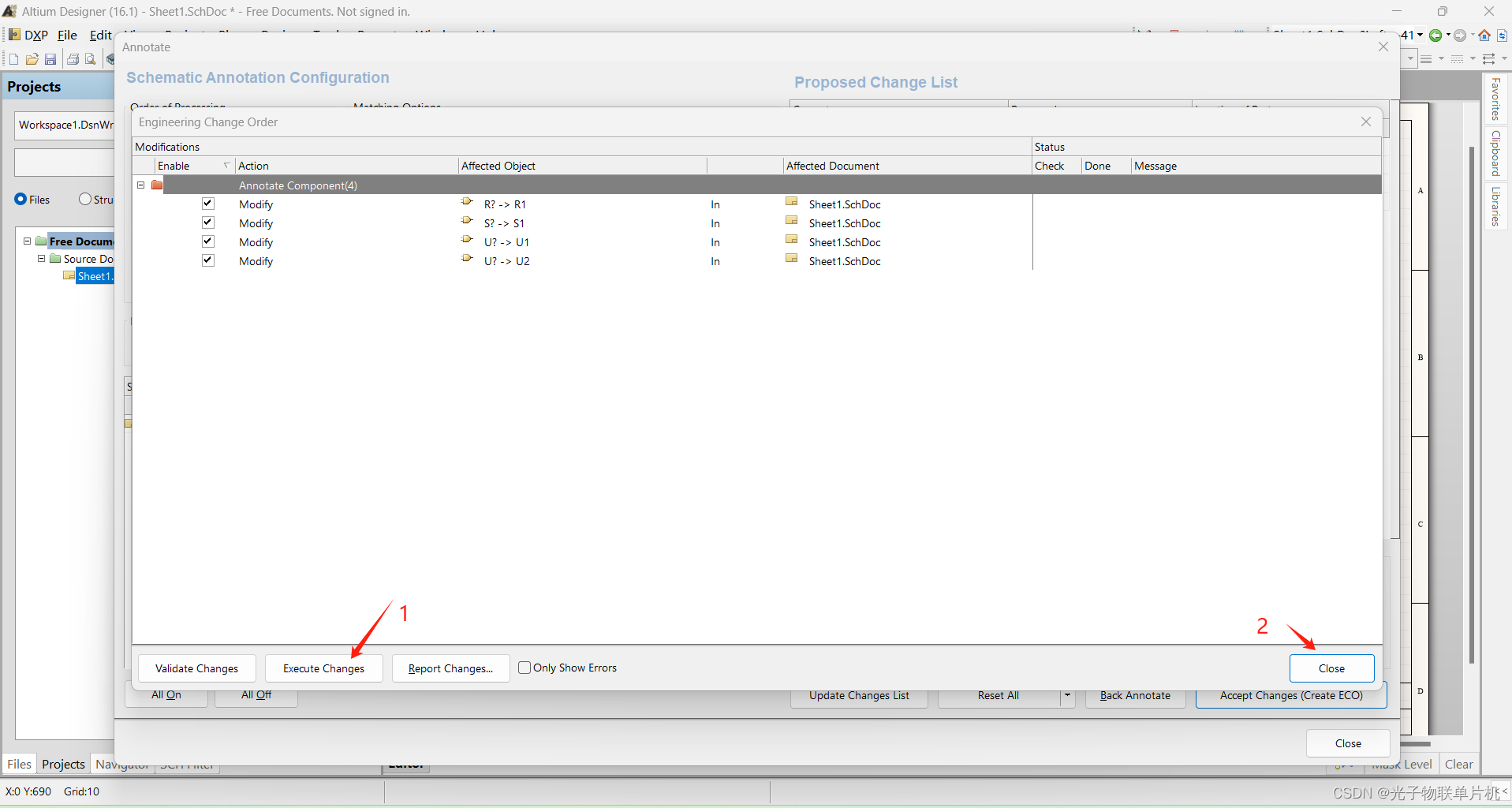

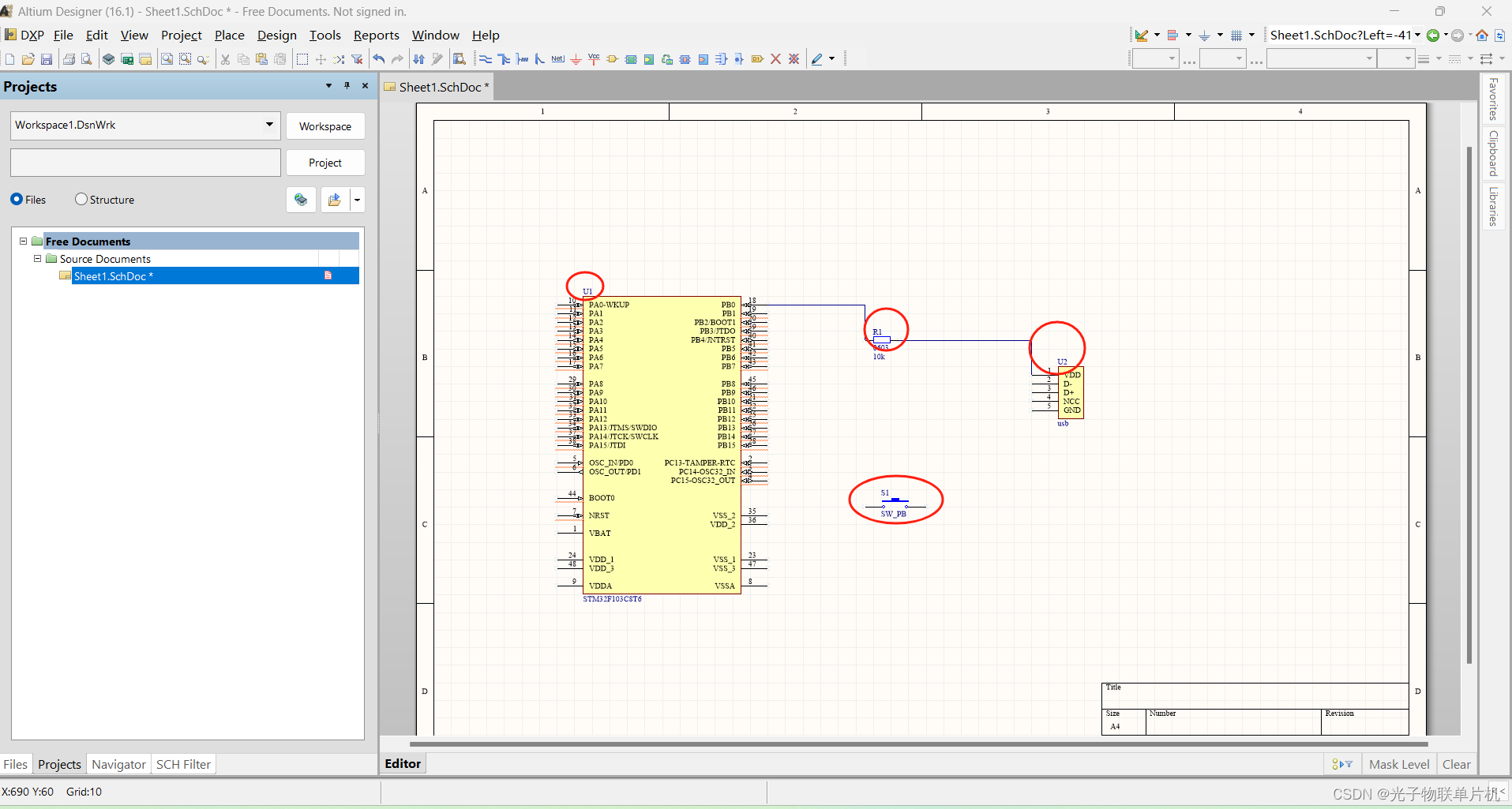

选择Tools->Annotate Schematics
在这里插入图片描述

每个元器件都有标号

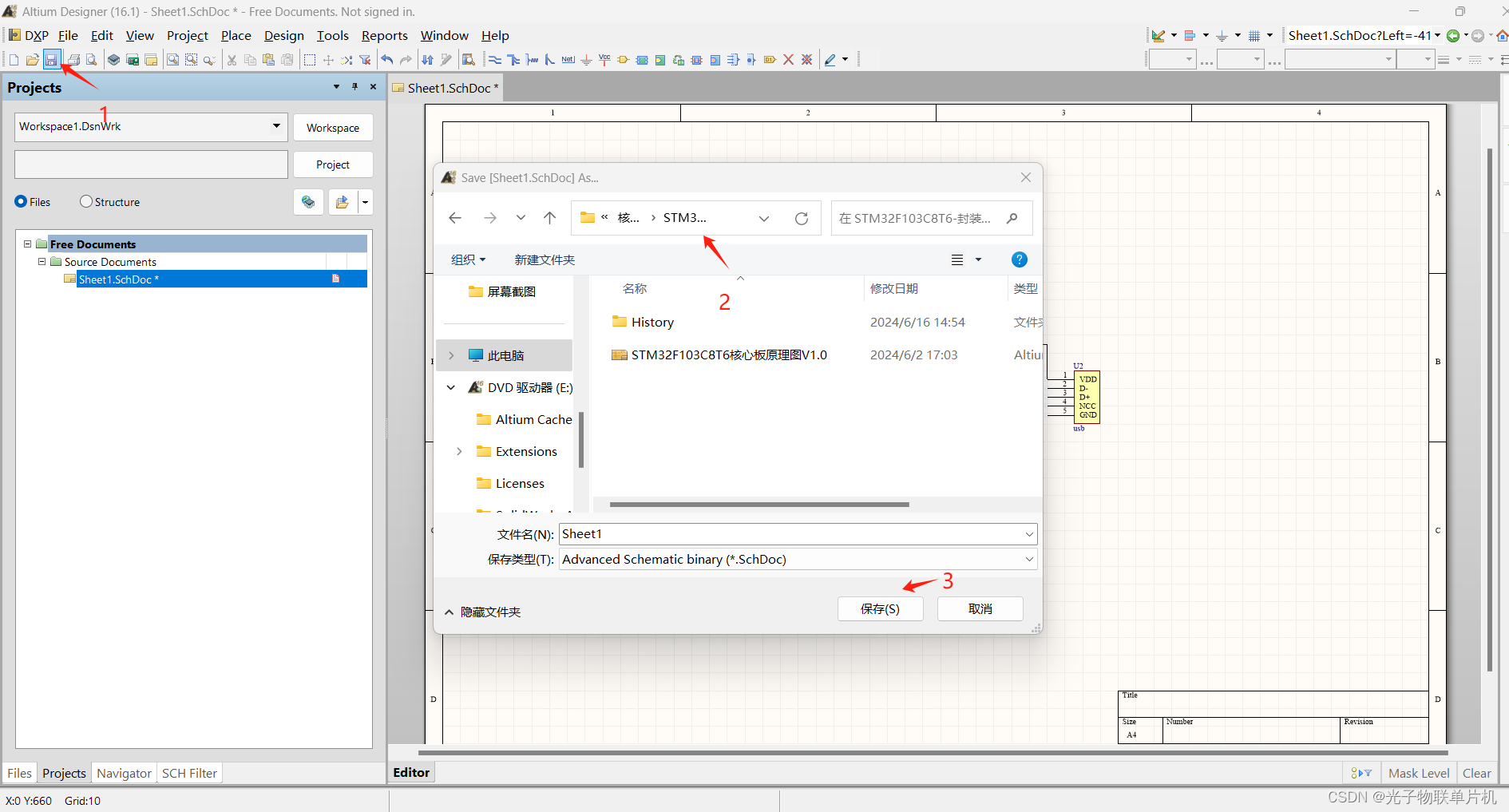

6).保存原理图文件

点击保存按钮，选择保存路径后把.SchDoc后缀文件保存
在这里插入图片描述

四.PCB线路板图绘制设计

1.PCB图器件封装库制作

PCB绘制设计，主要就是把元器件放在图中，再用线连起来。PCB图中需要元器件封装库才能把元器件提取出来使用，元器件的封装库制作，一般有两种方式，1.自己单独绘制方式 2.从原有的PCB，生成PCB封装库导入

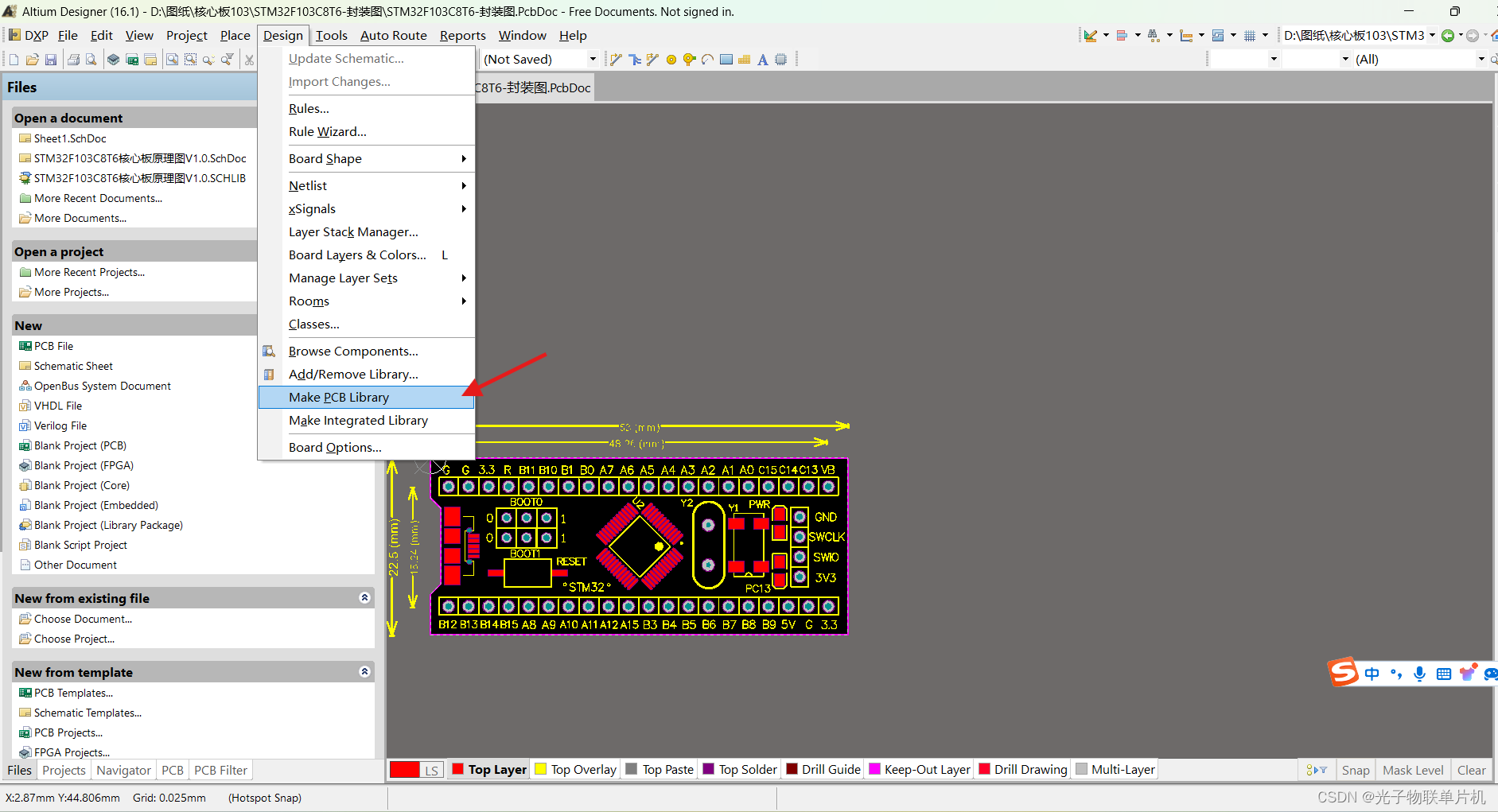

打开一个PCB文件(.PcbDoc)，点击Designed->Make PCB Library
在这里插入图片描述
保存生成好的PCB封装库文件(.Pcblib)

2.PCB图绘制

1).新建一个新的工程文件

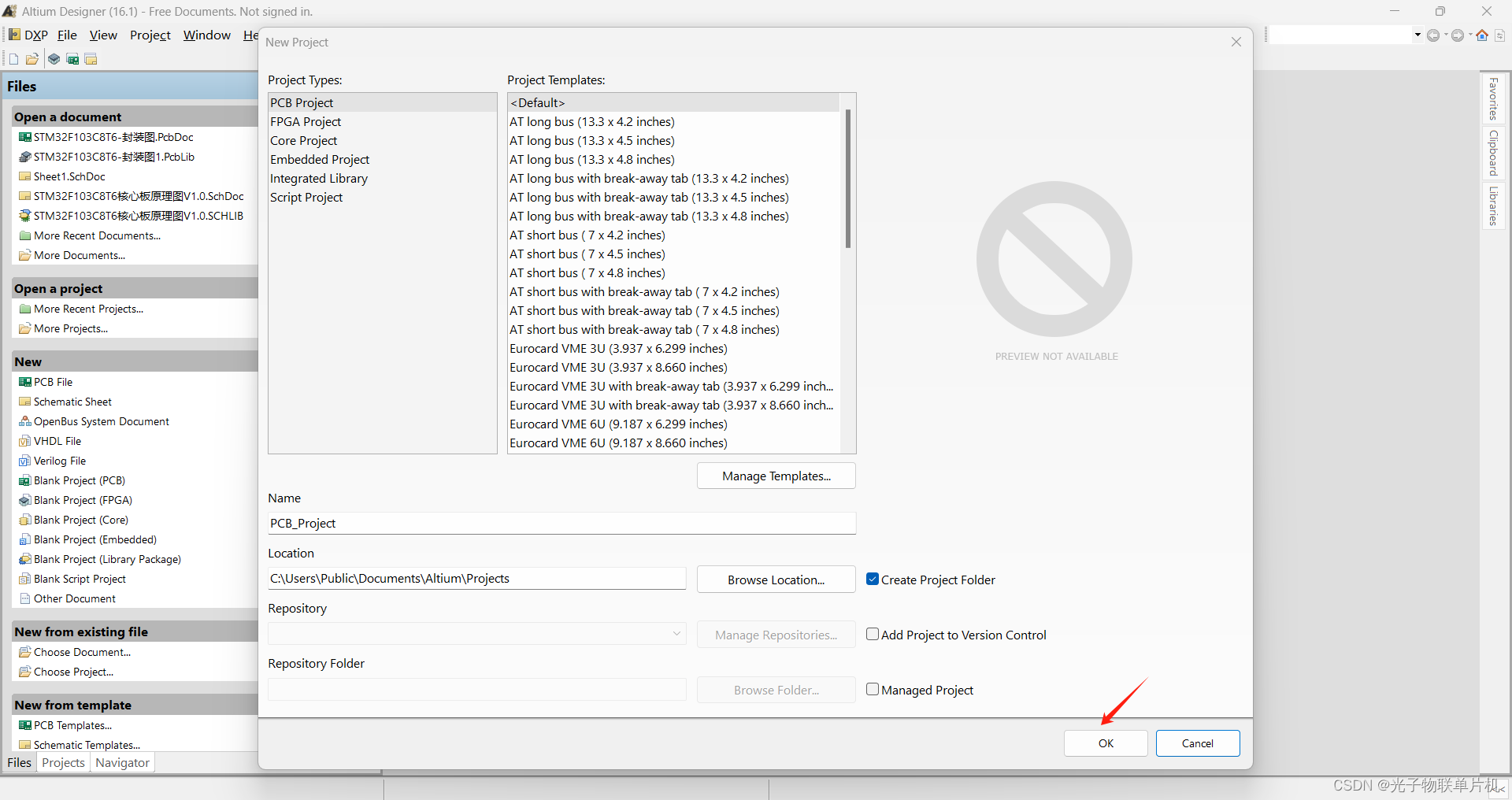

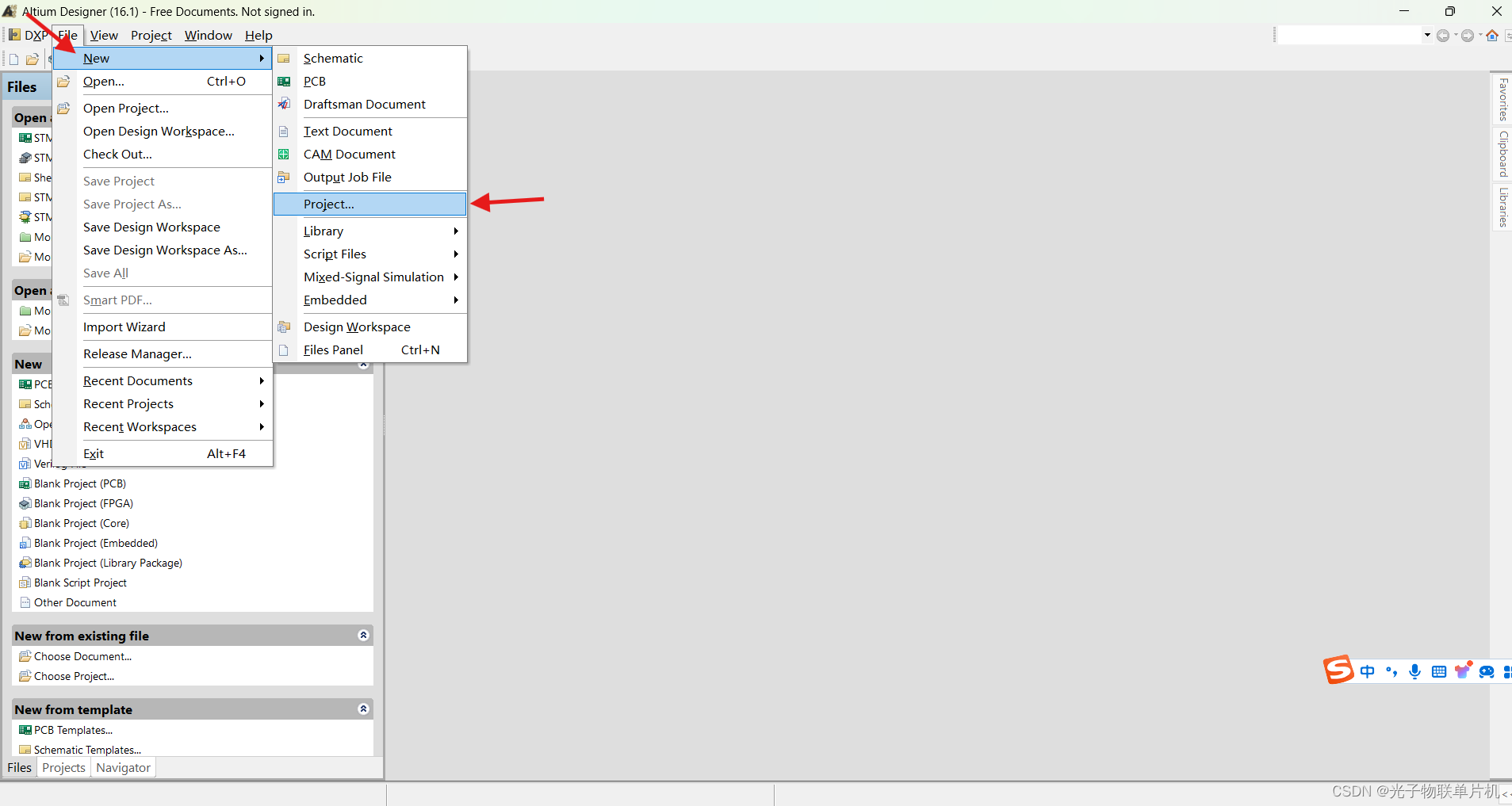

鼠标点击主界面Files->New->Project,新建一个工程
在这里插入图片描述
点击OK，完成新建一个工程

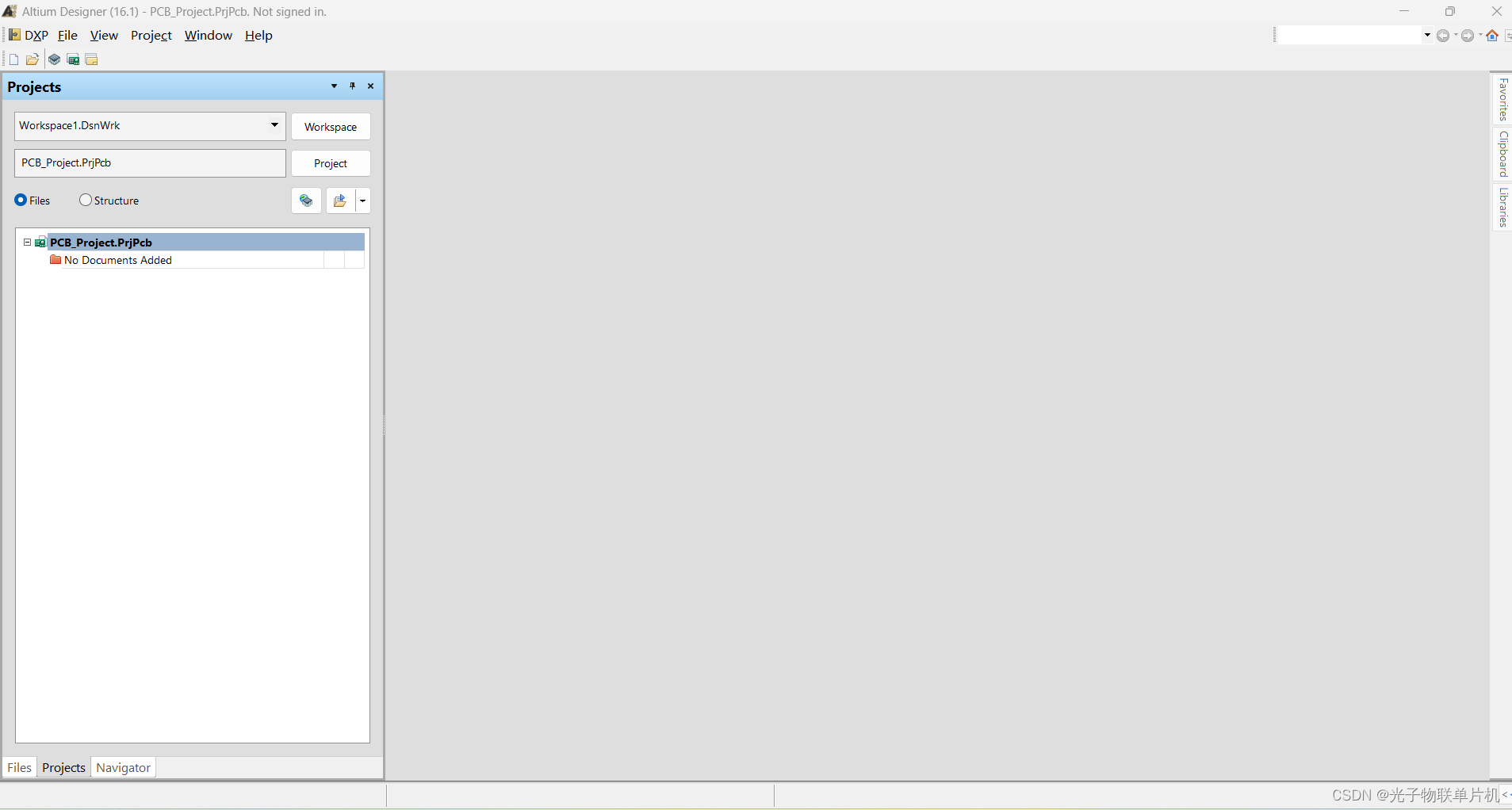

完成一个空的工程生成

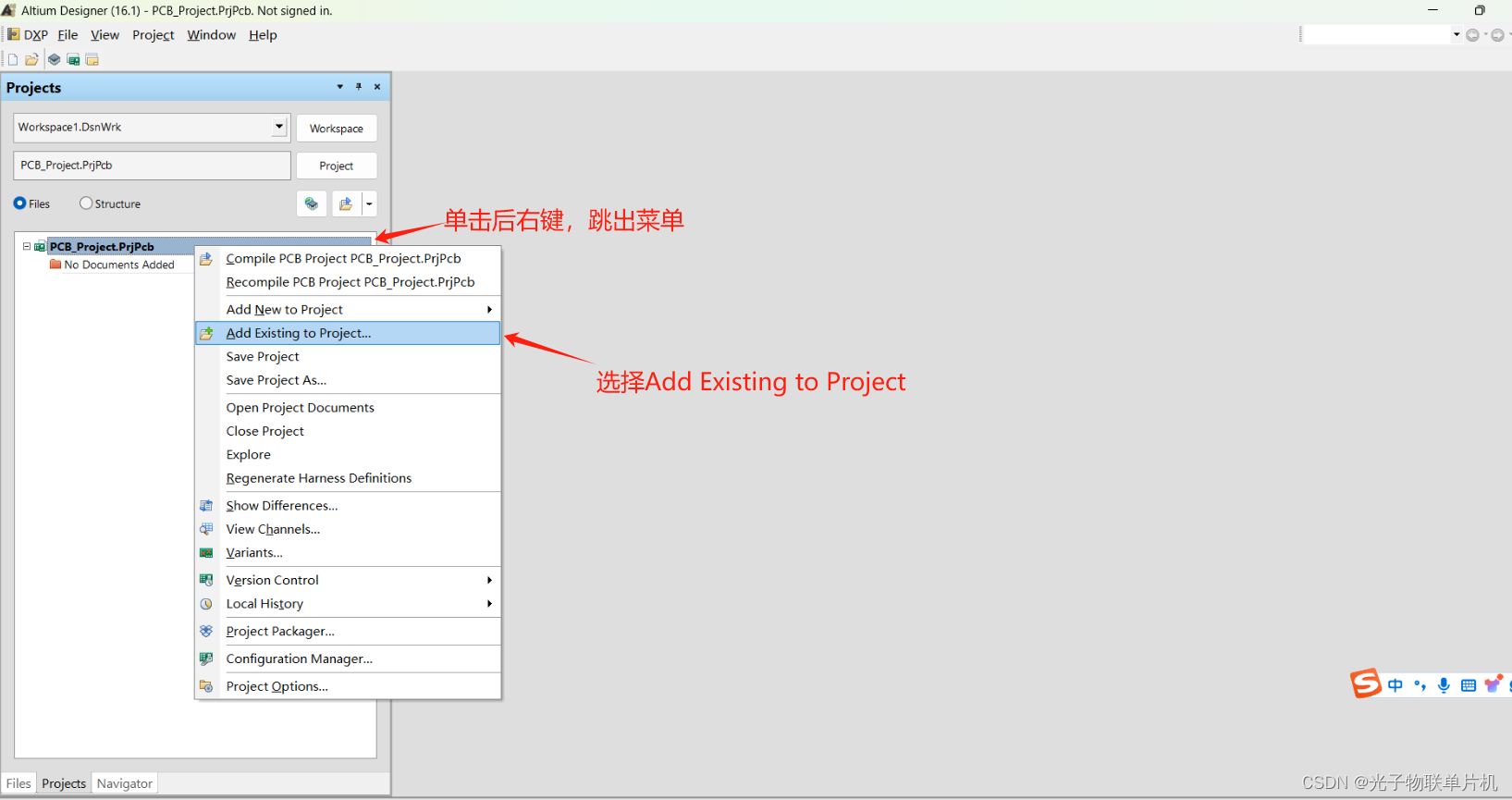

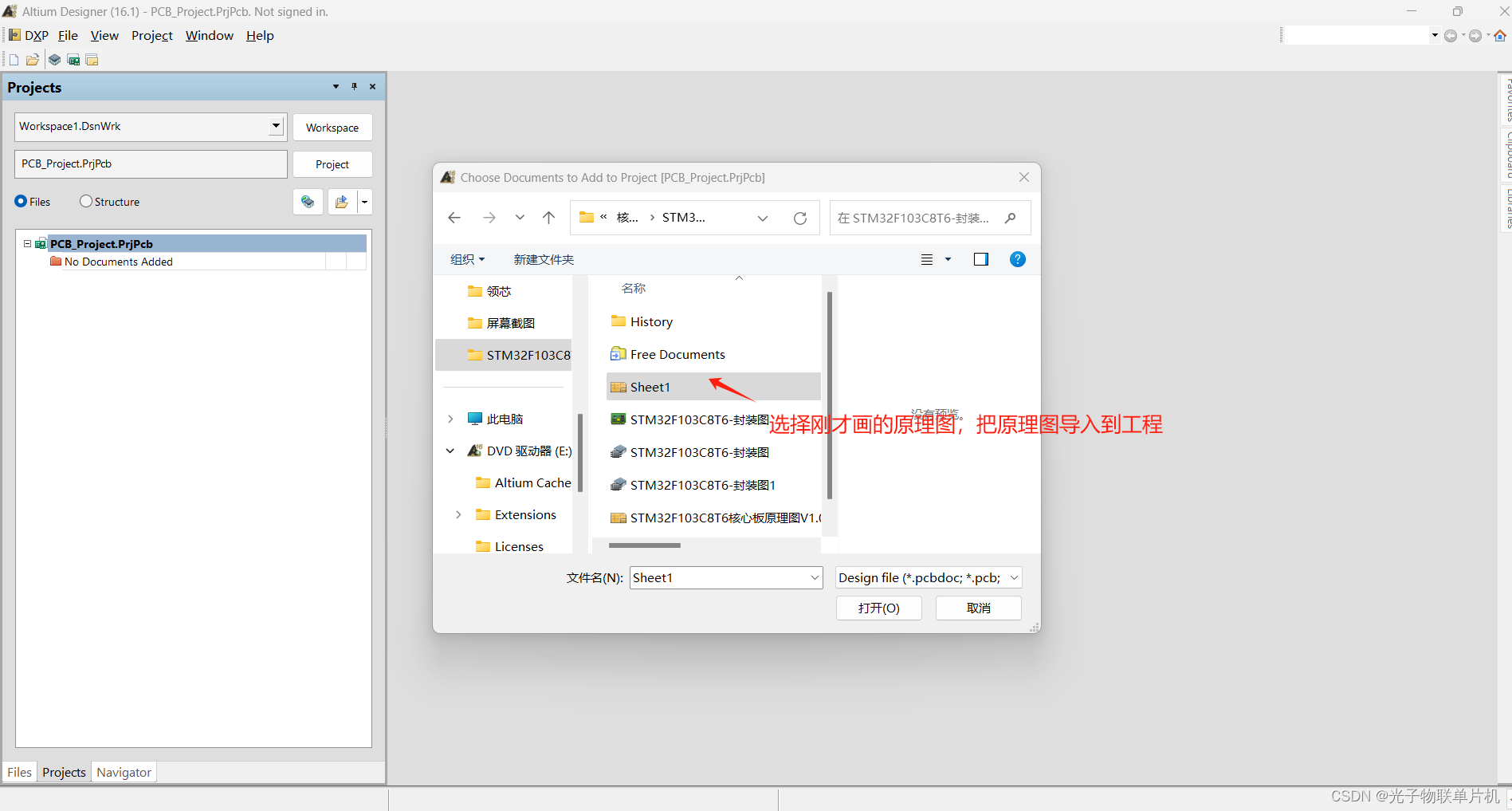

2).导入原先画好的原理图到工程中

在这里插入图片描述

3).新建一个空的PCB文件加入到工程中

在这里插入图片描述

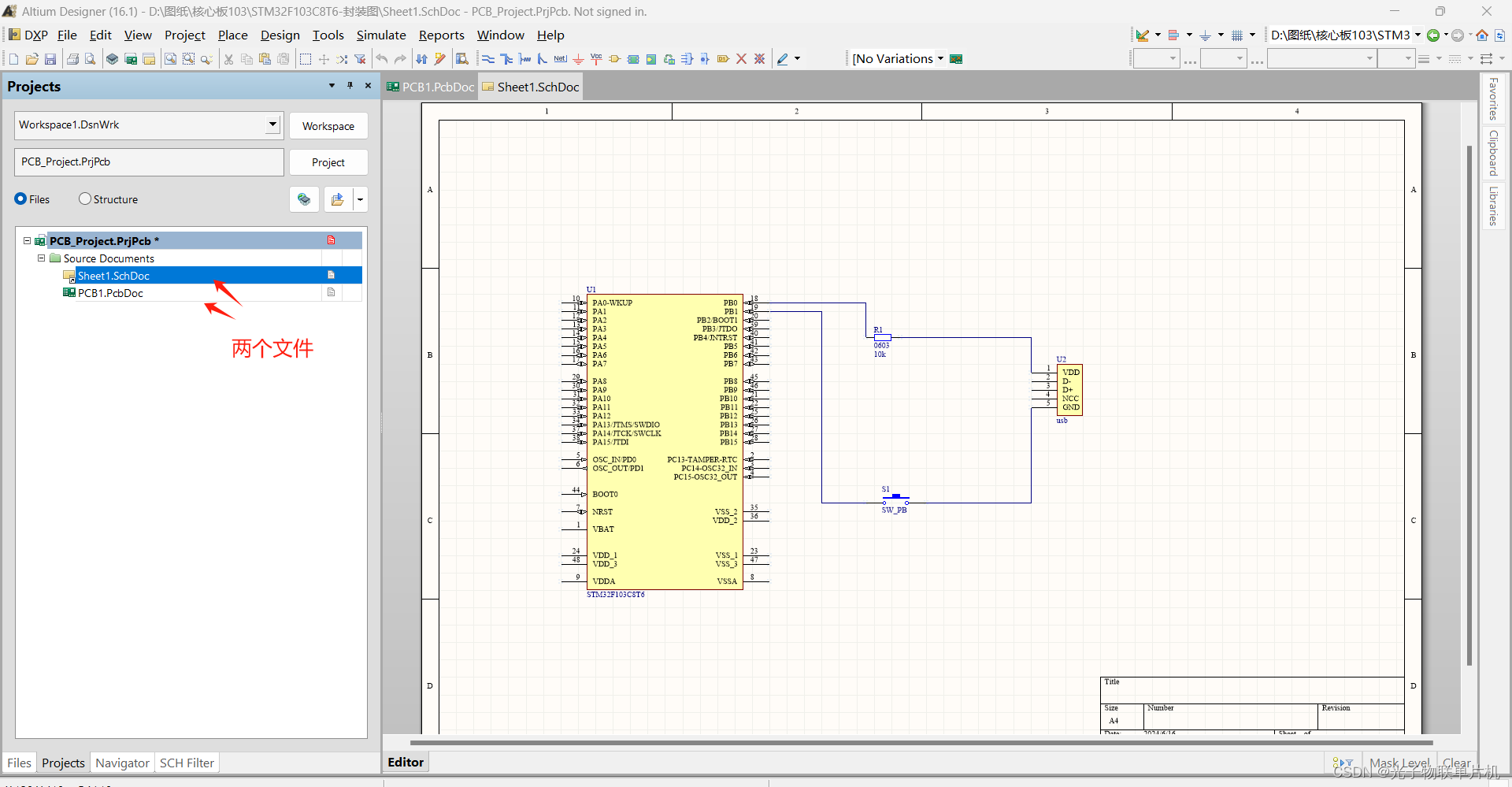

如下图工程中会显示有两个文件

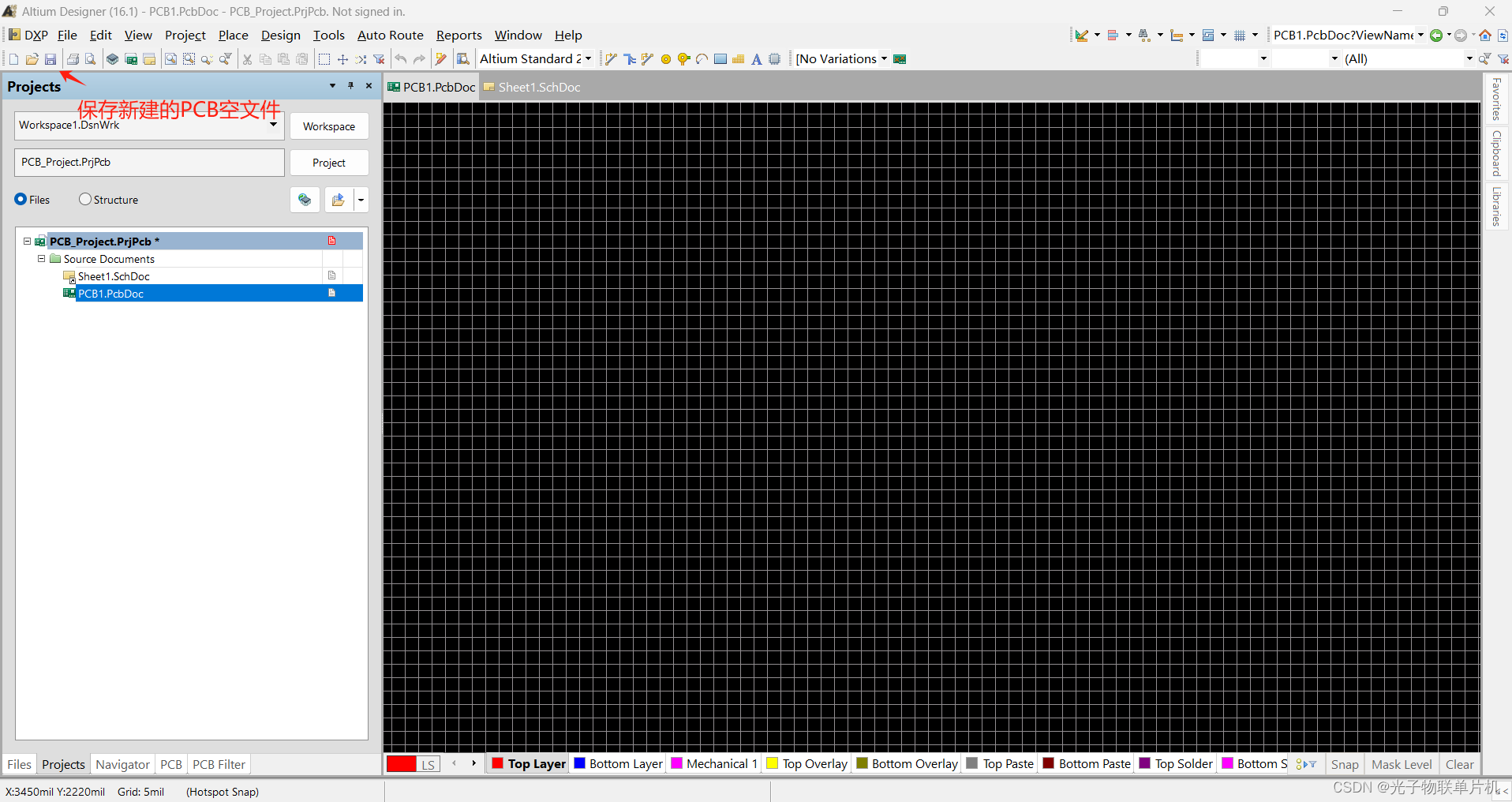

点击保存这个新建的空的PCB文件在这里插入图片描述

4).添加PCB封装库

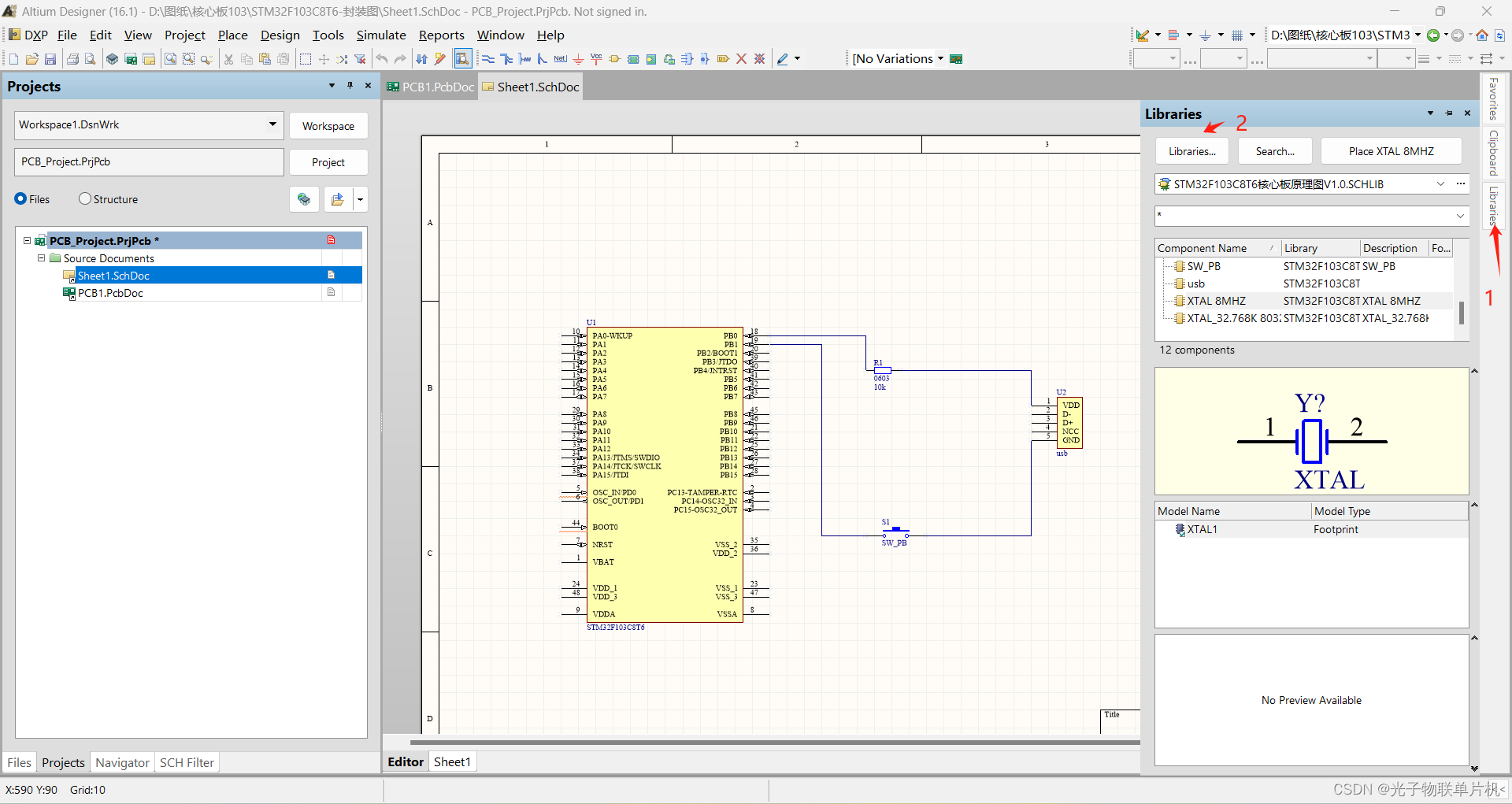

点击箭头1所示的Libraries,再点击箭头2所示的Libraries
在这里插入图片描述

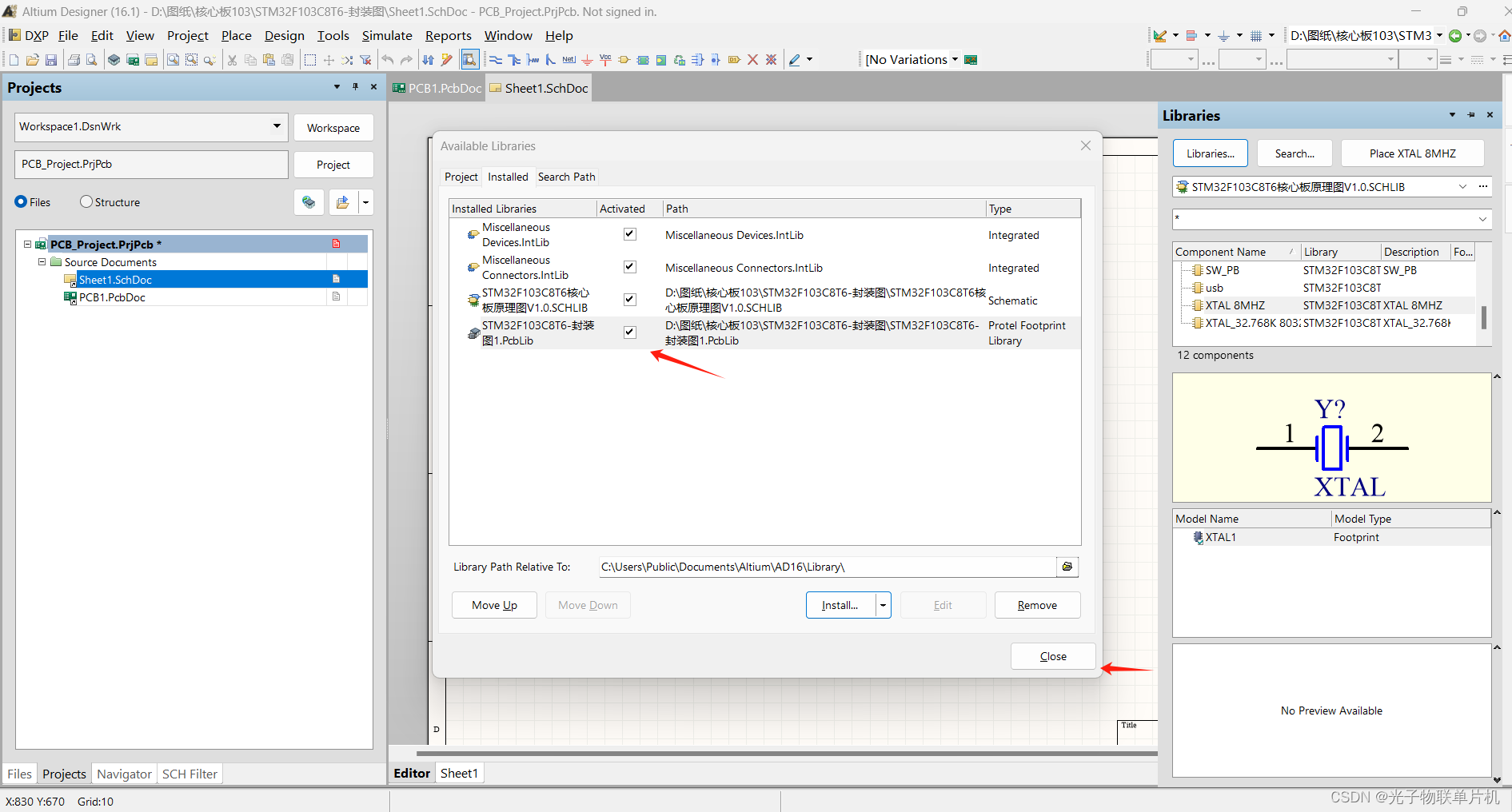

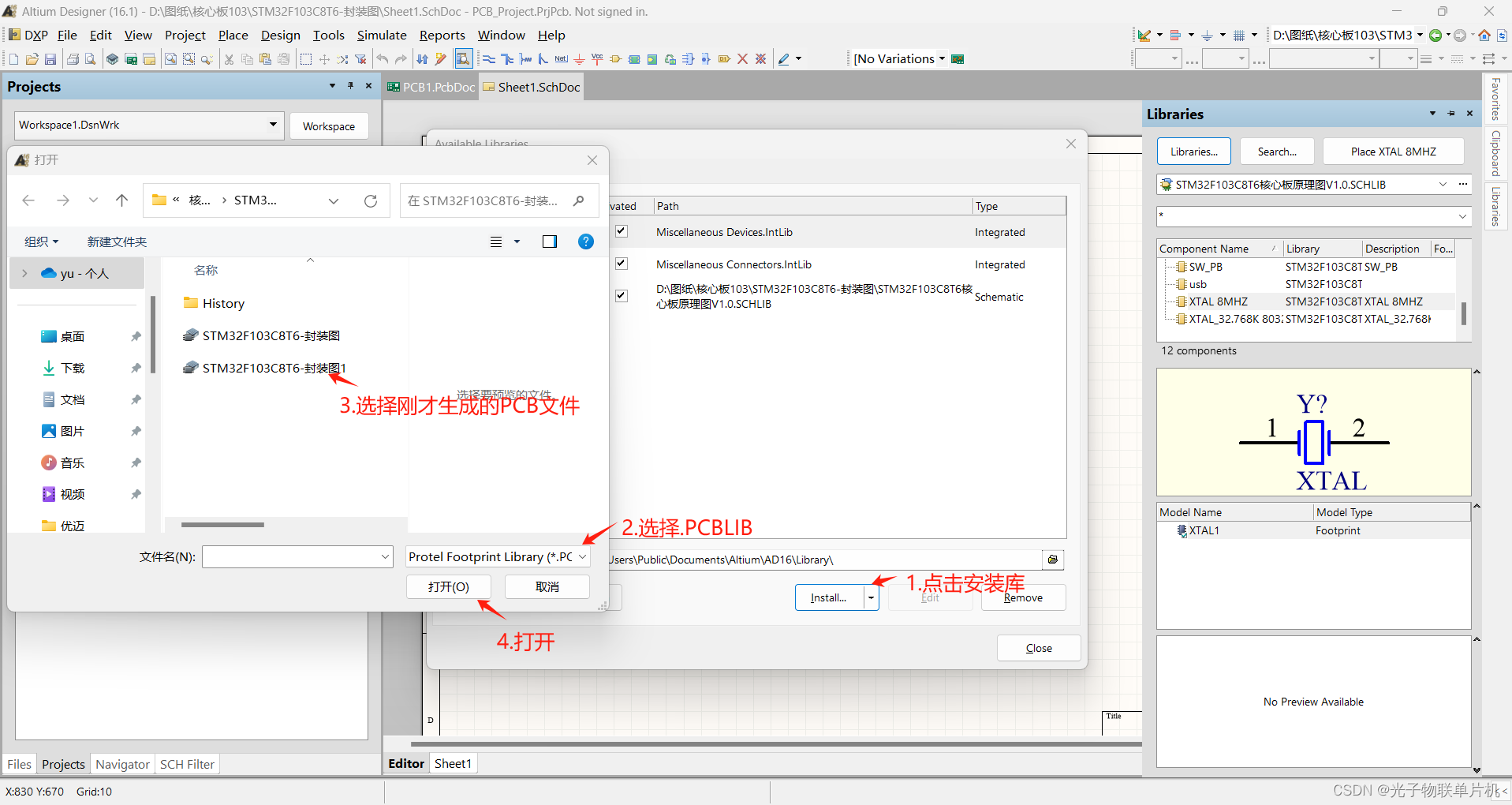

选择.PcbLib，刚才生成的PCB元器件封装库文件

PCB元器件封装库导入成功

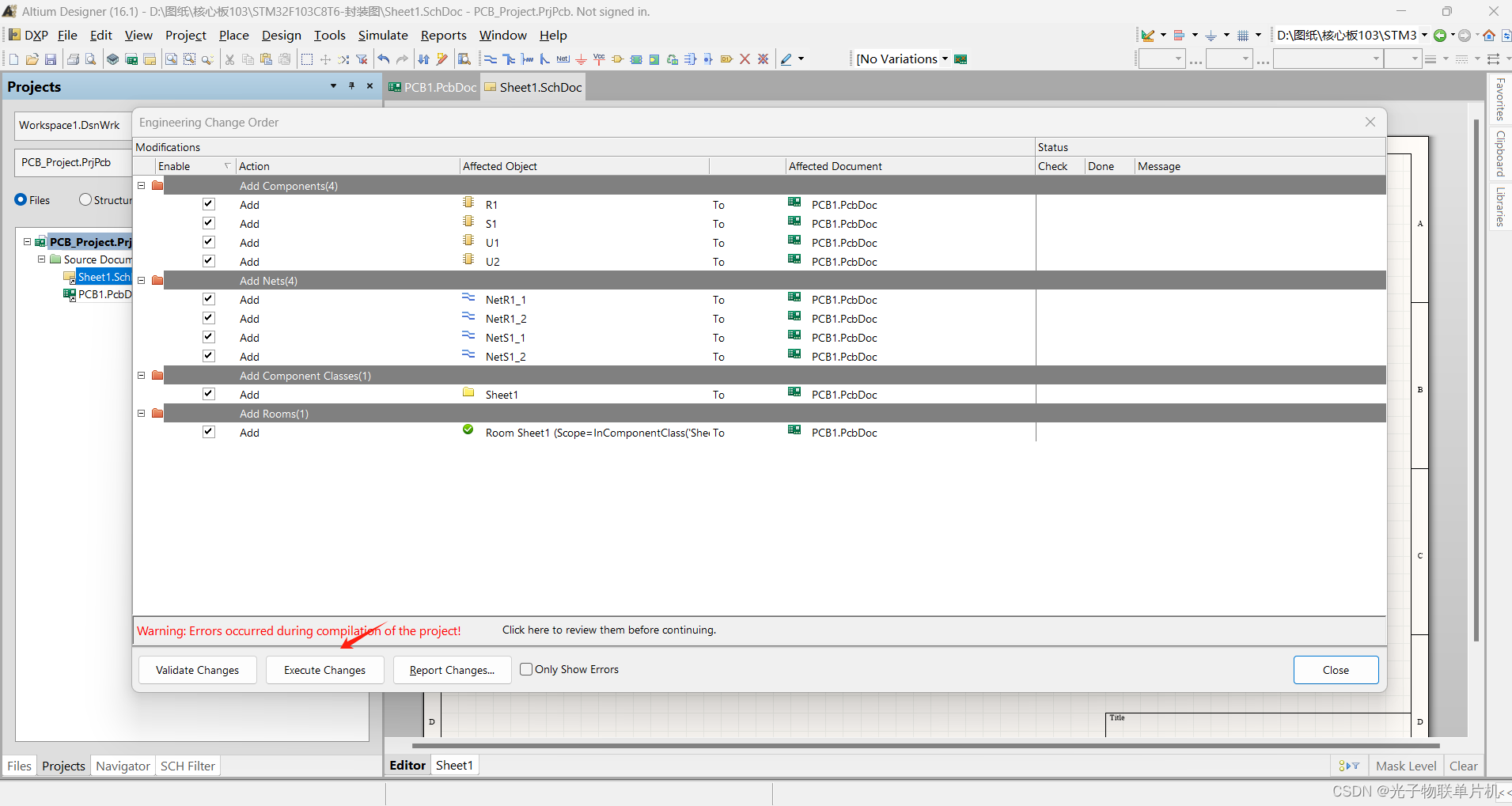

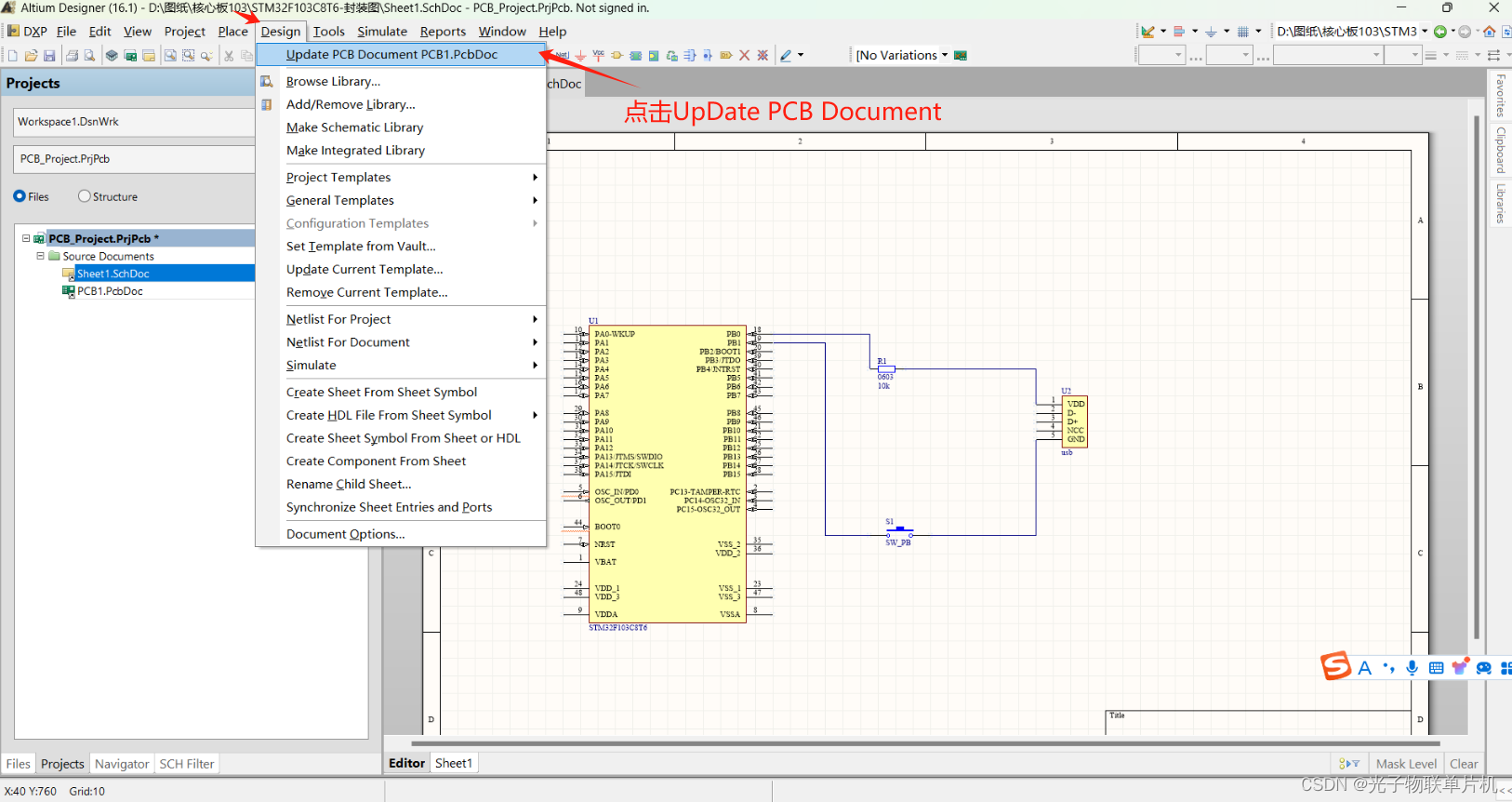

5).由原理图生成PCB图

在这里插入图片描述

6).PCB图进行初步编辑

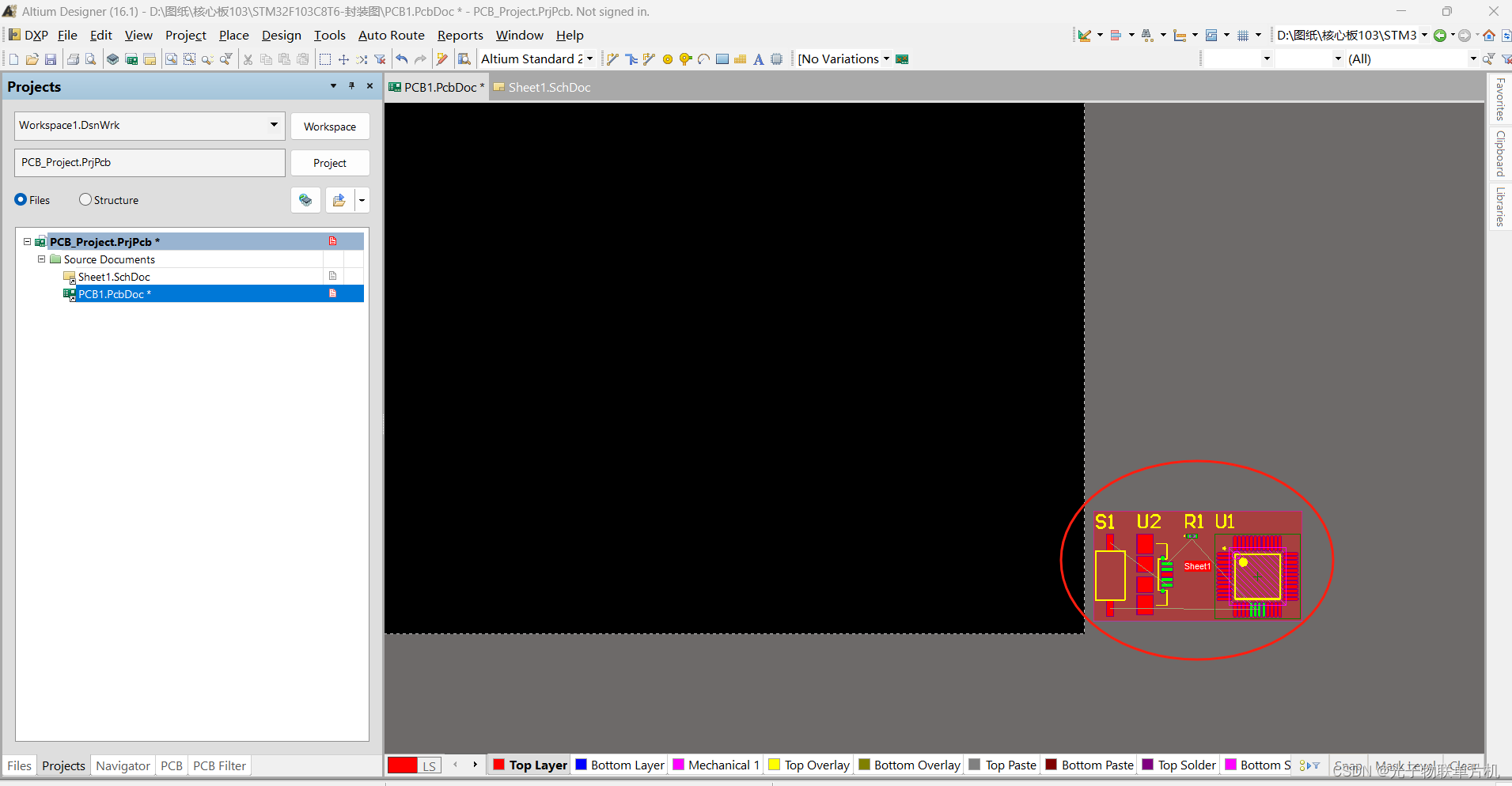

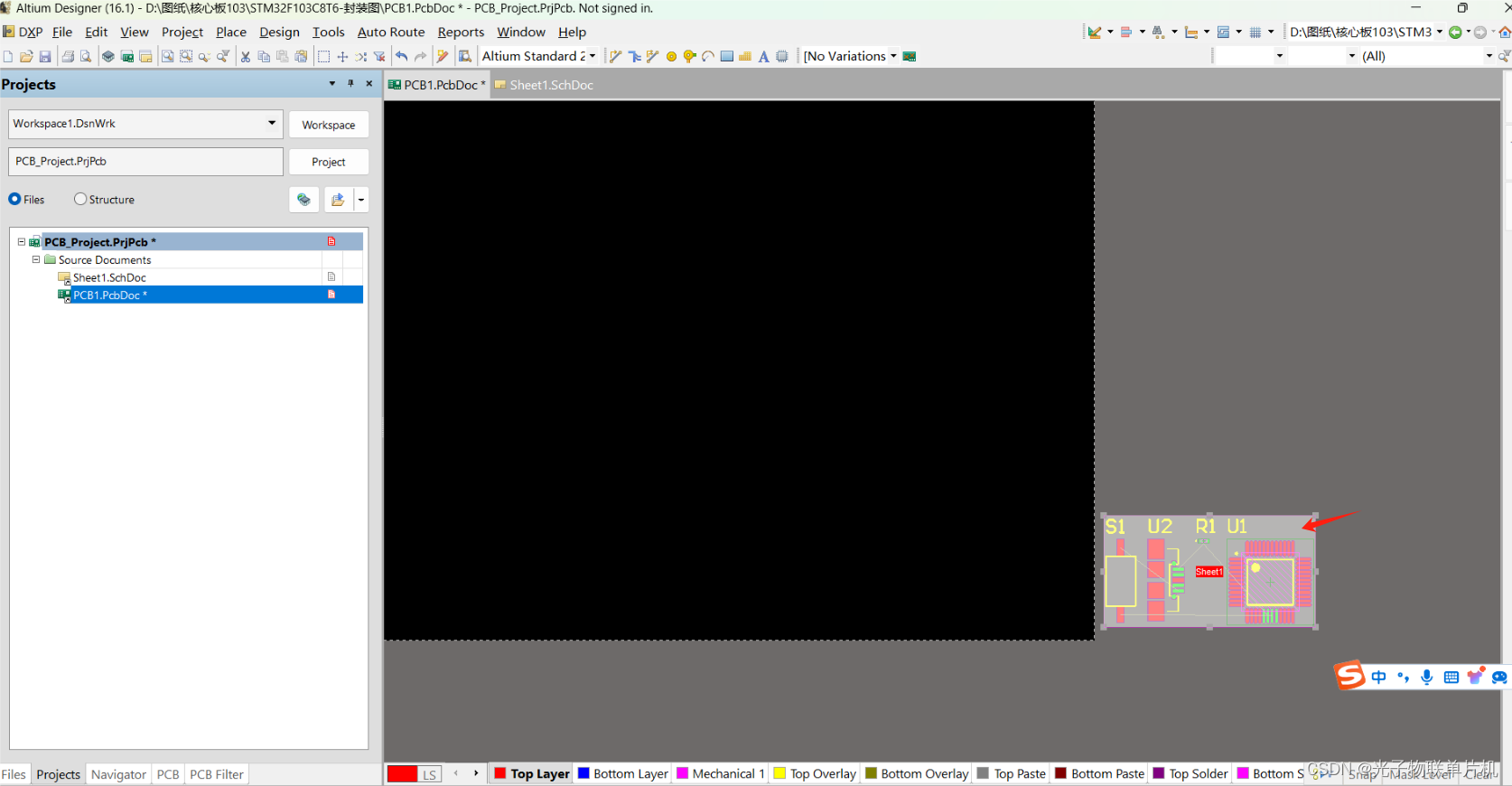

删除ROOM红框，ROOM红框是由原理图生成PCB图的时候自动生成的，为了圈定元器件的范围，在PCB图中没啥作用，可以删除
在这里插入图片描述
鼠标左键单击ROOM红框，按del按键，并把元器件摆放到黑色区域的合理位置

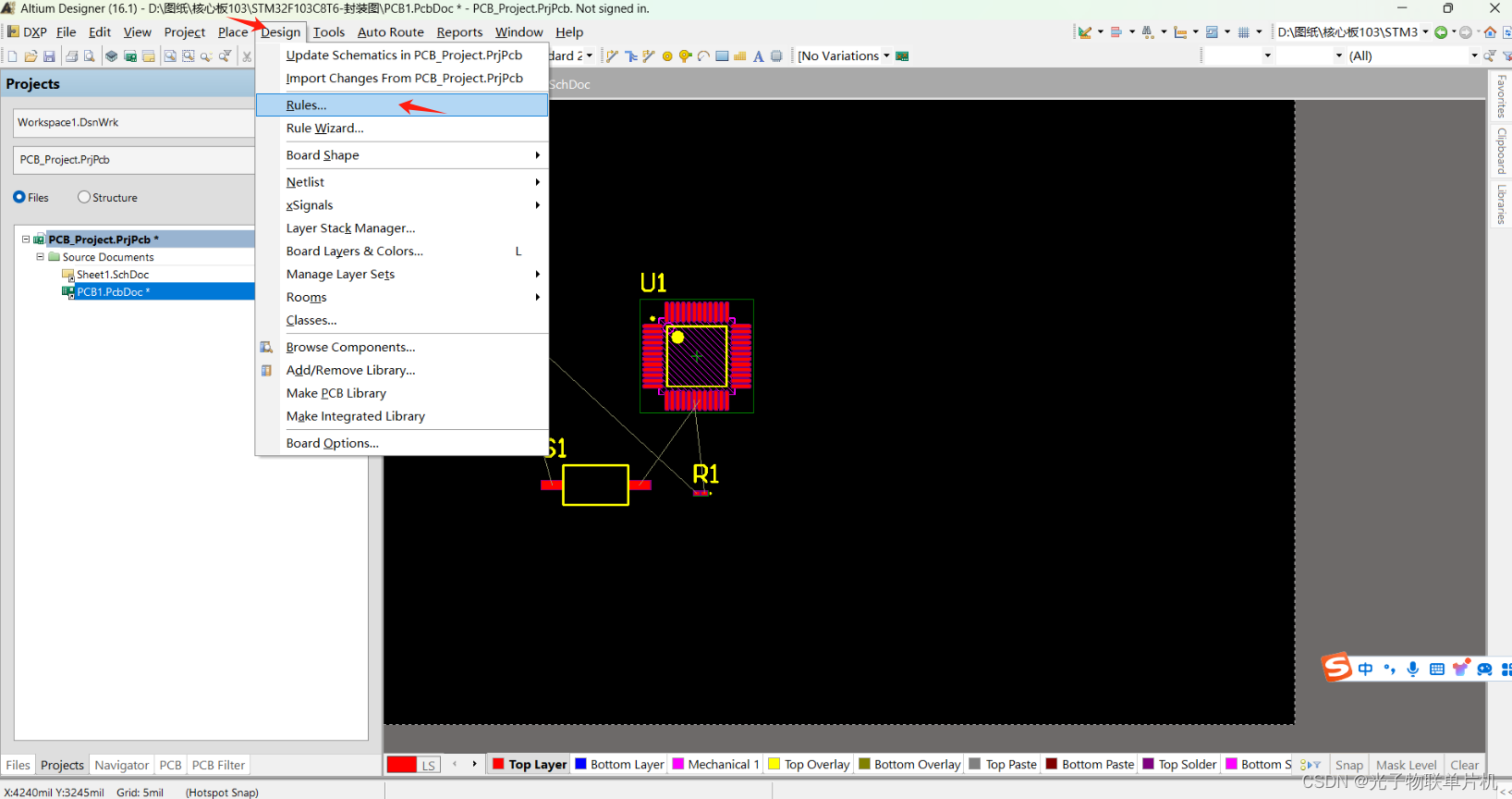

Rules规则修改到合理值

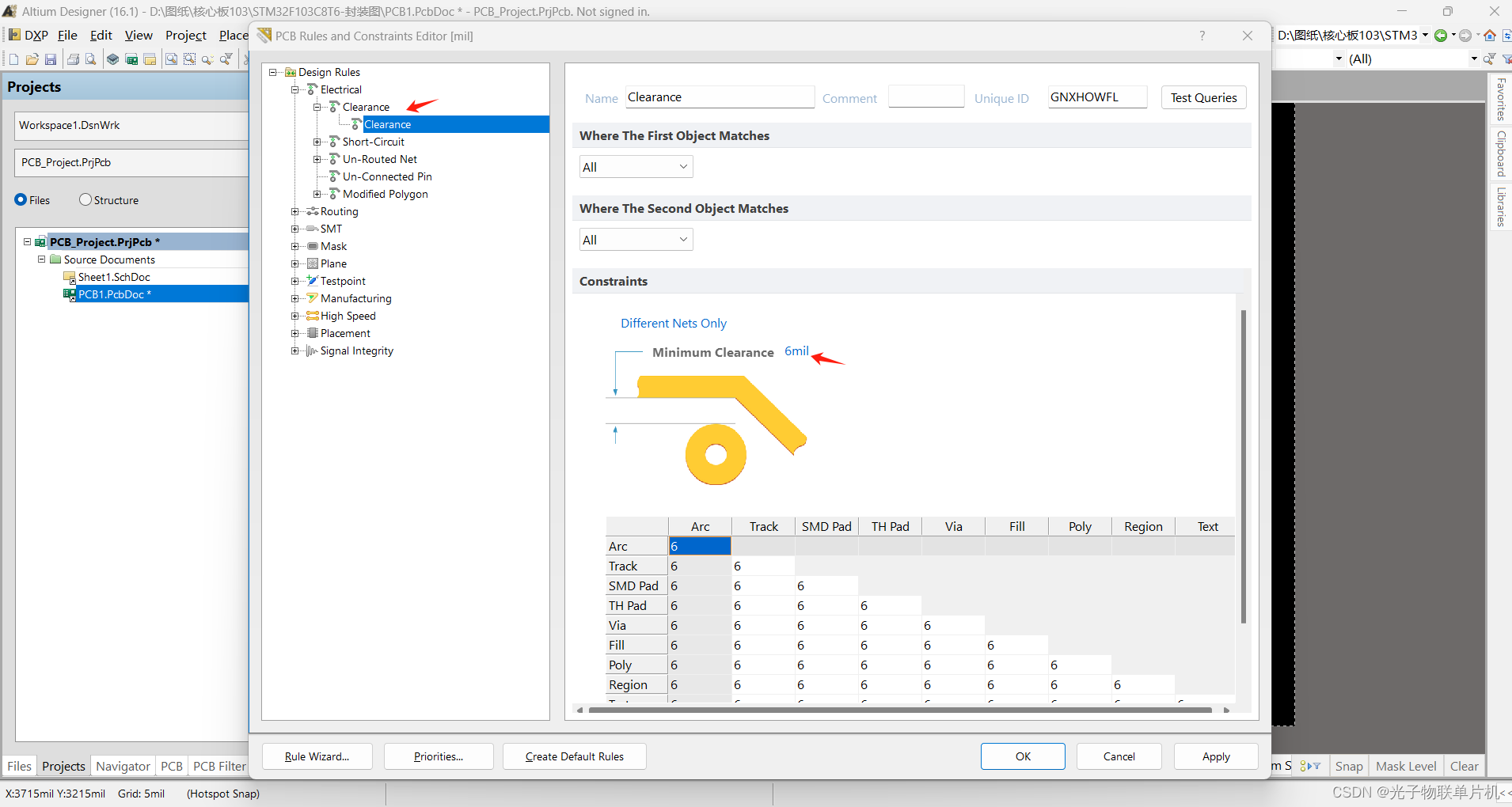

Rules规则中的元器件合法间距修改

7).PCB图布线

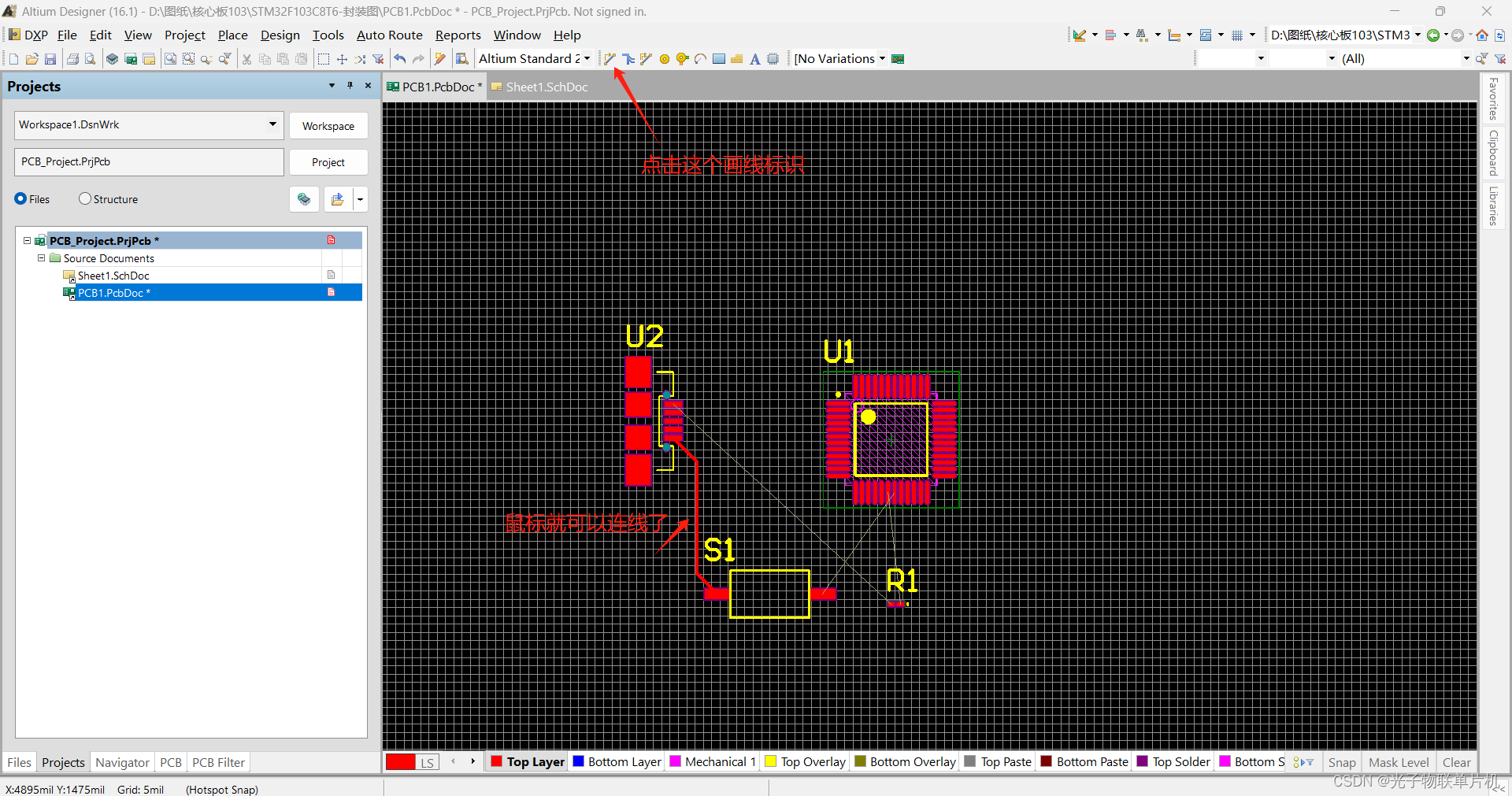

把需要连接的引脚连接起来，在Top Layer层点击下图的画线标识，用鼠标就可以连接元器件了
在这里插入图片描述

8).PCB图自动布线

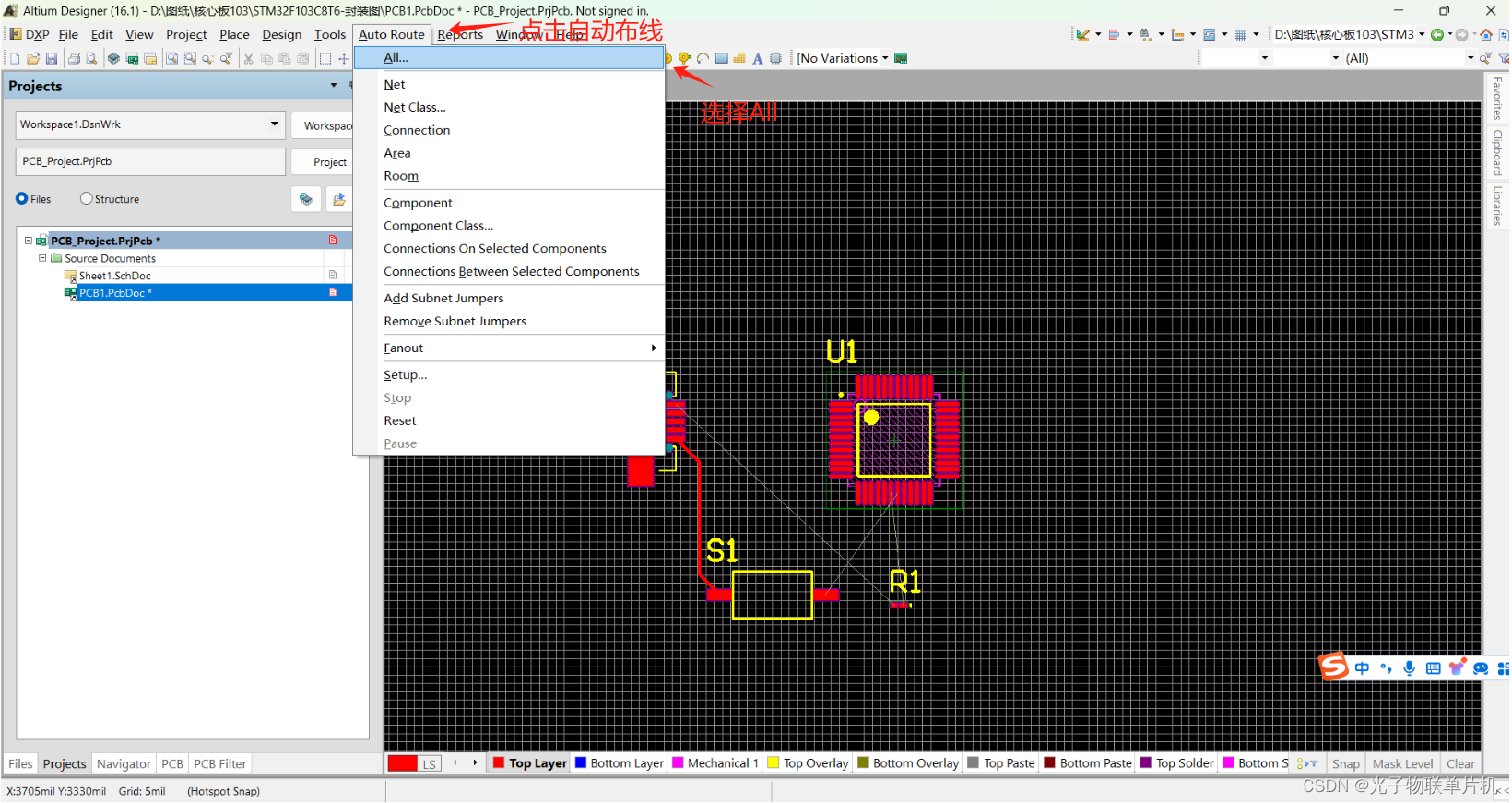

有些线自己不想一根根连，可以用自动布线，这样能提高效率，其中Rules规则中的间距，线宽都合理设置好。
在这里插入图片描述

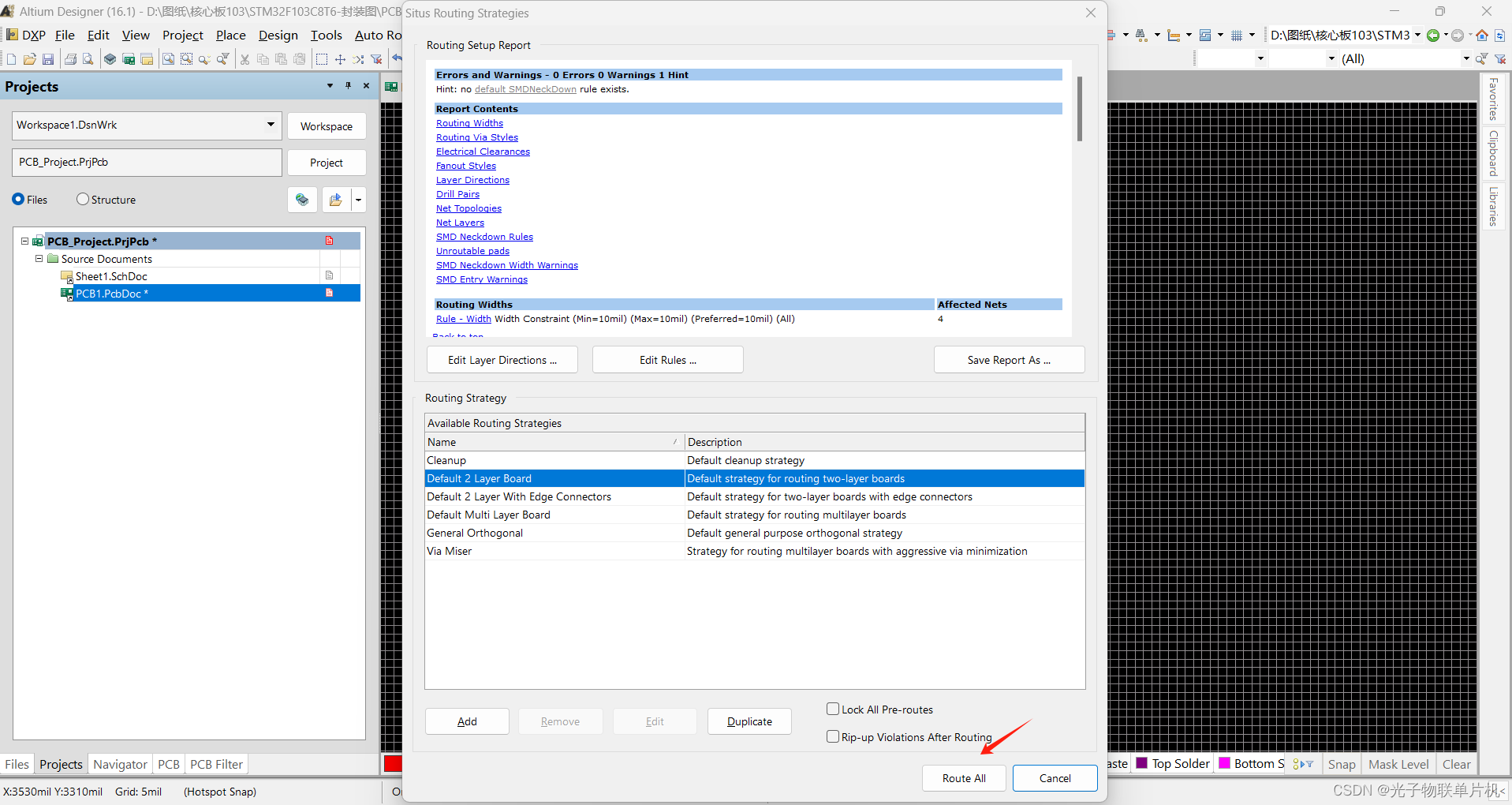

点击下图中的Route All启动自动布线

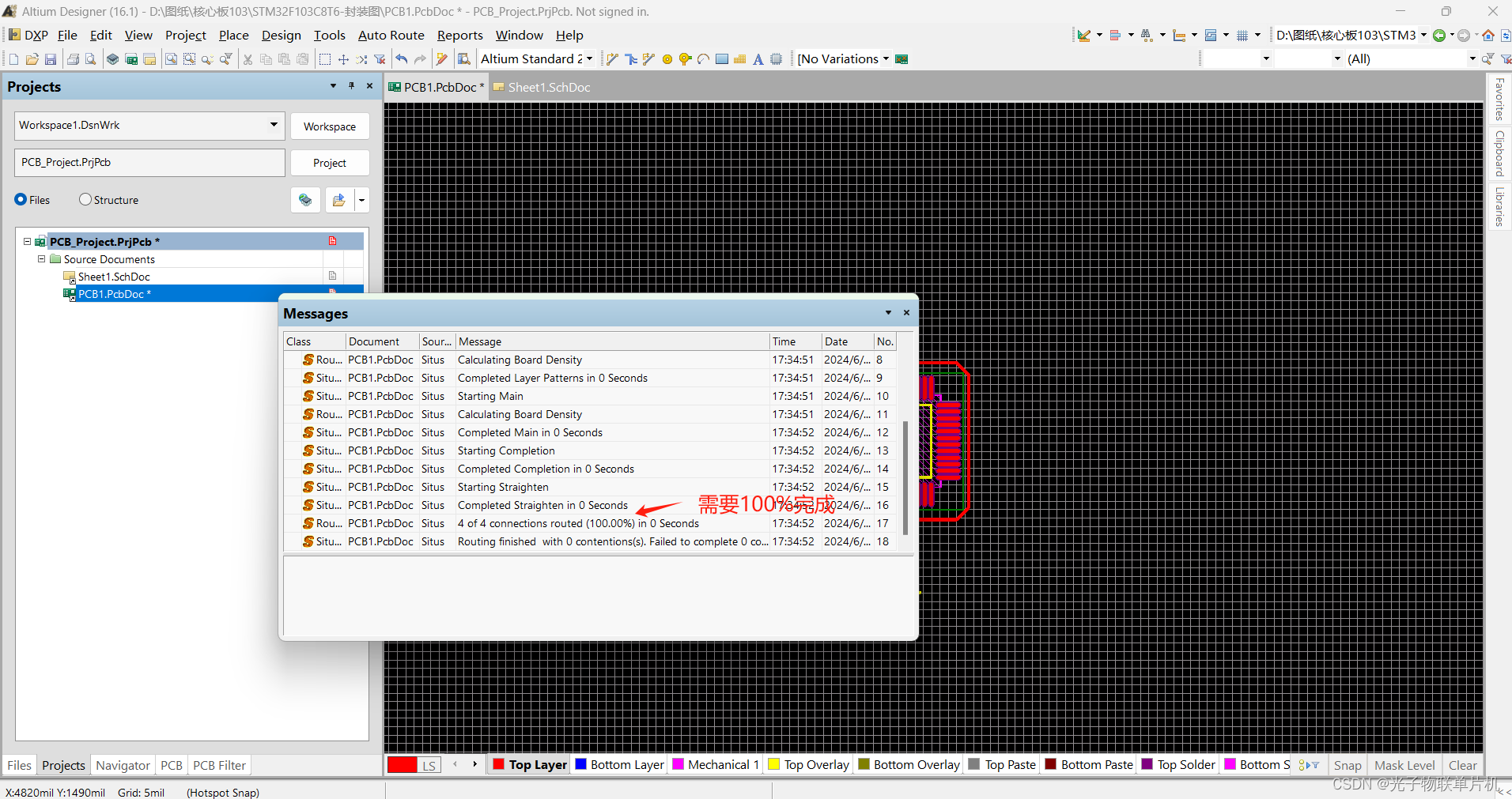

自动布线完成，需要下图箭头处显示100%,才说明自动布线完成

9).PCB图板子边框长宽定义

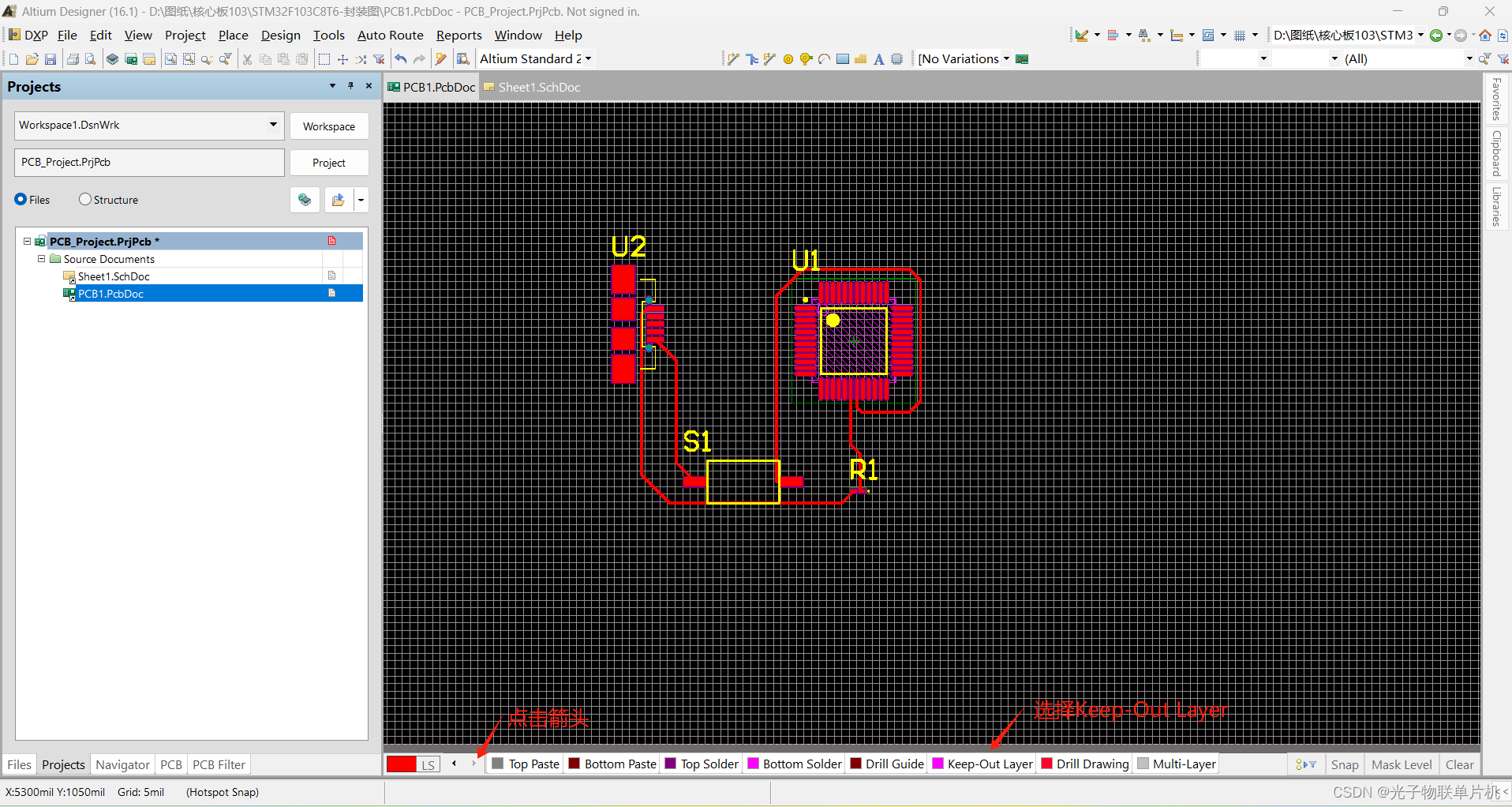

在Keep-Out Layer层画相应大小的方框，需要在板子图纸下面点击Keep-Out Layer层，这样布线就切换到Keep-Out Layer层。
在这里插入图片描述

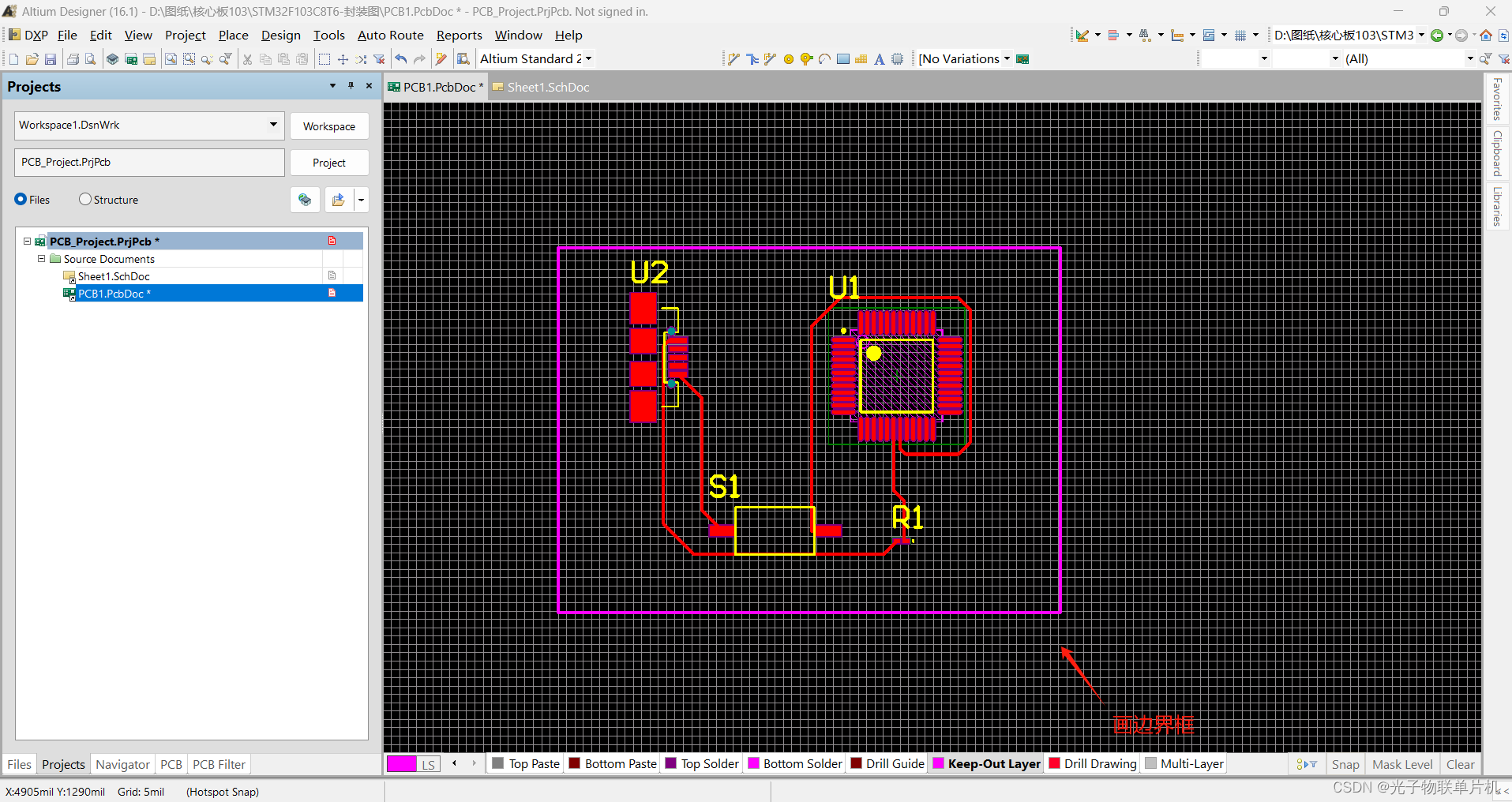

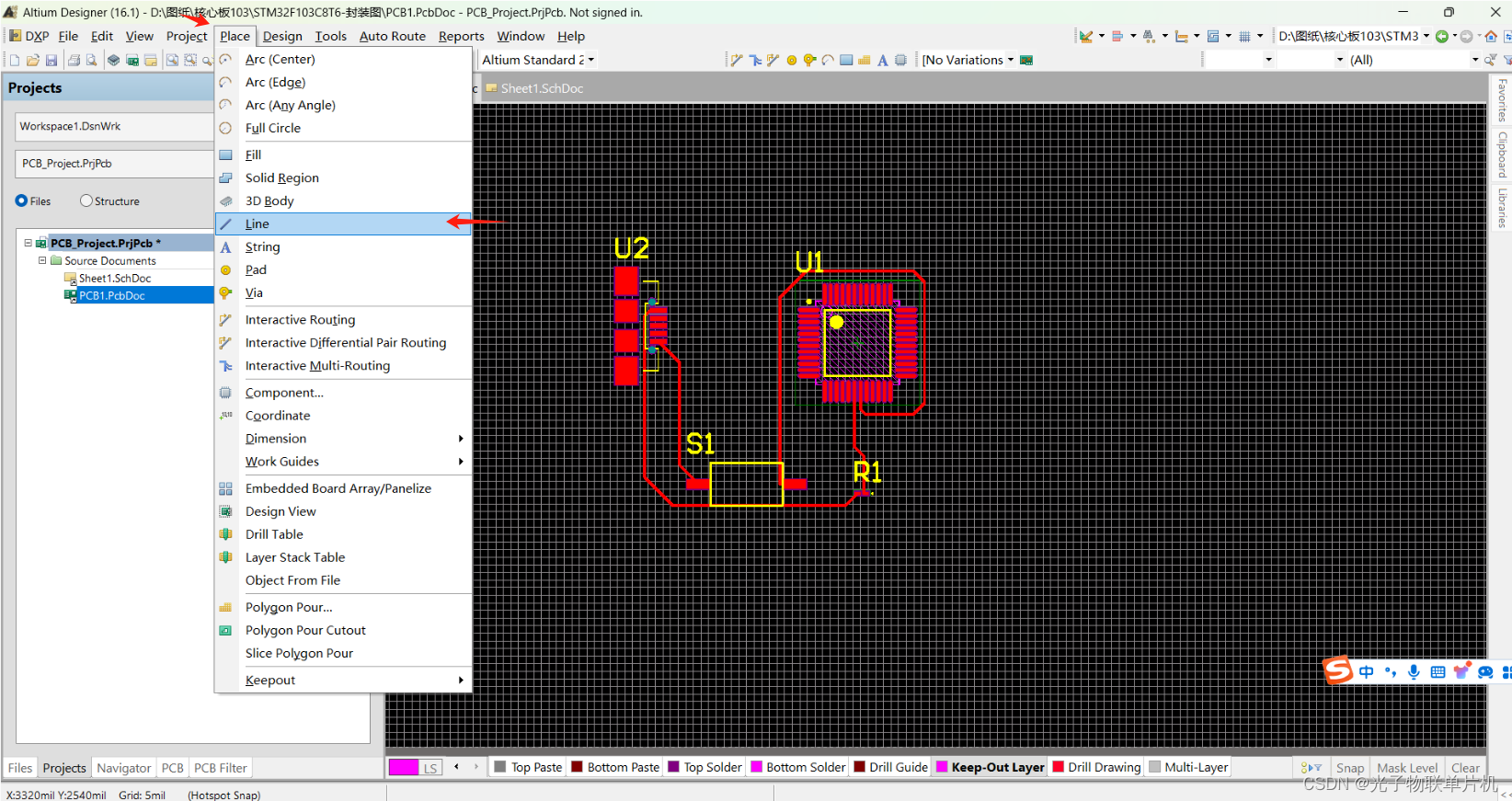

点击place下的Line，用于画边框

画边框

10).PCB图覆铜

一般双层板子都需要覆铜，上下都需要铺，覆铜就是将PCB上闲置的空间作为基准面，然后用固体铜填充，这些铜区又称为灌铜。覆铜的意义在于，减小地线阻抗，提高抗干扰能力；降低压降，提高电源效率；还有，与地线相连，减小环路面积

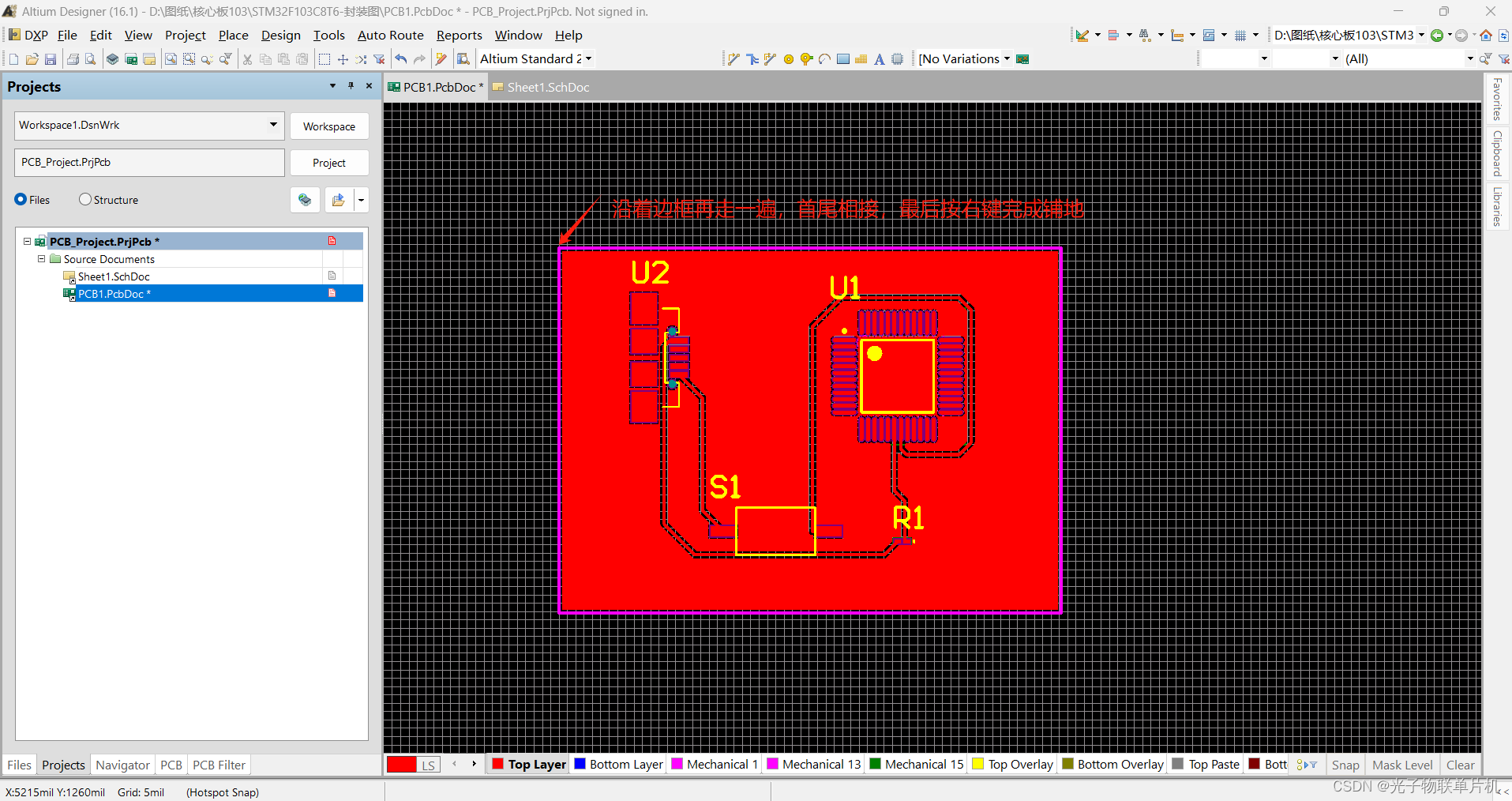

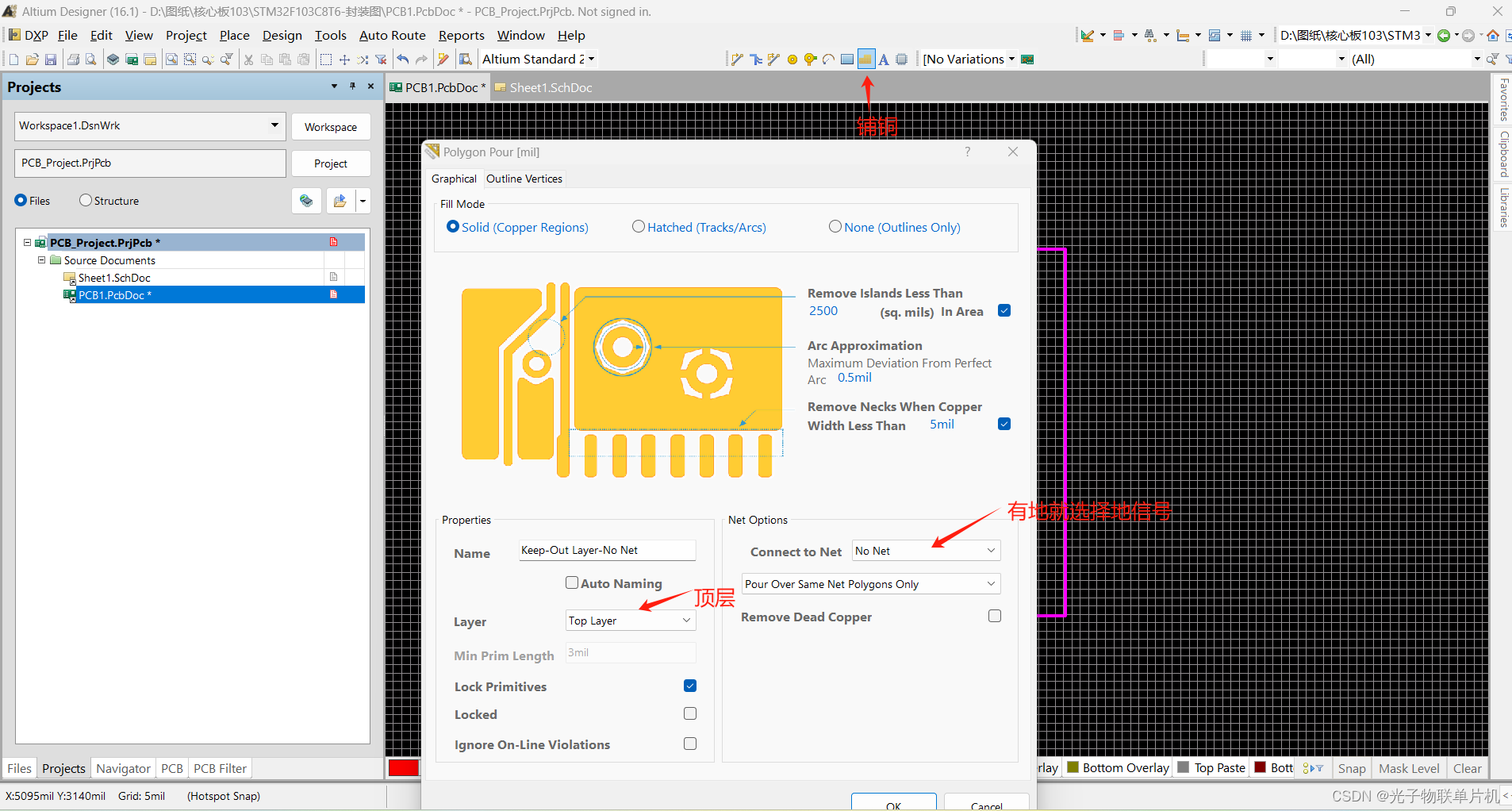

顶层覆铜
在这里插入图片描述

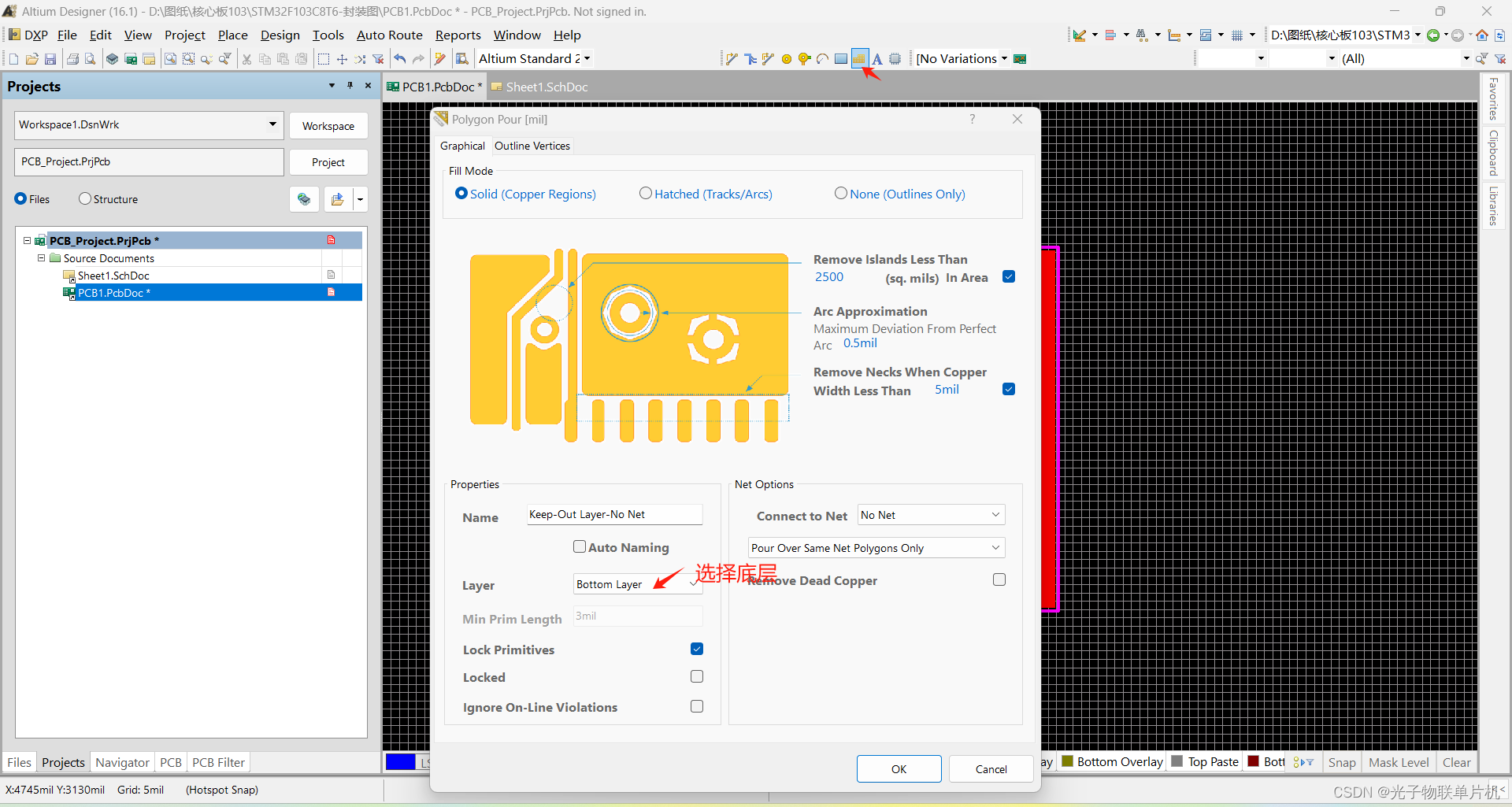

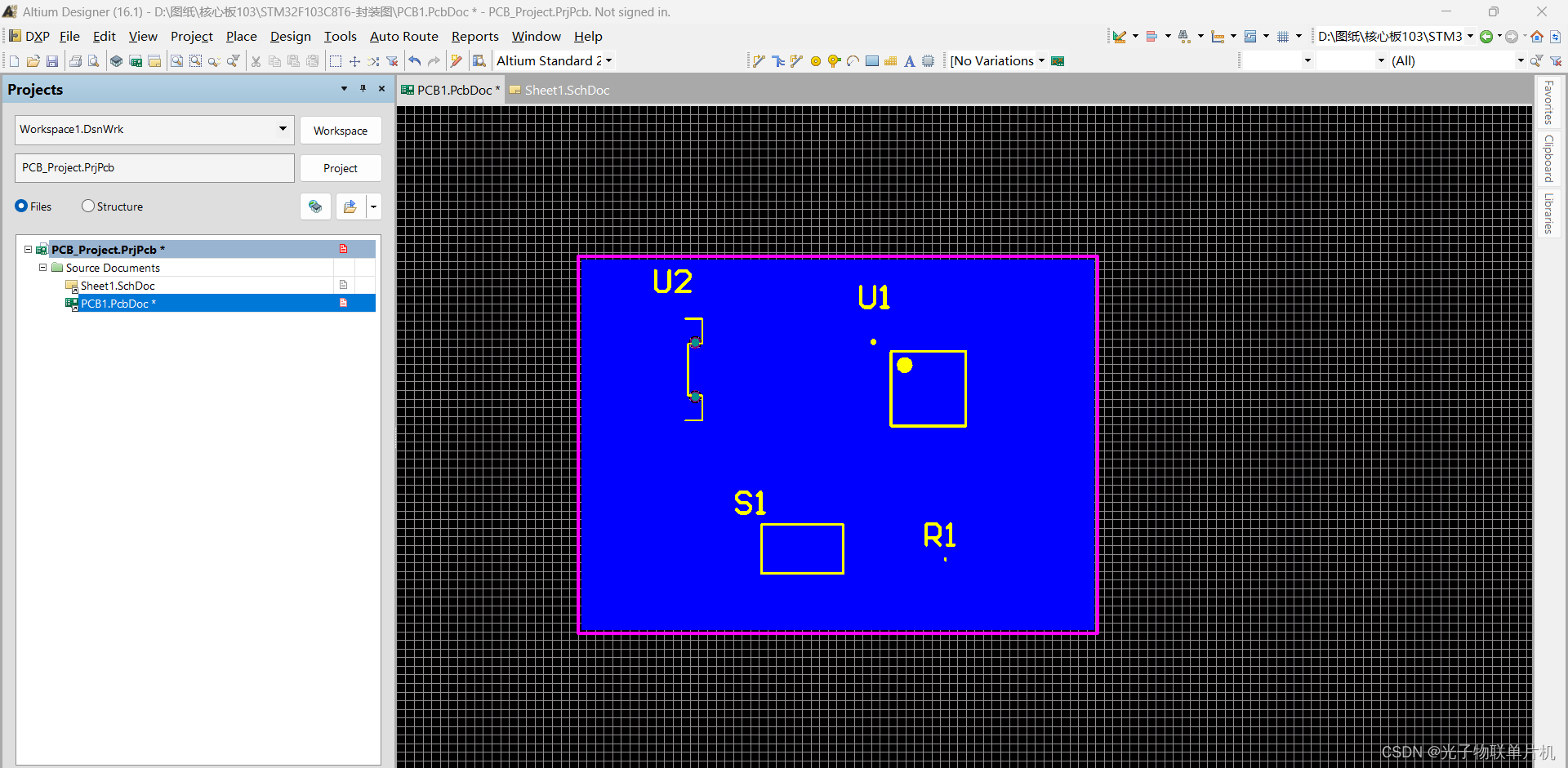

底层覆铜

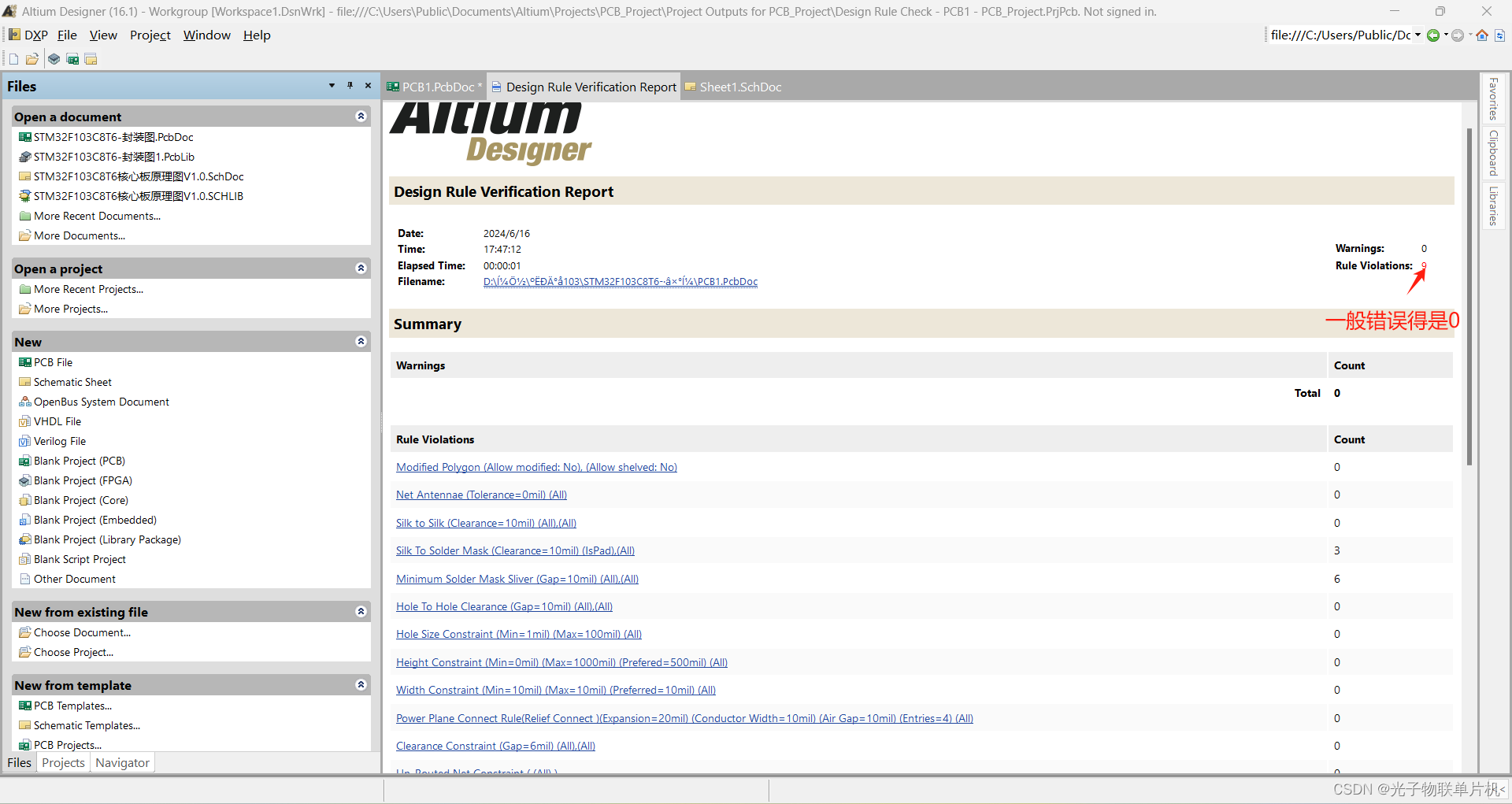

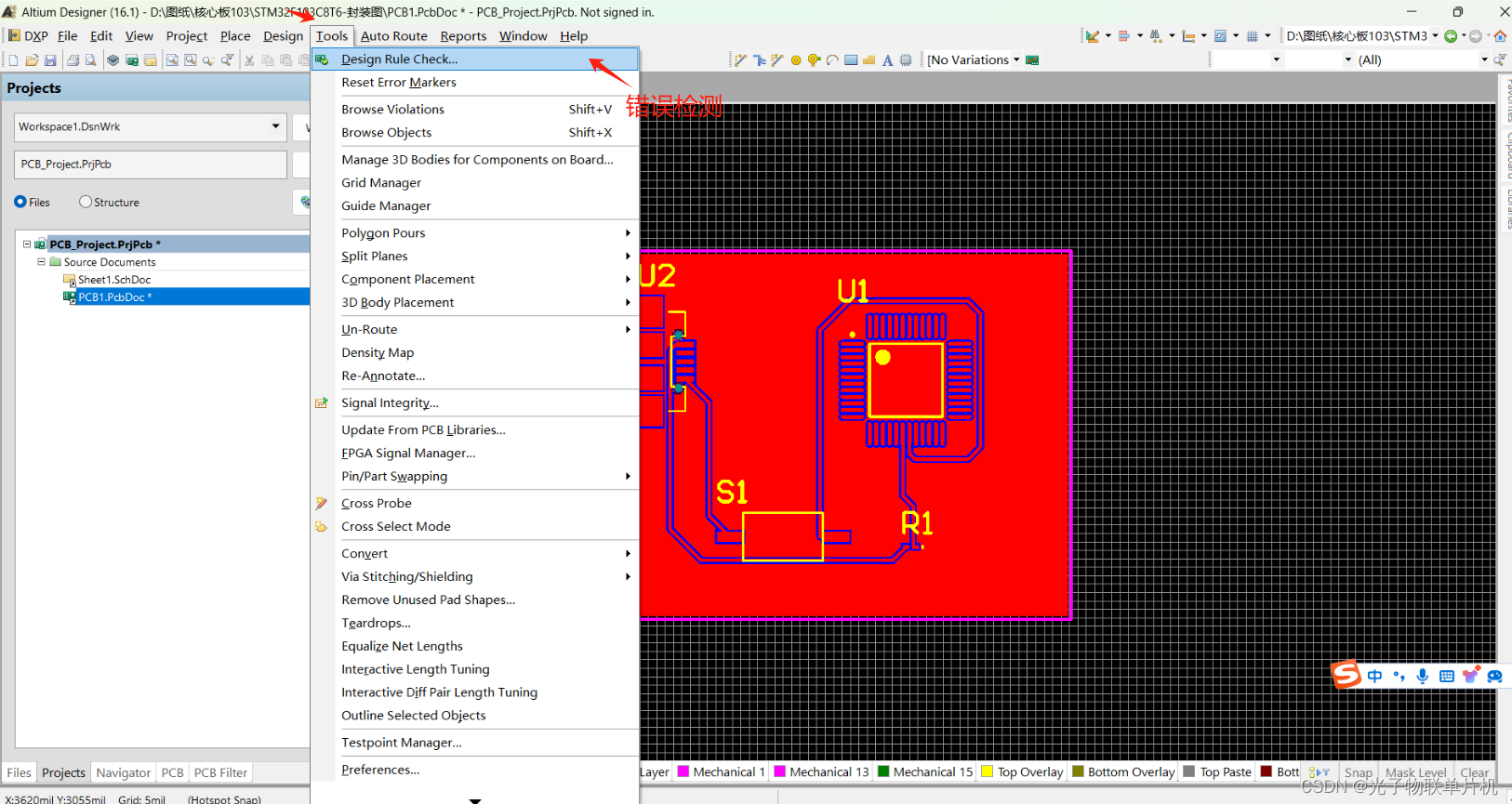

11).PCB图错误检查及保存

如果有错误需要查看相应Rules定义是否有问题，结合板子实际情况是否合理进行修改
在这里插入图片描述

如果错误显示是0，板子就完成了，点击保存按钮就可以，也可以自己再检查下自己的Rules规则设置是否合理，从整体上再看下板子是否正确

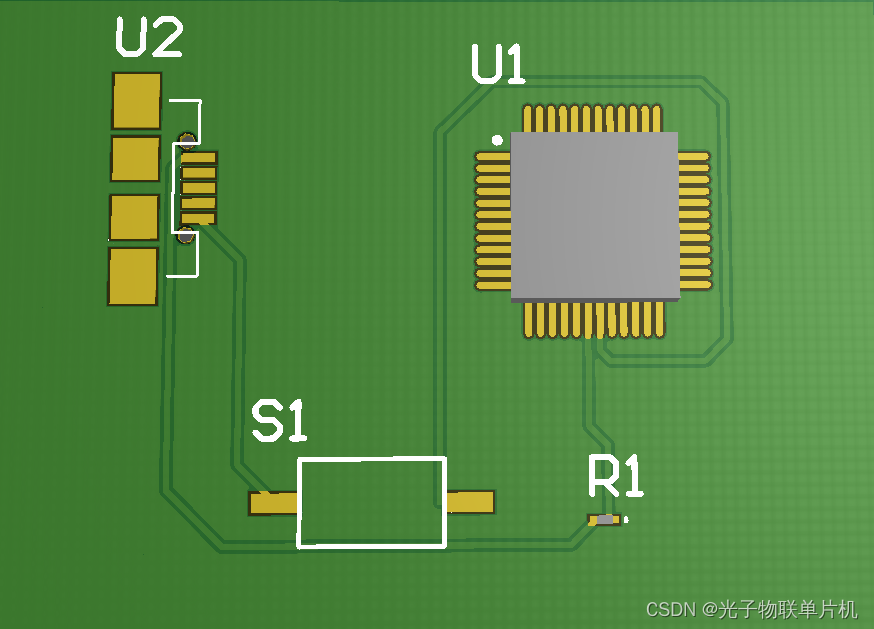

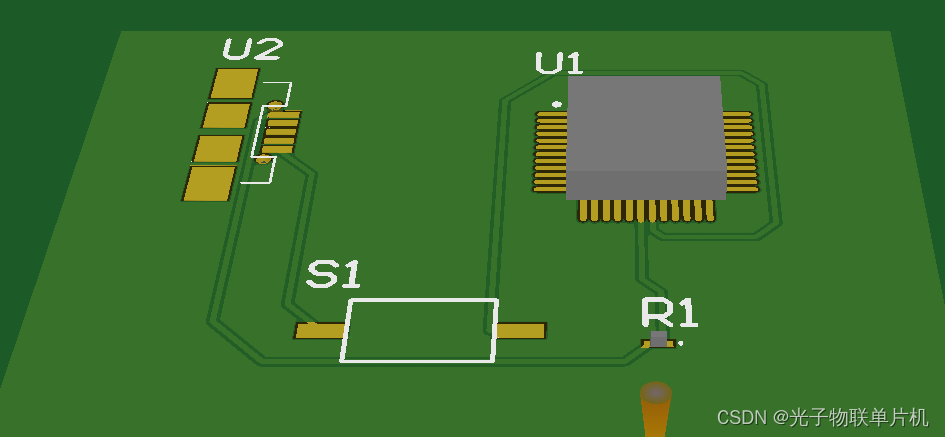

3.PCB图3D视觉下的效果

在这里插入图片描述

五.小结

以上只是简单介绍了Altium Designer软件安装，原理图，PCB图，封装库的制作，在实际的工程中，随着元器件数量增加，需要花大量的时间在摆放元器件，布线，Rules规则检查等。自己能画原理图,PCB图，能更好的对整个产品进行了解，在STM32单片机开发中能提高自身的整体技能，在后面的代码调试中，也能更快地排查找出问题。
