功率场效应晶体管(MOSFET)原理

N沟道的MOSFET和P沟道的MOSFET区别就是驱动上面，N沟道的Vgs是正的，P沟道的Vgs是负的。只要Vgs达到了打开的门限值，漏级和源级就可以过电流了。



对于MOS管一样，只是电压驱动，Vgs>Vt(启动电压),就可以导通，Vgs越大，最大导通电流越大（满足一定条件）



MOS管和三极管区别：

1. MOS管电压驱动；三极管电流驱动

2.MOS输入阻抗高；三极管输入阻抗低

3. MOS管使用场合高频高速，大电流。 例如电源开关，恒流源等

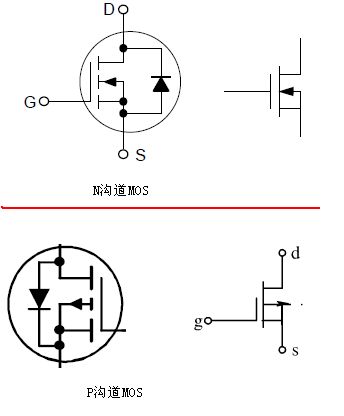

N沟道箭头朝内，P沟道箭头朝外





　　功率场效应管(Power MOSFET) 也叫电力场效应晶体管，是一种单极型的电压控制器件，不但有自关断能力,而且有驱动功率小,开关速度高、无二次击穿、安全工作区宽等特点。由于其易于驱动和开关频率可高达500kHz，特别适于高频化电力电子装置，如应用于DC/DC变换、开关电源、便携式电子设备、航空航天以及汽车等电子电器设备中。但因为其电流、热容量小，耐压低，一般只适用于小功率电力电子装置。

一、电力场效应管的结构和工作原理

　　电力场效应晶体管种类和结构有许多种，按导电沟道可分为P沟道和N沟道，同时又有耗尽型和增强型之分。在电力电子装置中，主要应用N沟道增强型。

　　电力场效应晶体管导电机理与小功率绝缘栅MOS管相同，但结构有很大区别。小功率绝缘栅MOS管是一次扩散形成的器件，导电沟道平行于芯片表面，横向导电。电力场效应晶体管大多采用垂直导电结构，提高了器件的耐电压和耐电流的能力。按垂直导电结构的不同，又可分为2种：V形槽VVMOSFET和双扩散VDMOSFET。

　　电力场效应晶体管采用多单元集成结构，一个器件由成千上万个小的MOSFET组成。N沟道增强型双扩散电力场效应晶体管一个单元的部面图，如图1(a)所示。电气符号，如图1(b)所示。

　　电力场效应晶体管有3个端子：漏极D、源极S和栅极G。当漏极接电源正，源极接电源负时，栅极和源极之间电压为0，沟道不导电，管子处于截止。如果在栅极和源极之间加一正向电压U_GS，并且使U_GS大于或等于管子的开启电压U_T，则管子开通，在漏、源极间流过电流I_D。U_GS超过U_T越大，导电能力越强，漏极电流越大。

二、电力场效应管的静态特性和主要参数

　　Power MOSFET静态特性主要指输出特性和转移特性，与静态特性对应的主要参数有漏极击穿电压、漏极额定电压、漏极额定电流和栅极开启电压等。{{分页}}

1、 静态特性

（1） 输出特性

　　输出特性即是漏极的伏安特性。特性曲线，如图2(b)所示。由图所见，输出特性分为截止、饱和与非饱和3个区域。这里饱和、非饱和的概念与GTR不同。饱和是指漏极电流I_D不随漏源电压U_DS的增加而增加，也就是基本保持不变；非饱和是指地U_CS一定时，I_D随U_DS增加呈线性关系变化。

（2） 转移特性

　　转移特性表示漏极电流I_D与栅源之间电压U_GS的转移特性关系曲线，如图2(a)所示。转移特性可表示出器件的放大能力，并且是与GTR中的电流增益β相似。由于PowerMOSFET是压控器件，因此用跨导这一参数来表示。跨导定义为

                          （1）

　　图中U_T为开启电压，只有当U_GS=U_T时才会出现导电沟道，产生漏极电流I_D。

2、  主要参数

（1）       漏极击穿电压BU_D

　　BU_D是不使器件击穿的极限参数，它大于漏极电压额定值。BU_D随结温的升高而升高，这点正好与GTR和GTO相反。

（2）       漏极额定电压U_D

　　U_D是器件的标称额定值。

（3）       漏极电流I_D和I_DM

　　I_D是漏极直流电流的额定参数；I_DM是漏极脉冲电流幅值。

（4）       栅极开启电压U_T

　　U_T又称阀值电压，是开通Power MOSFET的栅-源电压，它为转移特性的特性曲线与横轴的交点。施加的栅源电压不能太大，否则将击穿器件。

（5）       跨导g_m

　　g_m是表征Power MOSFET 栅极控制能力的参数。

对于N沟道增强型

Ugs<Ut时候， 处于截止状态

Ugs>Ut时候， 处于非饱（可变电阻）区或饱和区

非饱和区：Uds<Ugs-Ut    0<Id<Idss

 饱和区：Uds>Ugs-Ut      Id=Idss     (Ut为开启电压,Idss饱和漏电流）

Ugs越大，Idss饱和电流的值也越大（图二(b)可以看出）

所谓增强型是指：当VGS=0时管子是呈截止状态，加上正确的VGS后，多数载流子被吸引到栅极，从而“增强”了该区域的载流子，形成导电沟道。耗尽型则是指，当VGS=0时即形成沟道，加上正确的VGS时，能使多数载流子流出沟道，因而“耗尽”了载流子，使管子转向截止。



1，MOS管种类和结构
MOSFET管是FET的一种（另一种是JFET），可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS管，所以通常提到NMOS，或者PMOS指的就是这两种。
至于为什么不使用耗尽型的MOS管，不建议刨根问底。 对于这两种增强型MOS管，比较常用的是NMOS。原因是导通电阻小，且容易制造。所以开关电源和马达驱动的应用中，一般都用NMOS。下面的介绍中，也多以NMOS为主。
MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免，后边再详细介绍。

在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要（由于电感特性，会产生感应电动势，在漏级和源级产生瞬间的高压，该二极管可钳制高压-----D-S之间的二极管的作用是防止VDD过压的情况下，烧坏mos管，因为在过压对MOS管造成破坏之前，二极管先反向击穿，将大电流直接到地，从而避免MOS管被烧坏）。顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。

2，MOS管导通特性
导通的意思是作为开关，相当于开关闭合。
NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。
PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。

3，MOS开关管损失
不管是NMOS还是PMOS，导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。选择导通电阻小的MOS管会减小导通损耗。现在的小功率MOS管导通电阻一般在几十毫欧左右，几毫欧的也有。
MOS在导通和截止的时候，一定不是在瞬间完成的。MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。通常开关损失比导通损失大得多，而且开关频率越快，损失也越大。
导通瞬间电压和电流的乘积很大，造成的损失也就很大。缩短开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。这两种办法都可以减小开关损失。

4，MOS管驱动
跟双极性晶体管相比，一般认为使MOS管导通不需要电流，只要GS电压高于一定的值，就可以了。这个很容易做到，但是，我们还需要速度。
在MOS管的结构中可以看到，在GS，GD之间存在寄生电容，而MOS管的驱动，实际上就是对电容的充放电。对电容的充电需要一个电流，因为对电容充电瞬间可以把电容看成短路，所以瞬间电流会比较大。选择/设计MOS管驱动时第一要注意的是可提供瞬间短路电流的大小。
第二注意的是，普遍用于高端驱动的NMOS，导通时需要是栅极电压大于源极电压。而高端驱动的MOS管导通时源极电压与漏极电压（VCC）相同，所以这时栅极电压要比VCC大4V或10V。如果在同一个系统里，要得到比VCC大的电压，就要专门的升压电路了。很多马达驱动器都集成了电荷泵，要注意的是应该选择合适的外接电容，以得到足够的短路电流去驱动MOS管。
上边说的4V或10V是常用的MOS管的导通电压，设计时当然需要有一定的余量。而且电压越高，导通速度越快，导通电阻也越小。现在也有导通电压更小的MOS管用在不同的领域里，但在12V汽车电子系统里，一般4V导通就够用了。
MOS管的驱动电路及其损失，可以参考Microchip公司的AN799 Matching MOSFET Drivers to MOSFETs。讲述得很详细，所以不打算多写了。
