捣鼓一块Raspberry Pi 5 (从硬件到开机)

原文地址:捣鼓一块Raspberry Pi 5 | ZYG's Notes (creeeeeeeeeeper.github.io)

之前一直弄Kali,Ubuntu,aliyunECS之类的,想搞一块本地的玩玩,整了块Raspberry Pi 5

硬件

树莓派5

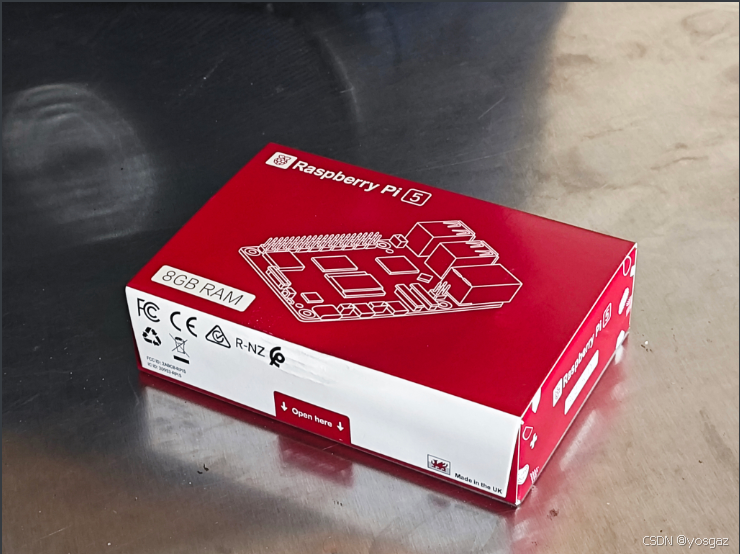

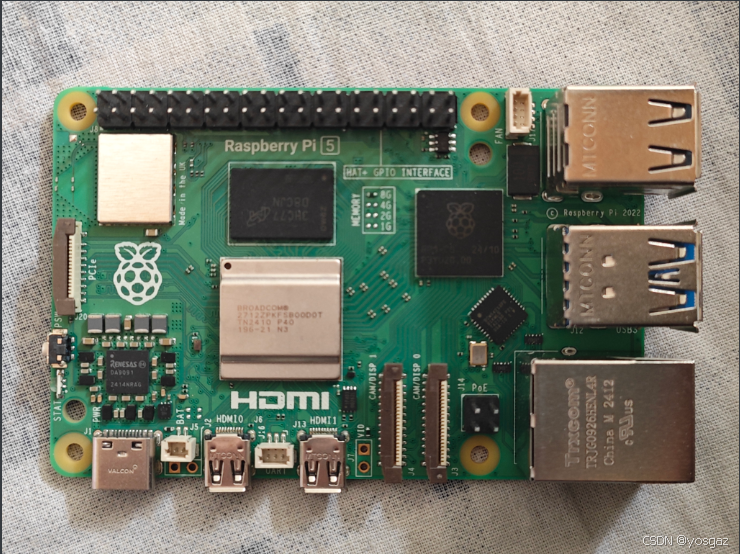

首先就是一块Raspberry 5,规格是4核8G。

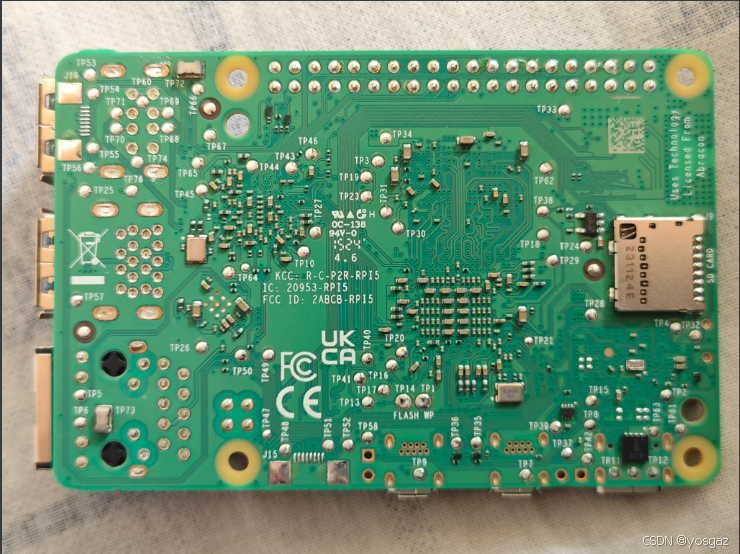

板子还挺好看

SSD硬盘

买了一块戴尔的拆机硬盘 M.2 2230规格,128G花了68米

PCle to M.2

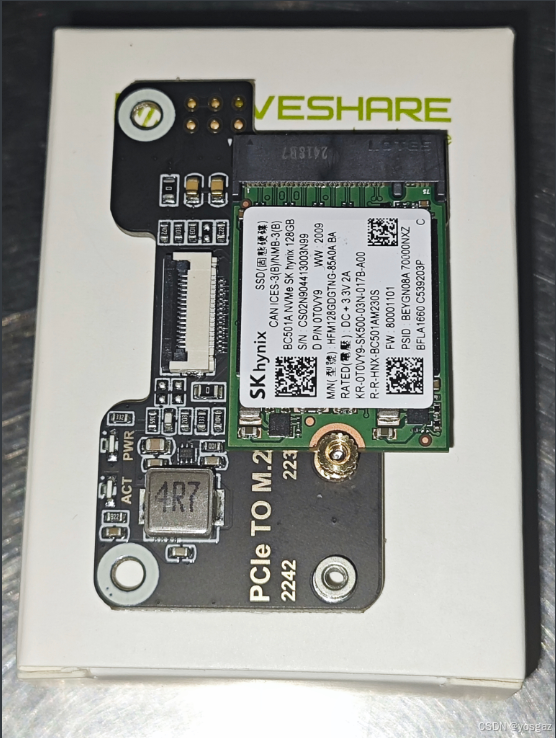

用的WAVESHARE的PCle to M.2 MINI转接板,下图安装2230尺寸SSD时,需要使用铜柱和小螺丝把SSD固定住(捣鼓了半天没搞清楚怎么弄)

风扇

风扇用的是国产的小风扇,13.9米,运行起来也没有声音,还不错

但是感觉到60度才开始降温有点不行,后面尝试调教一下

系统准备

Ubuntu

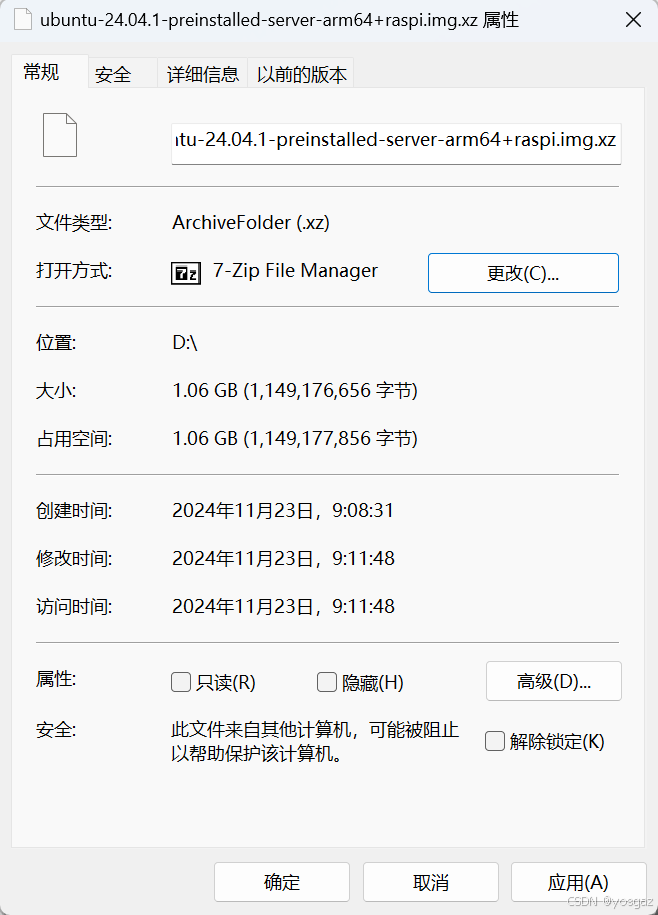

在这个网站Install Ubuntu on a Raspberry Pi | Ubuntu,下载的是ubuntu-24.04.1-preinstalled-server-arm64+raspi.img.xz这个文件

烧录器

在这里Raspberry Pi OS – Raspberry Pi下载烧录器

烧录

小坑:刚下载的Ubuntu系统,烧录完之后,没有network config之类的配置,所以使用树莓派烧录器,能够在烧录之前配置好启动后需要如何连接树莓派

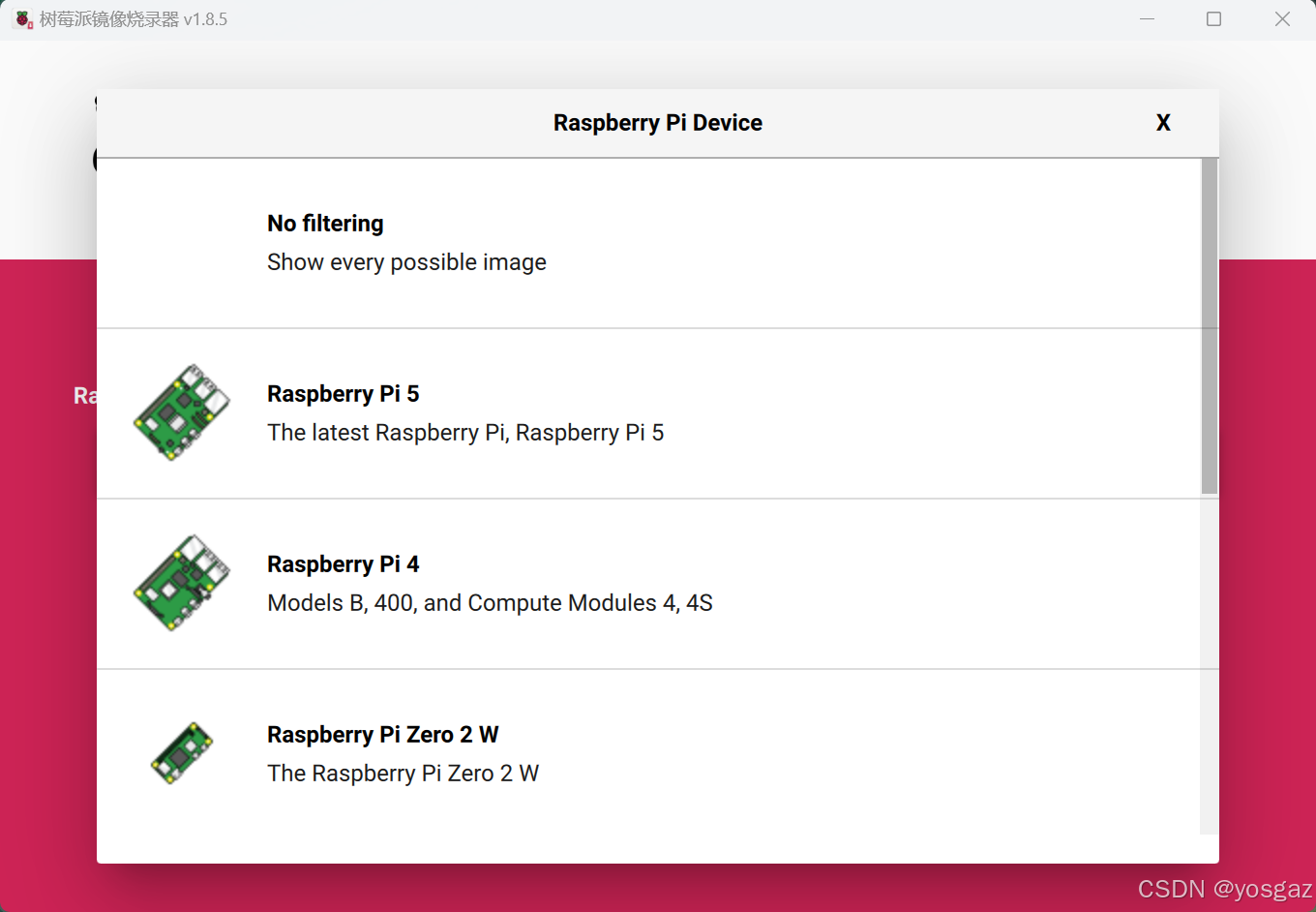

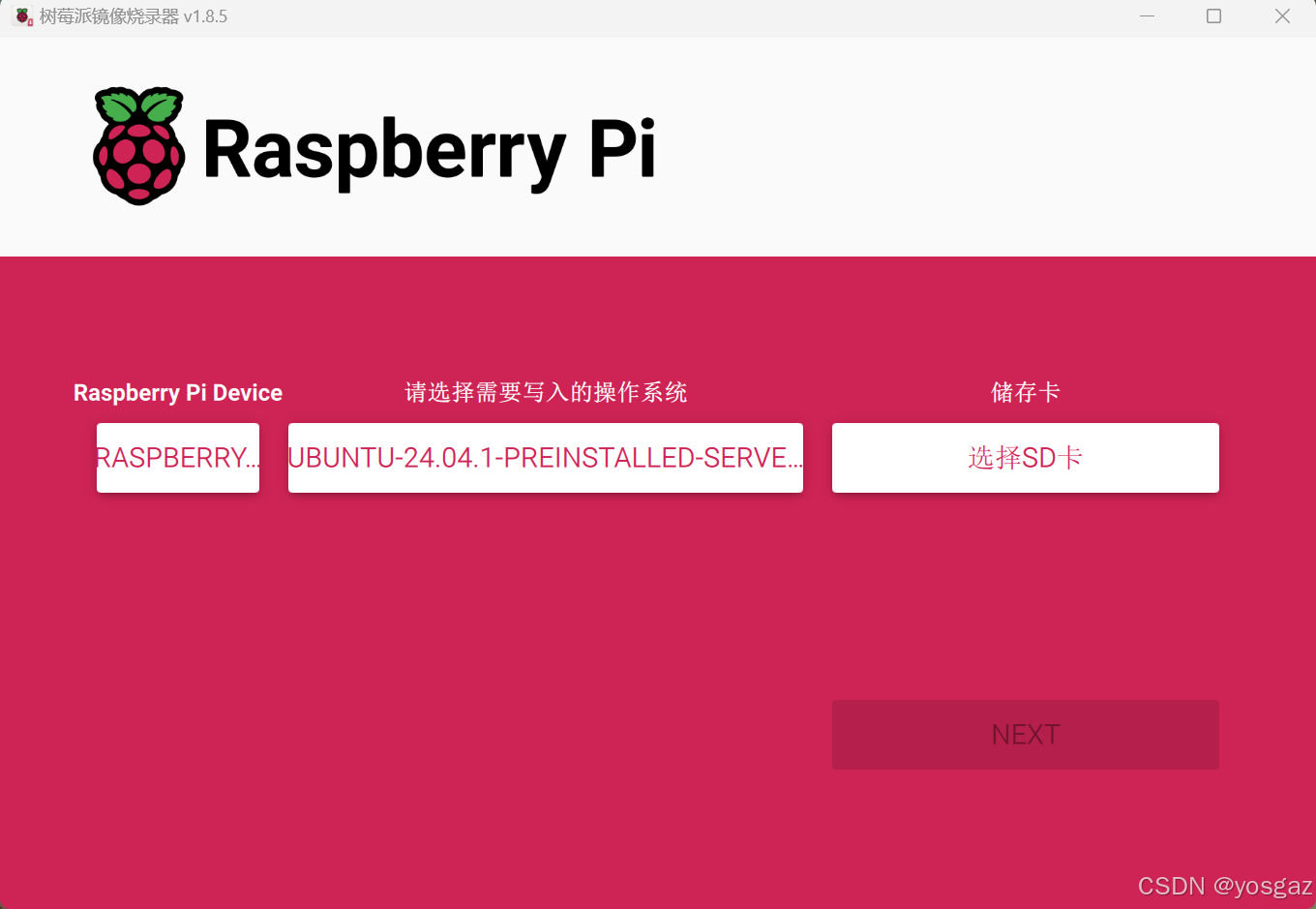

首先点第一个按钮选Device,我是Raspberry Pi 5所以选第一个

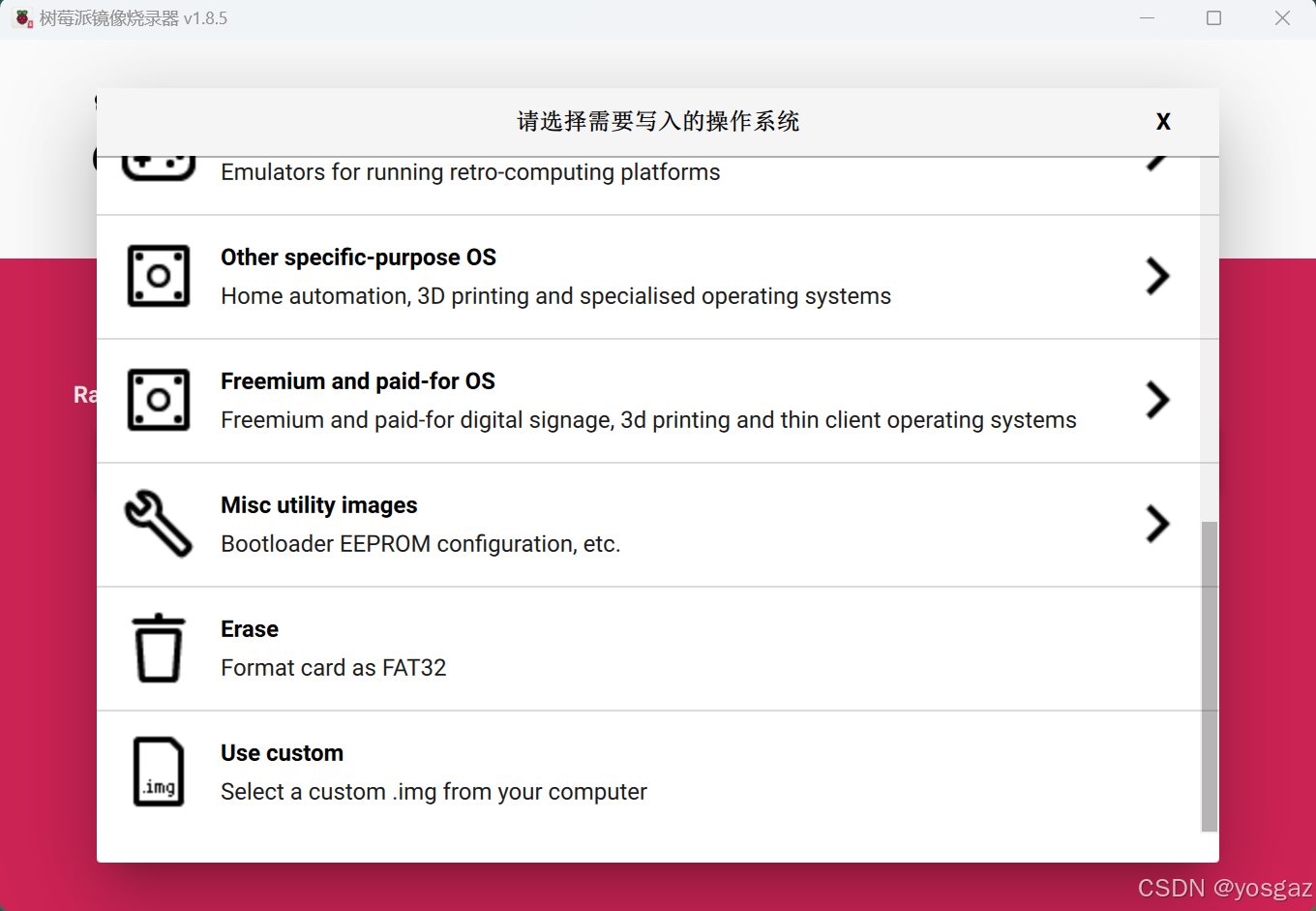

第二个按钮选操作系统,因为已经下载好了,所以划到最下面选 Use custom,然后直接选择刚才下载的.xz文件就可以,选不了的话,用7z解压,然后选解压出来的.img文件

第三个按钮直接选择插入的空的tf卡即可。

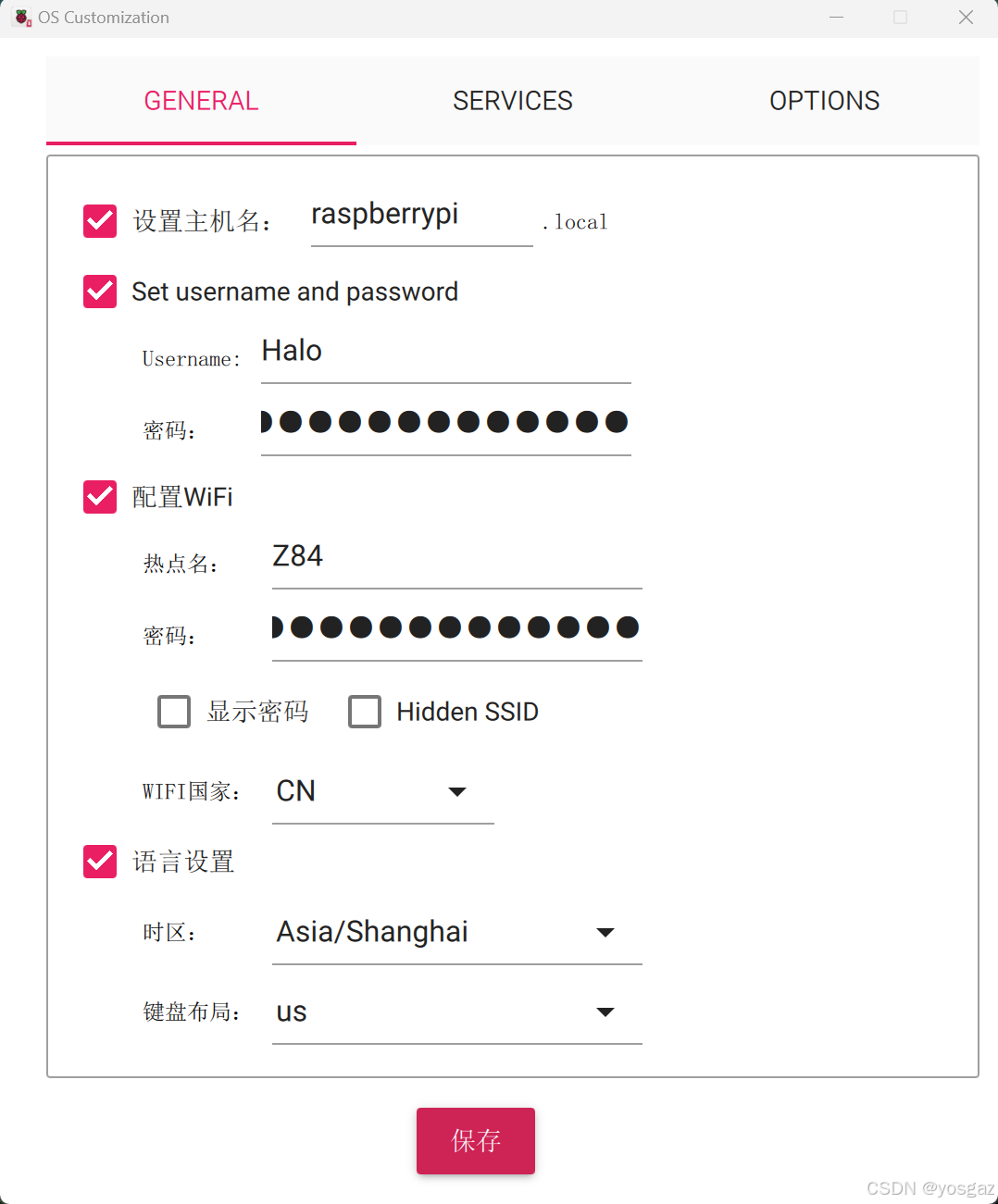

然后会弹出一个自定义设置,Username和密码设置好一会儿用来连接,配置WiFi的时候建议使用电脑打开热点进行连接

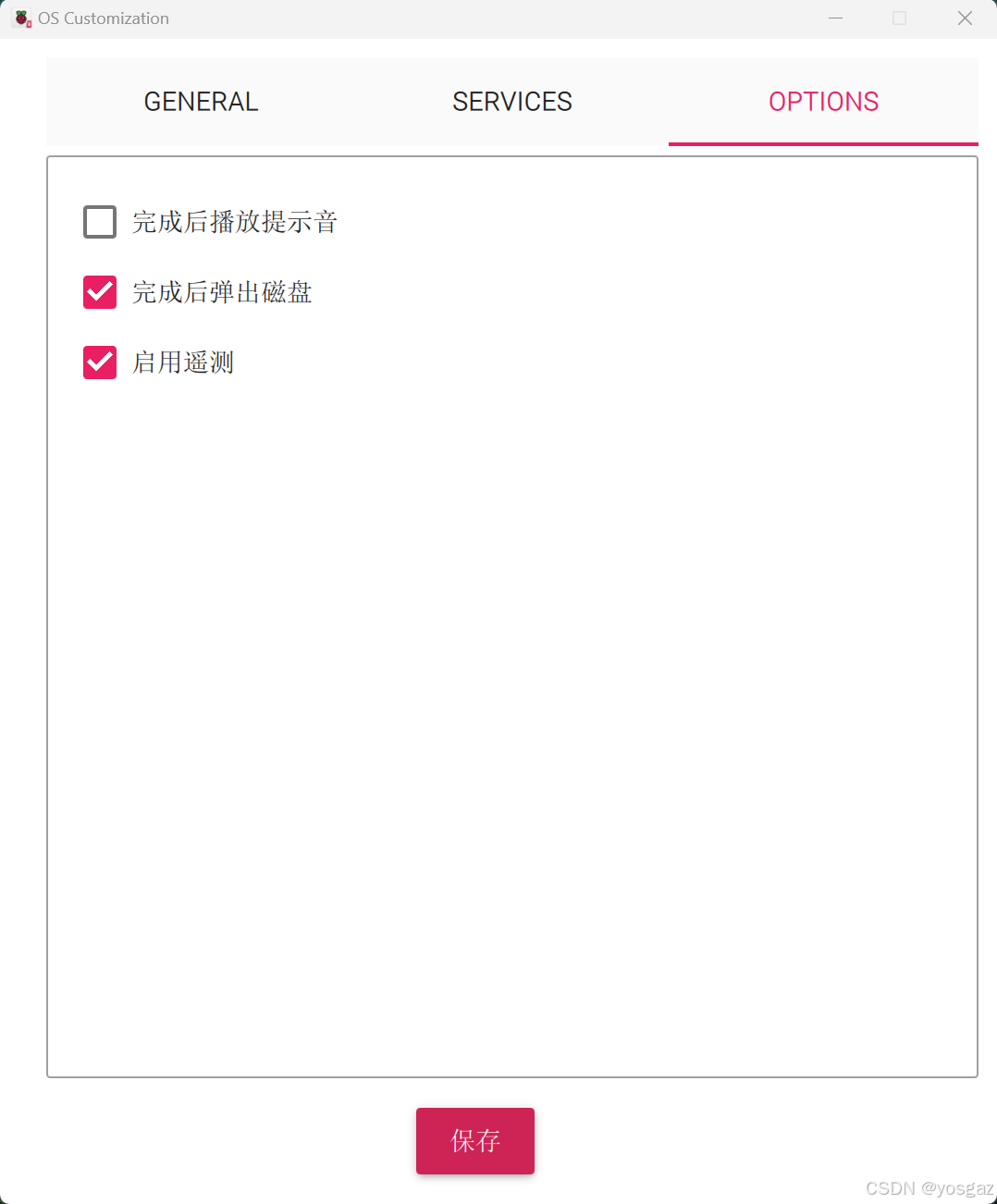

第二个页面点击使用密码登录,第三个页面勾选后两个

然后就可以直接烧录了。

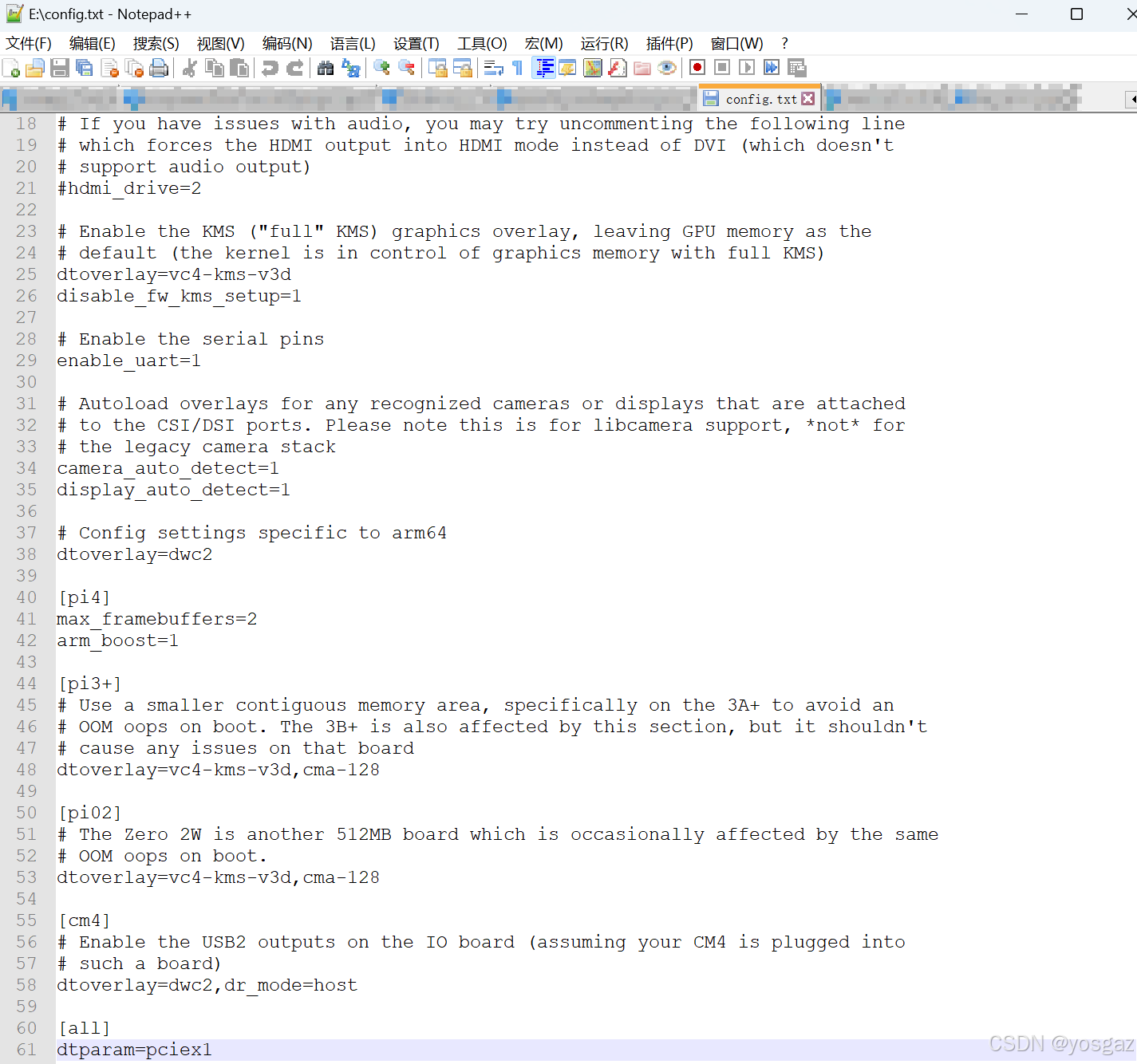

因为我使用了PCle接口接入SSD,所以打开烧录好的tf卡,里面有一个config.txt,在最后添加一行dtparam=pciex1,表示开启PCle接口,不然接口默认是关闭状态

因为我不用硬盘启动,所以只是用SSD作为存储盘,所以不用做额外的设置,因此我也没有尝试作为启动盘的设置,如果需要使用SSD作为启动盘,则可以参考这篇文章

树莓派5使用PCIe接口连接NVME M.2固态硬盘SSD_树莓派5 ssd-CSDN博客

开机

以上的配置都做好了之后,就可以把tf卡拿下来插到树莓派上了

自动连接WiFi

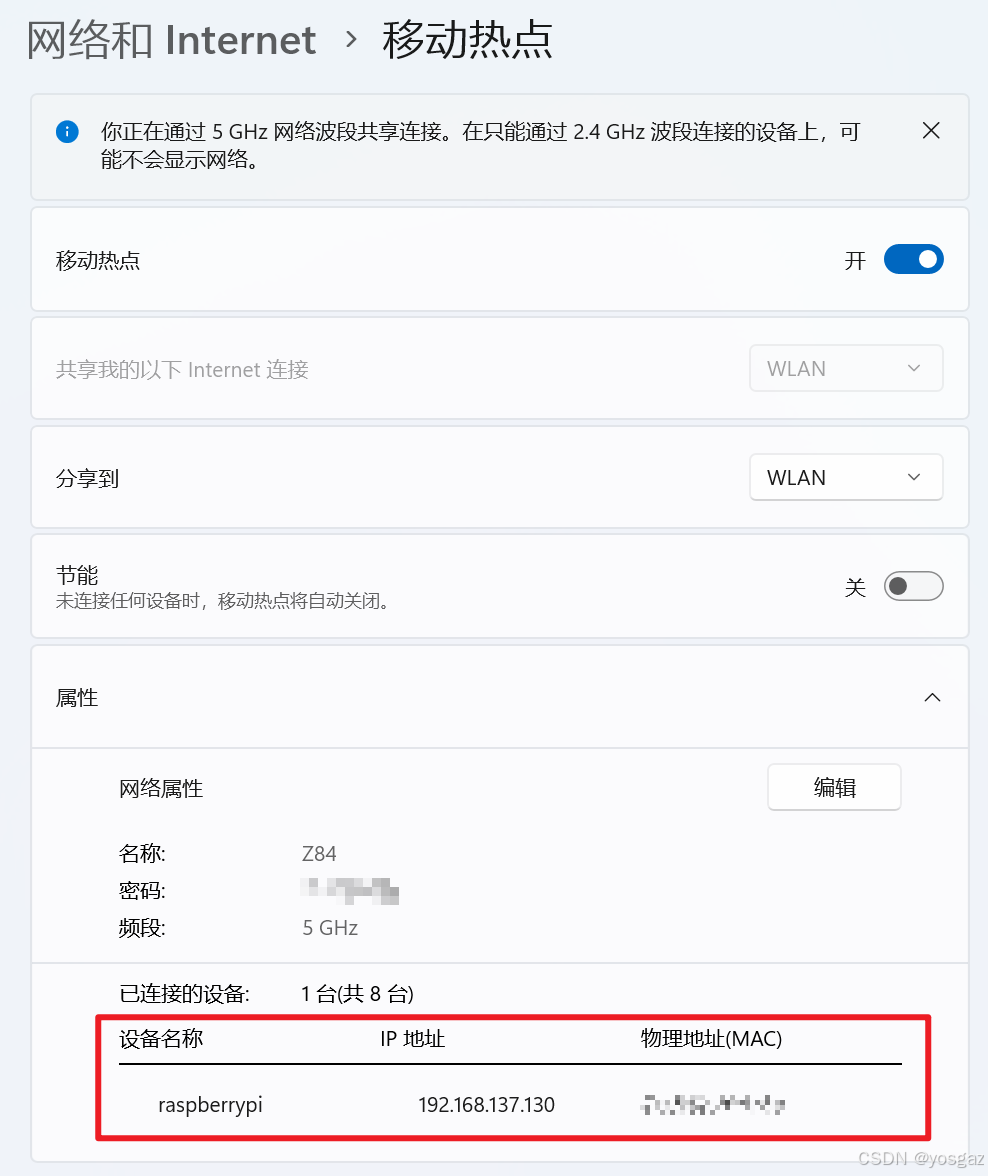

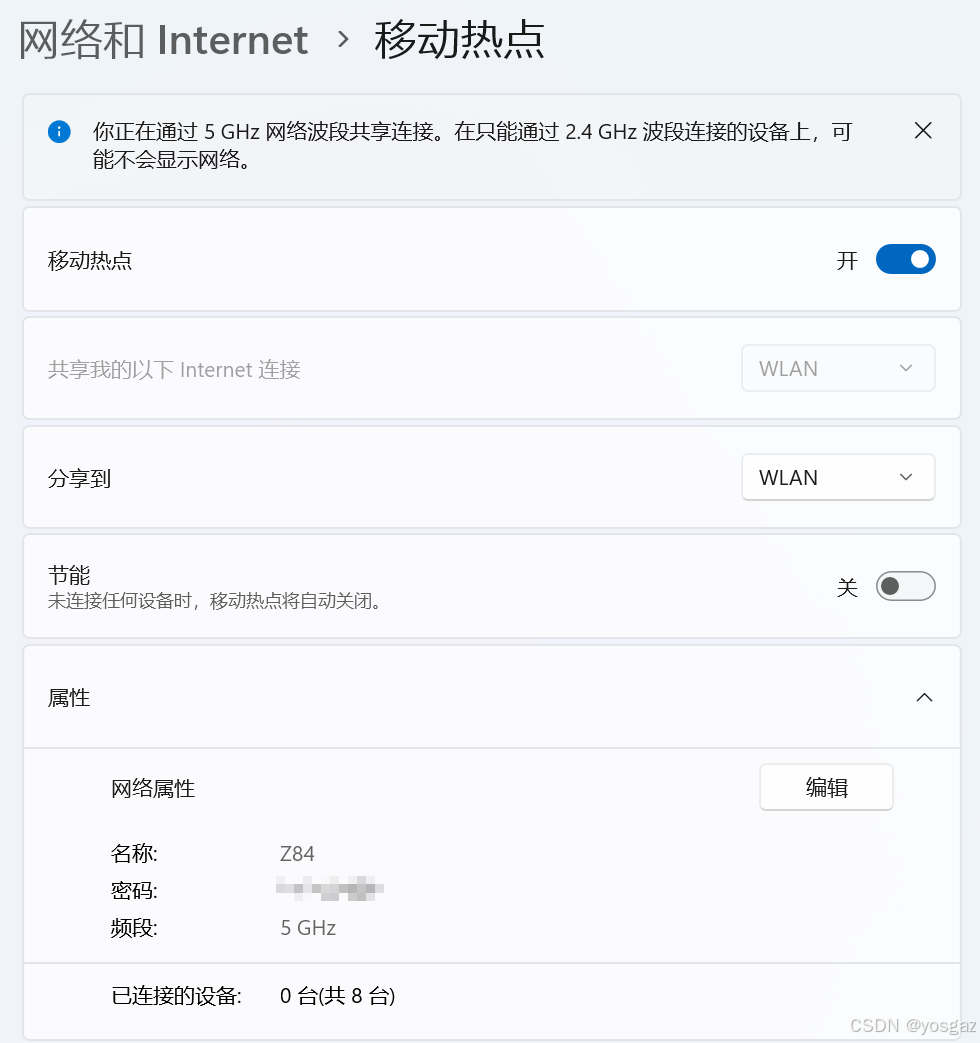

大概开机1-3分钟左右,树莓派就会自动连接上之前设置的WiFi,因为我是设置的电脑热点,所以很容易看到树莓派在我电脑的局域网内的IP地址

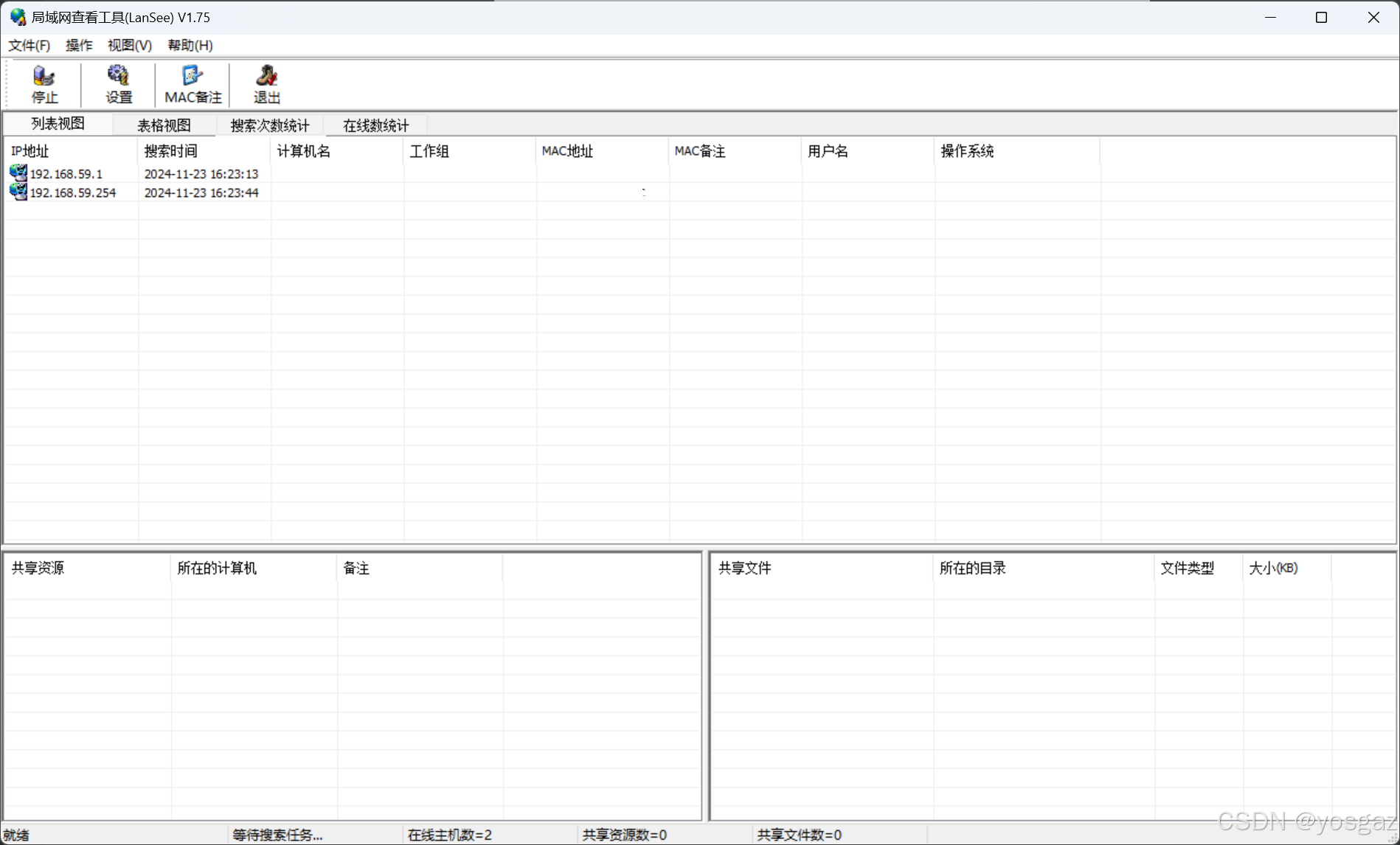

如果使用的是手机热点,那么可以将电脑和树莓派都连接到手机的热点,然后使用LanSee等软件扫描一下当前网段内的设备,扫完之后就能看到电脑和树莓派的两个IP地址,但是建议还是使用电脑的热点

连接

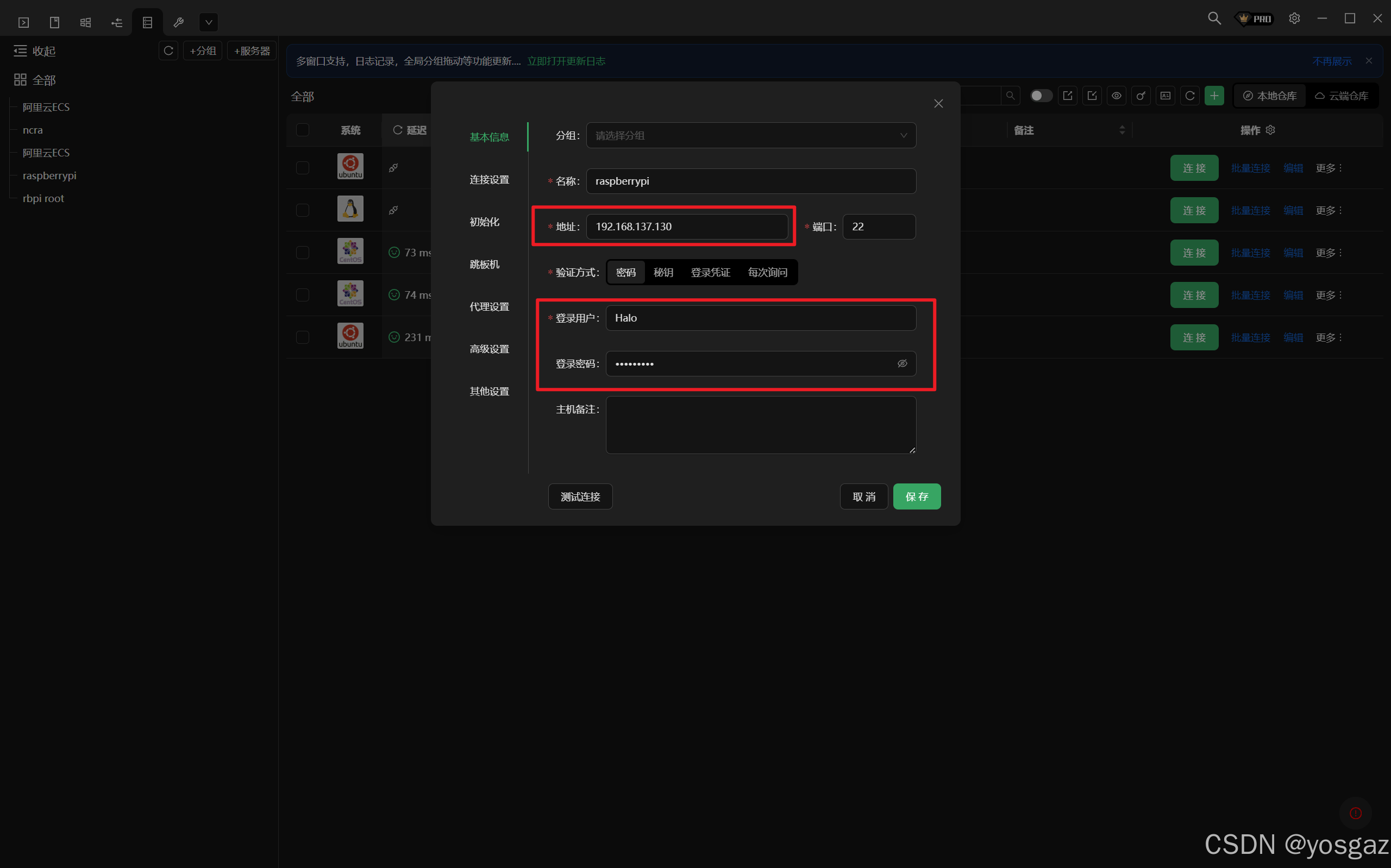

因为我没有买HDMI转接线也没有买树莓派的显示器,所以我使用 Xterminal 连接树莓派,XShell也可,不过些许古老

这样直接用烧录的时候配置的username和密码连接就可以了

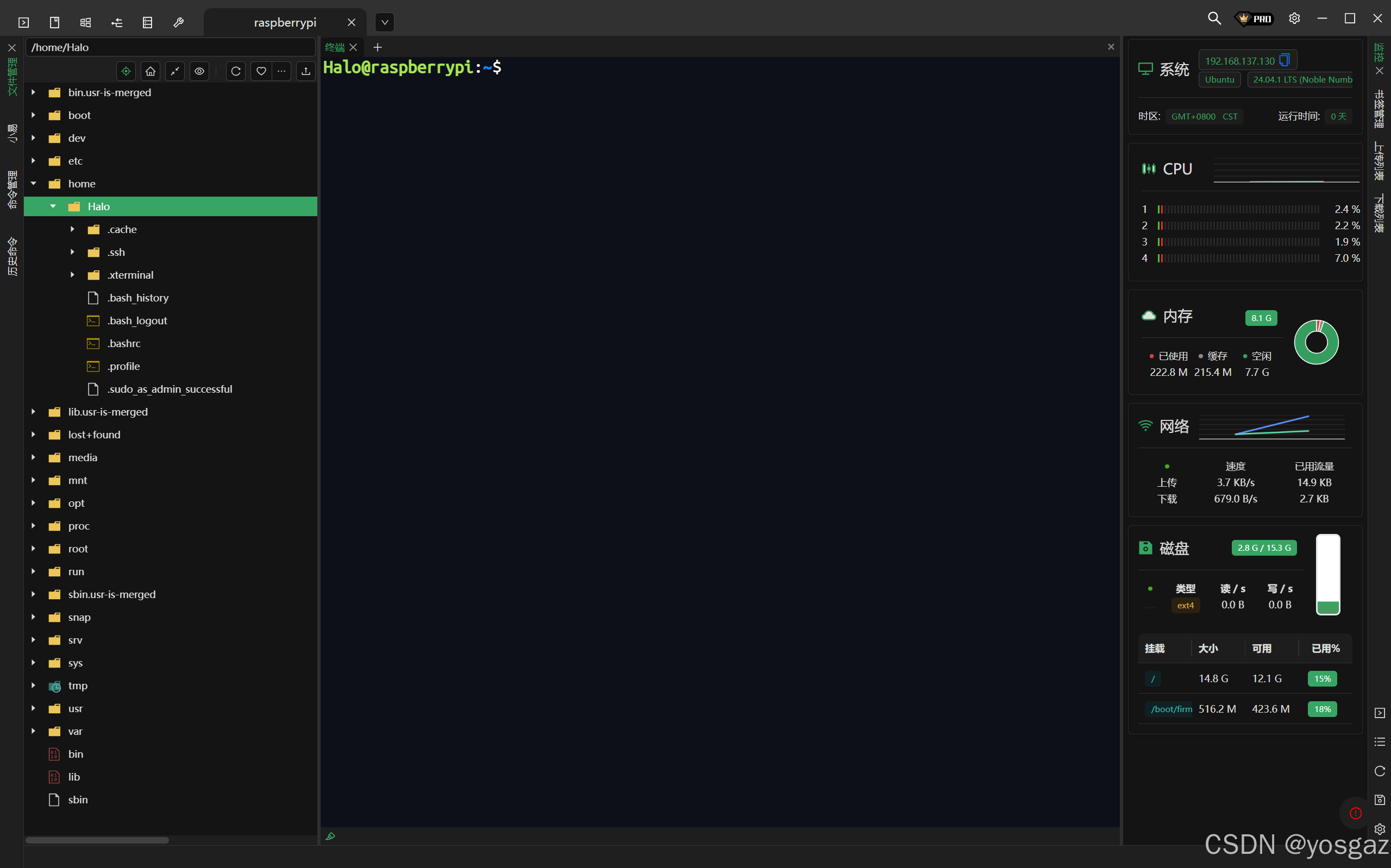

进来之后就是这个样子

格式化SSD

格式化

因为买的这个SSD是一块全新的(指还没有格式化,但是拆机,所以还是99新吧),也没有硬盘盒,所以直接在树莓派上格式化一下

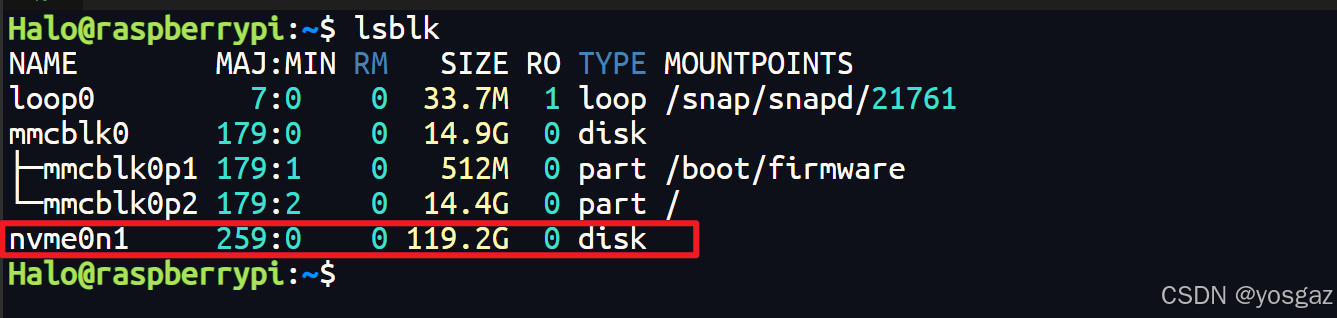

首先使用lsblk查看已经连接的所有硬盘,下面这个nvme0n1就是接入的SSD硬盘

因为我这里的SSD硬盘的NAME是这个nvme0n1,所以后面我在格式化的时候使用的是/dev/nvme0n1这个路径,你需要改成你对应的,后面格式化新分区的时候会有一个nvme0n1p1,最后这个p1指的就是第一分区

逻辑解释:

 nvme0n1
  • nvme 是表示 NVMe 硬盘的类型。

  • 0 是设备编号,表示第一个 NVMe 设备。

  • n1 是表示该设备的分区编号。

p1
  • p 是分区的标识符(partition),表示该设备的分区。

  • 1 表示第一个分区。

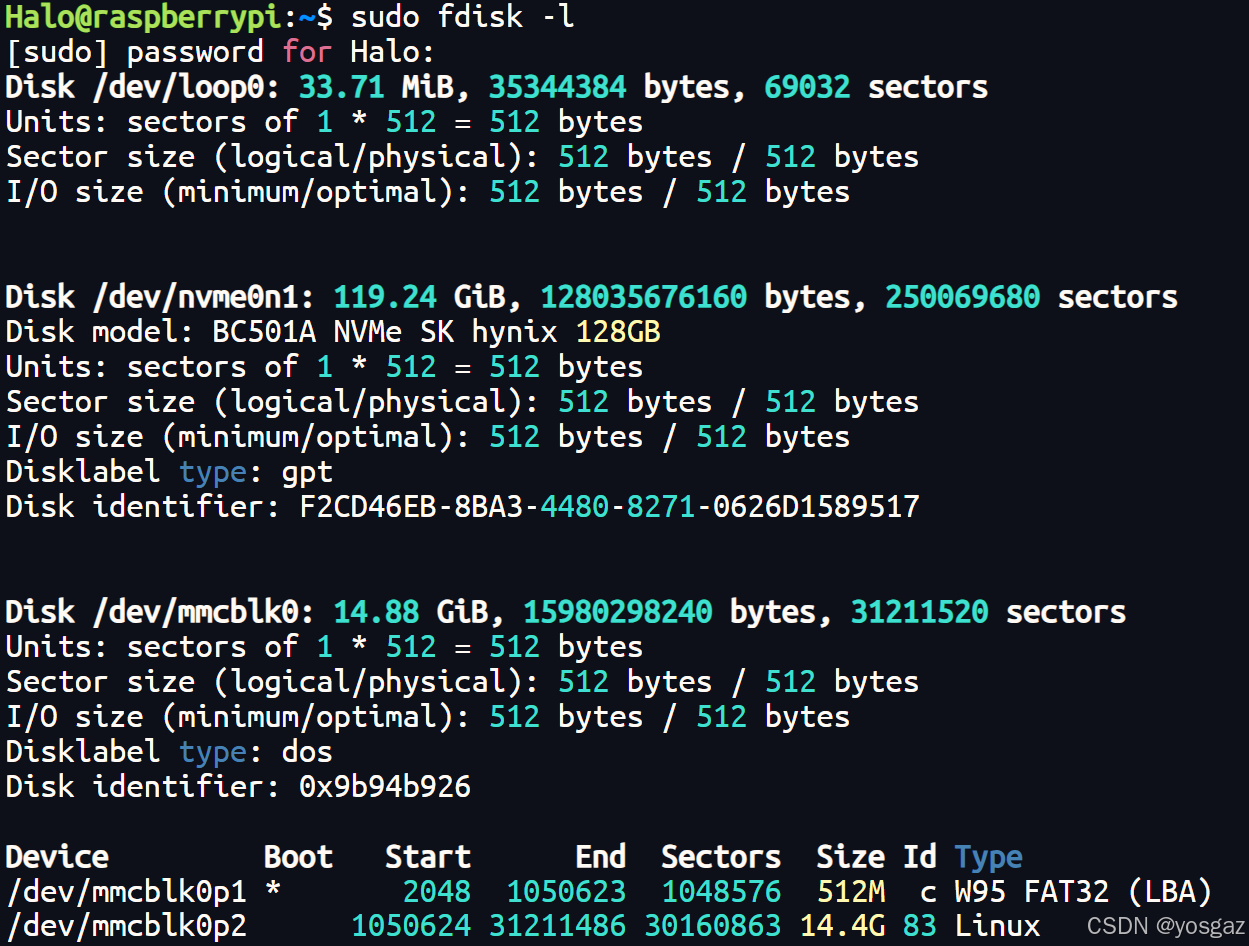

使用sudo fdisk -l可以查看硬盘信息

如果要删除所有分区并重新分区,使用gdisk(适用于GPT分区表):

sudo gdisk /dev/nvme0n1
  • 输入d删除分区,按提示操作。

  • 输入w保存更改。

↑ ↑ ↑这一步我没做,因为不需要

创建新分区:

使用gdiskfdisk来创建新的分区。这里使用gdisk

sudo gdisk /dev/nvme0n1
  • 输入n新建分区,按照提示输入分区号码和大小。

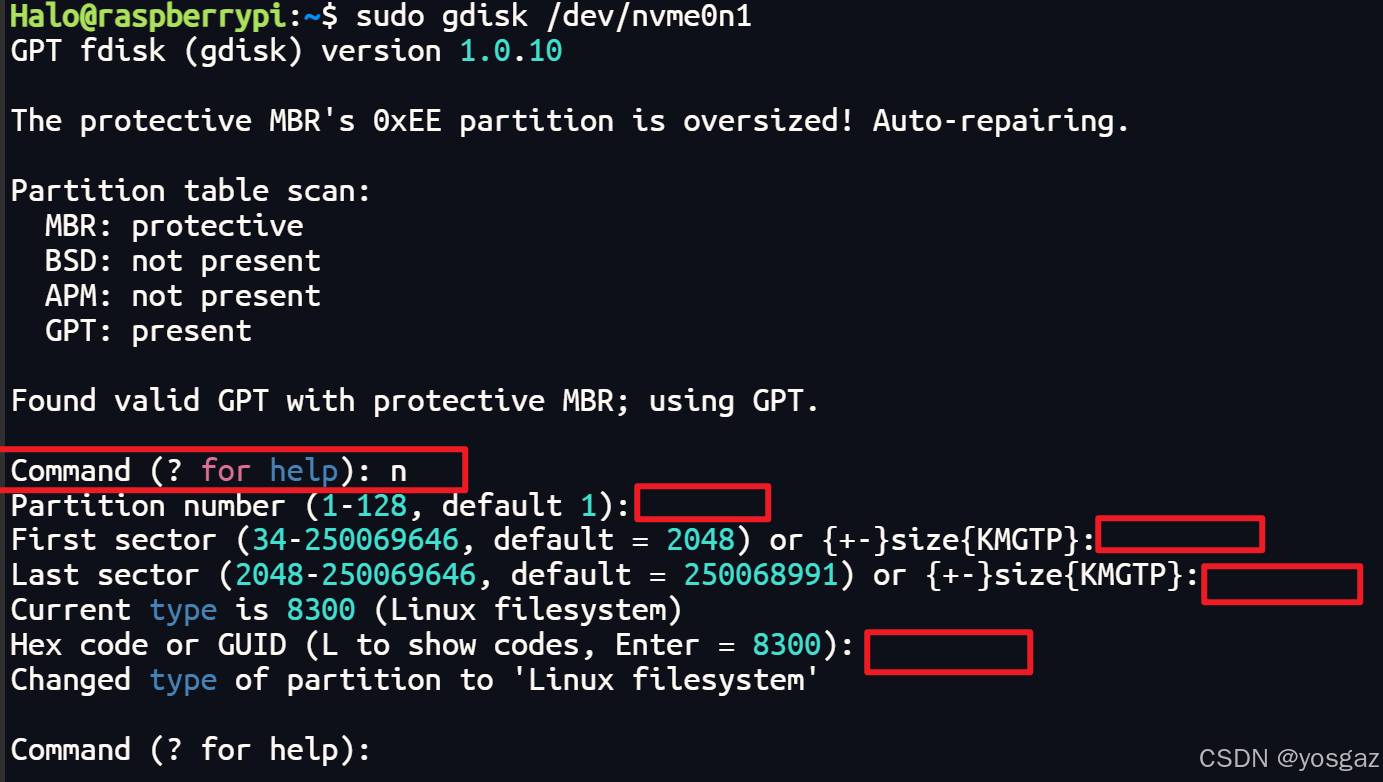

到这里,先输入n,后面我直接使用默认的设置,所以不需要另外输入(红框空的),直接回车使用默认,一直到出现第二次Command (? for help)

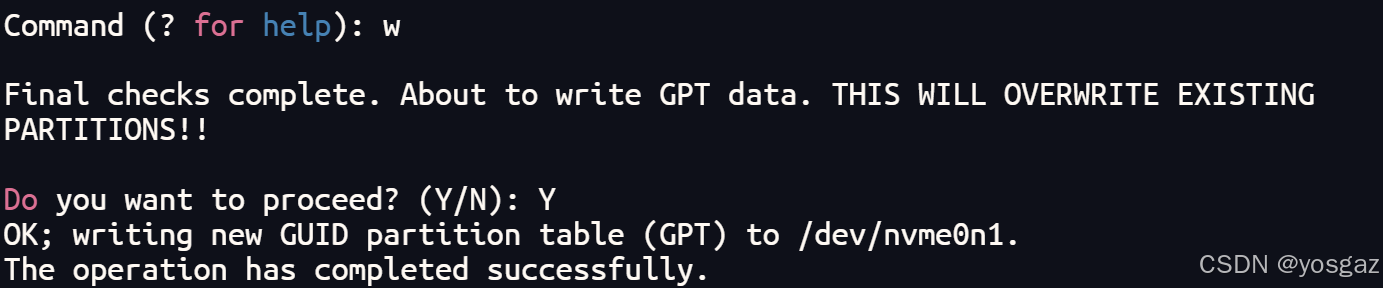

然后输入 w 保存 ,然后 Y 确认就可以了

到这里是创建了新的分区,还没有格式化新分区

使用以下指令格式化为ext4文件系统

sudo mkfs.ext4 /dev/nvme0n1p1

当然,也可以格式化成其他文件系统,这里推荐ext4,可以看一下区别

文件系统优势劣势
ext4(第四扩展文件系统)- 稳定性和可靠性较高。 - 支持大文件和大容量存储。 - 具备日志功能,能够防止数据丢失。 - 性能良好,适合大多数Linux环境。- 与某些非Linux系统的兼容性较差。 - 不支持某些现代特性,如快照等。
XFS- 对大文件和大容量存储优化良好,适合处理大数据。 - 支持实时分配和动态扩展。 - 提供高性能和可扩展性。- 相比于ext4,XFS的文件系统修复较复杂。 - 不适合小文件的处理,性能可能较低。
Btrfs(B-tree文件系统)- 支持快照、压缩和子卷,适合需要高效存储的场景。 - 提供良好的数据完整性和自动纠错功能。 - 灵活的管理工具,使得管理非常方便。- 相比于ext4,成熟度和稳定性稍欠。 - 在某些情况下性能可能低于ext4或XFS。
FAT32- 兼容性极高,几乎所有操作系统都可以读取。 - 适合于小容量的存储设备,如U盘和SD卡。- 单个文件大小限制为4GB,不适合存储大文件。 - 不支持日志功能,数据安全性较低。
exFAT- 兼容性强,适合大文件和大容量存储。 - 不像FAT32那样有4GB的文件大小限制。- 数据安全性较差,没有日志功能。 - 对于某些Linux系统的原生支持可能较差。
文件系统格式化指令
ext4sudo mkfs.ext4 /dev/nvme0n1p1
XFSsudo mkfs.xfs /dev/nvme0n1p1
Btrfssudo mkfs.btrfs /dev/nvme0n1p1
FAT32sudo mkfs.vfat /dev/nvme0n1p1
exFATsudo mkfs.exfat /dev/nvme0n1p1

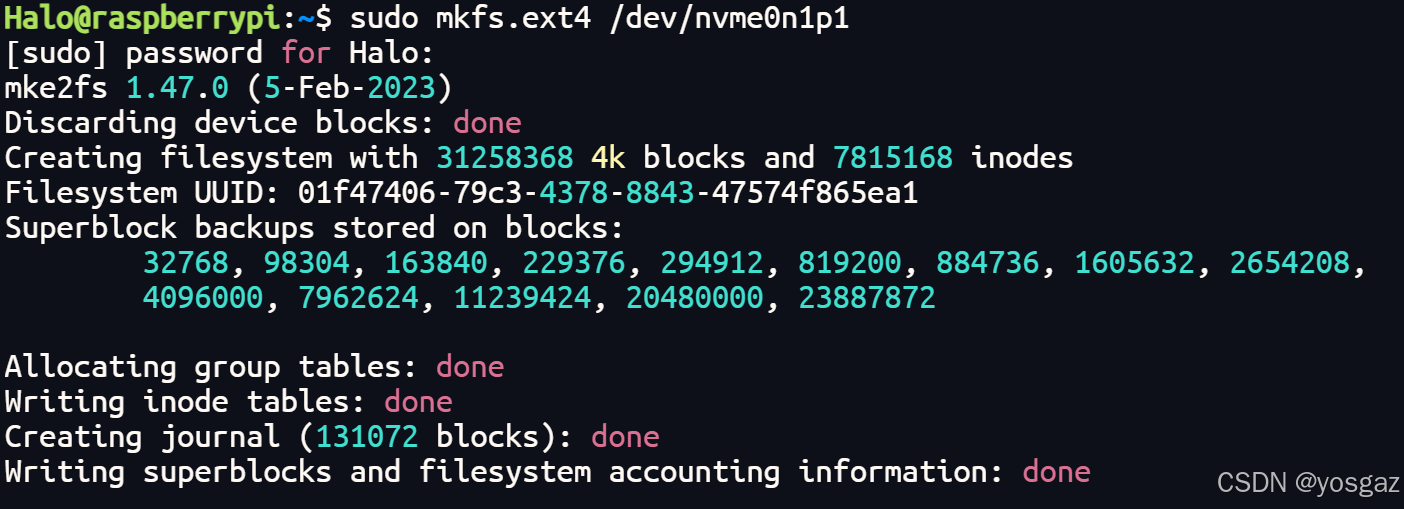

执行完后,会输出以下指令,然后转接板上的ACT绿灯会闪一会儿

挂载

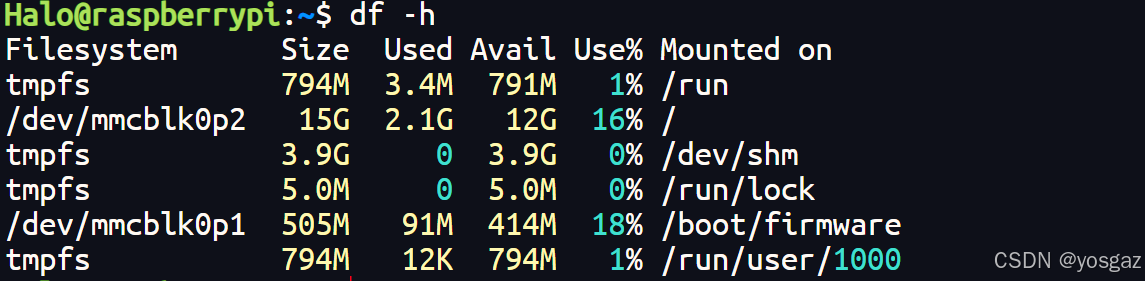

使用 df -h 查看已经有的挂载点,发现硬盘是没有挂载的

使用以下指令创建挂载点

sudo mkdir /mnt/myssd

使用以下指令挂载SSD硬盘,记得将 /dev/nvme0n1p1 改成自己的硬盘

sudo mount /dev/nvme0n1p1 /mnt/myssd

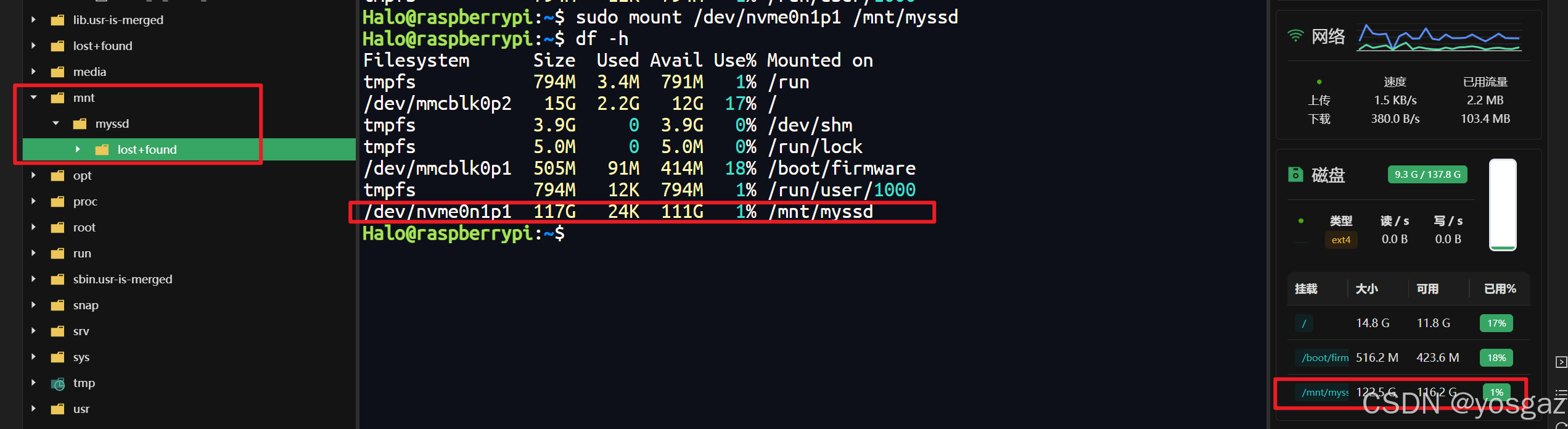

/mnt/myssd 路径下出现 lost+found 时,说明创建成功了,再使用 df -h 指令查看,发现已经有了,然后XTerminal右边的监控也显示出来了这块硬盘

开机自动挂载

如果以上都设置好了是没法开机自动挂载的,如果要在每次启动时自动挂载此分区,可以将分区信息添加到 /etc/fstab 文件中

sudo vim /etc/fstab

在最后添加一行以下内容,LABEL写不写都行

LABEL=mydata /dev/nvme0n1p1 /mnt/myssd ext4 defaults 0 2

使用标签的主要优点是使配置文件更具可读性和灵活性,特别是在设备名称(如 /dev/nvme0n1p1)可能会变化的情况下

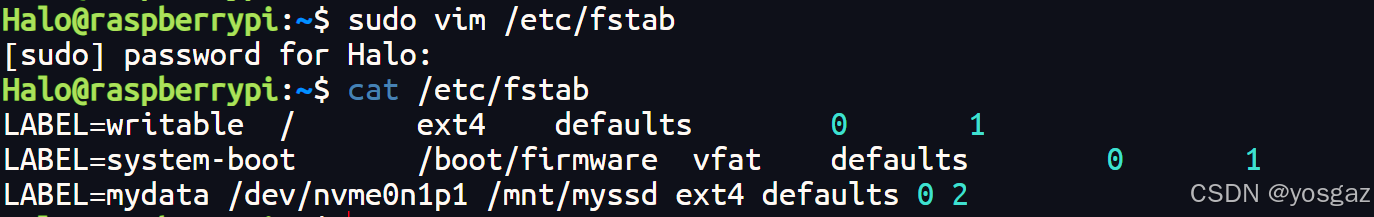

修改完后保存,在使用cat看一下,保证保存成功

到了晚上:WTF???

WTF ???连不上WiFi了???。。。哦?连上了!啧,,,连不上SSH???。。。。。难道能。。了。。吗。。Timeout了???

就很离谱,发现连不上ssh,把MicroSD卡拔了插到电脑上,用Linux File Systems for Windows | Paragon Software (paragon-software.com) 挂载上Linux文件系统,找到了netplan和wpa_suppliant,改了WiFi,还是不行,就很纳闷,过了一会,能连上WiFi了,打开XTerminal还是连不上ssh,显示ERROR ssh失败,又换了手机热点,显示Timeout。。。

由于没有网线,也没有MicroUSB转HDMI接口,索性重新烧了个系统。

还是用的树莓派烧录器,直接在里面选了Raspberry Pi OS Lite(这个系统也是without desktop,占资源少),烧完了之后再插上,发现连上了,而且板子发热也小了很多,果然还是对口的系统优化好一点。并且Raspberry Pi OS Lite网络链接情况比Ubuntu稳定太多。

安装的新系统用起来和Ubuntu没啥区别,反正都是基于Debian,不过还是用不惯vi,一直用vim,vi打开文件敲了一通都不知道文件飞哪去了。。

移动apt目录

想把apt的下载目录放到ssd硬盘里面

首先保证apt没有在运行,也就是没有apt的下载进程就可以

先在ssd中创建一个apt文件夹方便管理

cd /mnt/ssd
mkdir apt

然后把当前的缓存目录内容移动到新的SSD目录

sudo mv /var/cache/apt/archives /mnt/ssd/apt/archives

创建一个链接

sudo ln -s /mnt/ssd/archives /var/cache/apt/archives

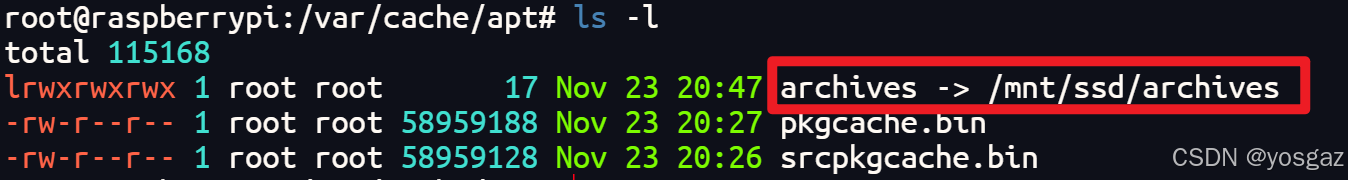

创建好后在 /var/cache/apt/archives 目录下 ls -l 看到的是这样





累了,有空再折腾(2024.11.23 21:12)
