MPEG-7描述子(4)——颜色结构描述子CSD

---

颜色结构描述符是一个颜色特征描述符，它既包括颜色内容信息（类似于颜色直方图），又包括内容的结构信息。其主要功能是图像与图像的匹配，一般用于静态图像检索。它通过由几个图像采样组成的结构元素，表达了一幅图像中局部颜色结构信息，虽然它与颜色直方图相关，但并不相同：不是突出某种颜色个别图像采样的相对频数，而是突出包含某种颜色图像采样的结构化元素的相对频数。所以，与图像直方图不同，该描述符能够区别如图所示的(a)和(b)两幅图像，给定的颜色Cm以同样的数目存在，但是具有给定颜色的像素组的结构却是不同：(a)是高度结构化的颜色，(b)是高度非结构化的颜色。

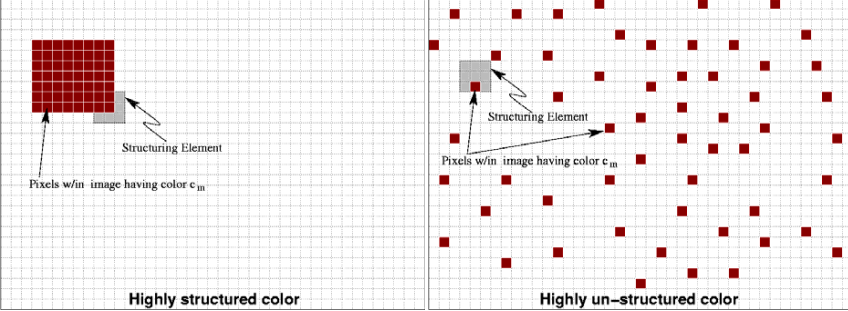

                        两幅具有不同颜色结构的图

---

CSD原理

1 颜色量化

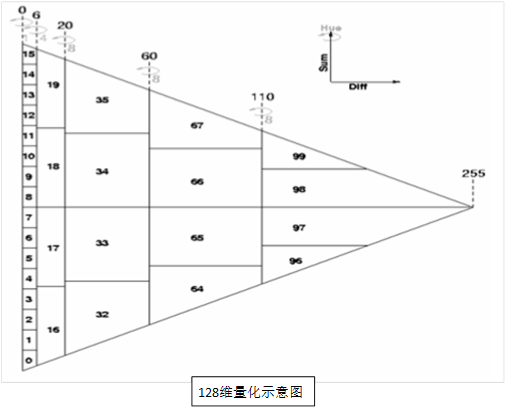

颜色结构描述符使用HMMD颜色空间定义，允许将颜色空间量化成256，128，64和32维。对HMMD颜色空间的量化是在5个颜色子空间上进行的。首先，将HMMD颜色空间沿着Diff轴划分成5个子空间：0、1、2、3和4，Diff的范围从0到255，子空间划分的分割点是6、20、60、110。接着，对每个颜色子空间沿着Hue和Sum轴进行非均匀量化，不同直方图位数对应的量化技术参见下表，下图给出了128维的量化示意图。

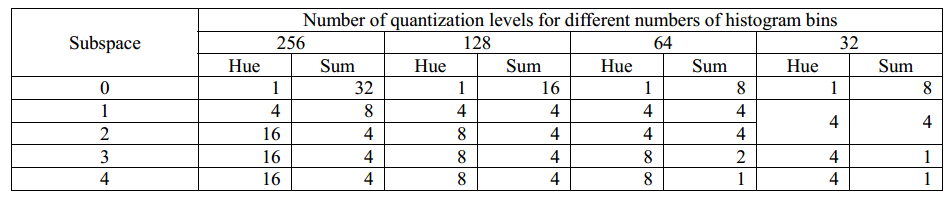

            不同直方图维数对应的量化级数

2 结构化元素空间确定

值得注意的是，该描述符对图像的采样数固定为64。结构化元素的空间范围随着图像分辨率的大小进行调整。下面的规则用于确定结构化元素的空间范围：

p=max
