几种主流贴图压缩算法的实现原理

前段时间一直在搞项目上线前的各种优化，关于贴图压缩这块也是需要针对不同的平台做不同的设置，这里备忘一下在各种平台中常使用的几种贴图压缩格式及其细节，以便更加适宜地选择在特定设备下的压缩格式以便节省资源。关于移动平台和硬件设备与压缩格式的对应关系可以参考下这里，基本上比较清楚了。

1. DXTC

DXTC（或BC）为微软为DX而推出的基于block的贴图压缩格式，其主要采用调色板的原理来进行压缩。

BC1:

基于4x4block来进行，不含有alpha通道，每个block内记录两个16bits的颜色做为基准颜色，然后解压时再使用两个基准色调制出另外两个颜色做为块内4个压缩颜色。其计算方式为：

basecolor2 = 2/3 *basecolor0 + 1/3 * basecolor1

basecolro3 = 1/3 *basecolor0 + 2/3 * basecolor1

对于每个块内的texel，存储2bits的索引，用来指向到4个基准颜色中的一个。所以对于BC1的压缩状态为64bits：

• 32bits：两个RGB565格式的基准颜色；
• 32bits：16个2bits的索引；

BC3：

在BC1的基础上支持alpha通道。首先，颜色的存储方式与BC1相同，需要64bits；对于alpha部分，使用与颜色部分相同的策略来处理。在block存储两个基准的alpha值，然后在其基础上插值得到其它6个共计8个alpha值，来做为alpha的调色板；然后对于每个texel存储一个3bits的索引，用来指向到这8个alpha中的一个。所以其对应的存储状态为：

• 32bits：两个RGB565格式的基准颜色；
• 32bits：16个2bits的颜色索引；
• 48bits：16个3bits的alpha索引；
• 16bits：2个8bits的基准alpha；

同时，两个alpha值中的不同的标记情况也对应着不同的插值操作：

若alpha0 > alpha1
alphai = (7 - i) / 7 *alpha0 + i/7 * alpha1；（2<=i<=7）；
若alpha0 < alpha1
alphai = (5 - i) / 5 *alpha0 + i/5 * alpha1；（2<=i<=5）;

alpha6 = 0；

alpha7=255；

2. ETC

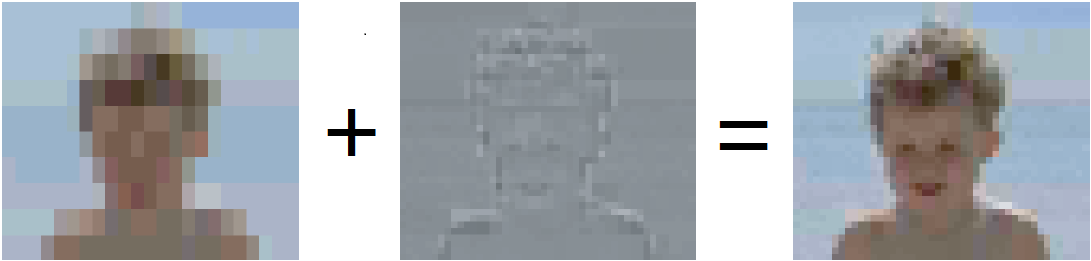

ETC压缩算法采用将图像中的chromatic和luminance分开存储的方式，而在解码时使用luminance对chromatic进行调制进而重现原始图像信息。

ETC也主要有两种方法：ETC1和改进后的ETC2。

ETC1:

采用4x2的block进行分割（原始为4*2*24=192，压缩后为32，压缩率为6）：

对于所有图片都使用一个全局的16个组table codeword，每组中有四个数值，且其中是有规律可循的，如下所示：

0	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
-8	-12	-31	-34	-50	-47
