对于马达控制,标准的PI速度控制器具有许多内在缺陷:
1)需要调节多个参数,这些参数又相互依赖,从而可能存在多组参数解,参数需要通过大量试验才能确定,参数整定较为困难;
2)一组PI参数对应的转速和负载运行范围非常小,需要针对不同的转速和负载点,设置不同的PI参数。

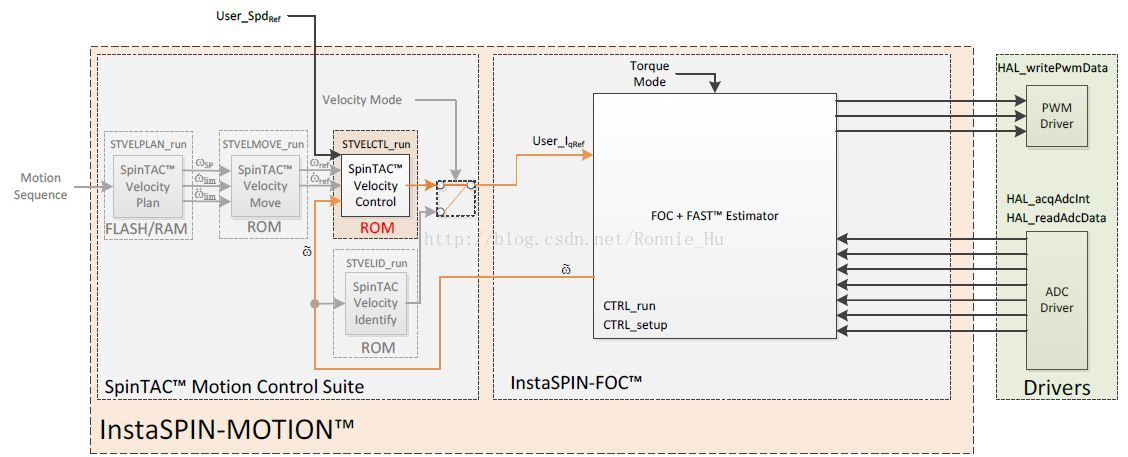

TI的InstaSPIN-MOTION内部集成了SpinTAC控制器,可以解决上述问题。SpinTAC使用了自抗扰控制器(ADRC,Active Disturbance Rejection Control),自抗扰控制器能够对系统扰动进行实时估算并补偿,其所要整定的参数只有一个即带宽,一旦整定,控制器可以工作在较宽的转速和负载范围内。
观察TI提供的Demo程序,可以发现,ADC中断中,在FOC运行之前运行了SpinTAC控制。
// Run the SpinTAC Components
if(stCnt++ >= ISR_TICKS_PER_SPINTAC_TICK)
{
ST_runVelCtl(stHandle, ctrlHandle);
stCnt = 1;
}
// run the controller
CTRL_run(ctrlHandle,halHandle,&gAdcData,&gPwmData);
进入ST_runVelCtl()函数,可以发现其输出就是转矩参考值,即Iq参考值,作为q轴电流PI调节器的输入。
void ST_runVelCtl(ST_Handle handle, CTRL_Handle ctrlHandle)
{
_iq speedFeedback, iqReference;
ST_Obj *stObj = (ST_Obj *)handle;
CTRL_Obj *ctrlObj = (CTRL_Obj *)ctrlHandle;
// Get the mechanical speed in pu
speedFeedback = EST_getFm_pu(ctrlObj->estHandle);
// Run the SpinTAC Controller
// Note that the library internal ramp generator is used to set the speed reference
STVELCTL_setVelocityReference(stObj->velCtlHandle, TRAJ_getIntValue(ctrlObj->trajHandle_spd));
STVELCTL_setAccelerationReference(stObj->velCtlHandle, _IQ(0.0));
STVELCTL_setVelocityFeedback(stObj->velCtlHandle, speedFeedback);
STVELCTL_run(stObj->velCtlHandle);
// select SpinTAC Velocity Controller
iqReference = STVELCTL_getTorqueReference(stObj->velCtlHandle);
// Set the Iq reference that came out of SpinTAC Velocity Control
CTRL_setIq_ref_pu(ctrlHandle, iqReference);
}
参考文献:《InstaSPIN Projects and Labs User’s Guide》,TI文档。
