转载请标明出处：http://blog.csdn.net/lmj623565791/article/details/40162163 ，本文出自：【张鸿洋的博客】

很久以前也过一个html5的刮刮卡效果~~上次看到有人写Android的刮刮卡效果~~于是乎产生了本篇博客~~此类例子也比较多了，大家可以百度看看~不过还是通过本例子，带大家发掘一下，里面隐含的知识~

1、Xfermode以及PorterDuff

如果大家还记得，曾经在博客：完美实现图片圆角和圆形简单介绍过圆角的实现原理也是基于这个。

首先我们看一下官方的例子，很好的展示了16种Mode的效果：

注：先绘制的Dst，再绘制的Src。

好了，看了这个图，我来问大家几个问题：

问题1、如果我想实现圆形图片，怎么实现？

答：先绘制我们的图片，然后在上面绘制一个圆，最后生成的效果就是圆形图片；等等，怎么就生成了，请看上面的SrcIn这种模式；

先绘制的Dst，然后设置DstIn，然后绘制Src；最后效果是留下了二者交集且是Dst的部分；下面我们把我们的答案带进去。

先绘制图片，然后设置DstIn，然后绘制圆形；最后效果是留下了二者交集且是图片的部分；嗯，交集是什么，圆形；圆形内容是什么，图片；搜噶，有点感觉了。

----

等等，我还有有个思路，先绘制圆形，然后设置SrcIn，再绘制我们的图片；也能生成我们的圆形图片。我们来看看：

SrcIn最终保留的依然是交集，但是显示为后绘制的，也就是我们的图片，搜噶，这样也可以。

问题2、如果我想实现圆角图片，怎么实现？

答：擦，看了上面的答案，你还没思路么。把绘制圆形，改成绘制圆角矩形。请问你还有什么问的，额，，，木有了。

嗯，把问题1的圆形改成圆角，按照相同的绘制过程就实现了我们的圆角图片了。

问题3、这和我们的刮刮卡有毛线关系？

答：怎么没有关系，，，你先绘制刮奖层，然后设置DST_OUT，然后把用户手触摸的线条绘制上去；用户触摸到刮奖层的部分（交集部分）显示就是用户触摸的线条，那么我们这个线条如果是透明的，也是就说刮奖层被我们擦掉了~

这不就是刮奖么。等等，奖呢？

奖无非就是文本，或者图片，提前绘制一下，然后在其上绘制刮奖层，设置DST_OUT，然后把用户触摸绘制上去；这样消失以后就能看到背后的奖了~~~对了，现在还有个app叫脱什么妹子衣服，先绘制妹子，然后绘制衣服，然后擦~~这个和刮奖像不像，额，我什么都没说。

搜噶，经过上面的3个问题，大家应该明白了，什么圆角，圆形，刮刮卡，其实原理就这么简单，，，

2、简易画板的实现

我们的刮刮卡需要掌握绘图，当然了这里不要求你有美术天分，会瞎涂鸦就可以了~~

下面开始我们的一个简易的画板，其实就是可以在上面画点线条，当然你也可以签个名，我们的View的叫做GuaGuaKa：

1、初步GuaGuaKa

[java] view plain copy

package com.zhy.view;
import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.Bitmap.Config;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Path;
import android.util.AttributeSet;
import android.view.MotionEvent;
import android.view.View;
public class GuaGuaKa extends View
{
/**
* 绘制线条的Paint,即用户手指绘制Path
*/
private Paint mOutterPaint = new Paint();
/**
* 记录用户绘制的Path
*/
private Path mPath = new Path();
/**
* 内存中创建的Canvas
*/
private Canvas mCanvas;
/**
* mCanvas绘制内容在其上
*/
private Bitmap mBitmap;
private int mLastX;
private int mLastY;
public GuaGuaKa(Context context)
{
this(context, null);
}
public GuaGuaKa(Context context, AttributeSet attrs)
{
this(context, attrs, 0);
}
public GuaGuaKa(Context context, AttributeSet attrs, int defStyle)
{
super(context, attrs, defStyle);
init();
}
private void init()
{
mPath = new Path();
}
@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec)
{
super.onMeasure(widthMeasureSpec, heightMeasureSpec);
int width = getMeasuredWidth();
int height = getMeasuredHeight();
// 初始化bitmap
mBitmap = Bitmap.createBitmap(width, height, Config.ARGB_8888);
mCanvas = new Canvas(mBitmap);
// 设置画笔
mOutterPaint.setColor(Color.RED);
mOutterPaint.setAntiAlias(true);
mOutterPaint.setDither(true);
mOutterPaint.setStyle(Paint.Style.STROKE);
mOutterPaint.setStrokeJoin(Paint.Join.ROUND); // 圆角
mOutterPaint.setStrokeCap(Paint.Cap.ROUND); // 圆角
// 设置画笔宽度
mOutterPaint.setStrokeWidth(20);
}
@Override
protected void onDraw(Canvas canvas)
{
drawPath();
canvas.drawBitmap(mBitmap, 0, 0, null);
}
/**
* 绘制线条
*/
private void drawPath()
{
mCanvas.drawPath(mPath, mOutterPaint);
}
@Override
public boolean onTouchEvent(MotionEvent event)
{
int action = event.getAction();
int x = (int) event.getX();
int y = (int) event.getY();
switch (action)
{
case MotionEvent.ACTION_DOWN:
mLastX = x;
mLastY = y;
mPath.moveTo(mLastX, mLastY);
break;
case MotionEvent.ACTION_MOVE:
int dx = Math.abs(x - mLastX);
int dy = Math.abs(y - mLastY);
if (dx > 3 || dy > 3)
mPath.lineTo(x, y);
mLastX = x;
mLastY = y;
break;
}
invalidate();
return true;
}
}

代码量比较少，我们在内存中搞了一个mCanvas，创建了一个mBitmap，然后通过mCanvas使用我们预先设置的mOuterPaint在我们的mBitmap上绘制mPath；

mPath里面的数据怎么搞呢？就是onTouchEvent里面不断的moveTo，lineTo就好了~~代码还是很随意的

最后，注意我们绘制内存上的mBitmap上面，然后我们通过view的canvas，把我们的mBitmap展现。咦，怎么有点双缓冲的感脚。

好了，现在你就可以在我们的画板上肆掠了：

下面看布局文件以及运行效果：

2、布局文件及运行效果

布局文件：

[html] view plain copy

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent" >
<com.zhy.view.GuaGuaKa
android:layout_width="match_parent"
android:layout_height="match_parent" />
</RelativeLayout>

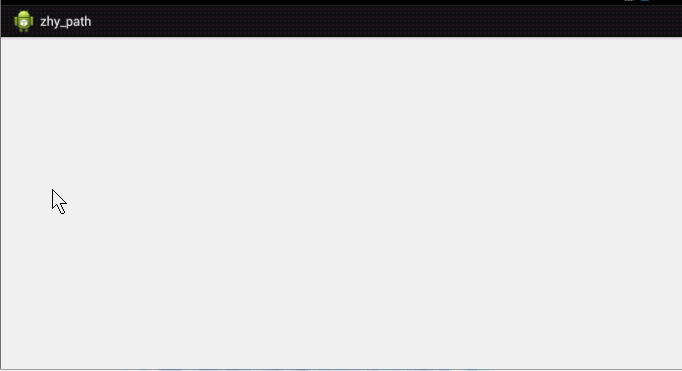

运行效果：

看到我浑厚的字体没有，等以后写不动程序了，我就去当书法家~

好了，我们的简易画板完成以后，我们开始考虑正题，一步一步逼近我们的刮刮板，现在我们准备这样做，首先在背后绘制一张图片，然后绘制一个遮盖层，然后我们绘画的过程就是擦除遮盖层。

3、擦除的第一次实现

鉴于很多朋友的意见，我决定这次的图片用风景图，远离xxx ，感谢seven提供的图片~

1、绘制遮盖层

其实遮盖层就是一个颜色：

[java] view plain copy

@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec)
{
super.onMeasure(widthMeasureSpec, heightMeasureSpec);
int width = getMeasuredWidth();
int height = getMeasuredHeight();
// 初始化bitmap
mBitmap = Bitmap.createBitmap(width, height, Config.ARGB_8888);
mCanvas = new Canvas(mBitmap);
setUpOutPaint();
//绘制这改成
mCanvas.drawColor(Color.parseColor("#c0c0c0"));
}

和上面贴的代码就多了最后一行，另外我们的paint的设置抽取出去了~

2、drawPath

文章起初的原理终于要用上了，我们在绘制Path的时候，需要设置一个模式，这里是DST_OUT ，想想有点小激动~

[java] view plain copy

private void drawPath()
{
mOutterPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.DST_OUT));
mCanvas.drawPath(mPath, mOutterPaint);
}

3、onDraw

onDraw里面也要做一点修改

[java] view plain copy

@Override
protected void onDraw(Canvas canvas)
{
canvas.drawBitmap(mBackBitmap, 0, 0, null);
drawPath();
canvas.drawBitmap(mBitmap, 0, 0, null);
}

好了，到此完成，其实就添加了几行代码，就完成了我们简易画板到刮刮卡的转变；

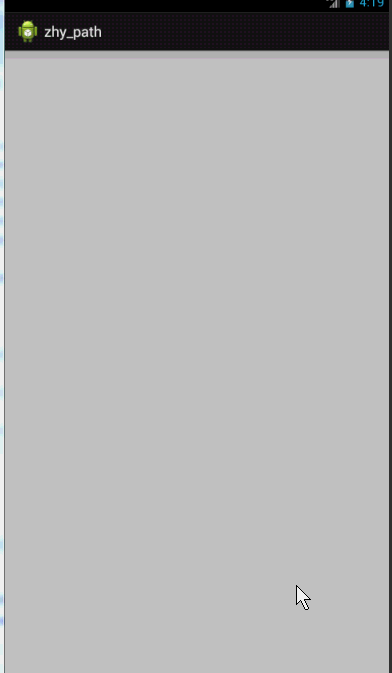

下面看效果：

有没有拨开云雾见天明的感觉~~

到此我们的刮刮卡的原理，以及初步的实现结束了~~还是很简单的~接下来就是后续的完善工作

4、刮刮卡的完善

我们准备把奖项改为字体，将字体绘制在屏幕的中间；

那么直接把上例绘制图片改为绘制字体就行了，不过多了一个绘制字体画笔的设置：

有变化的代码：

[java] view plain copy

private Paint mBackPint = new Paint();
private Rect mTextBound = new Rect();
private String mText = "500,0000,000";
/**
* 初始化canvas的绘制用的画笔
*/
private void setUpBackPaint()
{
mBackPint.setStyle(Style.FILL);
mBackPint.setTextScaleX(2f);
mBackPint.setColor(Color.DKGRAY);
mBackPint.setTextSize(22);
mBackPint.getTextBounds(mText, 0, mText.length(), mTextBound);
}
@Override
protected void onDraw(Canvas canvas)
{
// canvas.drawBitmap(mBackBitmap, 0, 0, null);
//绘制奖项
canvas.drawText(mText, getWidth() / 2 - mTextBound.width() / 2,
getHeight() / 2 + mTextBound.height() / 2, mBackPint);
drawPath();
canvas.drawBitmap(mBitmap, 0, 0, null);
}

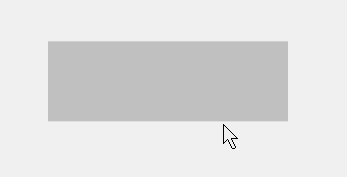

下面看看我中了多钱：

好了，到此已经完全实现了，大家按照例子，结合自己需求修改即可，里面所涉及的原理相信已经解释清楚了；对了，差点忘了，刮刮卡一般都有一个功能，当你挂了差不多的时候，涂层会自动清除，下面我们尝试添加该功能。

5、统计刮开区域已占的百分比

我们在ACTION_UP的时候就行计算，首先我们还是给大家灌输下计算的原理，如果大家用心看了，应该知道我们所有的操作基本都在mBitmap，现在我们获得mBItmap上所有的像素点的数据，统计被清除的区域（被清除的像素为0）；最后与我们图片的总像素数做个除法元算，就可以拿到我们清除的百分比了；

不过，计算可能会是一个耗时的操作，具体速度跟图片大小有关，所以我们决定使用异步的方式去计算：

[java] view plain copy

/**
* 统计擦除区域任务
*/
private Runnable mRunnable = new Runnable()
{
private int[] mPixels;
@Override
public void run()
{
int w = getWidth();
int h = getHeight();
float wipeArea = 0;
float totalArea = w * h;
Bitmap bitmap = mBitmap;
mPixels = new int[w * h];
/**
* 拿到所有的像素信息
*/
bitmap.getPixels(mPixels, 0, w, 0, 0, w, h);
/**
* 遍历统计擦除的区域
*/
for (int i = 0; i < w; i++)
{
for (int j = 0; j < h; j++)
{
int index = i + j * w;
if (mPixels[index] == 0)
{
wipeArea++;
}
}
}
/**
* 根据所占百分比，进行一些操作
*/
if (wipeArea > 0 && totalArea > 0)
{
int percent = (int) (wipeArea * 100 / totalArea);
Log.e("TAG", percent + "");
if (percent > 70)
{
isComplete = true;
postInvalidate();
}
}
}
};

有了这个任务，我们在ACTION_UP的时候就行调用：

[java] view plain copy

case MotionEvent.ACTION_UP:
new Thread(mRunnable).start();
break;

注意任务结束，会把一个isComplete设置为true；当为true时，我们直接展现刮奖区

[java] view plain copy

@Override
protected void onDraw(Canvas canvas)
{
drawBackText(canvas);
if (!isComplete)
{
drawPath();
canvas.drawBitmap(mBitmap, 0, 0, null);
}
}

到此刮奖区的计算就结束了。

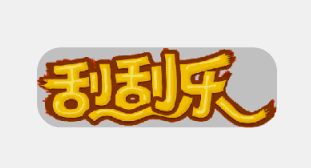

下面在演示前，我做了一些简单的美化，具体大家到时候看源码就可以。

到此我们的刮刮卡制作就结束了，另外如果大家希望再完善，可以把里面很多常量设置成变量，添加对外的set方法，或者抽取成自定义属性，在布局文件进行定义都可以~~~

有一点需要说明一下，对于我们刮刮卡这个案例，我们布局文件如果宽高设置为wrap_content，也会占满屏幕，主要是因为我觉得刮刮卡这个view没必要wrap_content；但是如果你希望支持wrp_content，可以参考Android 自定义View (一) 。
