CCS+C6678LE开发记录11:多核协作(IPC)入门

最新推荐文章于 2025-04-16 23:21:00 发布
最新推荐文章于 2025-04-16 23:21:00 发布
阅读量8.9k 收藏 36
点赞数 4
分类专栏： C6678
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/fengyhack/article/details/44034941
版权
本文介绍了利用IPC（Inter-Processor Communication）实现C6678多核性能的发挥，重点展示了Notify和MessageQ两种简单模型。通过创建项目，选择合适的模板和XDCtools版本，编译并执行Debug，详细阐述了Notify示例的创建过程及测试结果。同时，文章提及了分组调试的优势，简化了多核启动流程。最后，提到了类似步骤的新建MessageQ示例项目及其测试输出。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

为更好地发挥C6678的多核性能，需要用到多核协作。幸运的是，我们可以使用官方提供的IPC模块。

IPC=Inter-Processor Communication, 核间通信，粗略来说就是多核之间进行信息、数据交换。

作为入门篇，本文不打算深入讨论IPC，仅仅列出自带的两个简单示例：Notify和MessageQ.

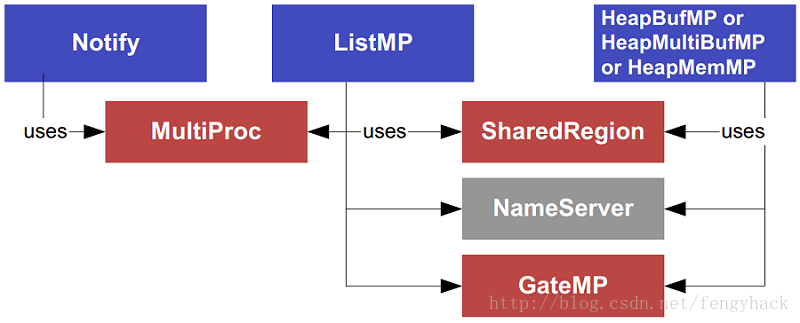

“通知”(Notify)模型

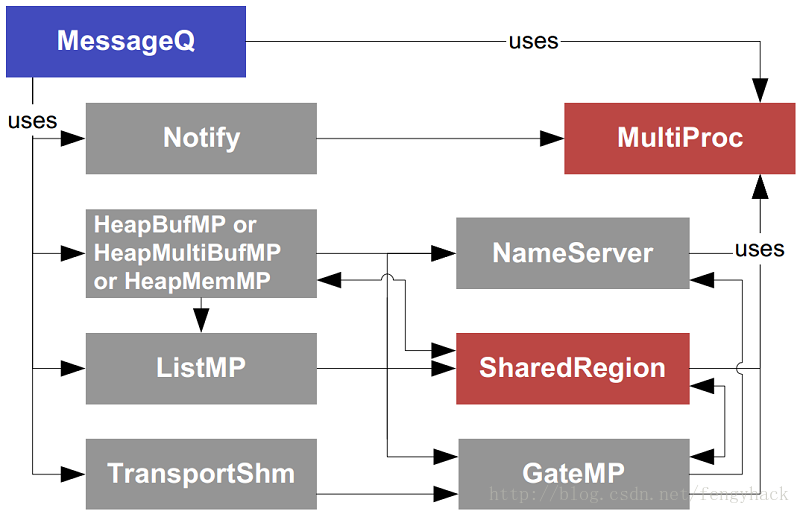

“消息队列”(MessageQ)模型



以下介绍Notify示例的创建过程以及测试结果。

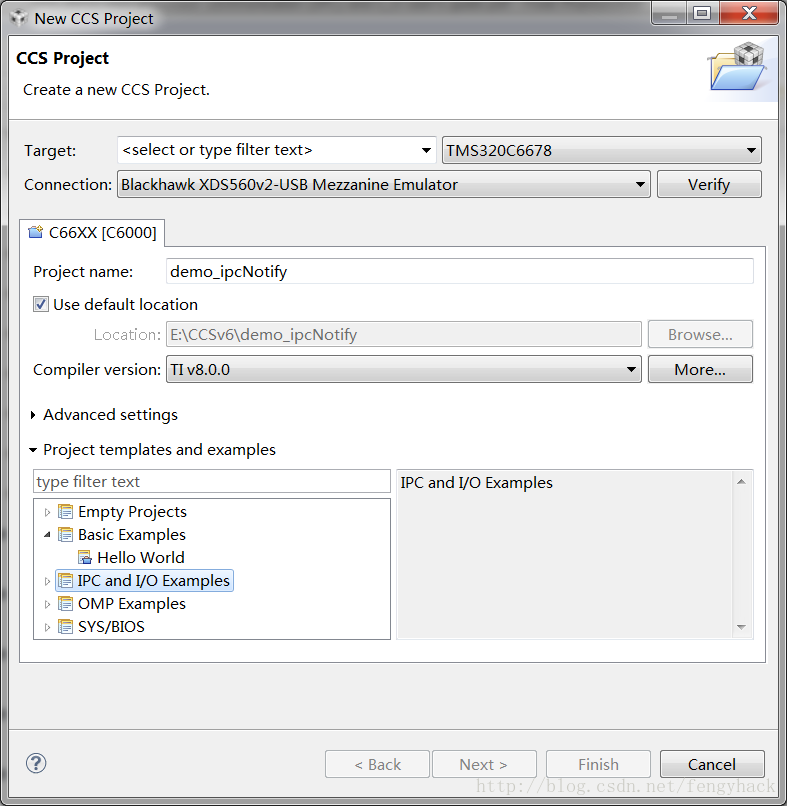

首先新建一个项目，取名demo_ipcNotify,项目类型从模板中选择

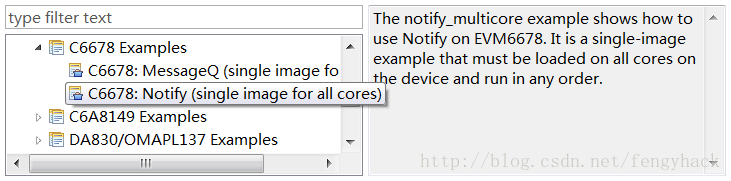

选择"IPC and I/O Examples"分支下的“C6678 Examples”

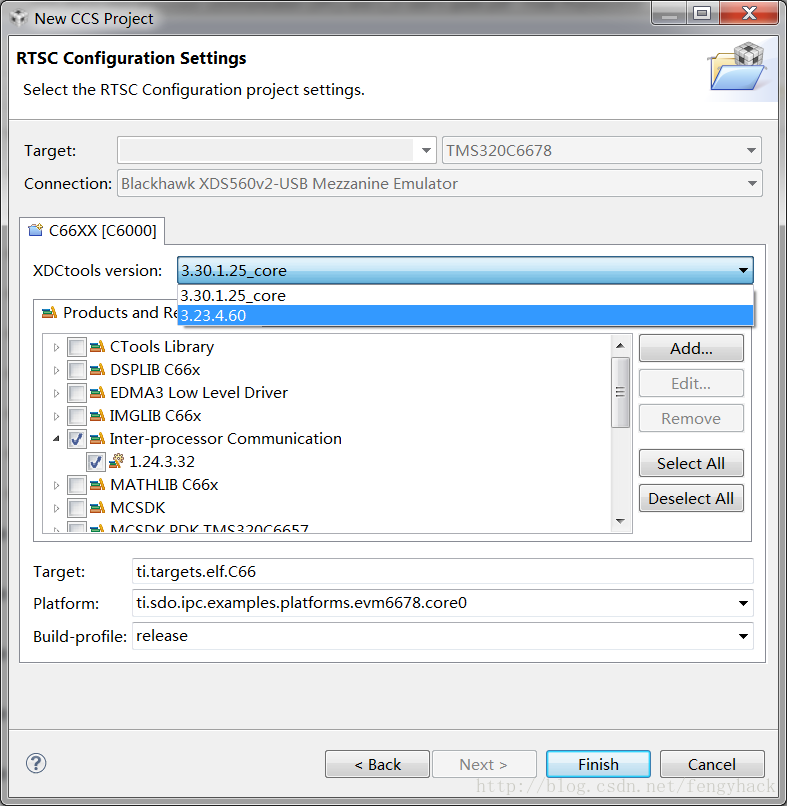

然后【Next】，在XDCtools version选择3.23.4.60（不带"core"后缀的那一个）


创建并编译链接无错误之后执行Debug

建议勾选下方的"Create a debug group for selected cores"

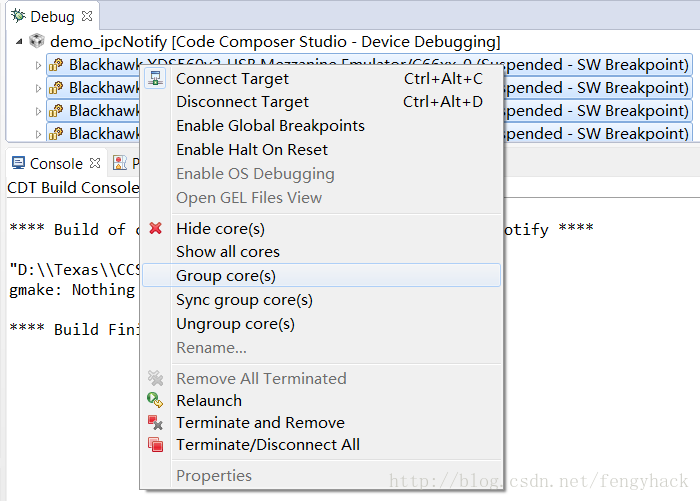

如果没有选，可以在稍后执行如下操作


分组的好处是，当有多个核心加载时，不必一一启动，只需要在组别上点击启动（分组下所有核心全部启动）

这样做虽然不是必要的，但建议这样做。

如果勾选了分组，将会是如下这个样子，测试的时候只需在"Group 1"上点击一次【Step On(继续将执行)】
