【人体姿态】Stacked Hourglass算法详解

Newell, Alejandro, Kaiyu Yang, and Jia Deng. “Stacked hourglass networks for human pose estimation.” arXiv preprint arXiv:1603.06937 (2016).

概述

本文使用全卷积网络解决人体姿态分析问题，截至2016年5月，在MPII姿态分析竞赛中暂列榜首，PCKh（误差小于一半头高的样本比例）达到89.4%。与排名第二的CPM(Convolutiona Pose Machine)1方法相比，思路更明晰，网络更简洁。
作者给出了基于Torch的代码和模型。单显卡，测试时间约130ms，使用cudnn4的训练时间约3天，比CPM方法有显著优势。

本篇博客结合源码，从无到有介绍Stacked Hourglass的搭建思路，之后介绍代价函数与训练过程，最后总结值得学习的思想。

模块化

本篇论文的源码体现了模块->子网络->完整网络的设计思想。

Residual模块

先来复习一下卷积层和pooling层的属性：
核尺寸（kernel）决定了特征的尺度；步长（stride）决定了降采样的比例；算子的通道数（channel）决定了输出数据的层数/深度

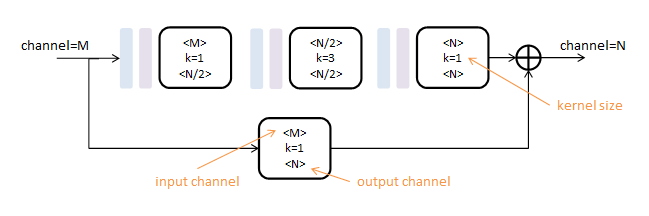

本文使用的初级模块称为Residual Module，得名于其中的旁路相加结构（在这篇论文中2称为residual learning）

第一行为卷积路，由三个核尺度不同的卷积层（白色）串联而成，间插有Batch Normalization（浅蓝）和ReLU（浅紫）；
第二行为跳级路，只包含一个核尺度为1的卷积层；如果跳级路的输入输出通道数相同，则这一路为单位映射。
所有卷积层的步长为1，pading为1，不改变数据尺寸，只对数据深度（channel）进行变更。
Residual Module由两个参数控制：输入深度M和输出深度N。可以对任意尺寸图像操作。

设计思想：channel大的卷积，kernel要小；kernel大的卷积，channel要小。
其实许多网络已经隐含了模块化的思想，例如AlexNet中重复出现的conv+relu+pool模式。

作用：Residual模块提取了较高层次的特征（卷积路），同时保留了原有层次的信息（跳级路）。不改变数据尺寸，只改变数据深度。可以把它看做一个保尺寸的高级“卷积”层。

Hourglass子网络

Hourglass是本文的核心部件，由Residual模块组成。根据阶数不同，有不同的复杂程度。

<
