嵌入式开发--USB转RS485和TTL电平

最近做一个项目，用到RS485通讯， 这玩意很常见，就不多说了，简单的说，就是类似半双工的RS232，但只用2根线，而RS232要用到至少3根线。

在开发的过程中，需要在进行485通讯时，监控设备的通讯信号，它是RS232的TX，但是用的是3.3V的TTL电平信号，我手上虽然有2个USB转485模块，但是都没有TTL接口，拆开一个试图从中引出TTL接口，但测试发现它用的是5V的TTL电平，不满足需要。再加上以前烧过好几个这种模块，于是决定自己做一个。

自己做的话，需要满足几个功能：
1、需要同时支持RS485和3.3V的TTL电平两种接口
2、将+3.3V电源引出，以方便以后的调试
3、用Type-C接口，这玩意支持正反插，用起来方便
4、以前烧过几次，所以要加上保护电路，一方面不容易烧毁，再就是即使烧毁接口也不能继续烧毁其他电路，所以需要加前后级隔离
5、尽量小巧

网上一般用CH340来做这种电路，于是选了CH340C来做方案。网上找的参考电路很多，再加上B0503S模块来隔离电源，π121M31来隔离接口，后面再加几个TVS管，基本上就行了。
网上的自动收发电路方案多数是用的三极管，我这里用了一个非门，可以得到更好的波形和速度。

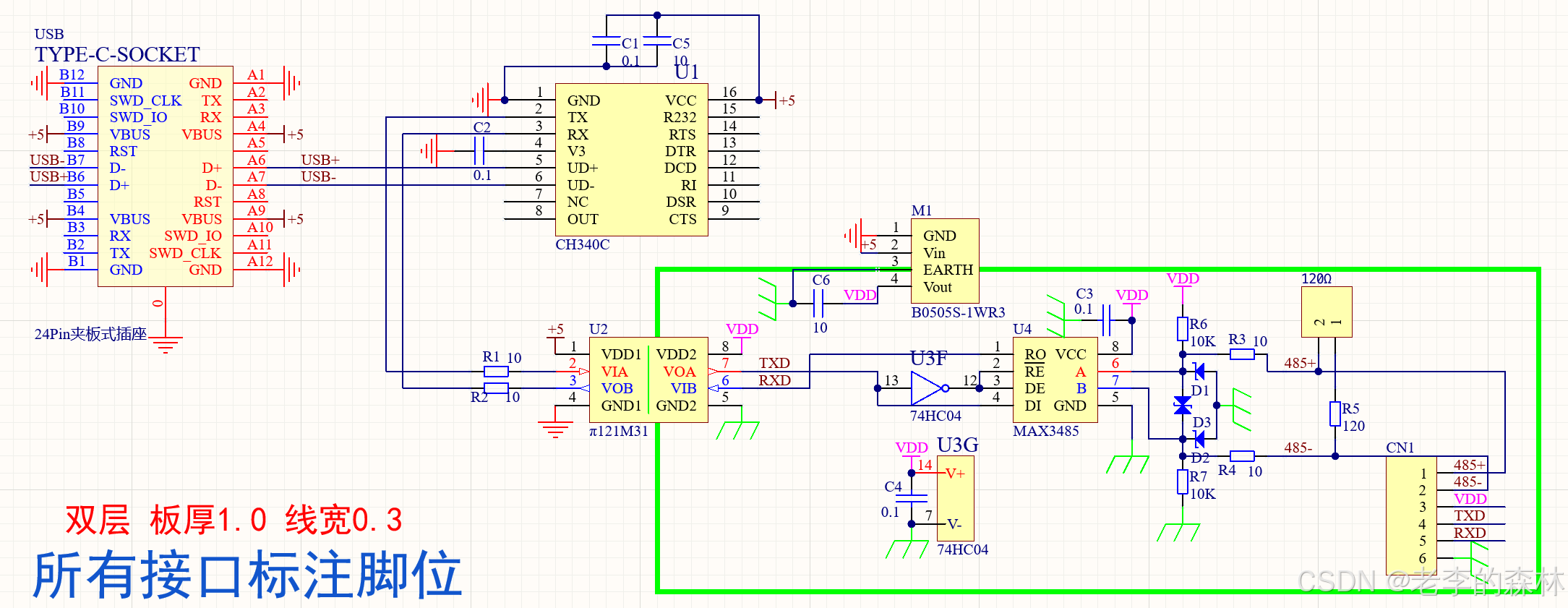

自制电路如下：

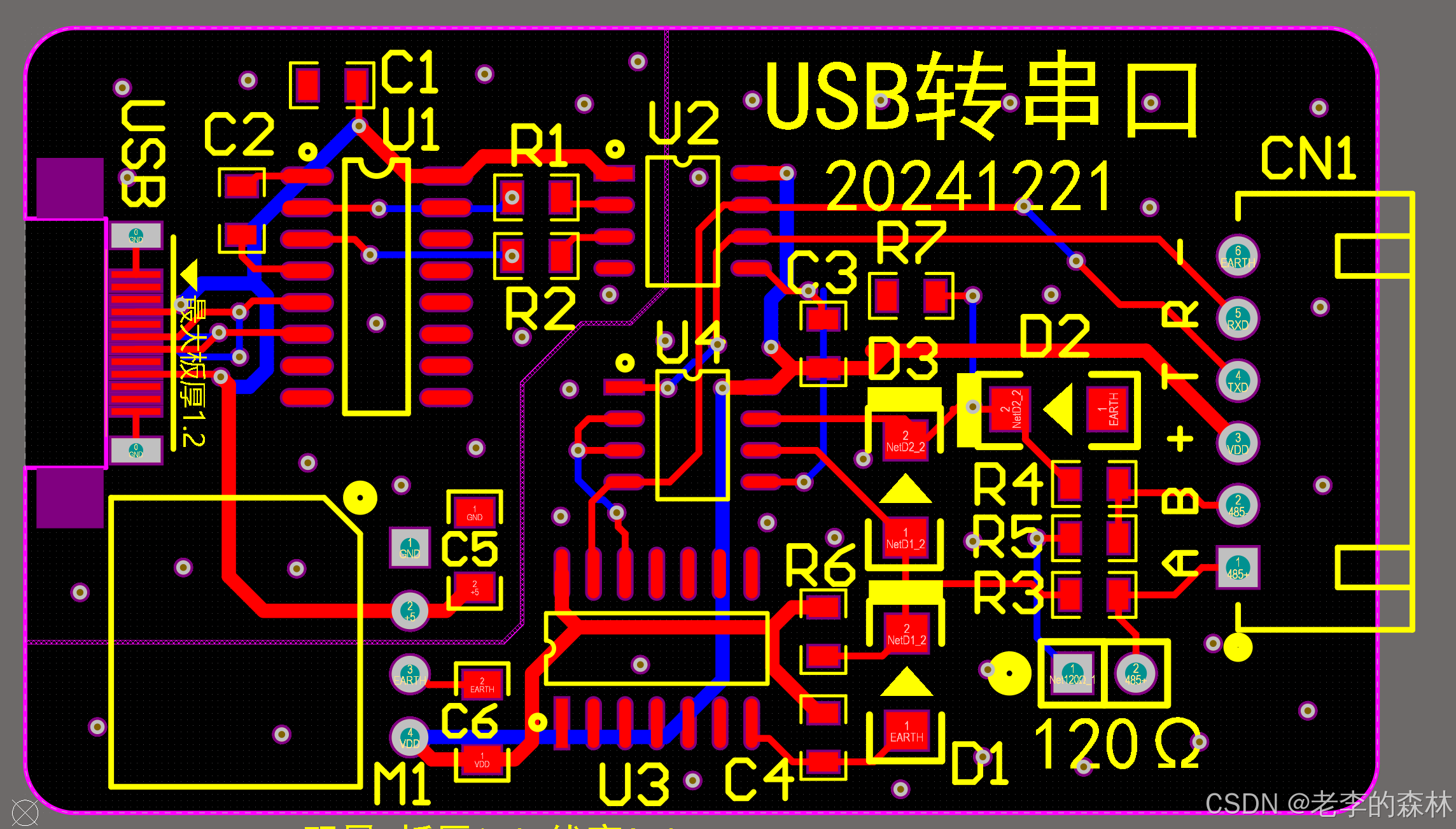

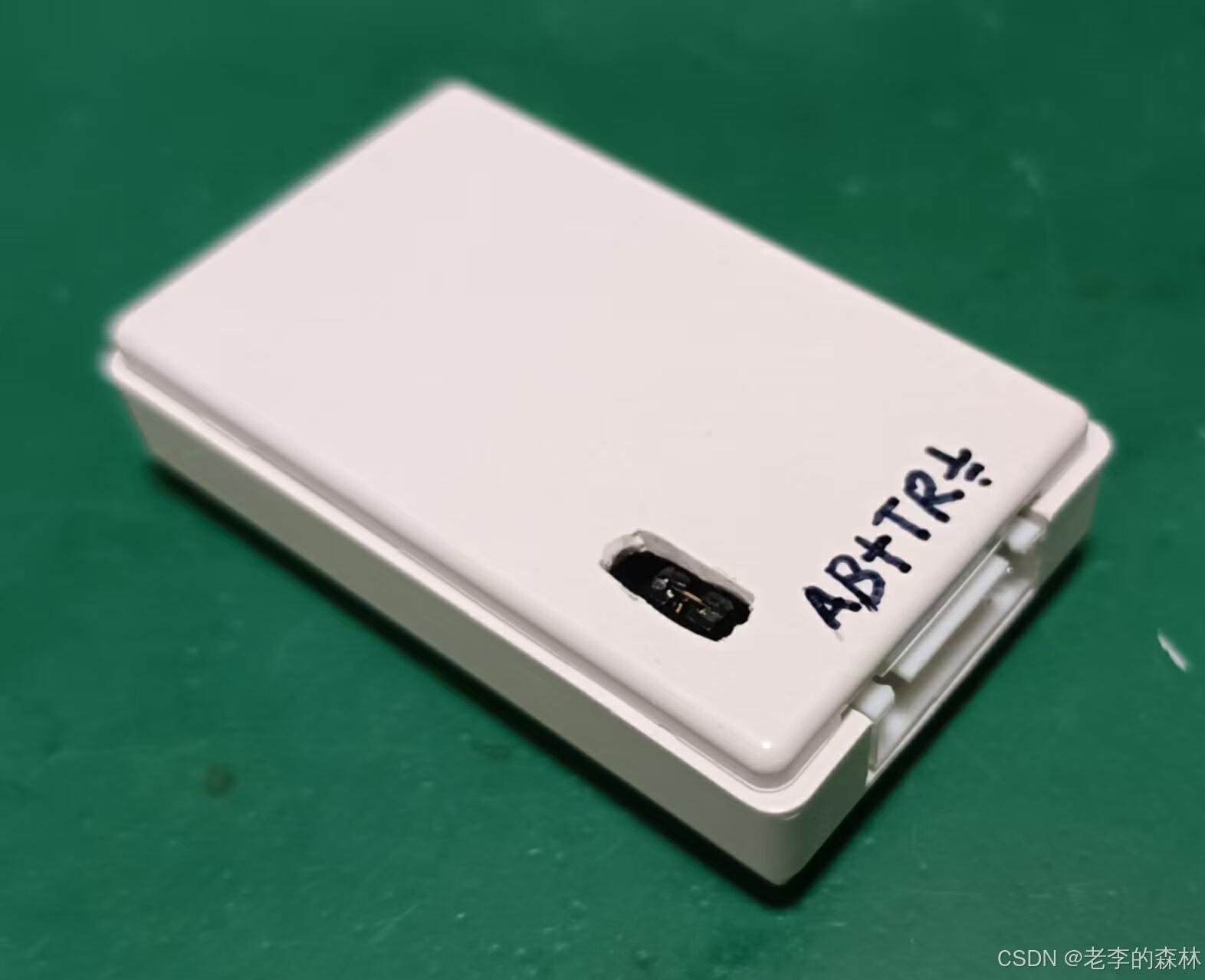

这个电路板的尺寸可以适配58x35x15的ABS防水盒，盒子一元一个包邮。自己用刀切两个槽就可以装配。120欧电阻如果默认带上的话，可以直接把跳线短路，从而不开跳线的孔。

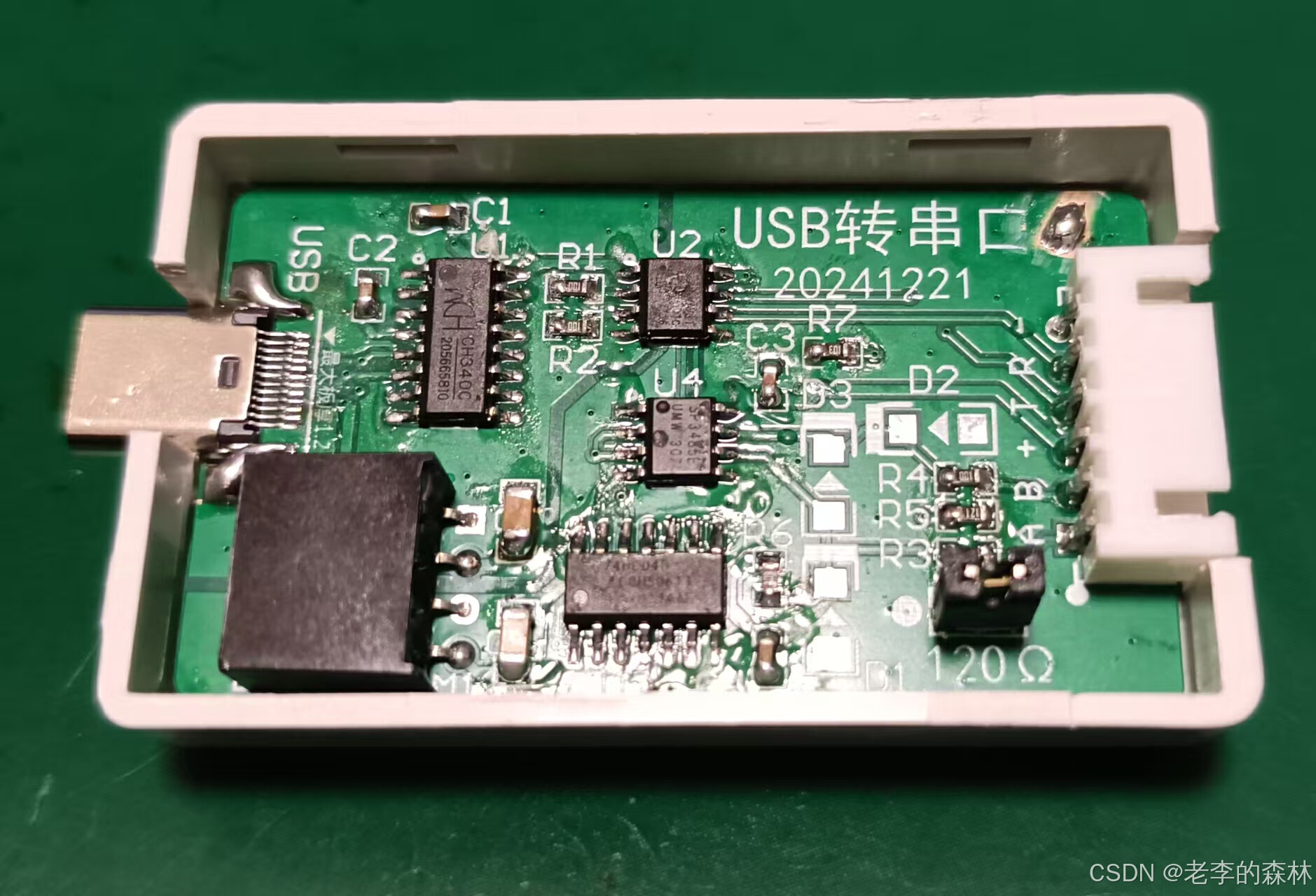

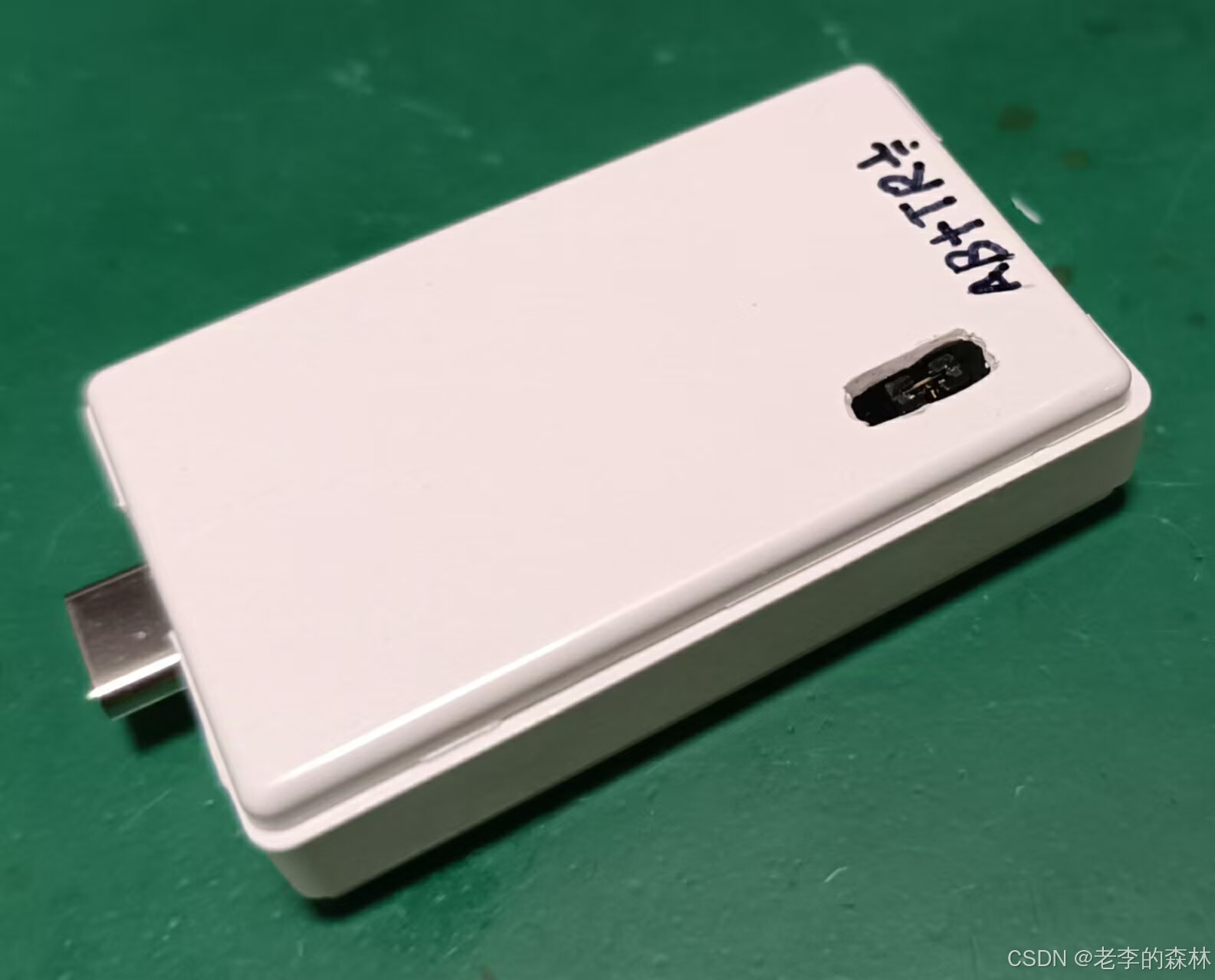

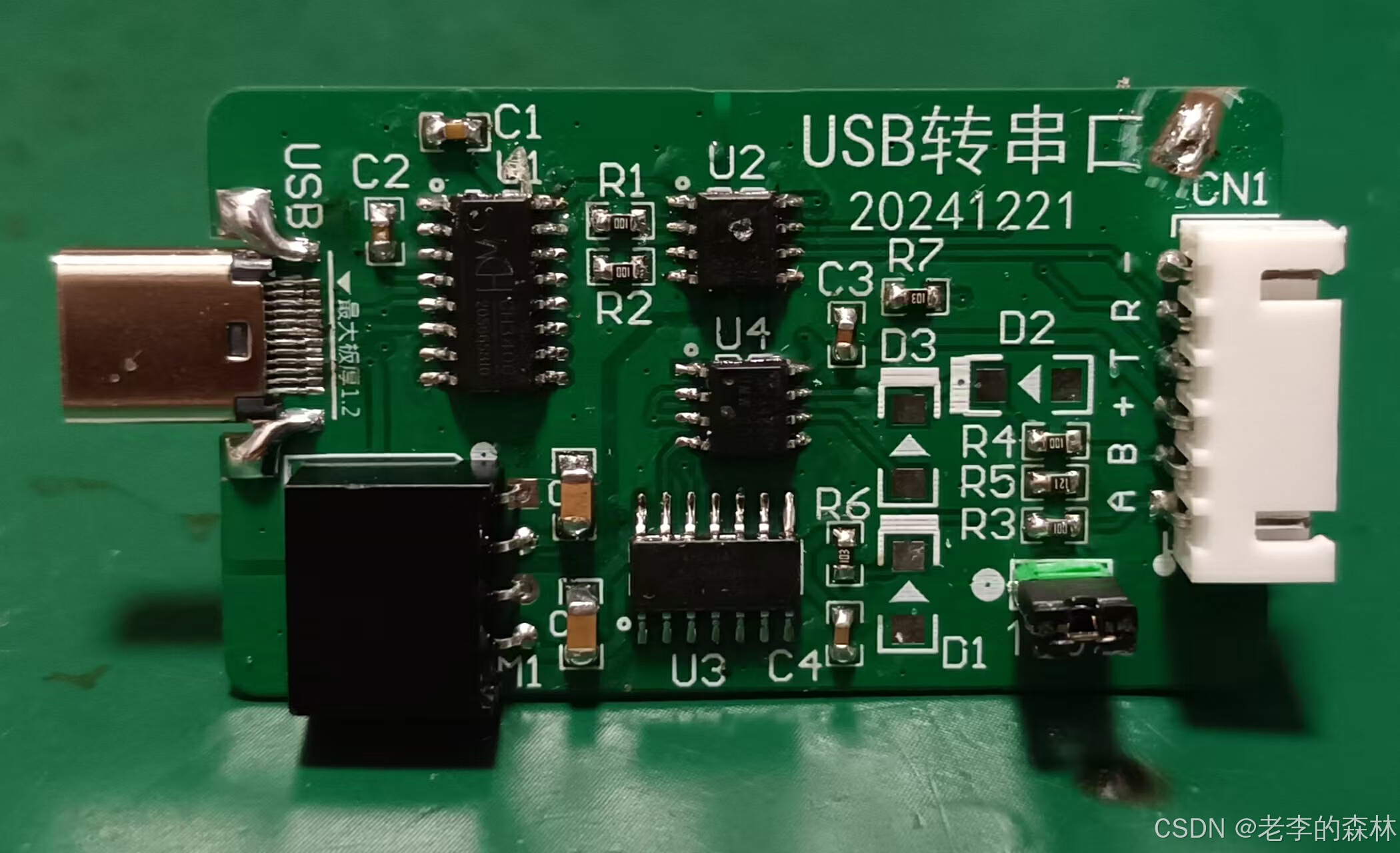

装好以后的效果如下图：

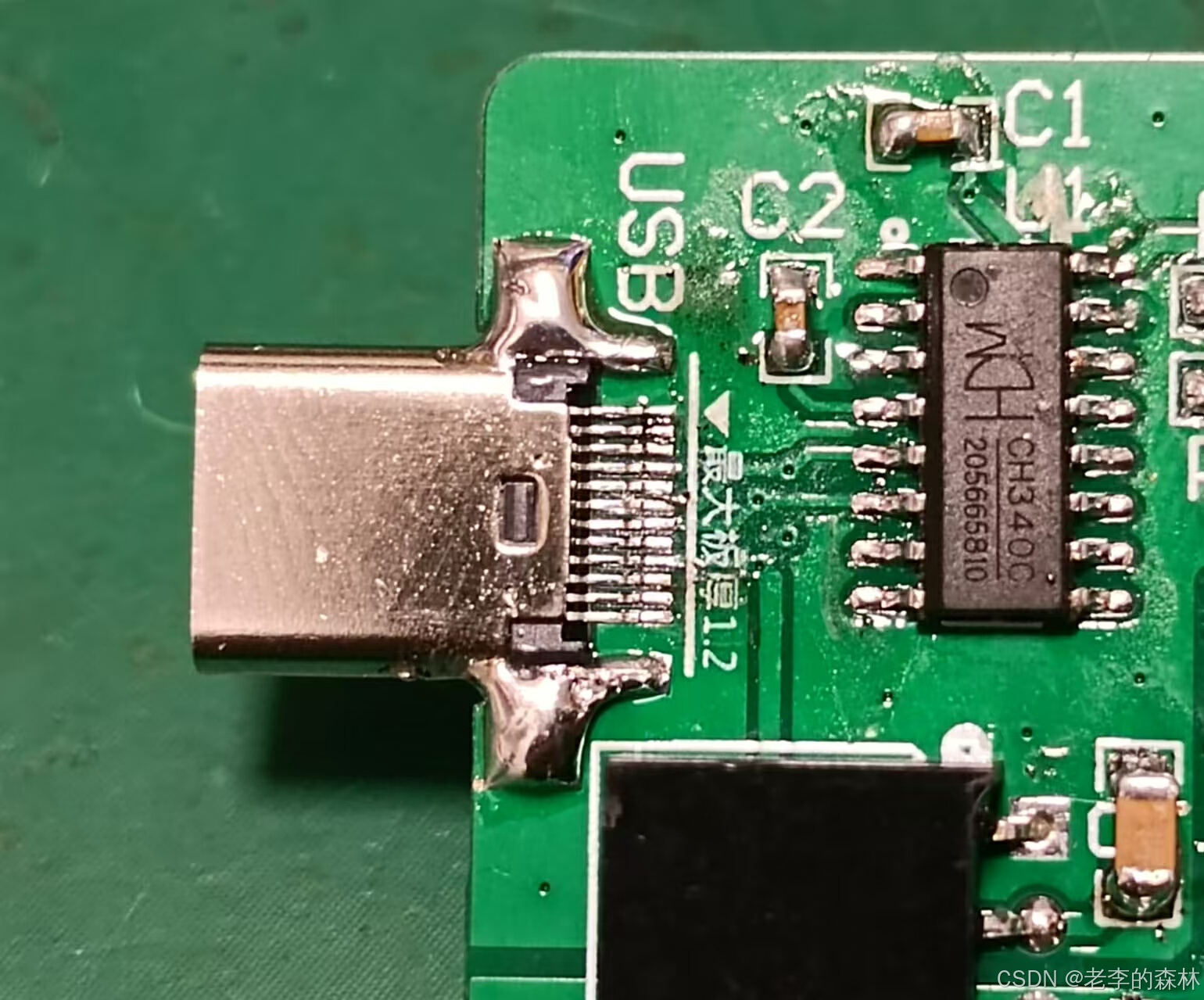

Type-C的夹板式连接器，母头，做了内嵌，侧面可以焊到板子上以增加强度。插上Type-C的USB数据线就可以了。
TVS保护管还没有到货，等来了再焊上。

资源下载地址：https://download.csdn.net/download/13011803189/90184129
第2版电路板下载：https://download.csdn.net/download/13011803189/90656897
