Amesim基础篇-元件详解-流体库管路

1 流体类型选择

如下图1所示，流体可以选择流体库中自带的流体。常用的流体类型为50%乙二醇溶液（EG50W50 coolant）。

2 管路

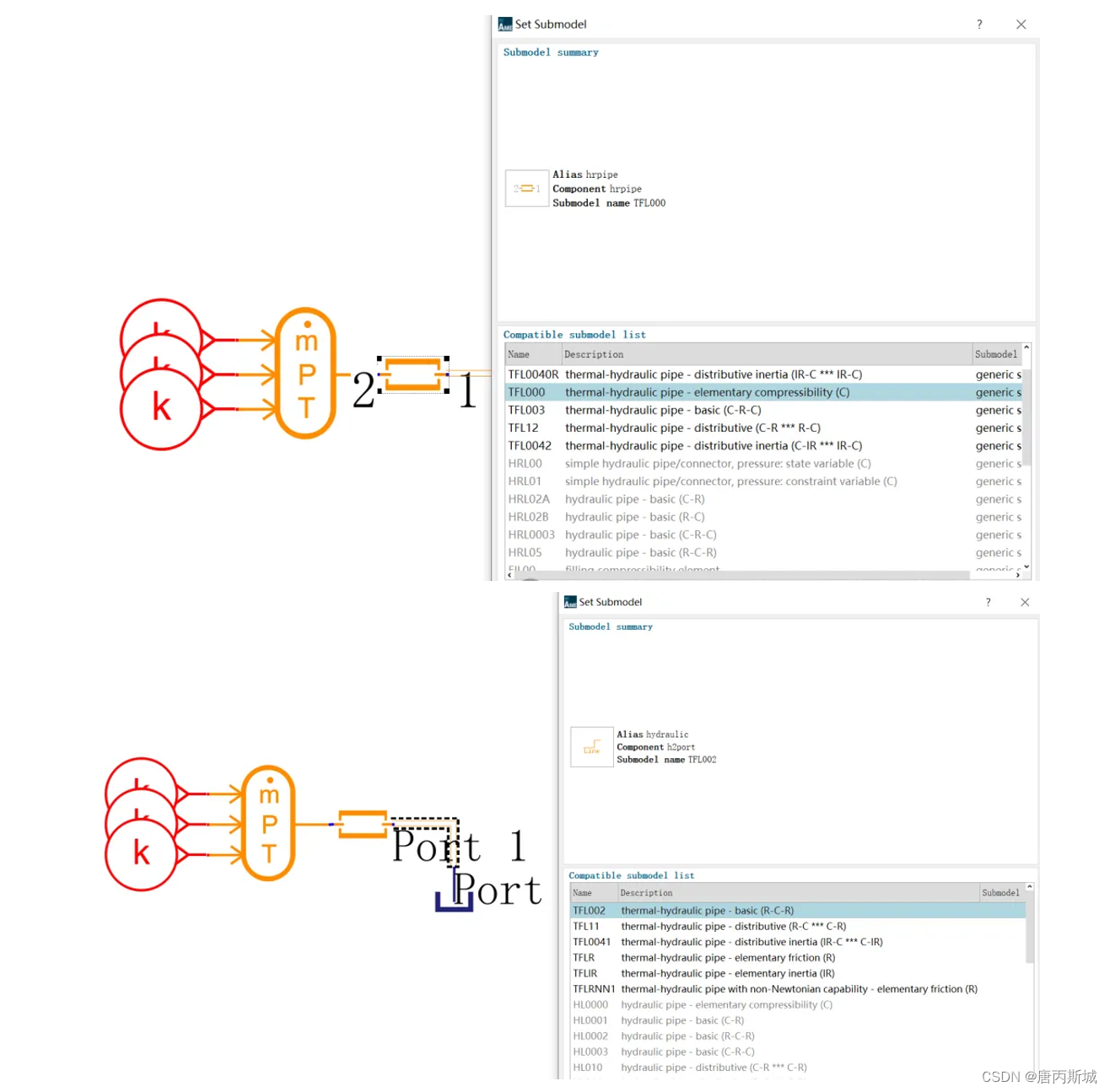

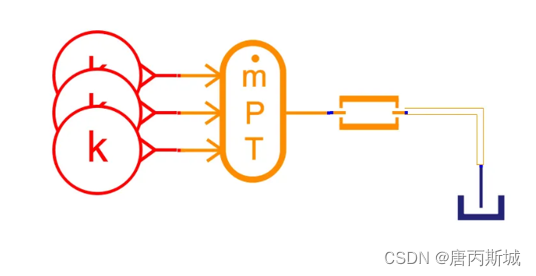

该模型是常用的管路，如下图所示。如之前所讲的建模原则：严格遵循R-C-R-C的原则。下图中的管路我们选择纯C模型（见图4），而水壶也是C元件，那么管路与水壶之间的连接就会是R-C-R（见图5）。

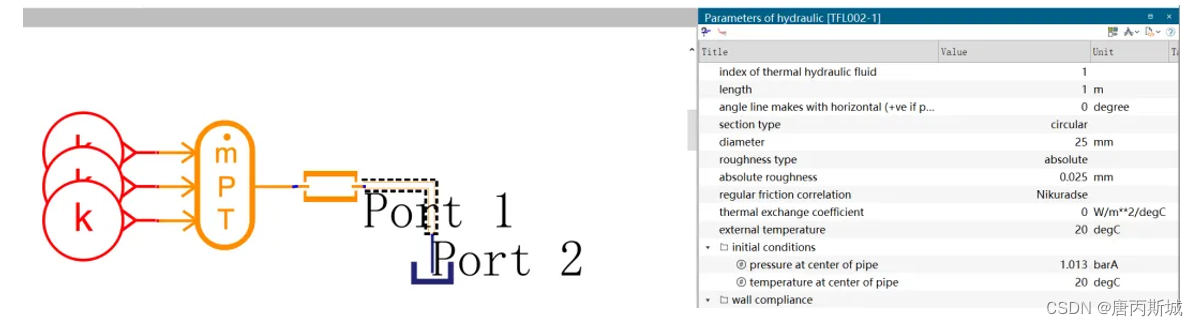

这里需要注意的是，若出现两个C元件相连，连接的线就会自动变成R-C-R模式，如上图5所示，显示为空心线若连接线变成了这种形式，就要对其输入参数，如下图6所示。这给后续的模型参数输入、修改等均带来不小的工作量。

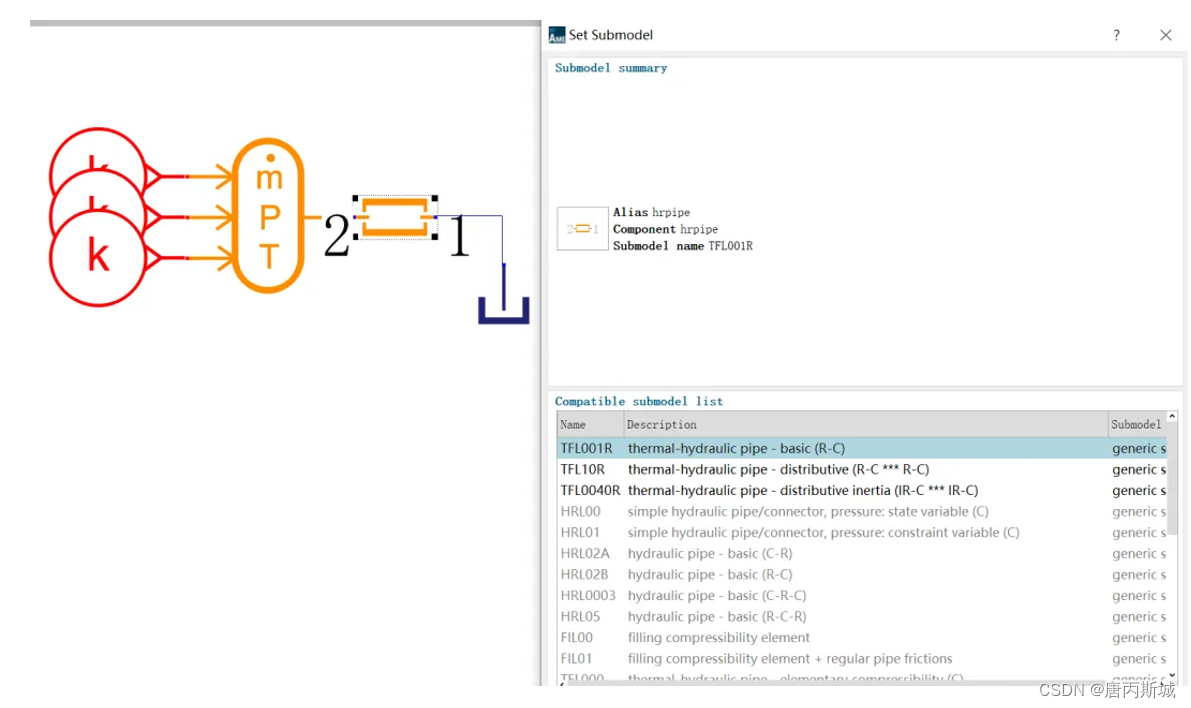

因此在搭建模型时尽量避免此类问题出现。上述模型清除子模型后，更换管路模型选择为R-C。连接线就会变成实心线。

3 阻力管

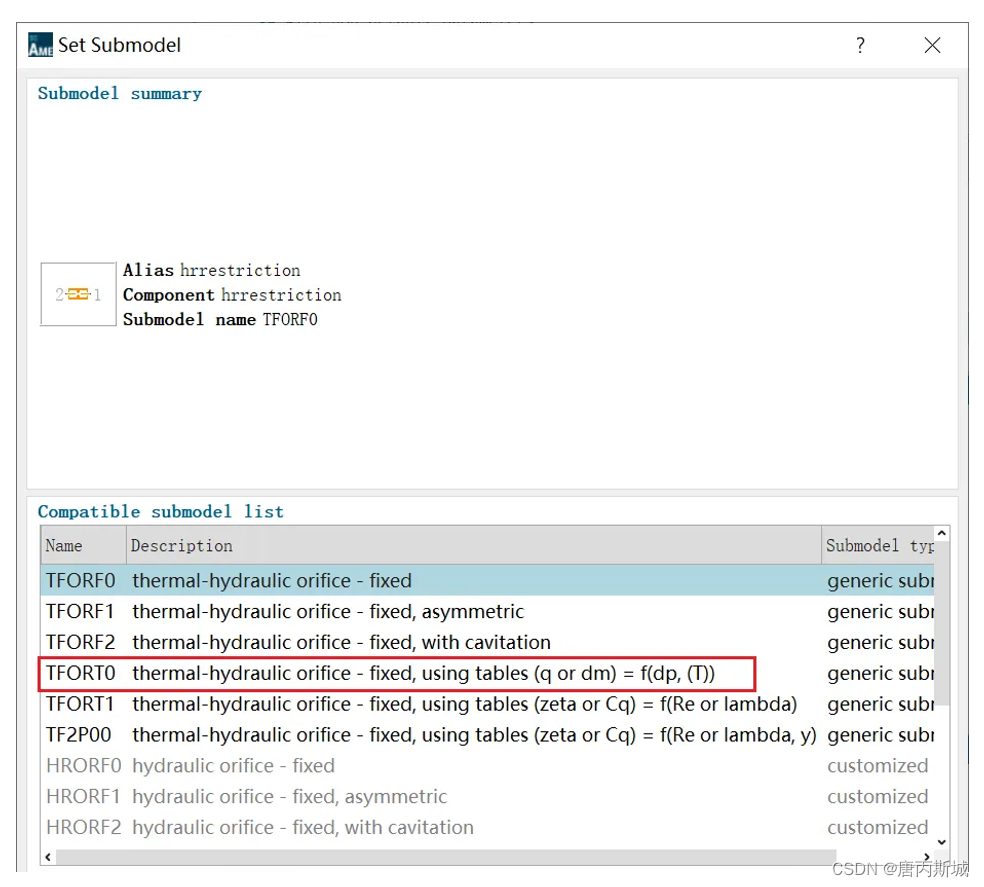

阻力管路主要用于模拟非常规管路或带阻力的管路，可以将现有的PQ数据输入，但需要注意的是该管路只有阻力性能，没有容积性能。子模型选择"TFORT0 thermal-hydraulic orifice-fixed,using table (q or dm)=f(dp,(T))"。

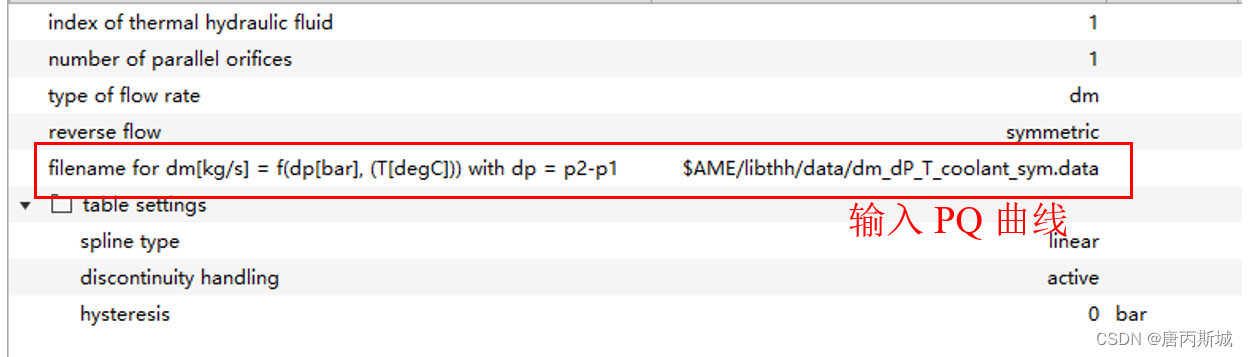

选择上述子模型后，进入参数界面。此时可在“filename of dm[kg/s]=f(dp[bar],(T[degC]))with dp=p2-p1 ”中输入表格。此时需要注意的是，输入的数据要根据符合filename of dm[kg/s]=f(dp[bar],(T[degC]))with dp=p2-p1的形式。该处要求输入2D表格，流量根据压力与温度变化，即流量m（kg/s）=（温度T（degC），压力P（bar））。通知需要注意的是单位保持一致。

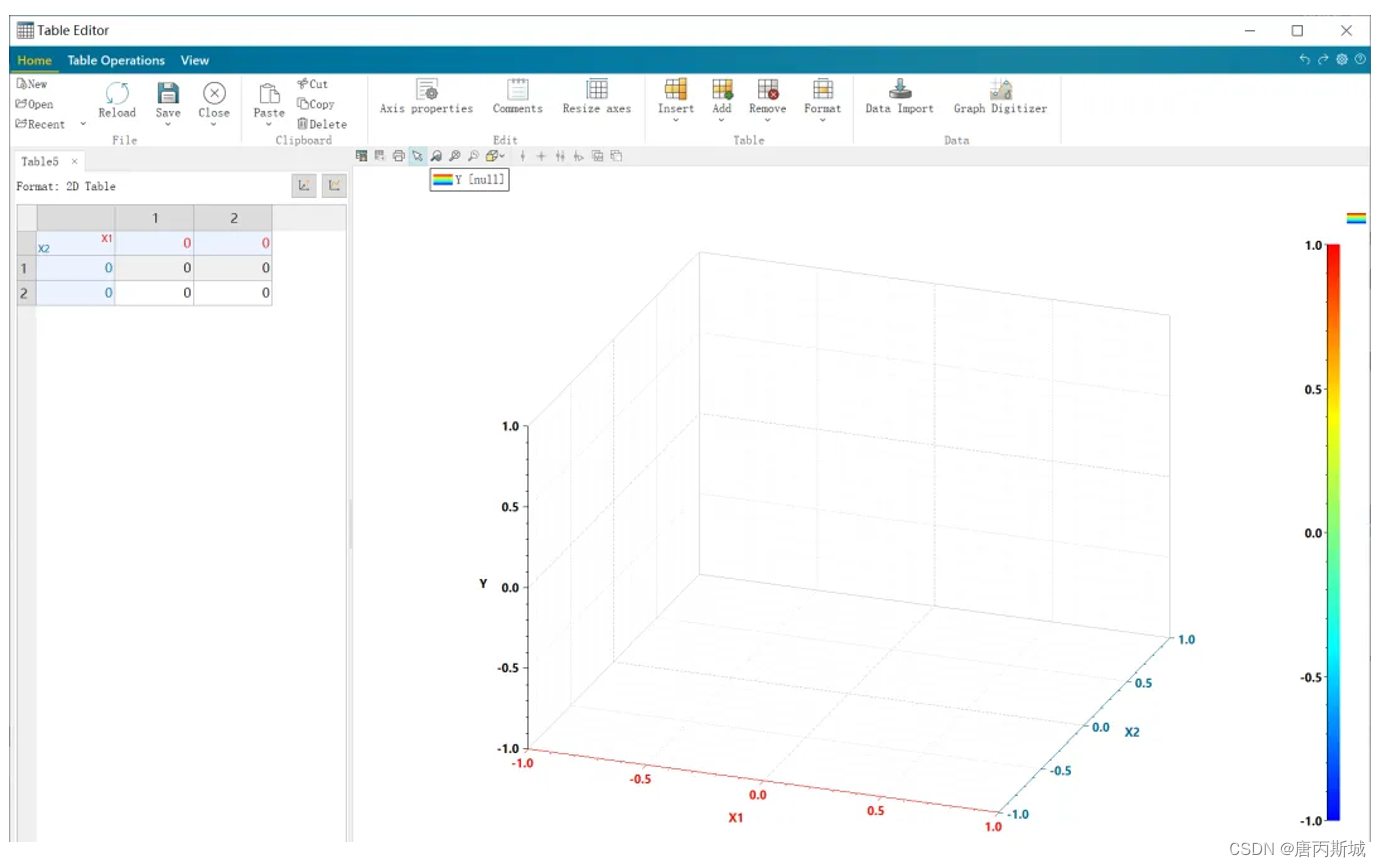

如下图所示，2D表中输入流量m（kg/s）=（温度T（degC），压力P（bar））；根据输入要求“filename of dm[kg/s]=f(dp[bar],(T[degC]))with dp=p2-p1”中的“f(dp[bar],(T[degC])”从左到右依次对应X1，X2。

当然也可将压降拿到元件外，单独输入压降数据进行计算，后续会进行详细讲解。

4 换热管路

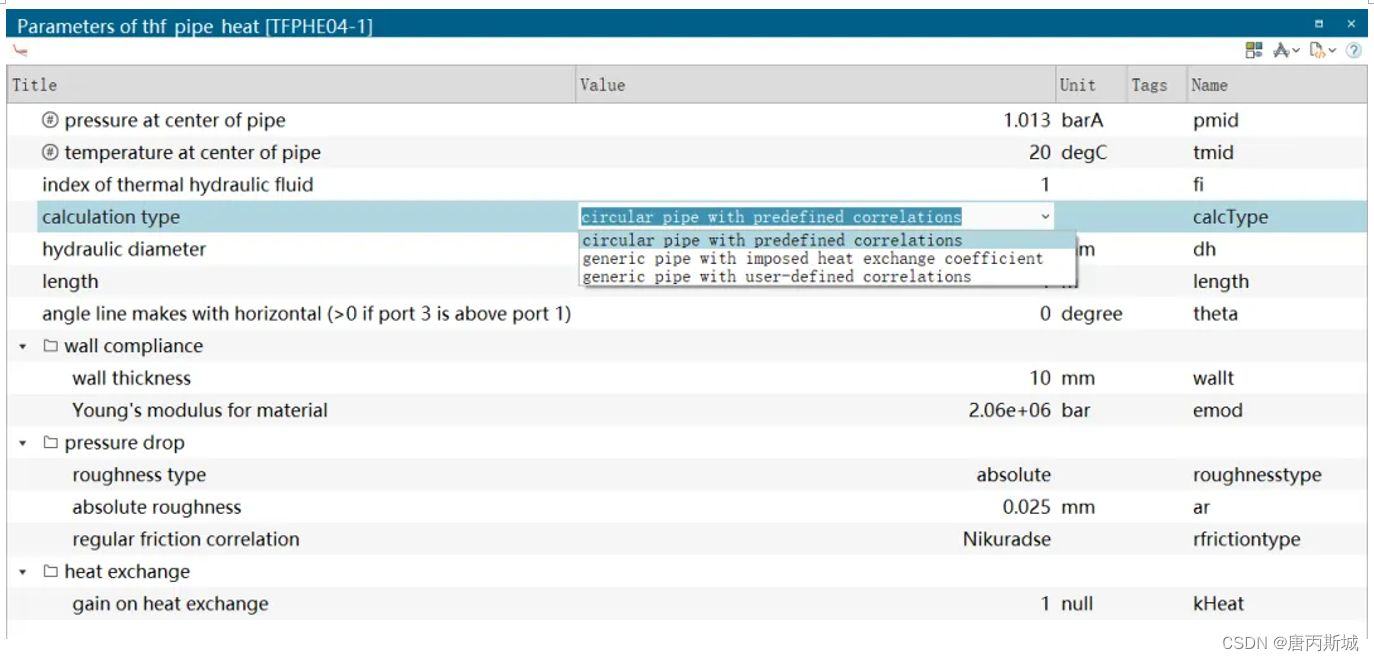

换热管路主要计算流体与外壁的换热，三种类型可供选择（如下图7所示）

4.1 Cicular pipe with predefined correlations:

圆形管路，只需输入管路内径和管路长度即可。另外在“gain on heat exchange“上可以设置换热扩大系数，该部分就主要是用于修正计算误差，可用于标定。

4.2 Generic pile with imposed heat exchange coefficient:

需要输入管路尺寸以及换热面积等数据，给定换热系数。

4.3 Generic pipe with user-defined correlations:

用户自定义参数。可以通过定义水力直径等参数计算换热，内嵌努塞尔公式。
