1. 引言

数字水印是一种在数字媒体中隐藏信息的技术，用于保护版权、认证和数据完整性验证等用途。在本文中，我们将介绍如何设计基于High-Level Synthesis（HLS）的数字水印叠加的IP核，并进行仿真验证。通过将数字水印叠加功能实现为IP核，可以在FPGA等可编程硬件平台上快速部署和集成。

2. HLS简介和背景

High-Level Synthesis（HLS）是一种将高级编程语言（如C/C++）代码转换为硬件描述语言（如Verilog或VHDL）的自动化工具。相比传统的硬件设计方法，HLS可以提高开发效率、降低设计复杂度，并允许软硬件协同设计。在本文中，我们将利用HLS工具设计数字水印叠加的IP核。

3. 数字水印叠加算法

数字水印叠加算法是将水印信息嵌入到原始图像中的过程。常用的数字水印技术包括空域水印和频域水印。空域水印是通过修改像素值来隐藏水印信息，而频域水印则是通过对图像进行变换来嵌入水印。在本文中，我们将实现一种简单的空域水印叠加算法，并将其应用于IP核设计中。

4. 设计基于HLS的IP核

在本节中，我们将详细介绍如何使用Vivado HLS工具设计数字水印叠加的IP核。我们将从设计目标和功能说明开始，然后介绍HLS工具的安装和设置过程。接下来，我们将展示如何使用C/C++代码实现数字水印叠加算法，并将其转换为HLS可综合的形式。最后，我们将进行仿真验证，以确保IP核的正确性和性能。

   // 根据水印位置决定是否添加水印
            if (x_pos >= x_pos_edge && x_pos < x_pos_edge + watermark_width &&
                y_pos >= y_pos_edge && y_pos < y_pos_edge + watermark_height) {

                // 计算水印在当前像素位置的值
                logo_B = 0xff - text[((y_pos - y_pos_edge) * watermark_width + (x_pos - x_pos_edge)) * 3];
                logo_G = 0xff - text[((y_pos - y_pos_edge) * watermark_width + (x_pos - x_pos_edge)) * 3 + 1];
                logo_R = 0xff - text[((y_pos - y_pos_edge) * watermark_width + (x_pos - x_pos_edge)) * 3 + 2];

                // 根据alpha值混合源图像和水印
                dst_B = (int(src_B) + (int)((alpha * logo_B) >> 8)) > 255 ? 0xff : (src_B + ((alpha * logo_B) >> 8));
                dst_G = (int(src_G) + (int)((alpha * logo_G) >> 8)) > 255 ? 0xff : (src_G + ((alpha * logo_G) >> 8));
                dst_R = (int(src_R) + (int)((alpha * logo_R) >> 8)) > 255 ? 0xff : (src_R + ((alpha * logo_R) >> 8));

            } else {
                // 如果不在水印位置，保持源图像的值不变
                dst_B = src_B;
                dst_G = src_G;
                dst_R = src_R;
            }

5. 仿真和性能评估

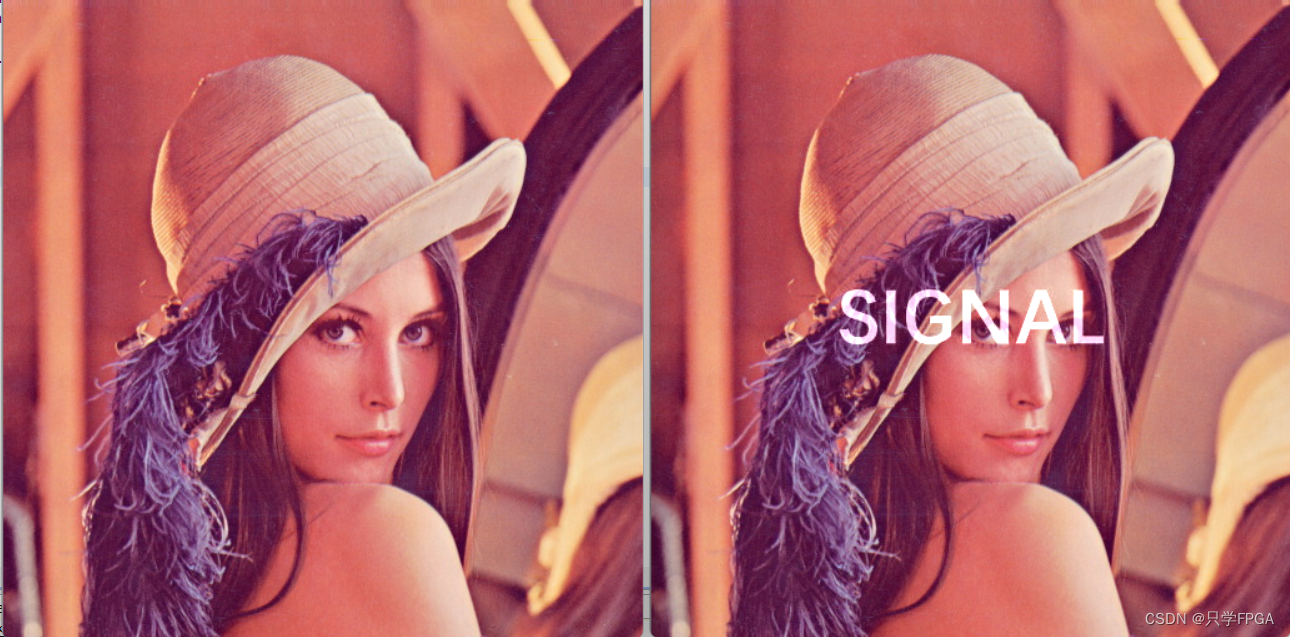

在这一部分，我们将使用Vivado HLS提供的仿真工具对设计的IP核进行验证。我们将介绍仿真测试的设置和参数，并分析仿真结果，包括水印叠加效果和性能指标。通过仿真和性能评估，我们可以验证IP核的功能和性能，为后续的部署和集成提供参考。

	//输入和输出图像
	IplImage* src = cvLoadImage(INPUT_IMAGE);
	IplImage* dst = cvCreateImage(cvGetSize(src), src->depth, src->nChannels);

	//输入和输出AXI4-Stream流
	AXI_STREAM src_axi, dst_axi;

	//水印数据叠加
	IplImage2AXIvideo(src, src_axi);
	img_addweighted_top(src_axi, dst_axi, src->height, src->width, 100);
	AXIvideo2IplImage(dst_axi, dst);

	//显示图像
	cvShowImage("lena", src);
	cvShowImage("lena_colorbar", dst);
