Multisim基于74ls148芯片实现病房呼救系统（编码-解码器的应用）

目录

一、编码器、译码器的原理

二、74LS148芯片和74LS48芯片原理

1.74LS148芯片

EI输入

EO输出

GS输出

A2、A1、A0输出

2.74LS48芯片

三、实例运用：病房呼救系统

总结

---

一、编码器、译码器的原理

编码器（Encoder）的逻辑功能是将2的n次方个输入信号的高/低电平信号编成一个对应的n位二进制代码。译码器（Decoder）的作用正好与编码器相反，是将一个N位二进制代码（N个输入信号）转译为2的n次方个输出的高/低电平信号(或者另一种代码)。

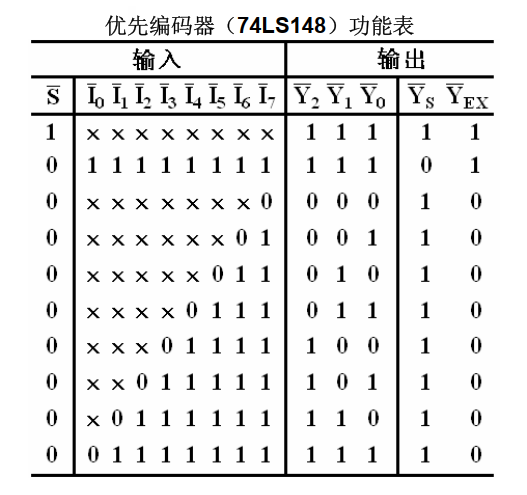

目前经常使用的编码器有普通编码器和优先编码器两类。优先编码器（74LS148）功能表如下所示：

常用的译码器电路有二进制译码器、 二–十进制译码器和LED显示译码器。 在此我们以LED显示译码器为例：

二、74LS148芯片和74LS48芯片原理

1.74LS148芯片

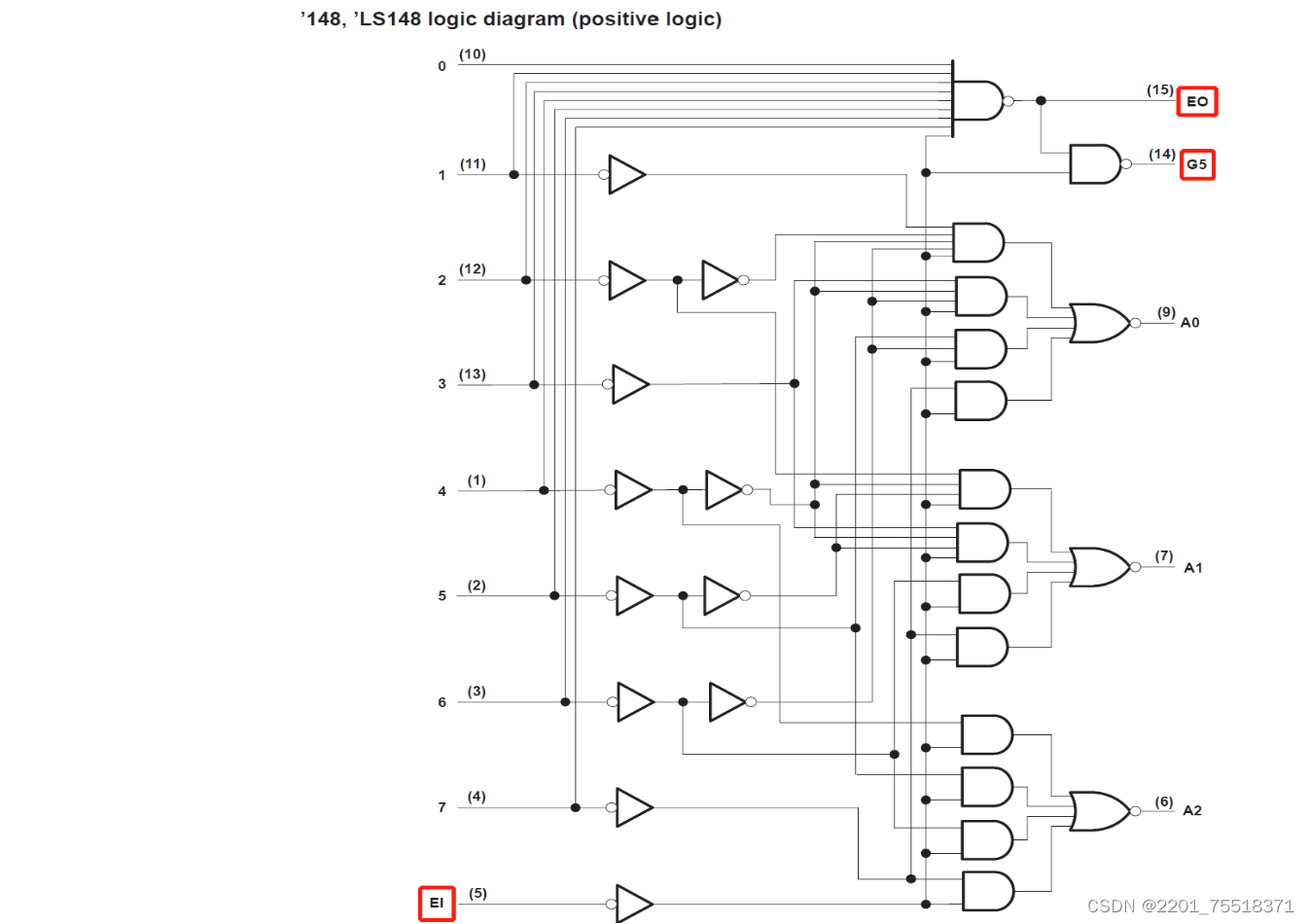

74LS148芯片逻辑图如下：

EI输入

通过分析可知，如果 EI=1 那么通过非门之后该信号线上传输的就是EN=0的低电平，EN信号是后一级电路各个与门的输入之一，这将意味着所有的与门输出都将是0，在经过或非门，最终输出便都是1。此时编码器不能编码输出全为1。（后两级的与门与或非门，其实可以只用一个与或非门即可达到同样的逻辑结果）
所以只有当 EI=0 时，编码器才能工作。

EO输出

这个信号输出其实也被称为编码标志信号，主要用于区分当使能端为1，编码器不能工作而产生全为1的输出以及当使能端为0，编码器工作，但各输入均为1，而产生的全1输出。

GS输出

GS输出是编码器的另一功能输出口，其主要作用是协同EO，EN对电路进行拓展。

A2、A1、A0输出

L=0、H=1、X为无关项，三者按顺序的输出的相反数可看作是其优先编码的二进制

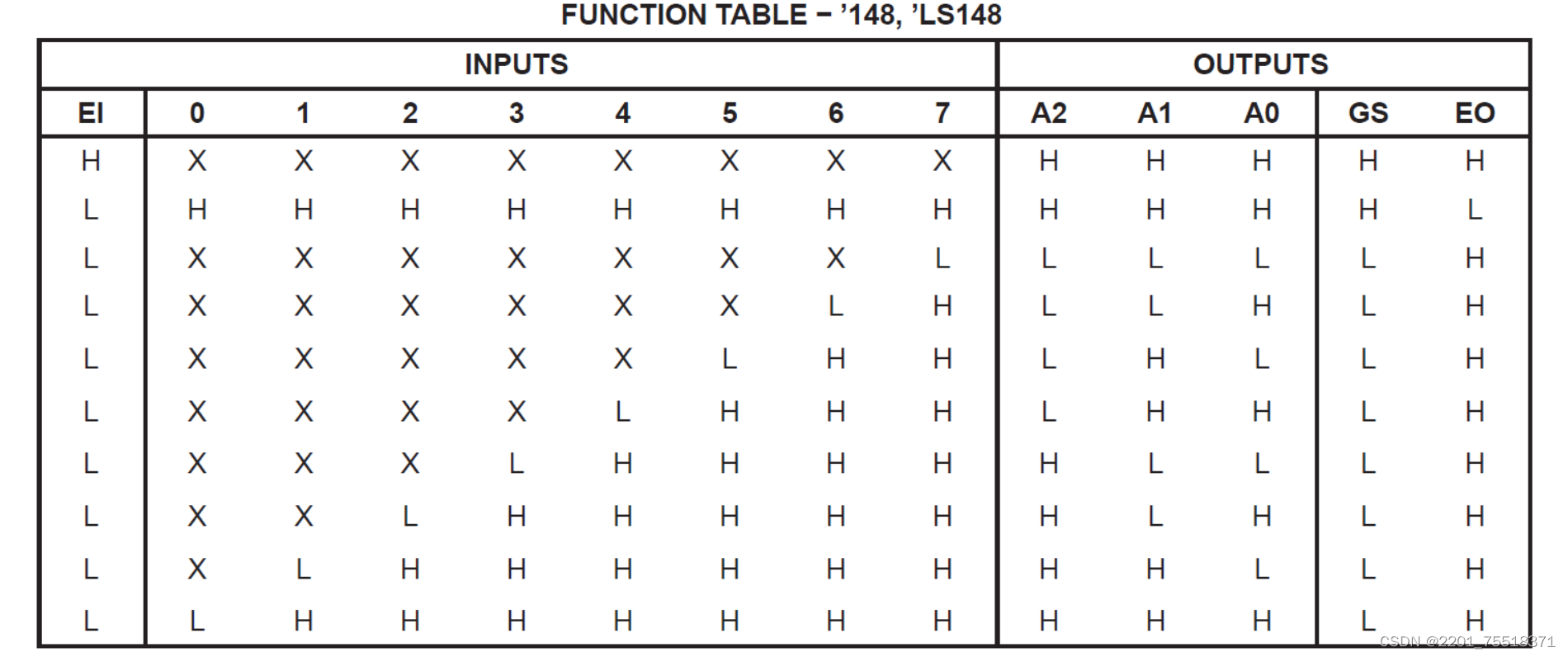

74LS148的真值表如下：

2.74LS48芯片

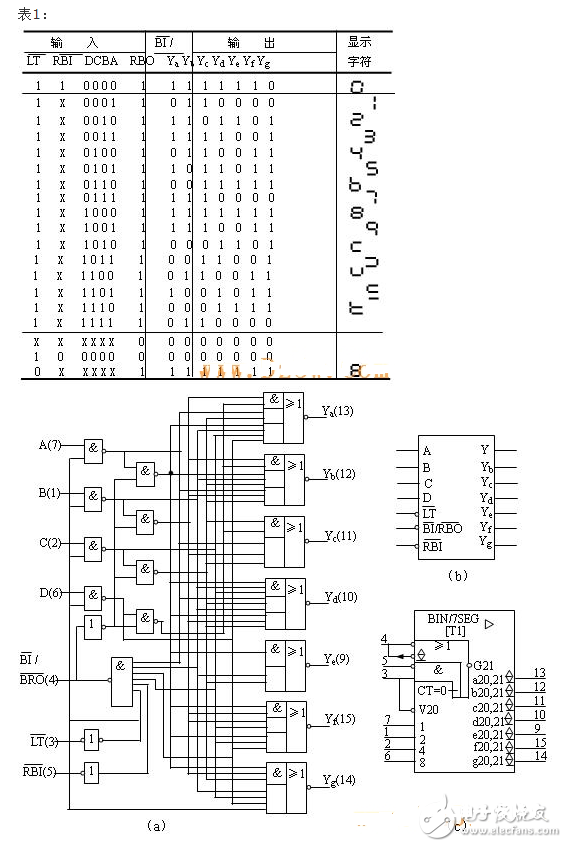

74LS48芯片是一种常用的七段数码管译码器。它的真值表和典型电路如下：

3、验证74LS148与74LS138逻辑功能

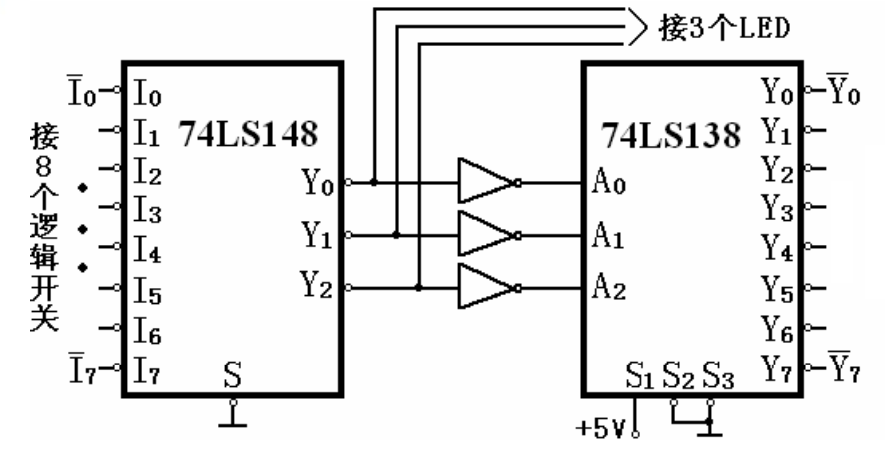

验证电路图如下：

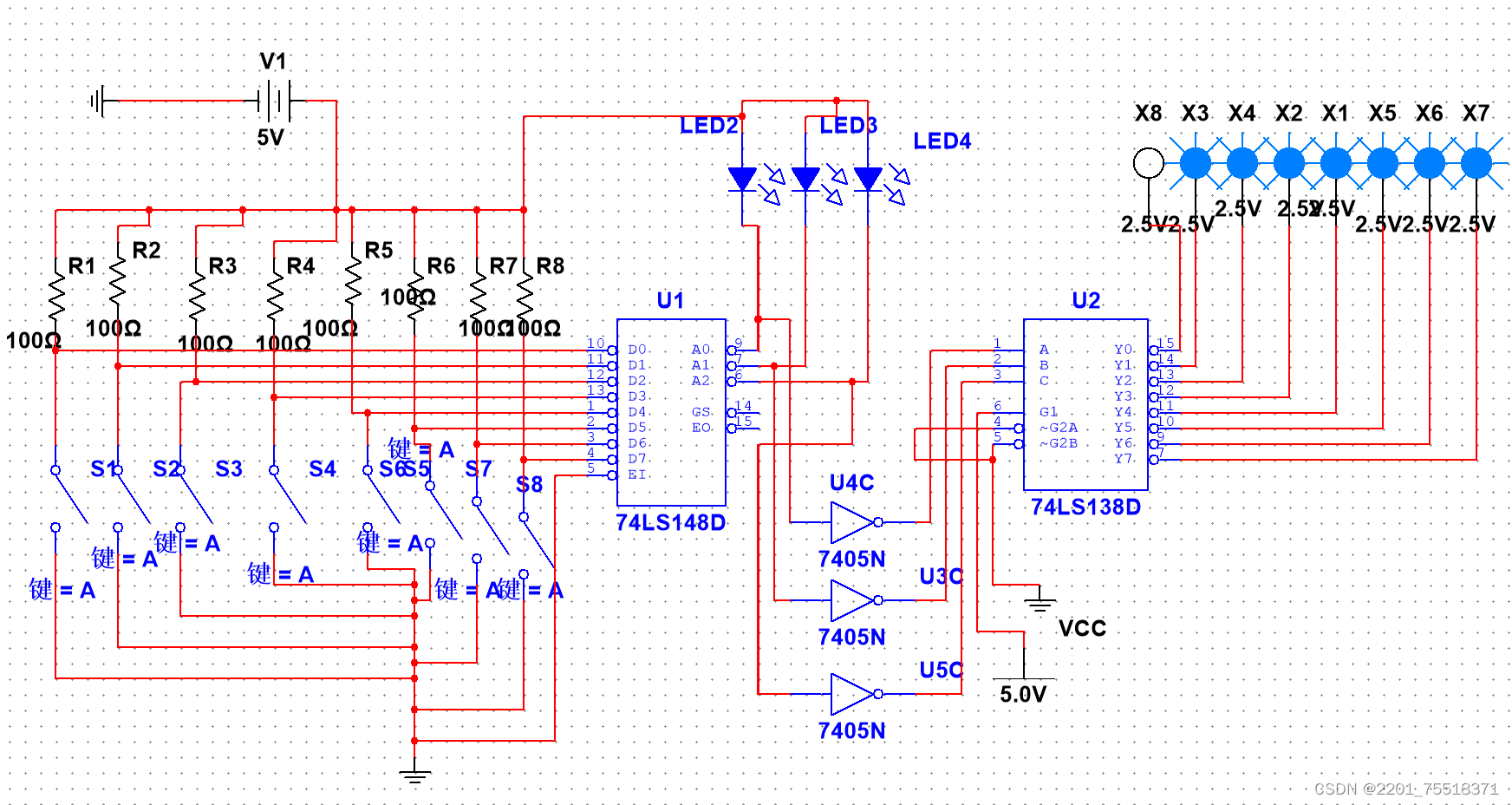

仿真电路图如下：

       74LS148输入低电平有效，14LS输入高电平有效，故中间加上非门可将两个芯片输入输出相连，在74LS148的输出引脚加上LED可直观观察输出信号的高低，而74LS138输出加上可检测电压阈的小灯亦是此道理。从真值表可看出两个芯片的输入输出是相对应的。

三、实例运用：病房呼救系统

       假如有四个病房，四个病人的病情情况不同，分别对应优先级：最高、高、中、低。优先级低的会被优先级高得中断，可以用LED灯的亮灭或者LED数码管情况来代表病人的求助与否。

       根据不同的优先级,我们将最高级用“4”表示，后面根据优先级的降低其数字依次减小。此呼救系统实质为四路抢答器，我们将74ls148芯片和74ls48芯片结合，前者负责编码，后者负责译码，然后用LED屏显示。

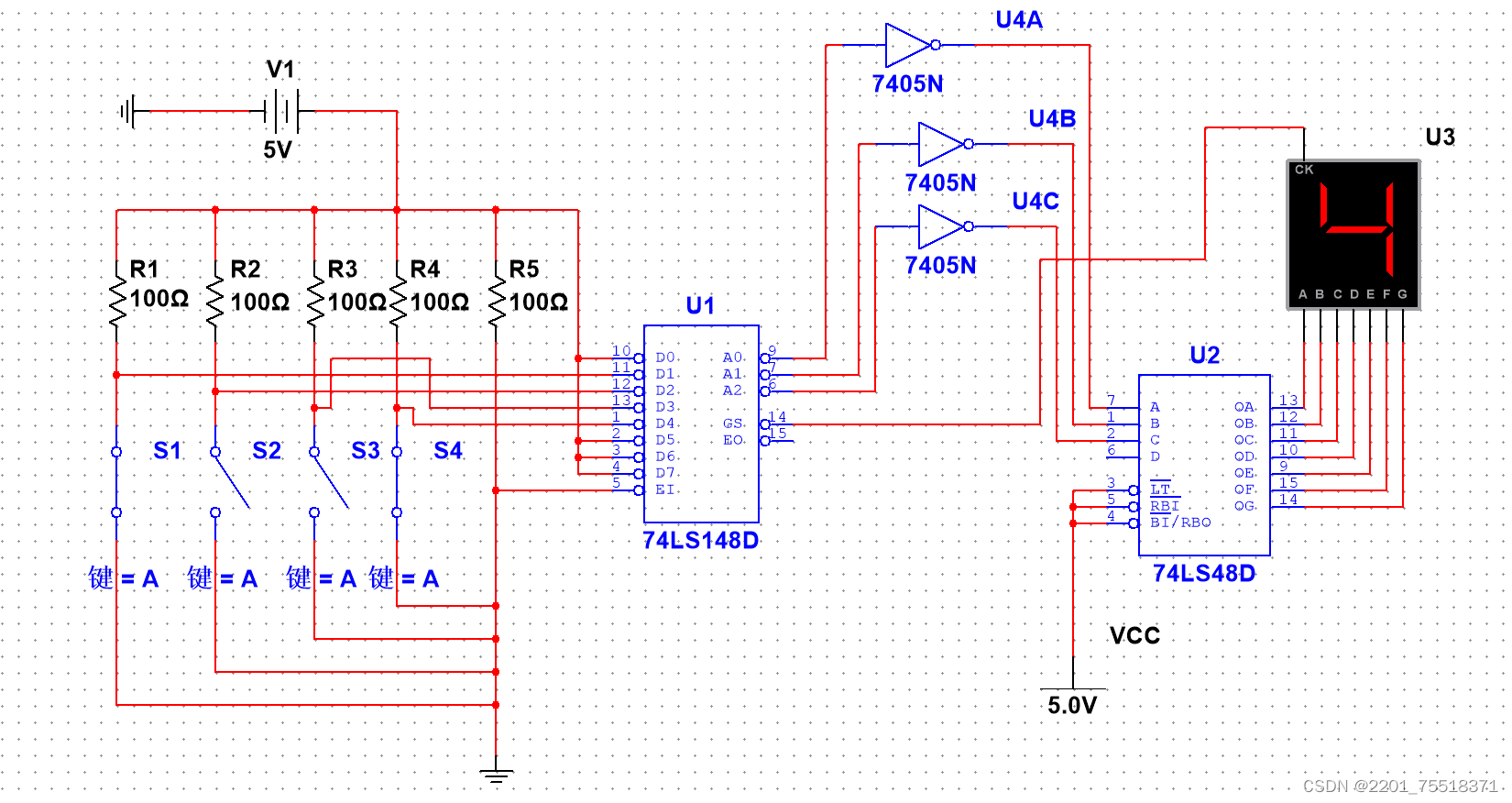

其具体仿真电路如下：

因为74ls148芯片的输出与其输入引脚的序号二进制是相反数，因此在中间加上非门可以在LED屏上更好的表示呼救的是哪个病房。

---

总结

     要做出这个四路抢答器需要对74ls148芯片和74ls48芯片的原理加以熟悉，特别需要注意其真值表，并根据自己的需求加以利用。
