74LS20与74LS00逻辑门电路分析

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

目录

一、74LS20芯片

二、74LS00芯片

1.结构原理图

2.仿真电路

总结

---

一、74LS20芯片

74LS20的仿真电路由四个输入和一个异或门组成

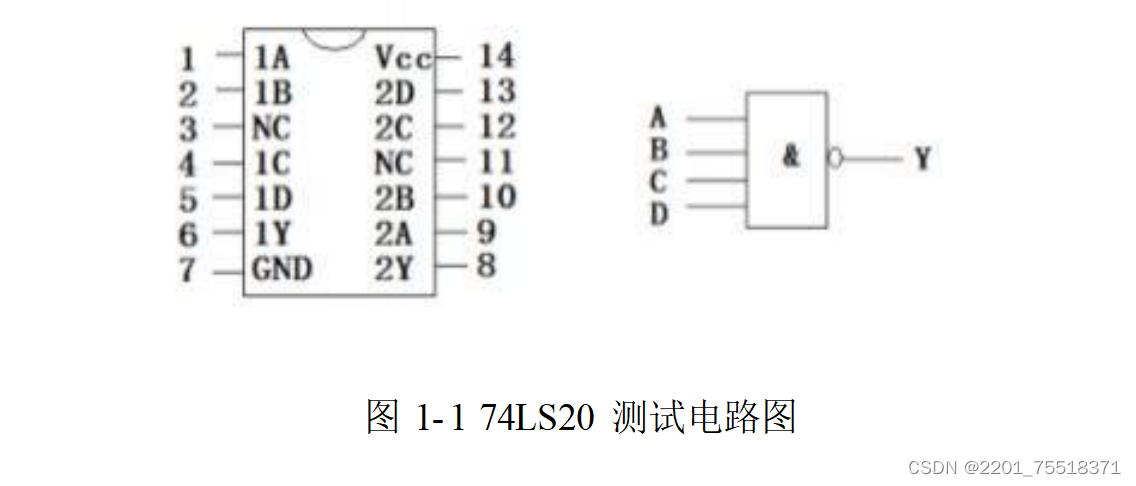

74LS20  芯片 14  引脚接入+5V，74LS20  芯片 7  引 脚接入地 0V，其结构图如下：

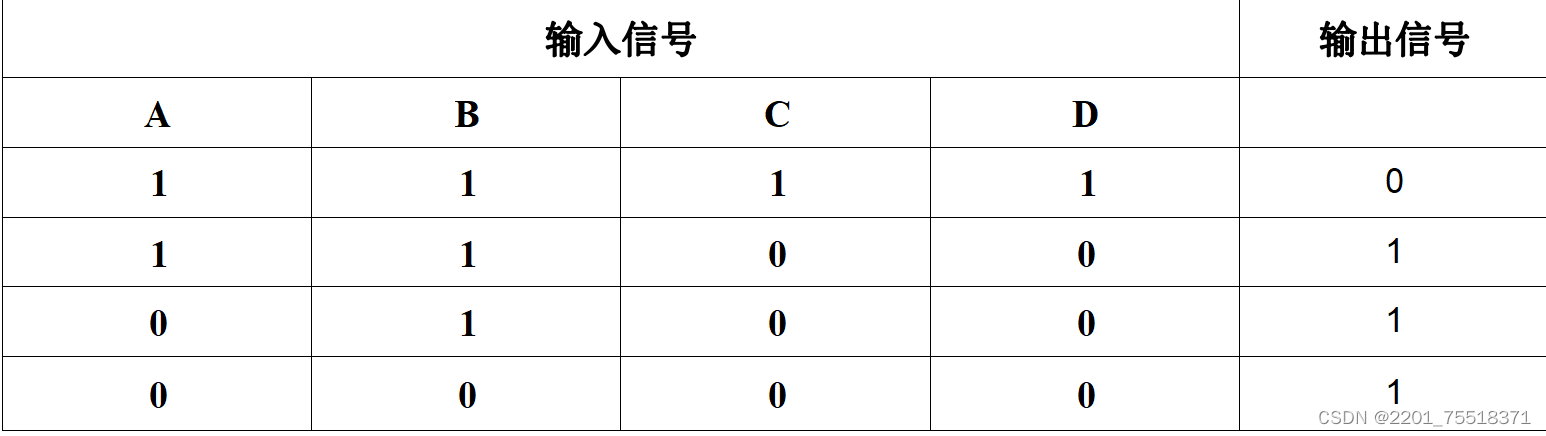

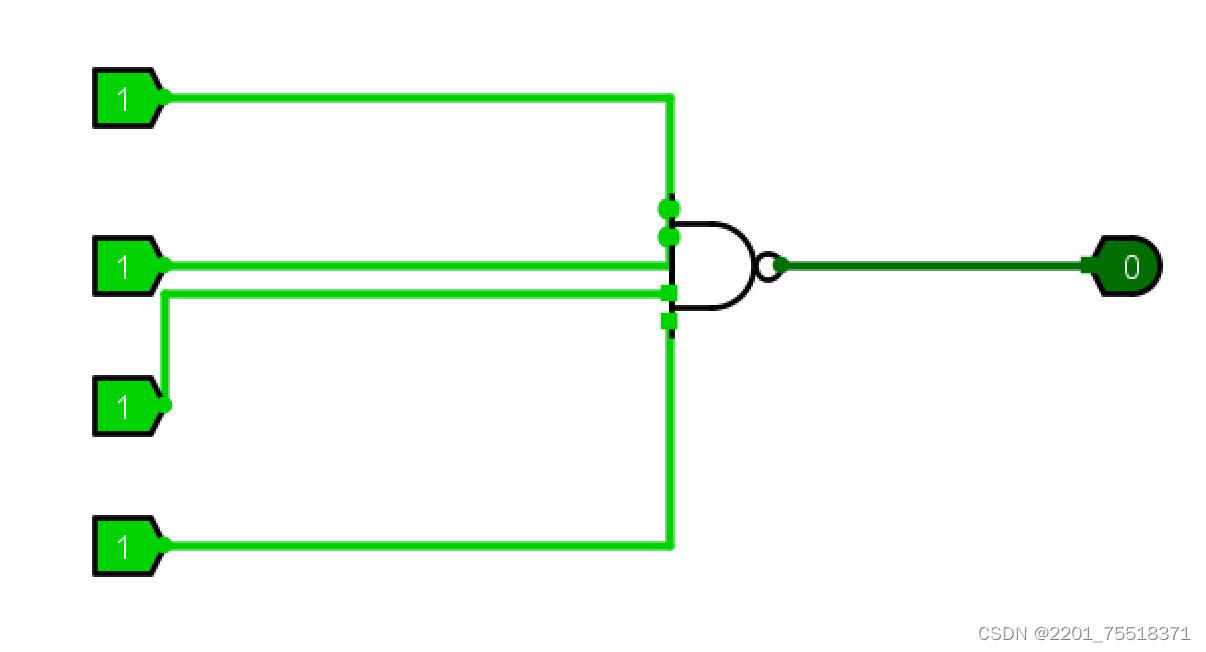

其电路仿真结果如下：

二、74LS00芯片

1.结构原理图

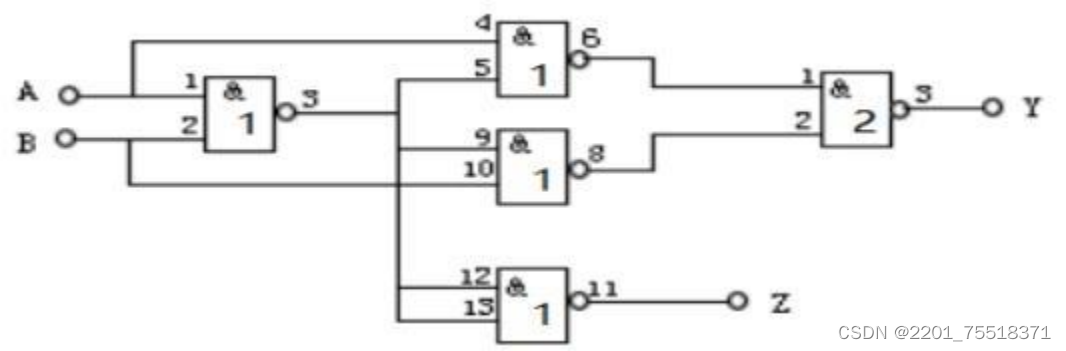

同74LS20芯片一样，74LS00  芯片 14   引脚接入+5V，74LS00 芯片 7  引 脚接入地 0V，结构原理图如下：

2.仿真电路

因为原理图里面涉及到5个异或门，所以在仿真图里面需要用到两个7400芯片，其仿真图如下：

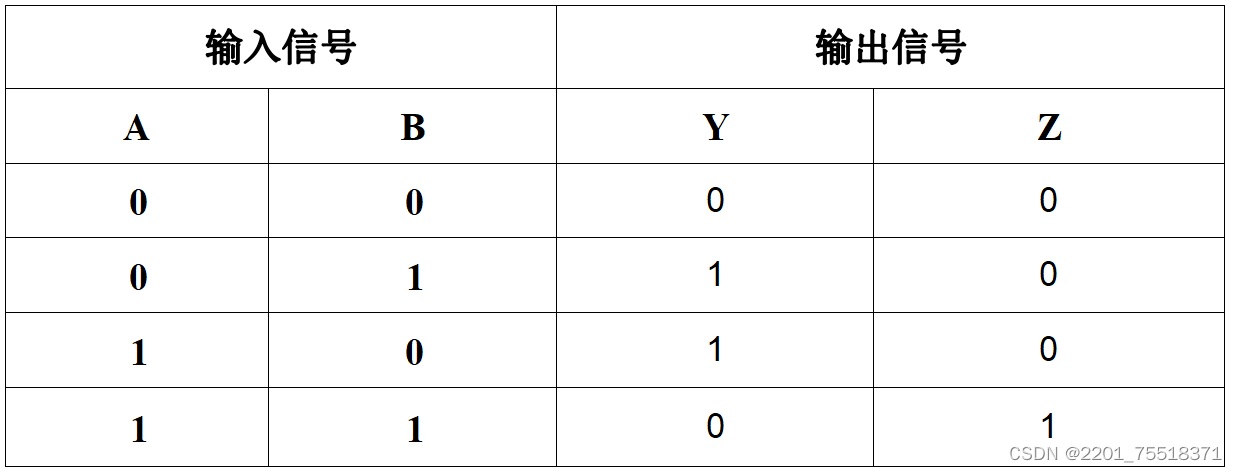

仿真结果如下：

---

总结

两种芯片主要都用异或门进行组合使用，在实际搭建过程中7400的线路会更加复杂，在此过程中记得要给组合的两个芯片都要供电。
