51单片机——温度传感器DS18B20的原理、通信时序及检测周围环境温度

目录

一、DS18B20

1.DS18B20简介

2.DS18B20引脚排列及说明

二、DB18B20通信时序

1.初始化序列

2.写时序

3.读时序

三、环境温度采集

1.代码实现

2.Pertous仿真

3.keil波形分析

4.改变时序再行观察

总结

---

一、DS18B20

1.DS18B20简介

DS18B20 是美信公司的一款温度传感器，单片机可以通过 1-Wire 协议与 DS18B20 进行通信，最终将温度读出。1-Wire 总线的硬件接口很简单，只需要把 DS18B20 的数据引脚和单片机的一个 IO 口接上就可以了。

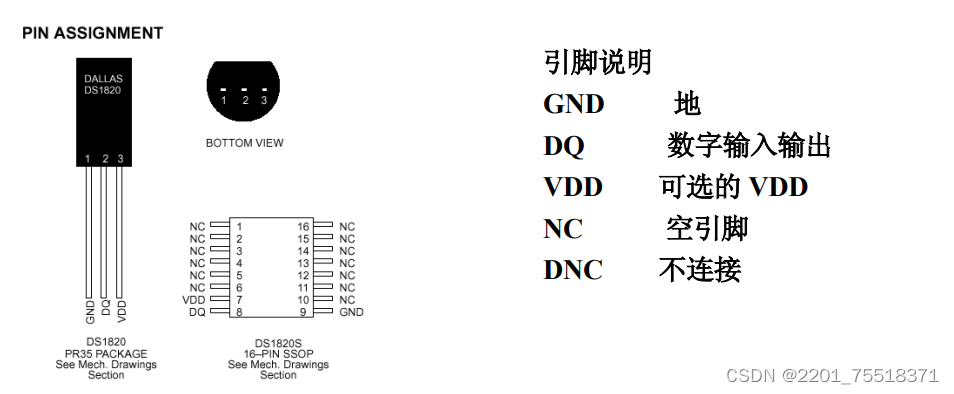

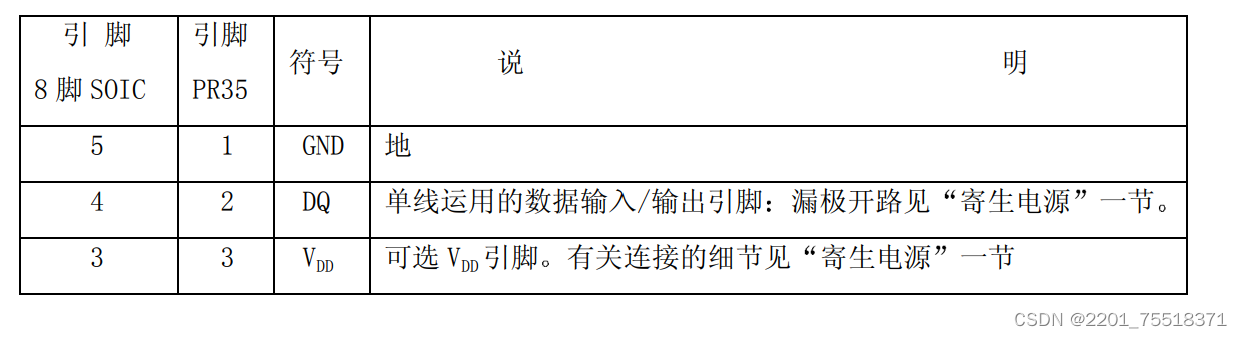

2.DS18B20引脚排列及说明

二、DB18B20通信时序

1.初始化序列

        DS18B20的所有通信都由由复位脉冲组成的初始化序列开始。该初始化序列由主机发出，后跟由DS18B20发出的存在脉冲（presence pulse）。当发出应答复位脉冲的存在脉冲后，DS18B20通知主机它在总线上并且准备好操作了。

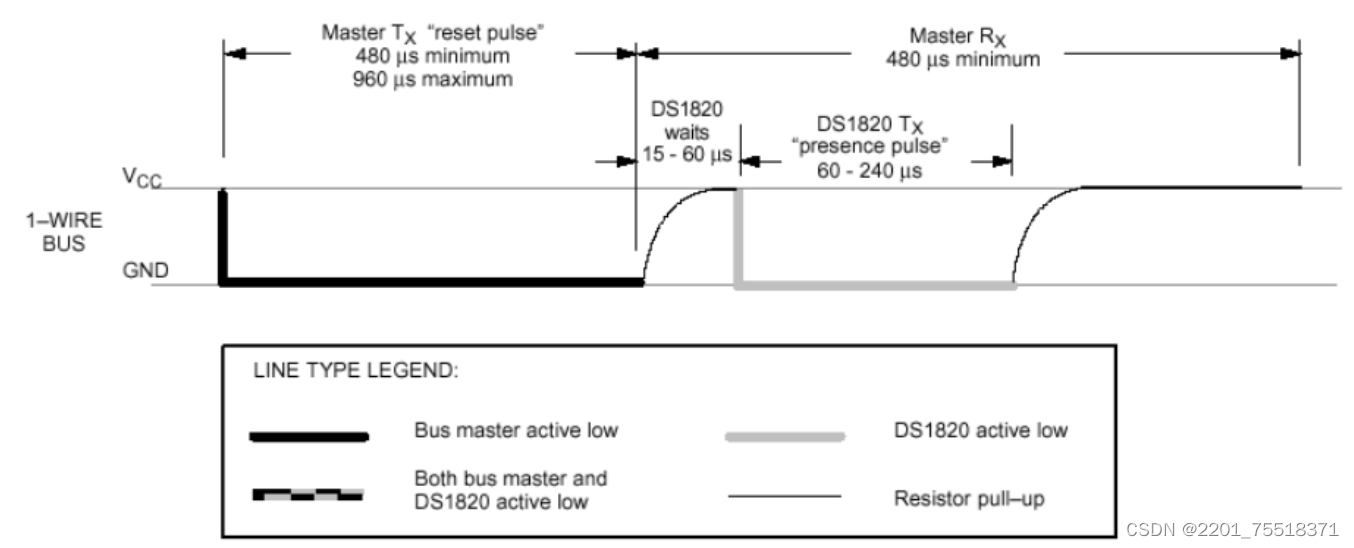

初始化过程“复位和存在脉冲”

         在初始化步骤中，总线上的主机通过拉低单总线至少480μs来产生复位脉冲。然后总线主机释放总线并进入接收模式。

        当总线释放后，5kΩ的上拉电阻把单总线上的电平拉回高电平。当DS18B20检测到上升沿后等待15到60us，然后以拉低总线60-240us的方式发出存在脉冲。

2.写时序

读/写时序

读写时隙

主机在写时隙向DS18B20写入数据，并在读时隙从DS18B20读入数据。在单总线上每个时隙只传送一位数据。

 写时间隙
        有两种写时隙：写“0”时间隙和写“1”时间隙。总线主机使用写“1”时间隙向DS18B20写入逻辑1，使用写“0”时间隙向DS18B20写入逻辑0。

  所有的写时隙必须至少有60us的持续时间。相邻两个写时隙必须要有最少1us的恢复时间。所有的写时隙（写0和写1）都由拉低总线产生。
