         经历了为期五天的PCB画板课设，心中感触颇深，学习一门新的软件有多不容易。从工程的创建到原理图的绘制，再到元件封装库的建立，到将原理图导入PCB板中，最后到元件的布局和画线，每一步都要踏实地走下去。一定要注意原理图中的标号和封装库里的引脚标号一一对应。首先可以通过原理图的编译来查找错误，然后再导入PCB板中时可能会出现绿色。可能是存放元件的room没有删除，可能是引脚标号的不对应，还可能是违背规则。

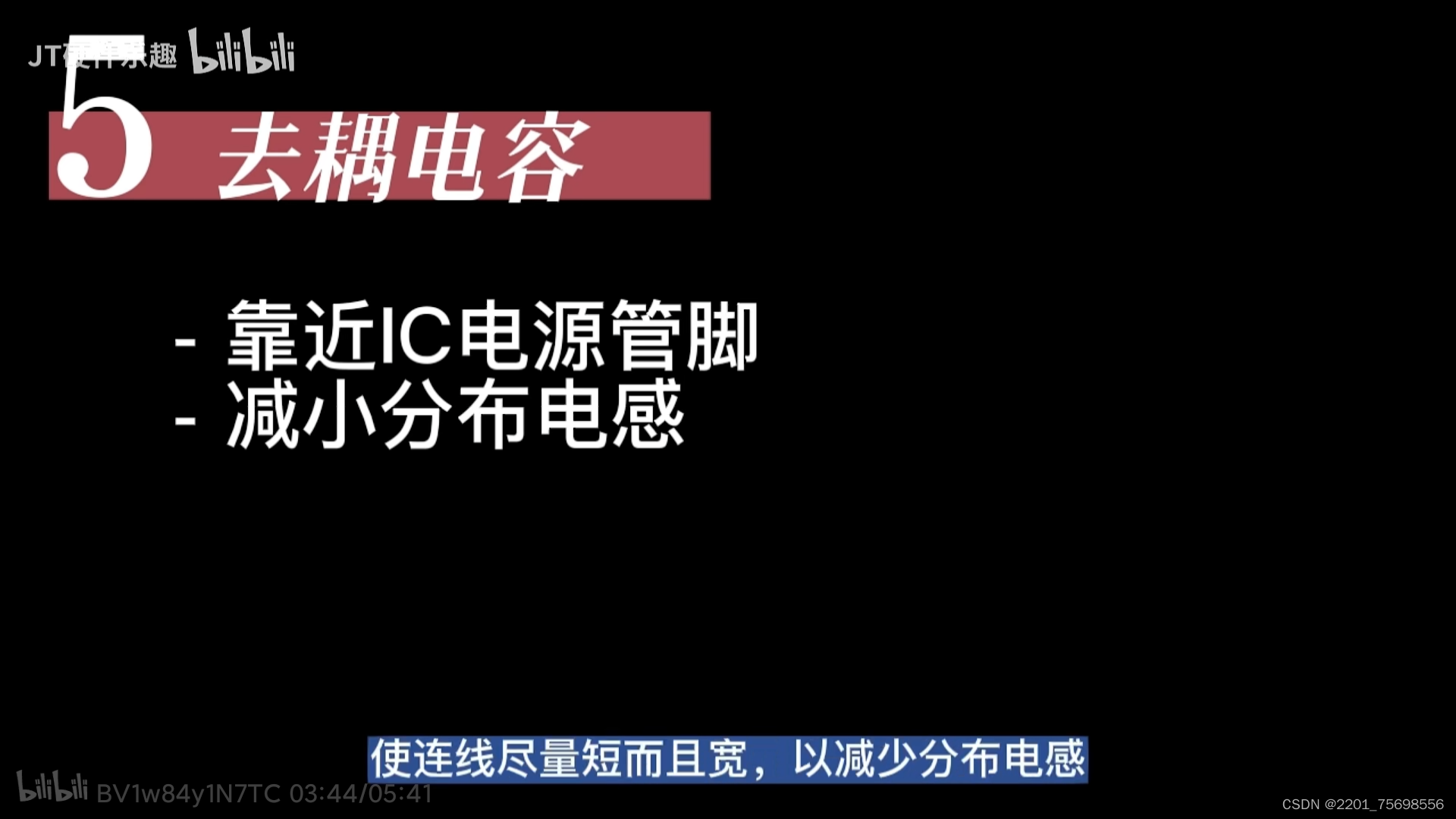

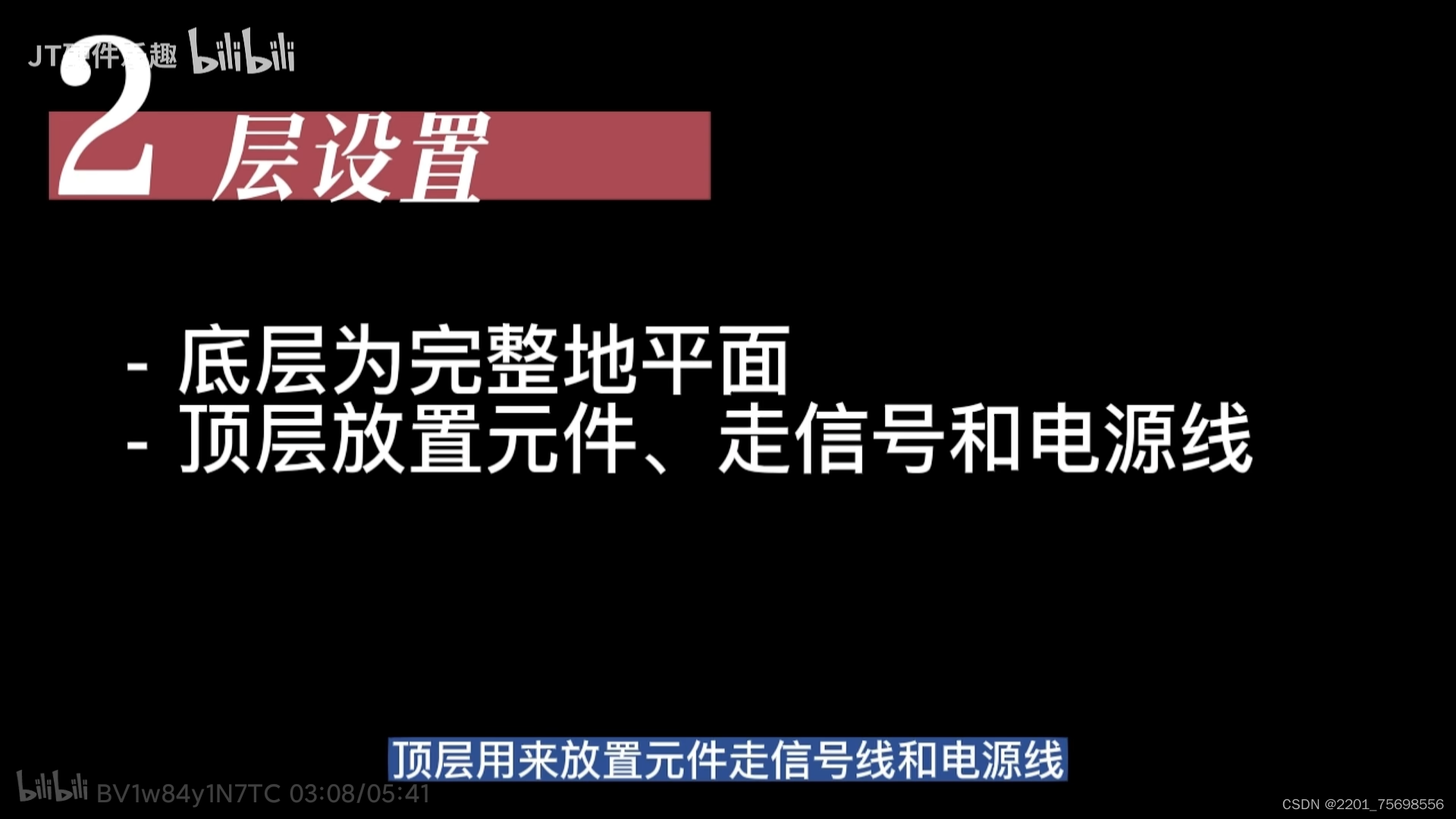

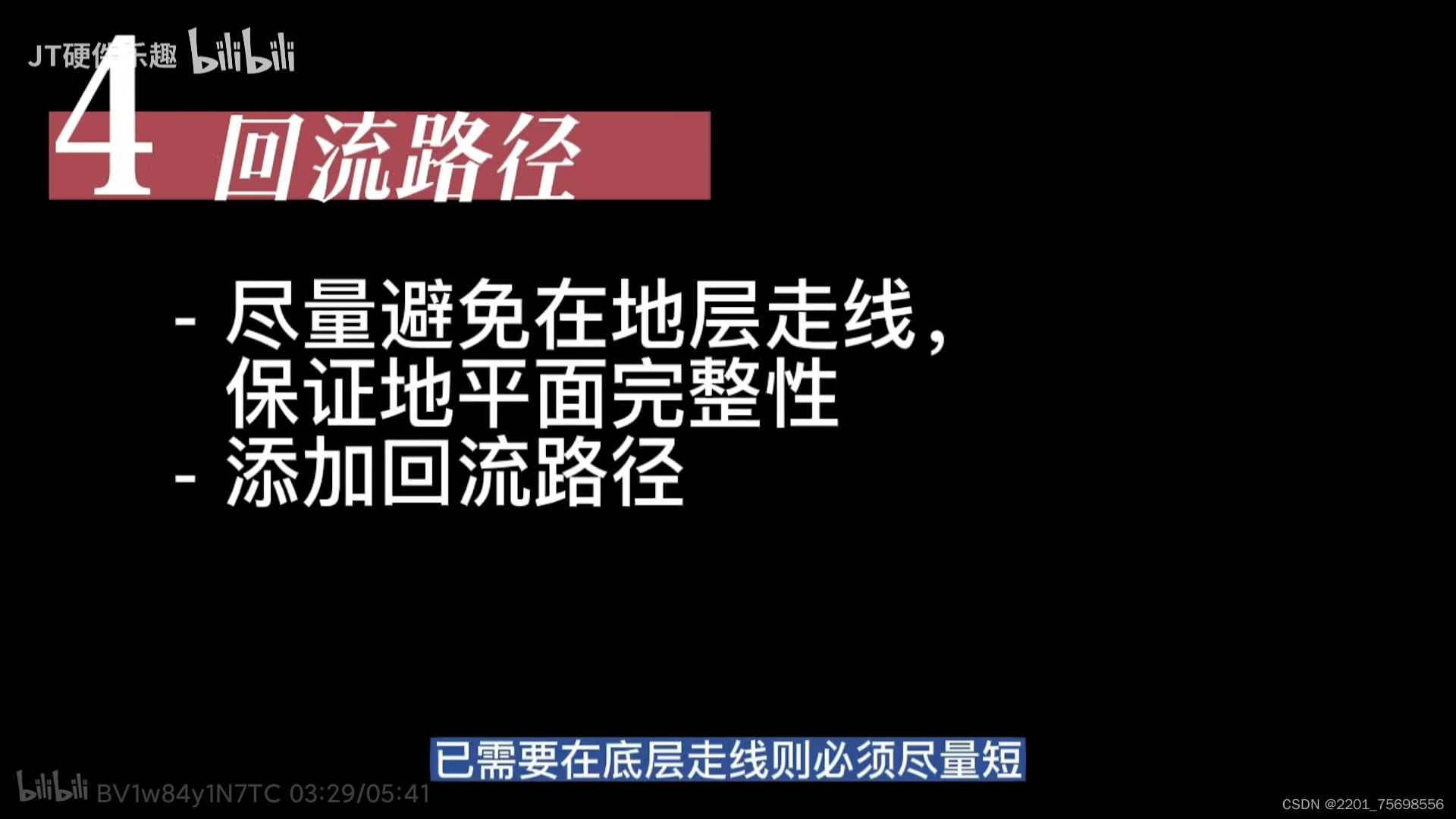

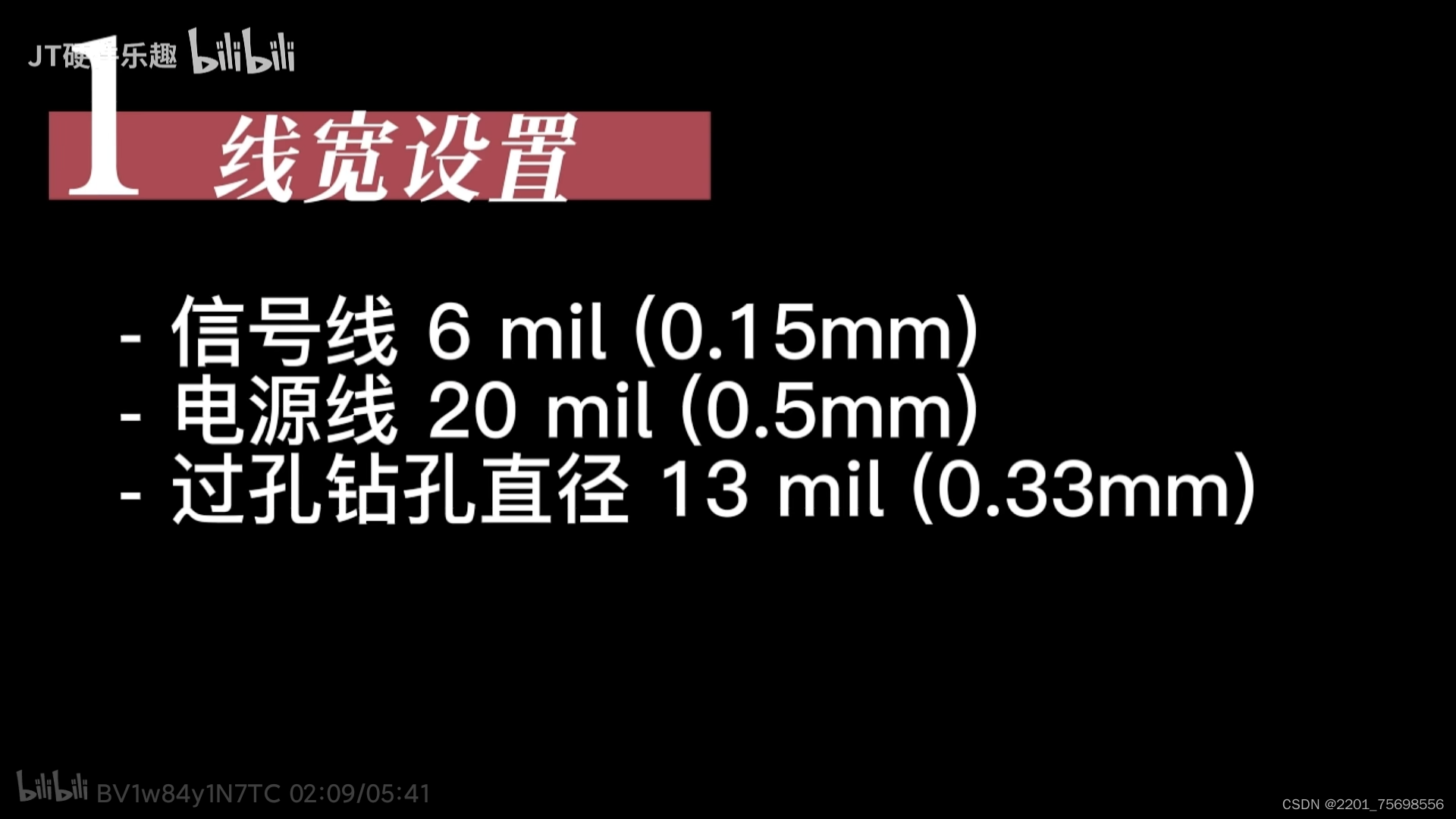

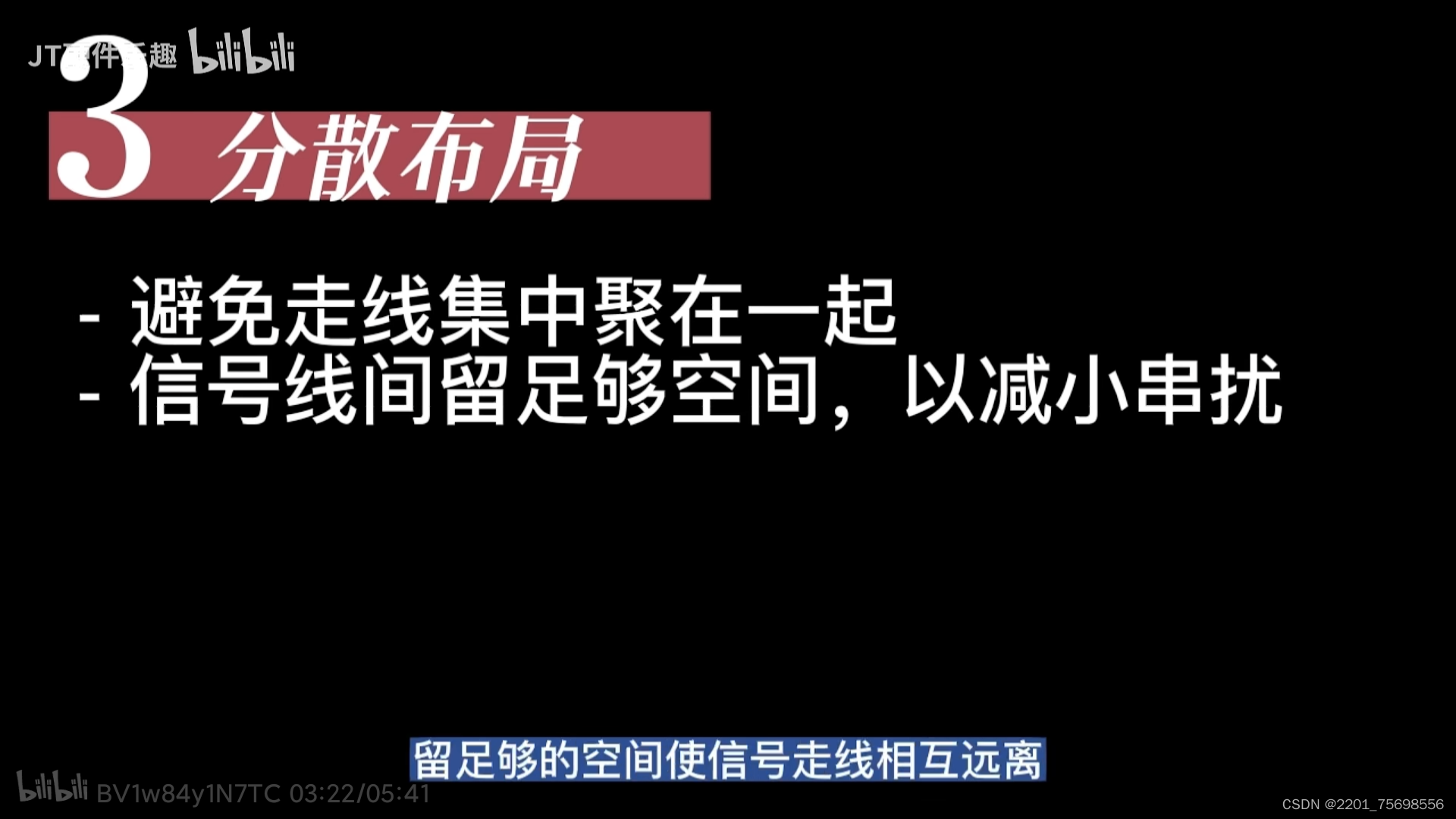

总的布线有以下几个原则



c8173238664440fc892b1523bd840ec1.pngc0128f06cfae414ba9e433753c142a95.png 384dbc44904f49d5ac6a3177520235b9.png
