前言

本教程将是最简单、最全面的高云IDE上手教程

我将同时介绍Linux端和Windows端的使用方法。

以及针对Linux软件启动麻烦的问题进行优化。

相关信息与资料

这里是一些演示的相关信息，以及相关资料

操作系统： Ubuntu22.04、Windows11
高云软件版本：1.9.10
板卡：Tang Mega 138K Pro Dock

Windows疾速上手

软件安装与License

进入高云官网高云官网

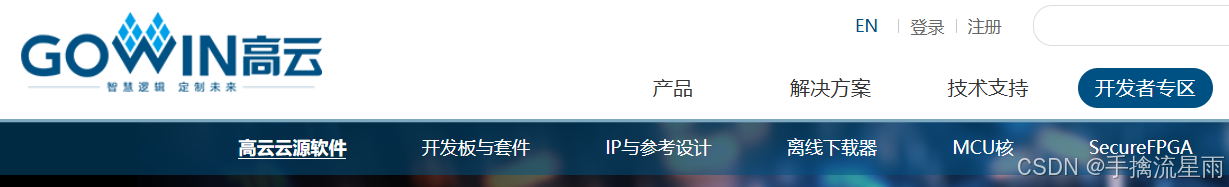

选择开发者专区中的高云云源软件
在这里插入图片描述

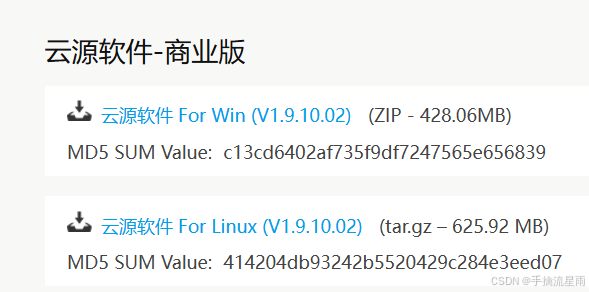

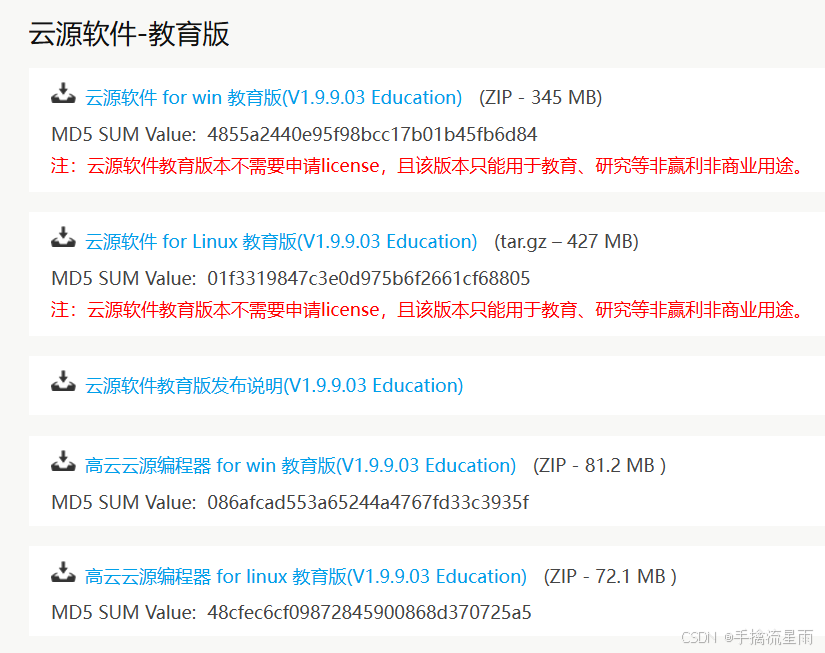

选择商业版中的最新版
在这里插入图片描述
解压后安装

不要忘记安装结束后要安装两个驱动！

一切就绪后，我们打开软件

然后需要我们填写Lic信息

这里有两个方法：

  1. 选择Float Lic，填写以下信息即可：
ip: 106.55.34.119
port: 10559
  1. 高云官网申请

当然我们推荐第一种，方便快捷

简单的使用

完成上述步骤后，我们就可以正常打开软件了

现在我们就以官方例程板卡例程为例子，讲一下怎么使用这个软件

例程的导入

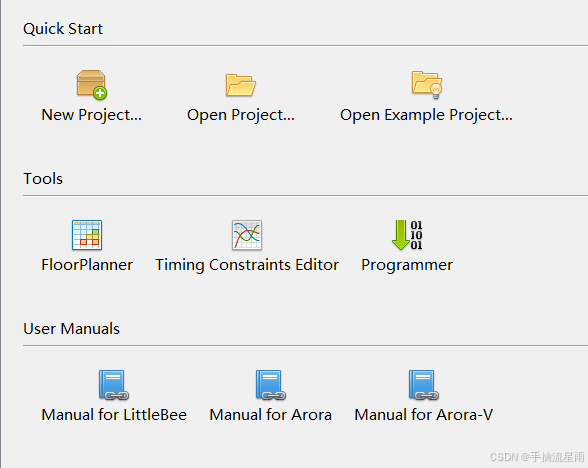

我们下载好例程后，打开高云IDE
在这里插入图片描述

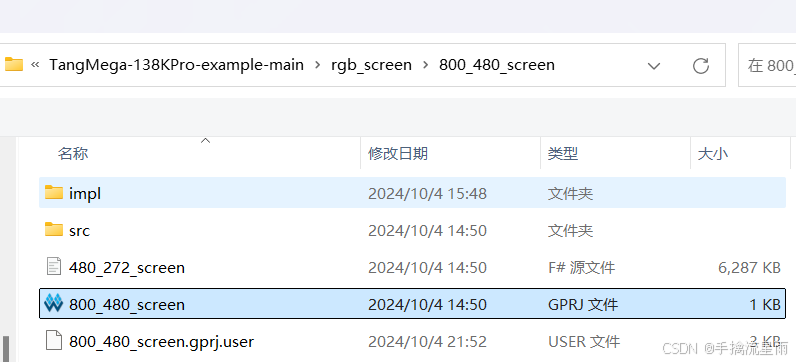

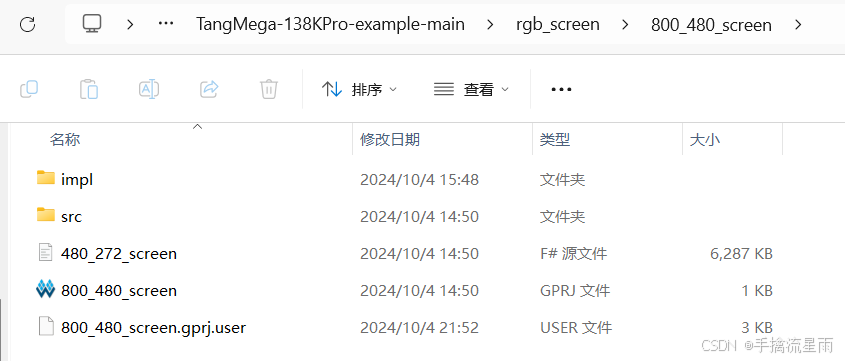

选择Open Project，并找到刚刚下载的例程目录，选择800_480_screen.gprj打开
.gprj是gowin project的缩写
在这里插入图片描述

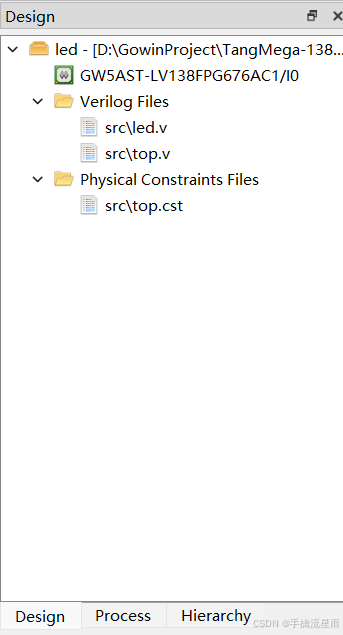

然后可以看到左边的信息栏包括：Verilog文件 和 约束文件（规定引脚的绑定）top.cst
可以双击查看文件内容
在这里插入图片描述

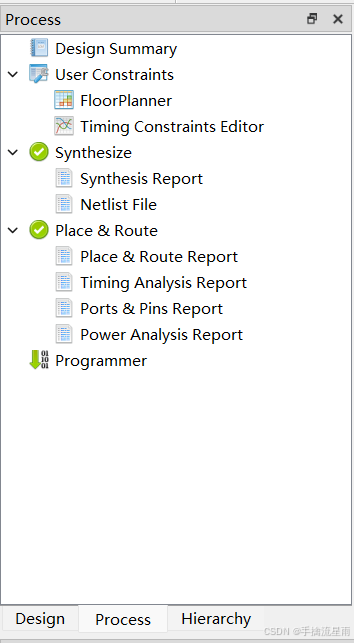

然后我们点击上图最下面的Process
在这里我们可以进行：引脚绑定、综合、布局布线、还有烧录
在这里插入图片描述

选择板卡

在进行下一步之前，我们需要确定我们的板卡

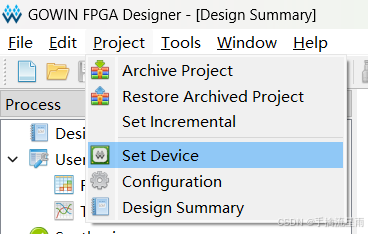

点击Project中的Set Device
在这里插入图片描述

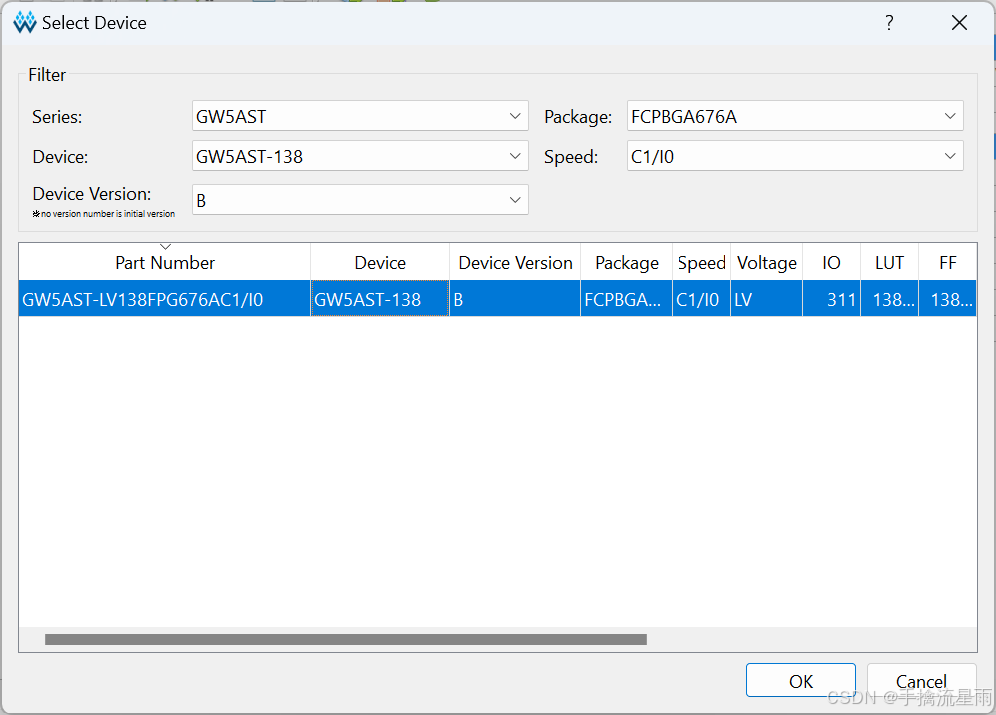

如果你的板卡和题主使用的一样，可以俺如下设置，否则请参照自己的板卡手册进行选择 138k pro dock
在这里插入图片描述
选择完成后确认，我就可以开始综合等步骤了

引脚绑定

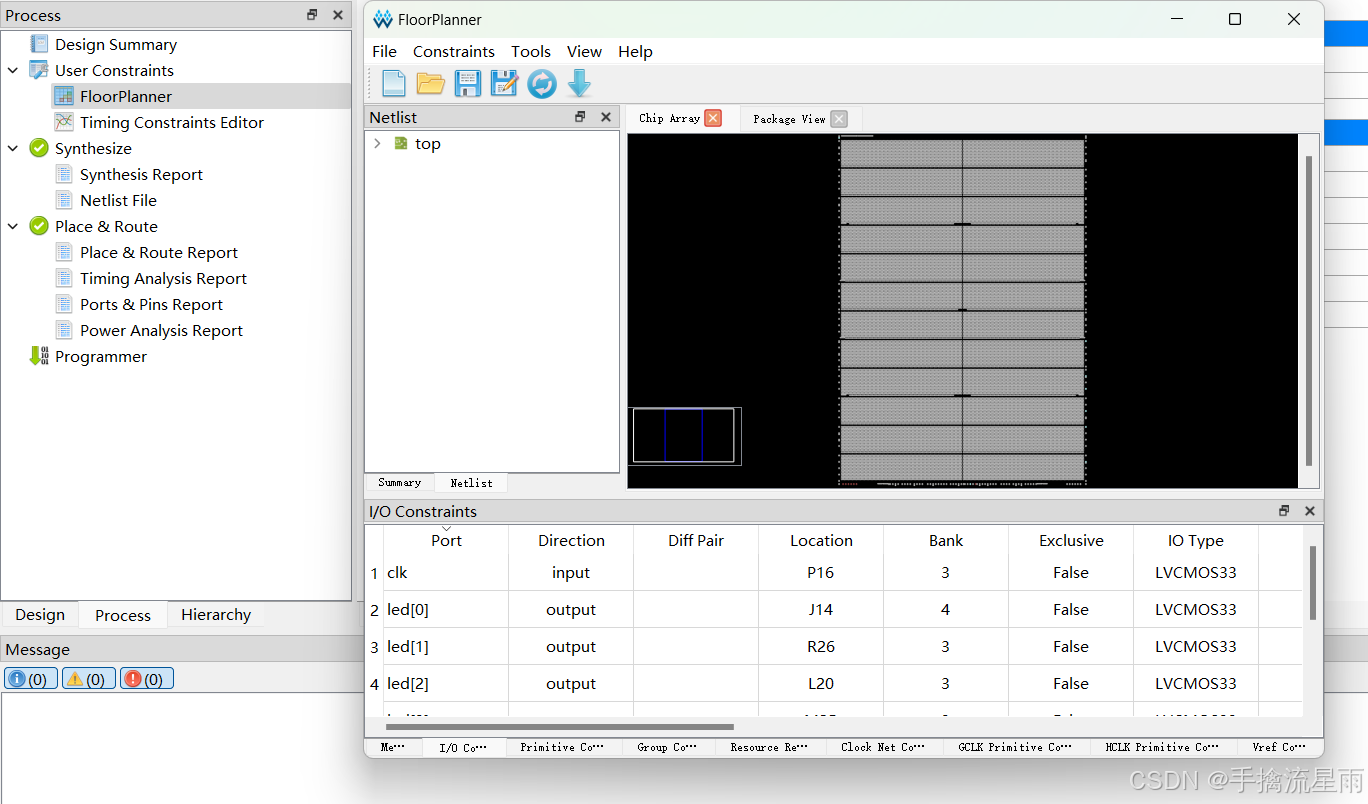

在Process中双击Floor Planner，出现以下界面
选择新窗口中的最下面的第二个选项I/O Constraints就可以对已有的端口进行引脚的绑定

开发板的原理图在手册中可以找到138k pro dock

在这里插入图片描述
绑定后退出并保存
然后就可以进行下一步了

综合

在Process中双击Synthesize，即开始综合，出现绿色√符号即完成

布局布线

同理，在Process中双击Place & Route，即开始布局布线，出现绿色√符号即完成
这一步也会生成一个比特流文件xxx.fs

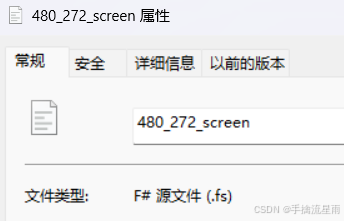

这里写着F#源文件，但是查看文件的属性时即可看到它的后缀
在这里插入图片描述
在这里插入图片描述

烧录

在Process中双击Programmer

此时如果没有连接我们的板卡，则会出现如下提示
如果没有安装驱动也会提示，没有安装驱动的话请从IDE的安装程序中重新安装
在这里插入图片描述

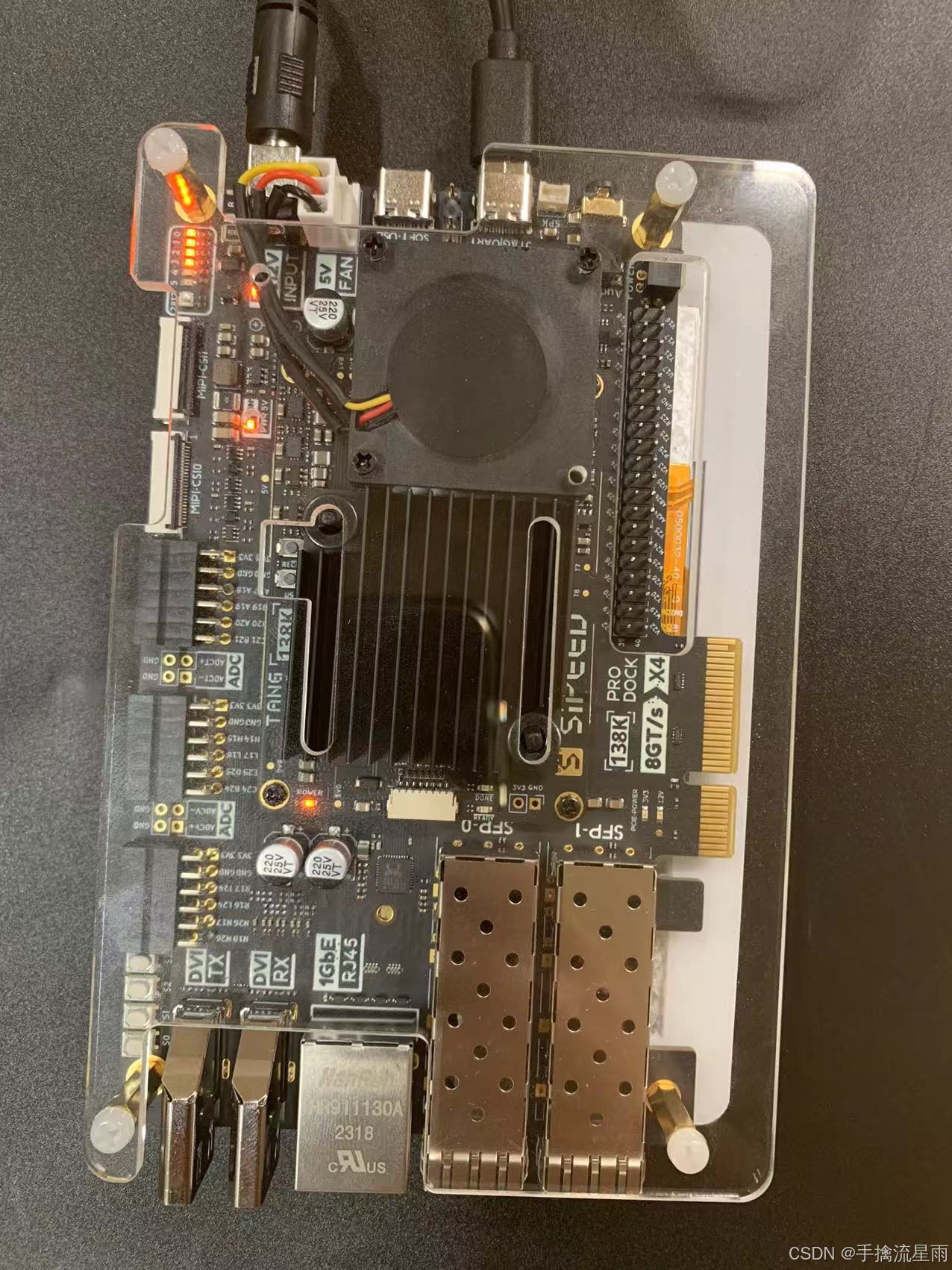

此时接上我们的板卡，开启电源
在这里插入图片描述

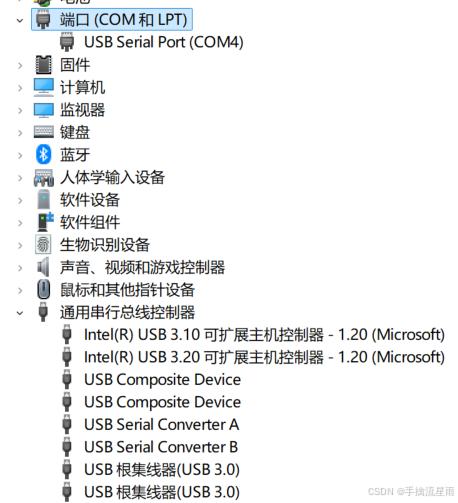

打开电脑的 ”设备管理器“
检查：

  1. 端口这里是否有可用端口
  2. “通用串行总线控制器”中是否有”USB Serial Converter A“ 和”USB Serial Converter B“

在这里插入图片描述
如果没有：

  1. 检查是否接上了电脑
  2. 检查板卡是否开机
  3. 重装驱动
  4. 安装教育版的Programmer（下图第4个选项）替代
    在这里插入图片描述

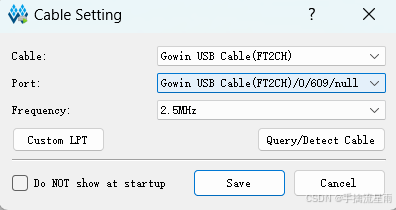

    连接好板卡后，我们重新打开Programmer
    这里的Port可能有两个选项，任选一个即可，如果后面出错了就换一个Port
    Frequency选2.5MHz
    在这里插入图片描述
    选择scan device
    在这里插入图片描述

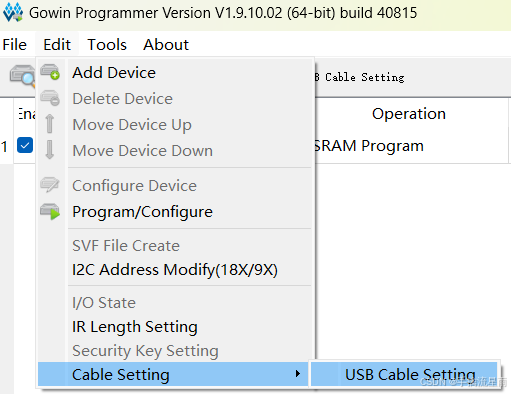

    如果这里找不到设备，就更换上一步中的Port
    在这里进行更换~
    在这里插入图片描述

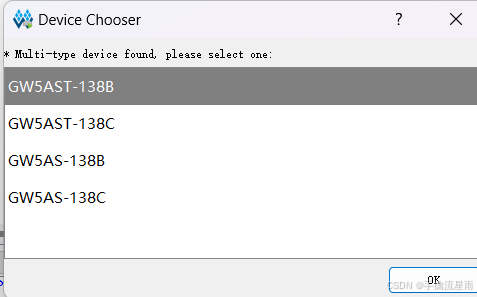

选择第一个设备
在这里插入图片描述
双击Options 进行配置
在这里插入图片描述

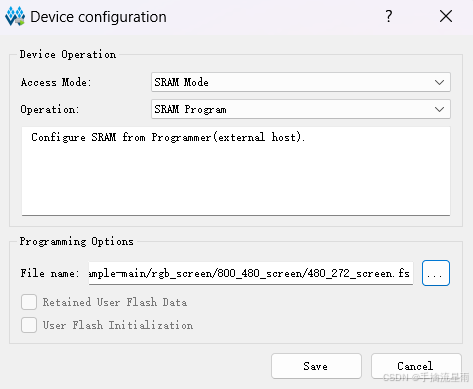

烧录到SRAM
特点：断电就会丢失

这样配置：
File name处 选择要烧录进去的比特流文件（.fs文件)
在这里插入图片描述
烧录到Flash
特点：断电不会丢失

这样配置：
e name处 选择要烧录进去的比特流文件（.fs文件)
在这里插入图片描述
然后保存

选择Program/Configure 开始烧录
在这里插入图片描述

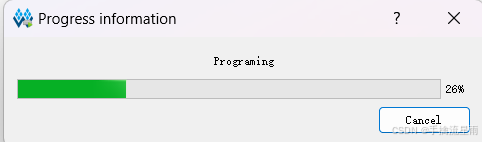

等待烧录完成
在这里插入图片描述

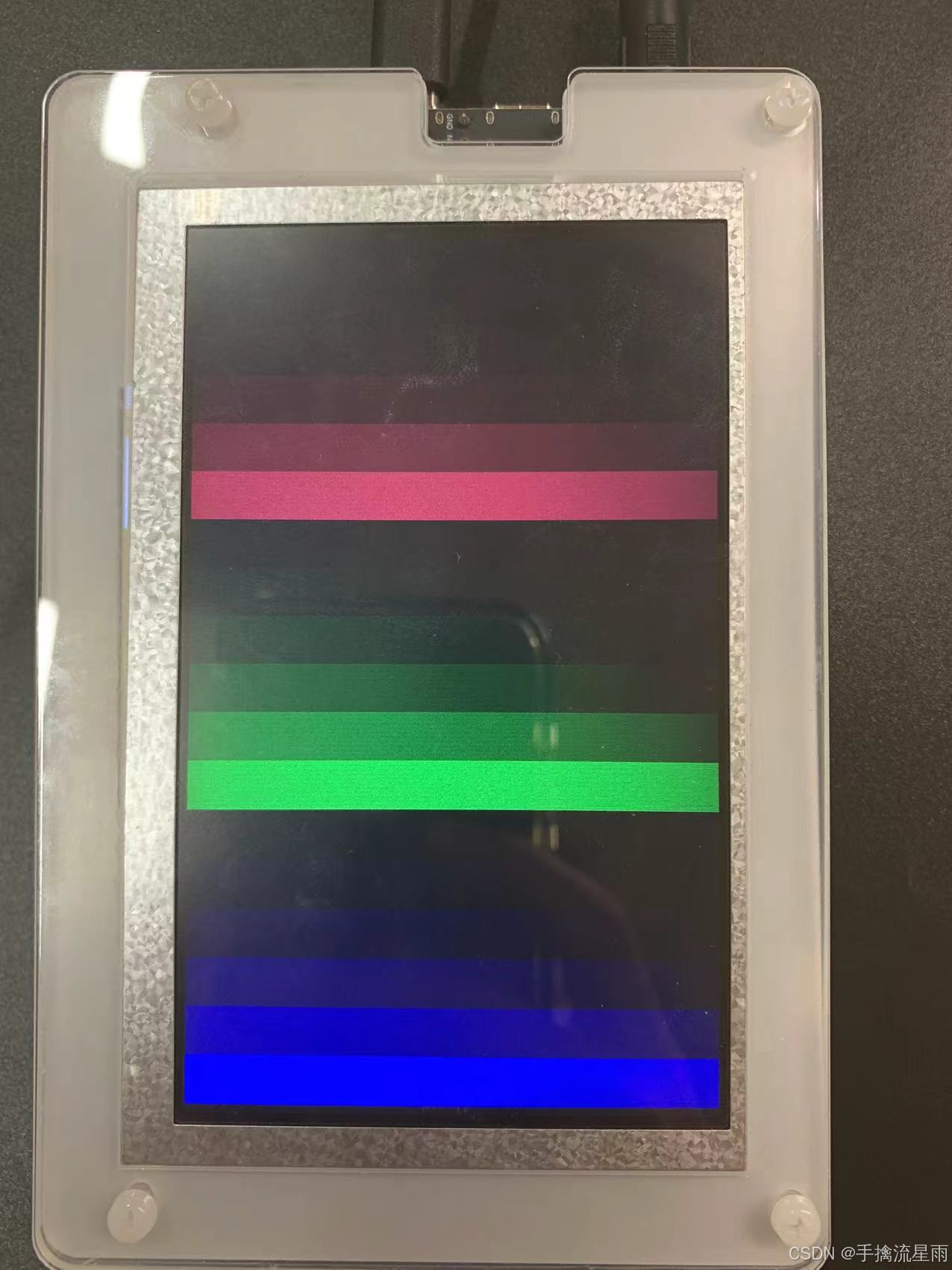

然后就可以看到我们的板子的屏幕已经有图案出现了
在这里插入图片描述

至此完成整个过程！

Linux疾速上手

软件安装与License

进入高云官网高云官网
选择开发者专区中的高云云源软件
在这里插入图片描述
选择商业版中的最新版
在这里插入图片描述
然后请跳转到我的另一篇文章，里面有详细的安装教程，并帮助你创建桌面快捷方式，可以方便地打开软件，不必从命令行中运行
Linux创建桌面图标

请完成安装后跳回此处接着往下

一切就绪后，我们打开软件

然后需要我们填写Lic信息

这里有两个方法：

  1. 选择Float Lic，填写以下信息即可：
ip: 106.55.34.119
port: 10559
  1. 高云官网申请

当然我们推荐第一种，方便快捷

简单的使用

完成上述步骤后，我们就可以正常打开软件了

现在我们就以官方例程板卡例程为例子，讲一下怎么使用这个软件

例程的导入

我们下载好例程后，打开高云IDE
在这里插入图片描述
选择Open Project，并找到刚刚下载的例程目录，选择800_480_screen.gprj打开
.gprj是gowin project的缩写
这里用的是windows的图片，但是方法是一样的，以下内容如果Linux和Windows没有区别，则都用Windows的图片来替代
在这里插入图片描述

然后可以看到左边的信息栏包括：Verilog文件 和 约束文件（规定引脚的绑定）top.cst
可以双击查看文件内容
在这里插入图片描述

然后我们点击上图最下面的Process
在这里我们可以进行：引脚绑定、综合、布局布线、还有烧录
在这里插入图片描述

选择板卡

在进行下一步之前，我们需要确定我们的板卡

点击Project中的Set Device
在这里插入图片描述

如果你的板卡和题主使用的一样，可以俺如下设置，否则请参照自己的板卡手册进行选择 138k pro dock
在这里插入图片描述

选择完成后确认，我就可以开始综合等步骤了

引脚绑定

在Process中双击Floor Planner，出现以下界面
选择新窗口中的最下面的第二个选项I/O Constraints就可以对已有的端口进行引脚的绑定

开发板的原理图在手册中可以找到138k pro dock

在这里插入图片描述

绑定后退出并保存
然后就可以进行下一步了

综合

在Process中双击Synthesize，即开始综合，出现绿色√符号即完成

布局布线

同理，在Process中双击Place & Route，即开始布局布线，出现绿色√符号即完成
这一步也会生成一个比特流文件xxx.fs
这里写着F#源文件，但是查看文件的属性时即可看到它的后缀
在这里插入图片描述
在这里插入图片描述

烧录

在Process中双击Programmer

此时如果没有连接我们的板卡，则会出现如下提示
在这里插入图片描述

此时接上我们的板卡，开启电源
在这里插入图片描述
然后重新打开Programmer

如果仍然不行：

  1. 检查是否接上了电脑
  2. 检查板卡是否开机
  3. 安装教育版的Programmer（下图第5个选项）替代
    在这里插入图片描述
    连接好板卡后，我们重新打开Programmer
    这里的Port可能有两个选项，任选一个即可，如果后面出错了就换一个Port
    Frequency选2.5MHz
    在这里插入图片描述
    选择scan device
    在这里插入图片描述
    如果这里找不到设备，就更换上一步中的Port
    在这里进行更换~
    在这里插入图片描述

选择第一个设备
在这里插入图片描述

双击Options 进行配置
在这里插入图片描述
烧录到SRAM
特点：断电就会丢失

这样配置：
File name处 选择要烧录进去的比特流文件（.fs文件)
在这里插入图片描述

烧录到Flash
特点：断电不会丢失

这样配置：
File name处 选择要烧录进去的比特流文件（.fs文件)
在这里插入图片描述

然后保存

选择Program/Configure 开始烧录
在这里插入图片描述
等待烧录完成
在这里插入图片描述

然后就可以看到我们的板子的屏幕已经有图案出现了
在这里插入图片描述

至此完成整个过程！

Linux端的快速启动优化（创建桌面图标）

Linux端的软件每次启动都需要在命令行运行可执行程序来启动
有没有什么方法可以像桌面上的软件一样，点击就启动呢？

嘿嘿，确实有！
怎么操作呢？

请跳转到 Linux创建桌面图标
