1. Gowin软件介绍

高云半导体云源软件（www.gowinsemi.com.cn）是由广东高云半导体科技股份有限公司独立开发研究的EDA工具。广东高云半导体科技股份有限公司成立于2014年，是一家专业从事现场可编程逻辑器件（FPGA）研发与设计的国产FPGA高科技公司，致力于向客户提供从芯片、EDA开发软件、IP、开发板到整体系统解决方案的一站式服务。经过多年的积累，高云半导体在FPGA芯片架构、SOC芯片设计、FPGA集成EDA开发环境、FPGA通用解决方案等整个生态链均有核心自主知识，以及国内外发明专利。通过最新工艺的选择和设计优化，高云半导体已经取得与现有市场国际巨头同类产品媲美的高质量、高可靠性FPGA产品，并已经在汽车、工业控制、电力、通信、医疗、数据中心等应用领域实现规模量产。

图一高云软件界面图

2. modelsim软件介绍

Mentor公司的ModelSim是业界最优秀的HDL语言仿真软件，它能提供友好的仿真环境，是业界唯一的单内核支持VHDL和Verilog混合仿真的仿真器。它采用直接优化的编译技术、Tcl/Tk技术、和单一内核仿真技术，编译仿真速度快，编译的代码与平台无关，便于保护IP核，个性化的图形界面和用户接口，为用户加快调错提供强有力的手段，是FPGA/ASIC设计的首选仿真软件。

图二 modelsim软件界面图

3.安装好上述软件后，进行联合仿真

（1）高云云源软件中工程成功编译后，place and route有绿色的勾。

图三高云工程成功截面

图四高云工程根目录组成

（2）建立tcl脚本以及批处理命令do.bat文件。

图五 tcl脚本以及do.bat文件

（3）do.bat文件内容格式如下：

D:\***********\modelsim -do E:\******\cmd.do

D:\***********\modelsim 为modelsim的安装路径，E:\******\cmd.do是cmd.do的文件保存路径，cmd.do文件内容为运行modelsim的tcl命令合集。

（4）cmd.do文件

cmd.do的内容为操作modelsim的tcl命令，包括更改工作目录，以及开始仿真，添加波形，改变波形的显示格式，颜色等内容。

图六 cmd.do文件

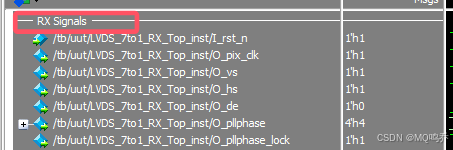

add wave -divider "RX Signals" //添加RX Signals的分隔符
   add wave /tb/uut/LVDS_7to1_RX_Top_inst/*
add wave -divider "uu2" 添加uu2的分隔符
   add wave /tb/uut/uu2/*
add wave -divider "rgb2yuv" 添加分隔符
   add wave /tb/uut/rgb2yuv422_inst/* 添加分隔符
add wave -divider "bt1120" 添加分隔符
   add wave /tb/uut/yuv422tobt1120_inst/*

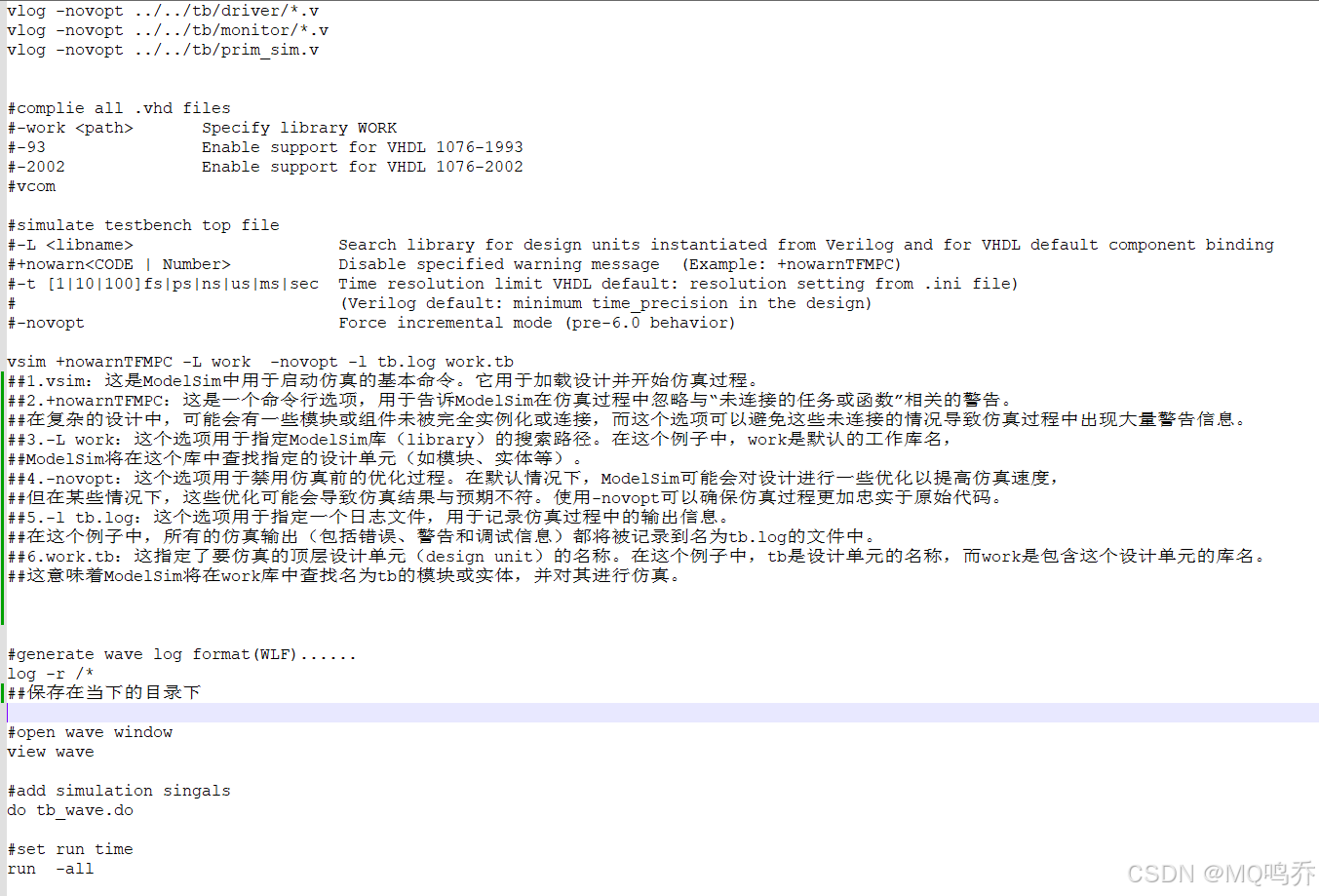

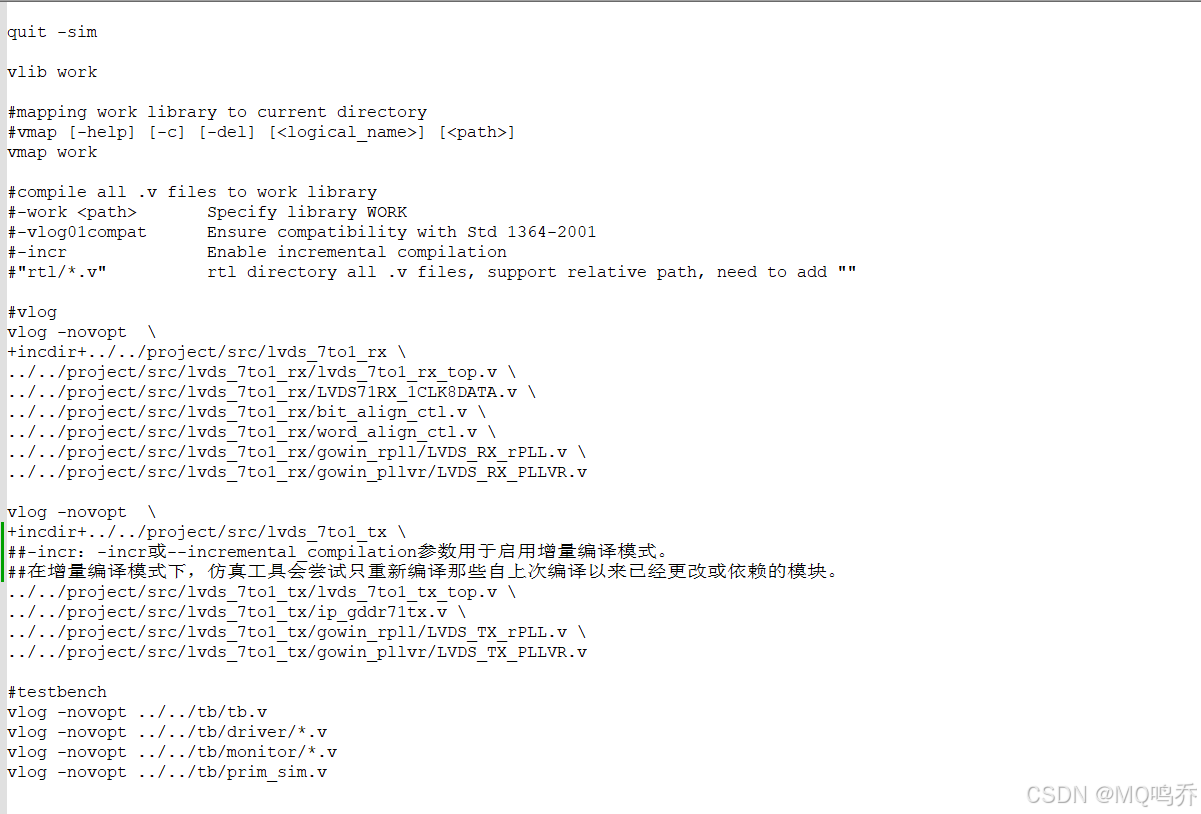

高云其他附加的tcl仿真模板

上图文件链接：高云其他附加的tcl仿真模板资源-CSDN文库

quit -sim
这条命令用于退出当前正在运行的仿真会话，确保可以开始一个新的仿真会话。

cd E:/*************/sim
vlib work
vmap work work
cd E:/*************/sim：切换到包含仿真文件的目录。
vlib work：创建一个名为work的新的工作库，用于存放编译后的设计。
vmap work work：将逻辑库名work映射到物理库名work，这是ModelSim中组织和访问设计文件的一种方式。

vlog -novopt -incr -work work "E:/****************/simluation/tb/prim_sim.v"
vlog -novopt -incr -work work "E:/********************/simluation/tb/tb.v"
vlog -novopt -incr -work work "E:/********************/project/src/design.v"
vlog -novopt -incr -work work "E:/********************/project/src/fifo_top/fifo_top.vo"

prim_sim.v文件为高云的IP核仿真库文件，tb.v为自己工程的仿真激励文件。

prim_sim.v文件下载请点击：GW2a高云(Gowin)软件联合modelsim仿真，modelsim的tcl脚本仿真资源-CSDN文库

GW1N高云(Gowin)软件联合modelsim仿真，modelsim的tcl脚本仿真_高云资源-CSDN文库

使log命令编译Verilog文件。
-novopt选项禁用优化，以便更准确地反映设计的行为。
-incr选项启用增量编译，只重新编译自上次编译以来已更改的文件。
-work work指定将编译的文件放入work工作库中。
文件路径和文件名根据项目的实际结构进行调整。

vsim -novopt work.tb
使用vsim命令启动仿真。
-novopt同样禁用优化。
work.tb指定要仿真的顶层模块（testbench），这里假设tb是顶层模块的名称。

add wave /tb/mclk_12288
add wave -radix unsigned -color Yellow /tb/signal1
这些命令用于向波形查看器中添加信号，以便在仿真时观察这些信号的波形。
-radix unsigned选项设置信号的显示基数为无符号。
-color选项为信号波形设置颜色，以便于区分。

view wave
view structure
view signals
#radix unsigned
view wave打开波形查看器。
view structure和view signals可能用于打开其他类型的视图，但具体效果可能依赖于ModelSim的版本和配置。
#radix unsigned设置信号无格式显示。

run 200us
run 200us命令启动仿真，并运行200微秒的时间。这个脚本提供了一个基本的框架，用于在ModelSim中设置、编译和仿真Verilog设计。根据具体的项目需求，可能需要对脚本进行一些调整。
